Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 1 von 43
Fahrzeughersteller DAIMLER, DAIMLER BENZ, DAIMLER BENZ AG, DAIMLER
(D), MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TTH78BP40B666 PCD112 ET40 Ø70.1 Ø66.6 66,6 Kunststoff 938 2360 01/15
TTH78BP40666 PCD112 ET40 Ø70.1 Ø66.6 66,6 Kunststoff 938 2360 01/15
TTH78SA40B666 PCD112 ET40 Ø70.1 Ø66.6 66,6 Kunststoff 938 2360 01/15
TTH78SA40666 PCD112 ET40 Ø70.1 Ø66.6 66,6 Kunststoff 938 2360 01/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
§22 49877*09
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : DAIMLER, DAIMLER BENZ, DAIMLER BENZ AG, DAIMLER (D),
MERCEDES-BENZ
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : 168; 210 K; 210
Zubehör : AEZ Artikel-Nr. ZJME
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 212; (Baureihe W212)
Zubehör : AEZ Artikel-Nr. ZJM8
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 176; F2CLA; 117; 245G; 204 X; 166; 204 K; 246; 172; 207;
204; F2A; R1EC; 245; 212; R2CW; 212K; 164; F2B; R2CS; 169
Zubehör : AEZ Artikel-Nr. ZJM8
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : 140 C; 140; 638; 639/5; 639/4; 638/1; 638/2; 639/2; 251; 215;
220; 163; 639
Zubehör : AEZ Artikel-Nr. ZJM9
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 2 von 43
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 168; 210; 210 K
130 Nm für Typ : F2A; F2B; F2CLA; 169; 172; 204; 204 K; 207; 212K;
245
130 Nm ( Baureihe W212 ) für Typ : 212
140 Nm für Typ : F2A; 638; 638/1; 638/2
150 Nm für Typ : R2CS; R2CW; 140; 140 C; 164; 215; 220; 251; 639;
639/2; 639/4; 639/5
155 Nm für Typ : 204 erhöhtes Anzugsmoment; 204 K erhöhtes
Anzugsmoment
160 Nm für Typ : 117 erhöhtes Anzugsmoment; 176 erhöhtes
Anzugsmoment; 245G erhöhtes Anzugsmoment; 246 erhöhtes
Anzugsmoment
170 Nm für Typ : R1EC erhöhtes Anzugsmoment; 163 erhöhtes
Anzugsmoment; 166 erhöhtes Anzugsmoment; 204 X erhöhtes
Anzugsmoment; 212 erhöhtes Anzugsmoment
180 Nm für Typ : 639/2; 639/4; 639/5
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2A e1*2007/46*1829*.. 70 - 165 205/50R17 91 11A; 26B; 26J; 27I Limousine;
205/55R17 91 11A; 26B; 26J; 27I Allradantrieb;
215/50R17 91 11A; 245; 26B; 26J; 27I
Frontantrieb; inkl.
Hybrid;
225/50R17 94 11A; 245; 248; 26B; 10B; 11B; 11G; 11H;
26J; 27B; 27H 12A; 51A; 7OK; 71C;
§22 49877*09
235/45R17 94 11A; 245; 26B; 26J; 27I 71K; 721; 725; 73C;
74A; 74P; 76S; 855
245/45R17 95 11A; 245; 248; 26B;
26J; 27B; 27H
F2A e1*2007/46*1829*.. 70 - 165 205/50R17 89 11A; 245; 26B; 26N Kombilimousine;
205/55R17 91 11A; 245; 26B; 26N Allradantrieb;
215/50R17 91 11A; 245; 26B; 26J; 27I Frontantrieb; inkl.
Hybrid;
225/50R17 94 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26J; 27I 12A; 51A; 7OK; 71C;
235/45R17 94 11A; 245; 26B; 26J; 27I 71K; 721; 725; 73C;
74A; 74P; 76S; 855
245/45R17 95 11A; 24J; 248; 26B;
26J; 27I
168 e1*96/79*0073*.. 44 - 103 205/40R17-80 MA0; 11A; 21B; 22B; kurzer Radstand;
22F; 24C; 24D langer Radstand;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76C; 915
169 e1*2001/116*0288*.. 60 - 103 205/45R17 84 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
60 - 142 205/45R17 84W 11A; 22I; 24J; 24M 12A; 51A; 71C; 71K;
205/45R17 88 11A; 22I; 24J; 24M 721; 725; 73C; 74A;
215/45R17 87 11A; 22I; 24J; 24M 74P
225/45R17 90 11A; 21B; 22B; 24C;
24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 3 von 43
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
176 e1*2007/46*0928*.. 66 - 135 205/50R17 93 11A; 248; 26P erhöhtes
Anzugsmoment
215/45R17 91 11A; 248; 26P 160 Nm; A-Klasse;
66 - 160 225/45R17 91 11A; 248; 26P 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J; 248; 26N; 12A; 51A; 7AC; 7BU;
26P; 27H 71C; 71K; 721; 725;
155 - 160 205/50R17 93 11A; 248; 26P; 52J 73C; 74A; 74P; 740;
215/45R17 91 11A; 248; 26P; 52J 76S; 77E; 4B8
Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 66 - 155 205/50R17 93 11A; 248; 26N; 26P erhöhtes
Anzugsmoment
215/45R17 91 11A; 26P 160 Nm; B-Klasse ab
225/45R17 91 11A; 248; 26N; 26P Mj. 2011; nicht
235/45R17 94 11A; 24J; 248; 26B; Natural Gas Drive;
26N nicht Electric Drive;
Kombi; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 7AC;
7BU; 71C; 71K; 721;
§22 49877*09
725; 73C; 74A; 74P;
740; 76S; 77E; 4B8
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 142 205/45R17 88 10B; 11B; 11G; 11H;
205/50R17 89 11A; 22I; 24J; 24M 12A; 51A; 71C; 71K;
215/45R17 87 11A; 24J; 24M 721; 725; 73C; 74A;
225/45R17 90 11A; 22I; 24J; 24M 74P
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 205/50R17 93 11A; 246; 248; 26N; erhöhtes
26P Anzugsmoment
160 Nm; CLA; nicht
215/45R17 91 11A; 248; 26P Sportfahrwerk; CLA
225/45R17 91 11A; 246; 248; 26N; Limousine; CLA
26P Shooting brake;
235/45R17 94 11A; 24J; 248; 26B; Kombilimousine;
26N Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76S; 77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 4 von 43
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 215/60R17 96 erhöhtes
Anzugsmoment
225/55R17 97 160 Nm; nicht
225/60R17 99 Sportfahrwerk; GLA;
235/55R17 99 nicht Fahrdynamik
235/60R17 102 Paket; Offroad-
Fahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76S; 77E; 4B8
245G e1*2001/116*0470*.. 66 - 155 205/50R17 93 11A; 248; 26N; 26P erhöhtes
Anzugsmoment
215/45R17 91 11A; 26P 160 Nm; B-Klasse ab
225/45R17 91 11A; 248; 26N; 26P Mj. 2011; nicht
235/45R17 94 11A; 24J; 248; 26B; Natural Gas Drive;
26N nicht Electric Drive;
Kombi; Allradantrieb;
Frontantrieb;
§22 49877*09
10B; 11B; 11G; 11H;
12A; 51A; 573; 7AC;
7BU; 71C; 71K; 721;
725; 73C; 74A; 74P;
740; 76S; 77E; 4B8
245G e1*2001/116*0470*.. 100 - 160 225/45R17 91 11A; 26B; 26N erhöhtes
Anzugsmoment
235/45R17 94 11A; 26B; 26J; 27H 160 Nm; CLA; CLA
Limousine; CLA
Shooting brake;
Kombilimousine;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76S; 77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 5 von 43
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 155 215/60R17 96 erhöhtes
Anzugsmoment
225/55R17 97 160 Nm; Sportfahrwerk;
225/60R17 99 11A; 27I GLA; nicht Offroad-
235/55R17 99 11A; 26P; 27I Fahrwerk; Fahrdynamik-
235/60R17 102 11A; 26P; 27H; 27I Paket; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76S; 77E; 4B8
245G e1*2001/116*0470*.. 66 - 135 205/50R17 93 11A; 248; 26P erhöhtes
Anzugsmoment
215/45R17 91 11A; 248; 26P 160 Nm; A-Klasse;
66 - 160 225/45R17 91 11A; 248; 26P 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J; 248; 26N; 12A; 51A; 7AC; 7BU;
26P; 27H 71C; 71K; 721; 725;
155 - 160 205/50R17 93 11A; 248; 26P; 52J 73C; 74A; 74P; 740;
215/45R17 91 11A; 248; 26P; 52J 76S; 77E; 4B8
245G e1*2001/116*0470*.. 80 - 155 215/60R17 96 erhöhtes
Anzugsmoment
§22 49877*09
225/55R17 97 160 Nm; nicht
225/60R17 99 11A; 27I Sportfahrwerk; GLA;
235/55R17 99 11A; 248; 26P; 27I nicht Fahrdynamik
235/60R17 102 11A; 248; 26P; 27H; Paket; nicht Offroad-
27I Fahrwerk;
Komfortfahrwerk;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76S; 77E; 4B8
245G e1*2001/116*0470*.. 80 - 155 205/50R17 93 11A; 246; 248; 26B; erhöhtes
26J Anzugsmoment
160 Nm; CLA;
215/45R17 91 11A; 248; 26B; 26J Sportfahrwerk; CLA
225/45R17 91 11A; 246; 248; 26B; Limousine; CLA
26N Shooting brake;
235/45R17 94 11A; 24J; 248; 26B; Kombilimousine;
26J; 27H Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76S; 77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 6 von 43
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 65 205/50R17 93 erhöhtes
Anzugsmoment
205/55R17 91 160 Nm; B-Klasse ab
215/50R17 91 Mj. 2011; electric
215/55R17 94 drive; Kombi;
235/45R17 94 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76S; 77E; 4B8
Verkaufsbezeichnung: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse, EQB-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2B e1*2007/46*1909*.. 85 - 165 215/65R17 99 11A; 26P GLB-KLASSE;
225/65R17 101 11A; 26P Allradantrieb;
235/60R17 102 11A; 24J; 24M; 26B Frontantrieb;
245/55R17 102 11A; 24J; 24M; 26B 10B; 11B; 11G; 11H;
255/55R17 104 11A; 24J; 24M; 26B 12A; 51A; 7OK; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 855
F2B e1*2007/46*1909*.. 70 - 165 205/55R17 95 11A; 26B; 26N; 27I B-Klasse;
§22 49877*09
Kombilimousine;
Allradantrieb;
Frontantrieb;
Verbundlenkerhinterach
se;
Mehrlenkerhinterachse;
inkl. Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 7OK; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 855
F2B e1*2007/46*1909*.. 85 - 165 215/65R17 99 11A; 246; 26P GLA-KLASSE;
225/60R17 99 11A; 24J; 248; 26P Allradantrieb;
225/65R17 101 11A; 24J; 248; 26P Frontantrieb; inkl.
235/60R17 102 11A; 24J; 248; 26B Hybrid;
245/55R17 102 11A; 242; 244; 245; 10B; 11B; 11G; 11H;
247; 26B 12A; 51A; 7OK; 71C;
255/55R17 104 11A; 24C; 244; 247; 71K; 721; 725; 73C;
26B 74A; 74P; 76S; 855
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 7 von 43
Verkaufsbezeichnung: C-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R2CS e1*2018/858*00017*.. 120 - 150 205/55R17 95 12Q; 5HR nicht All Terrain;
215/55R17 98 11A; 12A; 26P nicht C 300 e;
120 - 195 225/50R17 98 11A; 12A; 26P Kombilimousine;
235/45R17 97 11A; 12A; 26P Allradantrieb;
245/45R17 99 11A; 12A; 26P Heckantrieb;
10B; 11B; 11G; 11H;
51A; 7PL; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S
R2CW e1*2018/858*00016*.. 120 - 150 205/55R17 95 12Q; 5HR nicht C 300 e;
215/55R17 98 11A; 12A; 26P Limousine;
120 - 195 225/50R17 98 11A; 12A; 26P Allradantrieb;
235/45R17 97 11A; 12A; 26P Heckantrieb;
245/45R17 99 11A; 12A; 26P 10B; 11B; 11G; 11H;
51A; 7PL; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 88 - 225 225/45R17 94 Nur Baureihe 204;
235/45R17 94 11A; 24J; 24M Limousine;
§22 49877*09
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
7PH; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S; 77E; 4B8
204 e1*2001/116*0431*.. 135 - 190 225/50R17 98Y 11A; 24J; 248; 26B; erhöhtes
204 K e1*2001/116*0457*.. 26N Anzugsmoment
155 Nm; Nur Baureihe
235/45R17 97 11A; 26N; 26P; 5IM 205; neue C-KLASSE;
235/50R17 100 11A; 24J; 248; 26B; Cabrio;
26J Kombilimousine; Coupe;
245/45R17 99 11A; 24J; 248; 26B; Limousine;
26N Allradantrieb;
Heckantrieb; nur
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7FG;
7PH; 71C; 71K; 721;
725; 73C; 74A; 74P;
740; 76S; 77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 8 von 43
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 85 - 155 205/55R17 95 nicht Coupe; nicht erhöhtes
204 K e1*2001/116*0457*.. Allradantrieb; 11A; 26P Anzugsmoment
155 Nm; Nur Baureihe
215/50R17 95 nicht Coupe; nicht 205; neue C-KLASSE;
Allradantrieb; 11A; 26N; Cabrio;
26P Kombilimousine; Coupe;
215/55R17 94 nicht Coupe; nicht Limousine;
Allradantrieb; 11A; 26N; Allradantrieb;
26P Heckantrieb; nicht
85 - 245 225/50R17 98 11A; 24J; 248; 26B; Hybrid;
26N; 67T 10B; 11B; 11G; 11H;
235/45R17 94Y 11A; 26N; 26P 12A; 51A; 7AC; 7FG;
235/50R17 96 11A; 24J; 248; 26B; 7PH; 71C; 71K; 721;
26J; 6BB 725; 73C; 74A; 74P;
245/45R17 95Y 11A; 24J; 248; 26B; 740; 76S; 77E; 4B8
26N
204 e1*2001/116*0431*.. 120 - 225 225/45R17 91 Nur Baureihe 204; Nur
235/45R17 94 11A; 24J; 24M 4-MATIC; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
7PH; 71C; 71K; 721;
725; 73C; 74A; 74P;
§22 49877*09
76S; 77E; 4B8
204 e1*2001/116*0431*.. 115 - 225 225/45R17 91 11A; 26P bis
235/45R17 94 11A; 24J; 26P e1*2001/116*0431*36;
Coupe; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
7PH; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S; 77E; 4B8
204 K e1*2001/116*0457*.. 120 - 170 225/45R17 94 GA1; 11A; 24J; 24M Nur 4-MATIC; bis
235/45R17 94 11A; 21P; 24J; 24M e1*2001/116*0457*24;
Kombi;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7PH;
71C; 71K; 721; 725;
73C; 74A; 74P; 76S;
77E; 4B8
204 K e1*2001/116*0457*.. 88 - 225 225/45R17 91Y 11A; 24J; 24M bis
235/45R17 97 11A; 21P; 24J; 24M e1*2001/116*0457*24;
Kombi; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7PH;
71C; 71K; 721; 725;
73C; 74A; 74P; 76S;
77E; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 9 von 43
Verkaufsbezeichnung: CLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2CLA e1*2007/46*1912*.. 85 - 165 205/55R17 95 11A; 248; 26P Kombi; Limousine;
215/50R17 95 11A; 245; 248; 26N; Allradantrieb;
26P; 27I Frontantrieb; inkl.
215/55R17 94 11A; 245; 248; 26N; Hybrid;
26P; 27I 10B; 11B; 11G; 11H;
225/50R17 94 11A; 24J; 244; 26B; 12A; 51A; 7OK; 71C;
26N; 27H; 27I 71K; 721; 725; 73C;
235/45R17 94 11A; 245; 248; 26N; 74A; 74P; 76S
26P; 27I
235/50R17 96 11A; 24J; 244; 26B;
26J; 27B; 27H
245/45R17 95 11A; 24J; 244; 26B;
26N; 27H; 27I
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 80 - 155 205/50R17 93 11A; 246; 248; 26B; erhöhtes
26J Anzugsmoment
160 Nm; CLA;
215/45R17 91 11A; 248; 26B; 26J Sportfahrwerk; CLA
225/45R17 91 11A; 246; 248; 26B; Limousine; CLA
26N Shooting brake;
§22 49877*09
235/45R17 94 11A; 24J; 248; 26B; Kombilimousine;
26J; 27H Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76S; 77E; 4B8
117 e1*2007/46*1007*.. 80 - 155 205/50R17 93 11A; 246; 248; 26N; erhöhtes
26P Anzugsmoment
160 Nm; CLA; nicht
215/45R17 91 11A; 248; 26P Sportfahrwerk; CLA
225/45R17 91 11A; 246; 248; 26N; Limousine; CLA
26P Shooting brake;
235/45R17 94 11A; 24J; 248; 26B; Kombilimousine;
26N Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7BU;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76S; 77E; 4B8
Verkaufsbezeichnung: CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
215 e1*98/14*0113*.. 220 - 326 225/55R17 97 11A; 21B; 22L 10B; 10S; 11B; 11G;
245/50R17 99 11A; 21B; 22L; 24M 11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 10 von 43
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1EC e1*2007/46*1666*.. 120 - 220 225/50R17 93W 12O erhöhtes
Anzugsmoment
225/55R17 97W 12O 170 Nm; Coupé; Cabrio;
235/50R17 96W 11A; 12A; 26P Allradantrieb;
245/50R17 99W 11A; 12A; 26N; 26P Heckantrieb;
10B; 11B; 11G; 11H;
51A; 7MT; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76S
210 e1*93/81*0022*.. 55 - 110 215/45R17 5ET; 631 nicht für gepanzerte
215/45R17 87 57E; 681; 684 Fz; Heckantrieb;
55 - 125 225/45R17 91 10B; 11B; 11G; 11H;
55 - 205 235/45R17 nicht E36 AMG 200kW; 12A; 51A; 71C; 71K;
nicht E420/430 m. 721; 725; 73C; 74A;
Sonderschutz; 10N; 74P; FKA
51G
130 - 165 225/45R17 91W
210 e1*93/81*0022*.. 150 - 165 235/45R17 10N; 51G nicht für gepanzerte
Fz; Allradantrieb;
10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
§22 49877*09
725; 73C; 74A; 74P
210 K e1*93/81*0033*.. 150 - 165 235/45R17 10N; 51G Allradantrieb;
10B; 10S; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
212 e1*2001/116*0501*.. 100 - 150 225/50R17 94W 11A; 21P Baureihe W212; nicht
235/45R17 94W 51J AMG-Paket;
Stufenheck;
100 - 225 225/50R17 94Y 11A; 21P Heckantrieb;
245/45R17 95W 11A; 21P; 5HR 10B; 11B; 11G; 11H;
245/45R17 95Y 11A; 21P 12A; 51A; 7AC; 7MT;
71C; 71K; 721; 725;
73C; 74A; 74P; 76S;
76T; 4B8
212 e1*2001/116*0501*.. 110 - 220 215/55R17 98 12O erhöhtes
Anzugsmoment
225/50R17 98 12O 170 Nm; Baureihe
W213;
225/55R17 97 12O nicht E300de;
235/50R17 100 11A; 12A; 26P Allradantrieb;
245/50R17 99 11A; 12A; 26N; 26P Heckantrieb;
10B; 11B; 11G; 11H;
51A; 7AC; 7MT; 71C;
71K; 721; 725; 73C;
74A; 74P; 740; 76S;
4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 11 von 43
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 120 - 215 205/50R17 93Y 51J Coupe; Heckantrieb;
225/45R17 91Y 51J 10B; 11B; 11G; 11H;
235/45R17 94 GCN; 68A 12A; 51A; 7AC; 71C;
225 - 245 235/45R17 94 GCN 71K; 721; 725; 73C;
74A; 74P; 76S; 4B8
207 e1*2001/116*0502*.. 120 - 215 235/45R17 94 GCN Cabrio; Heckantrieb;
120 - 245 235/45R17 97 GCN 10B; 11B; 11G; 11H;
12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 4B8
Verkaufsbezeichnung: E-KLASSE (212) KOMBI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212K e1*2007/46*0200*.. 100 - 150 235/45R17 97Y Kombi; Heckantrieb;
100 - 225 225/50R17 98Y 10B; 11B; 11G; 11H;
245/45R17 99 12A; 51A; 7AC; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 76T;
4B8
Verkaufsbezeichnung: GLC-KLASSE, GLK-KLASSE, EQC-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§22 49877*09
204 X e1*2001/116*0480*.. 100 - 225 235/55R17 99 erhöhtes
Anzugsmoment
235/60R17 102 GCQ 170 Nm; GLK-Klasse;
245/55R17 102 11A; 24J; 24M Allradantrieb;
255/55R17 104 GCQ; 11A; 24M; 57F Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AC; 7PH;
71C; 71K; 721; 725;
73C; 74A; 74P; 740;
76O; FKA; 4B8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________

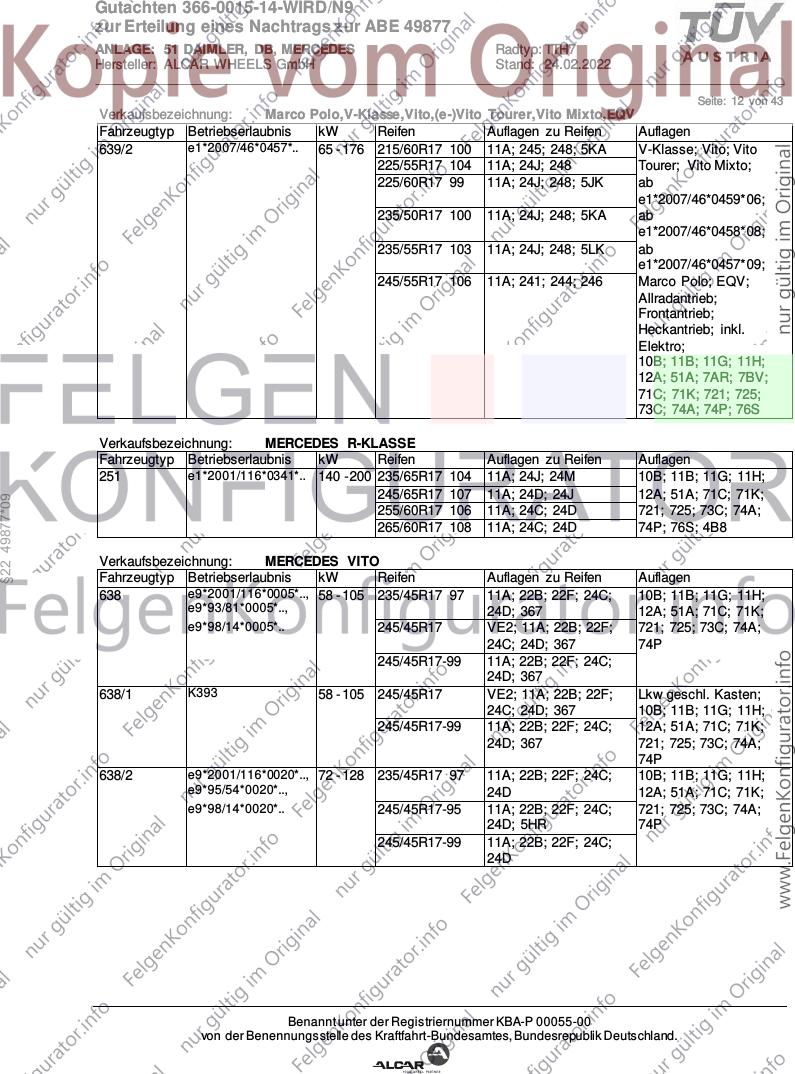

Seite: 12 von 43
Verkaufsbezeichnung: Marco Polo,V-Klasse,Vito,(e-)Vito Tourer,Vito Mixto,EQV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/2 e1*2007/46*0457*.. 65 - 176 215/60R17 100 11A; 245; 248; 5KA V-Klasse; Vito; Vito
225/55R17 104 11A; 24J; 248 Tourer; Vito Mixto;
225/60R17 99 11A; 24J; 248; 5JK ab
e1*2007/46*0459*06;
235/50R17 100 11A; 24J; 248; 5KA ab
e1*2007/46*0458*08;
235/55R17 103 11A; 24J; 248; 5LK ab
e1*2007/46*0457*09;
245/55R17 106 11A; 241; 244; 246 Marco Polo; EQV;
Allradantrieb;
Frontantrieb;
Heckantrieb; inkl.
Elektro;
10B; 11B; 11G; 11H;
12A; 51A; 7AR; 7BV;
71C; 71K; 721; 725;
73C; 74A; 74P; 76S
Verkaufsbezeichnung: MERCEDES R-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
251 e1*2001/116*0341*.. 140 - 200 235/65R17 104 11A; 24J; 24M 10B; 11B; 11G; 11H;
245/65R17 107 11A; 24D; 24J 12A; 51A; 71C; 71K;
§22 49877*09
255/60R17 106 11A; 24C; 24D 721; 725; 73C; 74A;
265/60R17 108 11A; 24C; 24D 74P; 76S; 4B8
Verkaufsbezeichnung: MERCEDES VITO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
638 e9*2001/116*0005*.., 58 - 105 235/45R17 97 11A; 22B; 22F; 24C; 10B; 11B; 11G; 11H;
e9*93/81*0005*.., 24D; 367 12A; 51A; 71C; 71K;
e9*98/14*0005*.. 245/45R17 VE2; 11A; 22B; 22F; 721; 725; 73C; 74A;
24C; 24D; 367 74P
245/45R17-99 11A; 22B; 22F; 24C;
24D; 367
638/1 K393 58 - 105 245/45R17 VE2; 11A; 22B; 22F; Lkw geschl. Kasten;
24C; 24D; 367 10B; 11B; 11G; 11H;
245/45R17-99 11A; 22B; 22F; 24C; 12A; 51A; 71C; 71K;
24D; 367 721; 725; 73C; 74A;
74P
638/2 e9*2001/116*0020*.., 72 - 128 235/45R17 97 11A; 22B; 22F; 24C; 10B; 11B; 11G; 11H;
e9*95/54*0020*.., 24D 12A; 51A; 71C; 71K;
e9*98/14*0020*.. 245/45R17-95 11A; 22B; 22F; 24C; 721; 725; 73C; 74A;
24D; 5HR 74P
245/45R17-99 11A; 22B; 22F; 24C;
24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________

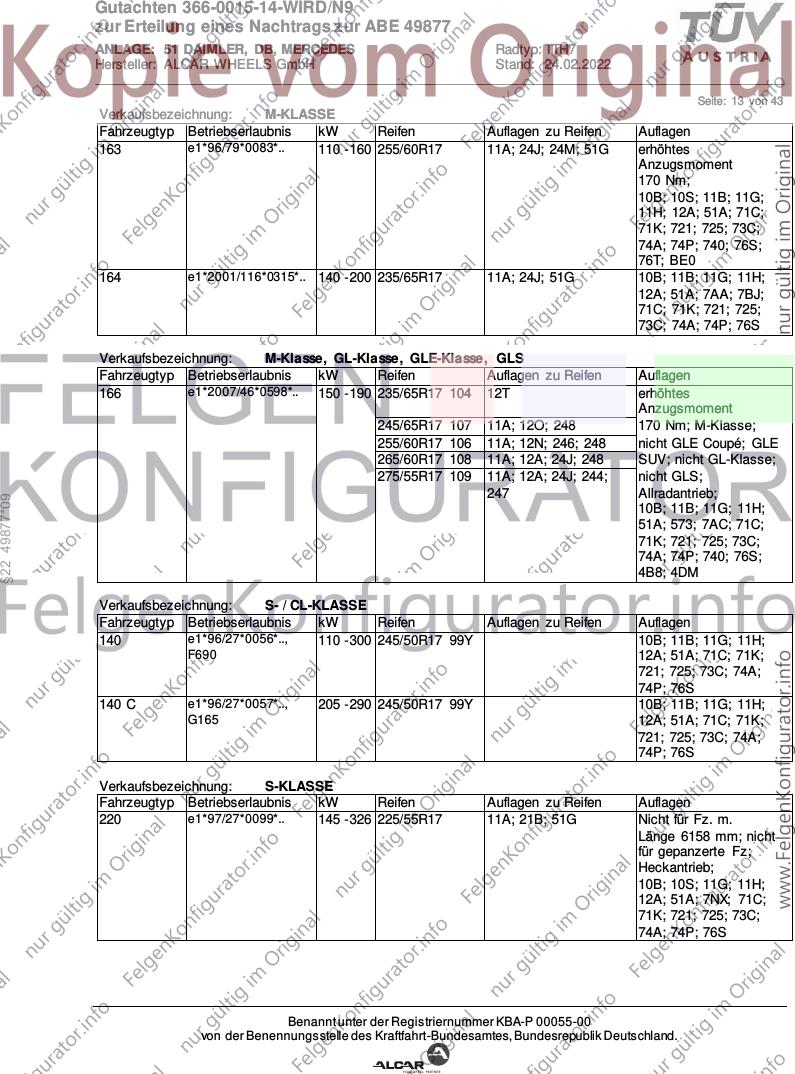

Seite: 13 von 43
Verkaufsbezeichnung: M-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
163 e1*96/79*0083*.. 110 - 160 255/60R17 11A; 24J; 24M; 51G erhöhtes
Anzugsmoment
170 Nm;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A; 74P; 740; 76S;
76T; BE0
164 e1*2001/116*0315*.. 140 - 200 235/65R17 11A; 24J; 51G 10B; 11B; 11G; 11H;
12A; 51A; 7AA; 7BJ;
71C; 71K; 721; 725;
73C; 74A; 74P; 76S
Verkaufsbezeichnung: M-Klasse, GL-Klasse, GLE-Klasse, GLS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
166 e1*2007/46*0598*.. 150 - 190 235/65R17 104 12T erhöhtes
Anzugsmoment
245/65R17 107 11A; 12O; 248 170 Nm; M-Klasse;
255/60R17 106 11A; 12N; 246; 248 nicht GLE Coupé; GLE
265/60R17 108 11A; 12A; 24J; 248 SUV; nicht GL-Klasse;
275/55R17 109 11A; 12A; 24J; 244; nicht GLS;
247 Allradantrieb;
§22 49877*09
10B; 11B; 11G; 11H;
51A; 573; 7AC; 71C;
71K; 721; 725; 73C;
74A; 74P; 740; 76S;
4B8; 4DM
Verkaufsbezeichnung: S- / CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
140 e1*96/27*0056*.., 110 - 300 245/50R17 99Y 10B; 11B; 11G; 11H;
F690 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S
140 C e1*96/27*0057*.., 205 - 290 245/50R17 99Y 10B; 11B; 11G; 11H;
G165 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S
Verkaufsbezeichnung: S-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
220 e1*97/27*0099*.. 145 - 326 225/55R17 11A; 21B; 51G Nicht für Fz. m.
Länge 6158 mm; nicht
für gepanzerte Fz;
Heckantrieb;
10B; 10S; 11G; 11H;
12A; 51A; 7NX; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________

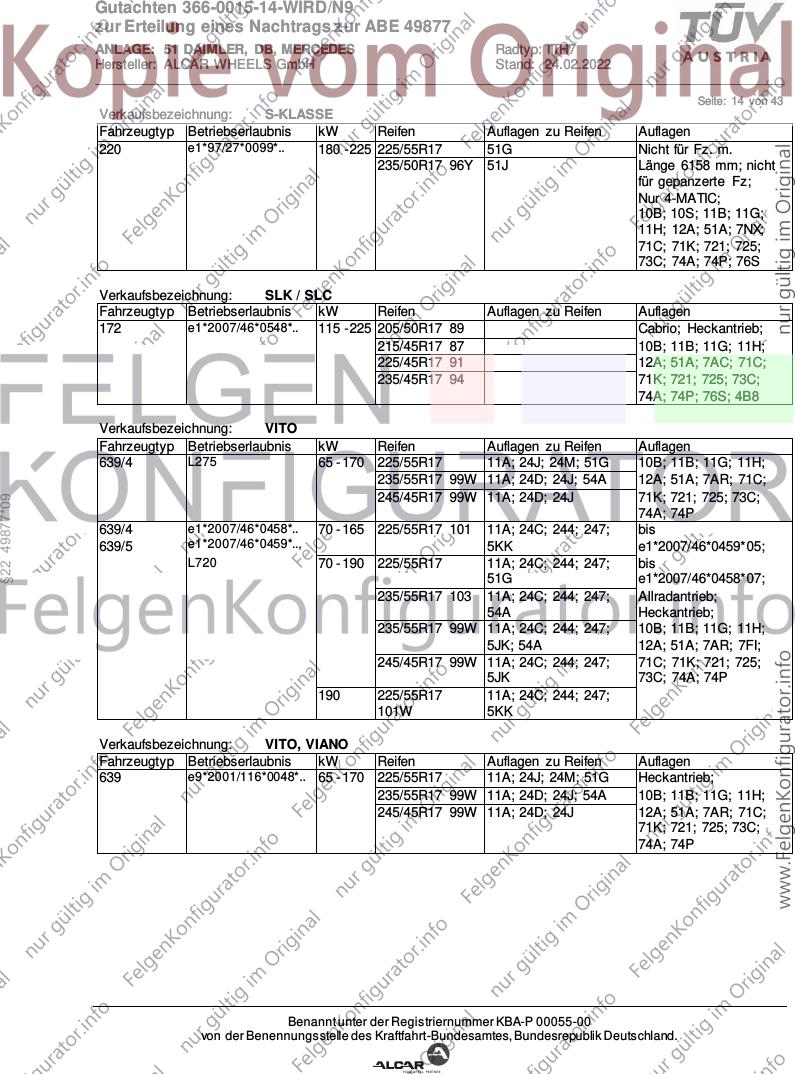

Seite: 14 von 43
Verkaufsbezeichnung: S-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
220 e1*97/27*0099*.. 180 - 225 225/55R17 51G Nicht für Fz. m.
235/50R17 96Y 51J Länge 6158 mm; nicht
für gepanzerte Fz;
Nur 4-MATIC;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 7NX;
71C; 71K; 721; 725;
73C; 74A; 74P; 76S
Verkaufsbezeichnung: SLK / SLC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
172 e1*2007/46*0548*.. 115 - 225 205/50R17 89 Cabrio; Heckantrieb;
215/45R17 87 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 7AC; 71C;
235/45R17 94 71K; 721; 725; 73C;
74A; 74P; 76S; 4B8
Verkaufsbezeichnung: VITO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 L275 65 - 170 225/55R17 11A; 24J; 24M; 51G 10B; 11B; 11G; 11H;
235/55R17 99W 11A; 24D; 24J; 54A 12A; 51A; 7AR; 71C;
245/45R17 99W 11A; 24D; 24J 71K; 721; 725; 73C;
§22 49877*09
74A; 74P
639/4 e1*2007/46*0458*.. 70 - 165 225/55R17 101 11A; 24C; 244; 247; bis
639/5 e1*2007/46*0459*.., 5KK e1*2007/46*0459*05;
L720 70 - 190 225/55R17 11A; 24C; 244; 247; bis
51G e1*2007/46*0458*07;
235/55R17 103 11A; 24C; 244; 247; Allradantrieb;
54A Heckantrieb;
235/55R17 99W 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
5JK; 54A 12A; 51A; 7AR; 7FI;
245/45R17 99W 11A; 24C; 244; 247; 71C; 71K; 721; 725;
5JK 73C; 74A; 74P
190 225/55R17 11A; 24C; 244; 247;
101W 5KK
Verkaufsbezeichnung: VITO, VIANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639 e9*2001/116*0048*.. 65 - 170 225/55R17 11A; 24J; 24M; 51G Heckantrieb;
235/55R17 99W 11A; 24D; 24J; 54A 10B; 11B; 11G; 11H;
245/45R17 99W 11A; 24D; 24J 12A; 51A; 7AR; 71C;
71K; 721; 725; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________

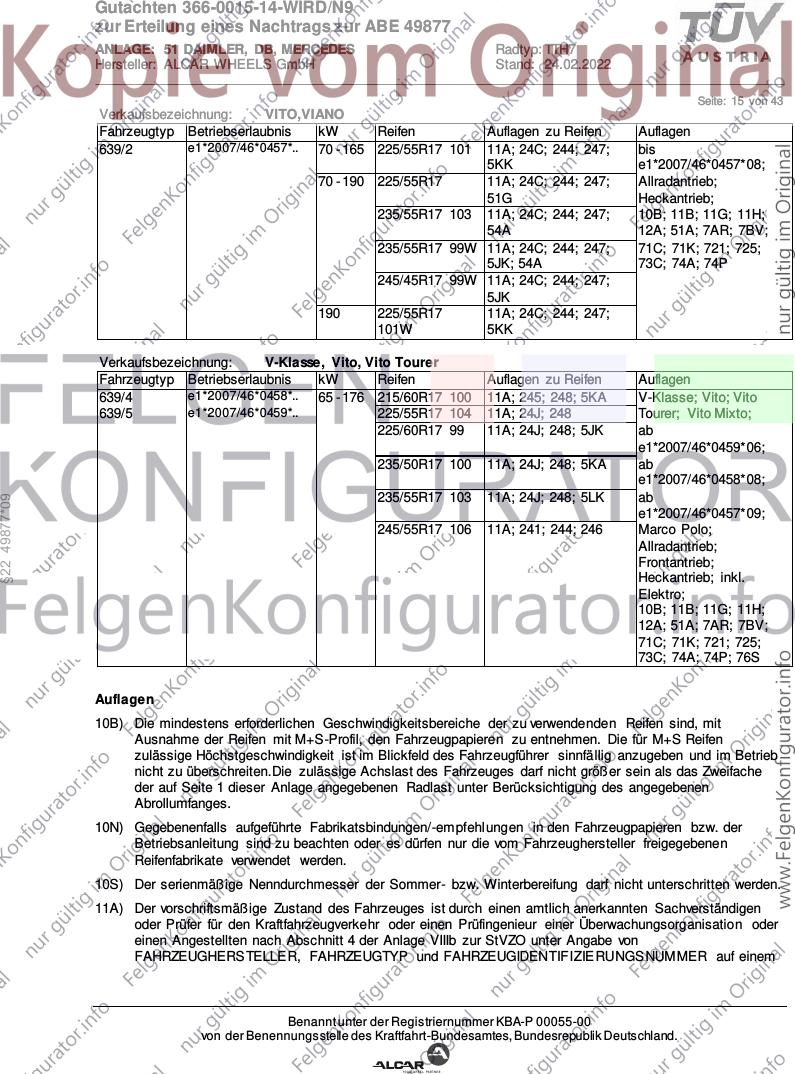

Seite: 15 von 43
Verkaufsbezeichnung: VITO,VIANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/2 e1*2007/46*0457*.. 70 - 165 225/55R17 101 11A; 24C; 244; 247; bis
5KK e1*2007/46*0457*08;
70 - 190 225/55R17 11A; 24C; 244; 247; Allradantrieb;
51G Heckantrieb;
235/55R17 103 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
54A 12A; 51A; 7AR; 7BV;
235/55R17 99W 11A; 24C; 244; 247; 71C; 71K; 721; 725;
5JK; 54A 73C; 74A; 74P
245/45R17 99W 11A; 24C; 244; 247;
5JK
190 225/55R17 11A; 24C; 244; 247;
101W 5KK
Verkaufsbezeichnung: V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 e1*2007/46*0458*.. 65 - 176 215/60R17 100 11A; 245; 248; 5KA V-Klasse; Vito; Vito
639/5 e1*2007/46*0459*.. 225/55R17 104 11A; 24J; 248 Tourer; Vito Mixto;
225/60R17 99 11A; 24J; 248; 5JK ab
e1*2007/46*0459*06;
235/50R17 100 11A; 24J; 248; 5KA ab
e1*2007/46*0458*08;
235/55R17 103 11A; 24J; 248; 5LK ab
§22 49877*09
e1*2007/46*0457*09;
245/55R17 106 11A; 241; 244; 246 Marco Polo;
Allradantrieb;
Frontantrieb;
Heckantrieb; inkl.
Elektro;
10B; 11B; 11G; 11H;
12A; 51A; 7AR; 7BV;
71C; 71K; 721; 725;
73C; 74A; 74P; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________

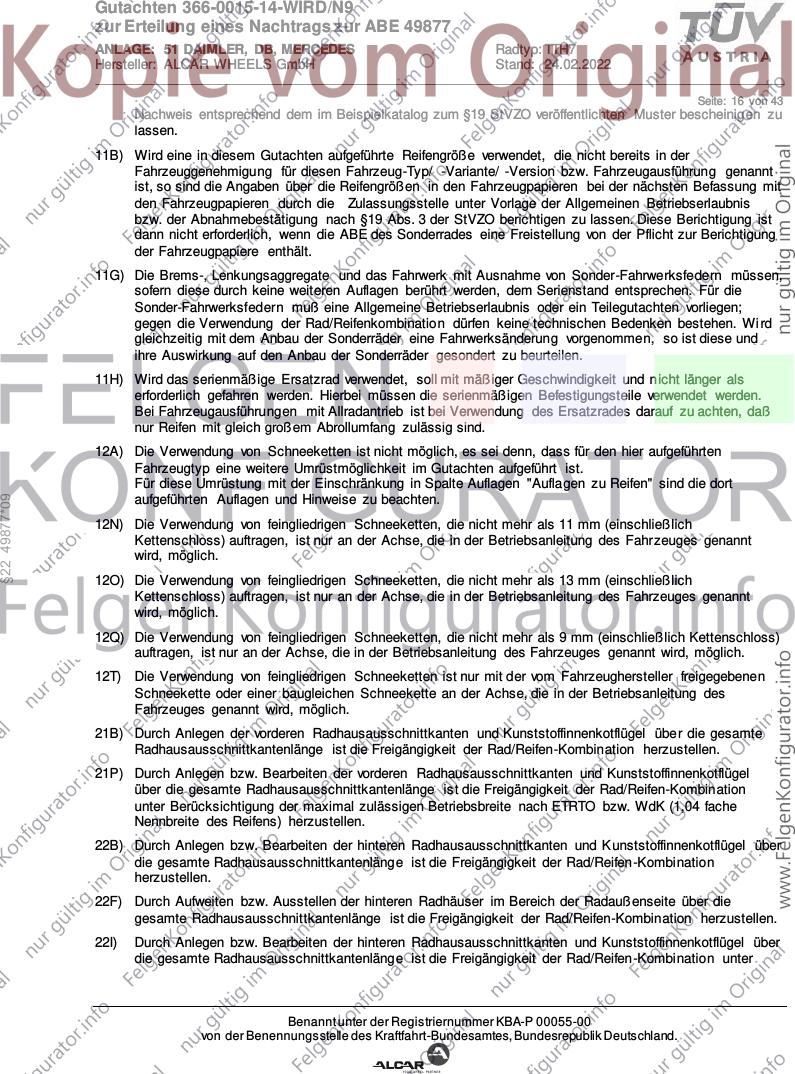

Seite: 16 von 43
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wi rd
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
§22 49877*09
aufgeführten Auflagen und Hinweise zu beachten.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge is t die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und K unststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 17 von 43

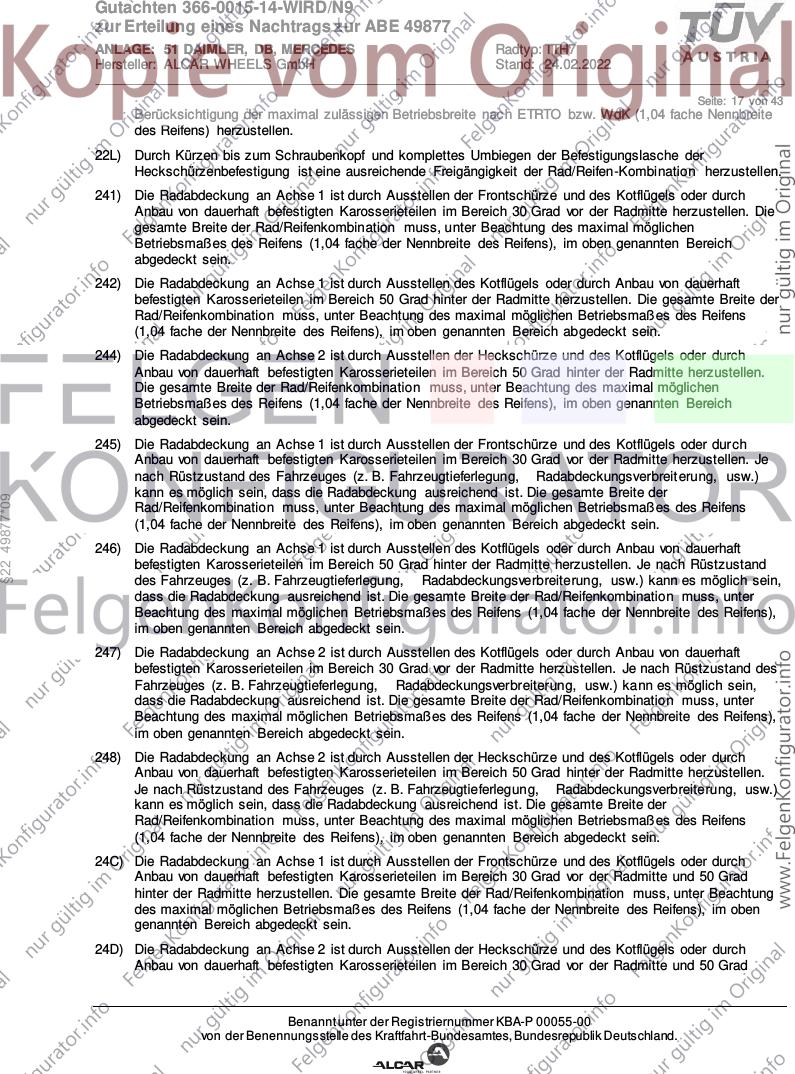

Berücksichtigung der maximal zulässigen Betriebsbreite nac h ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
§22 49877*09
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 18 von 43

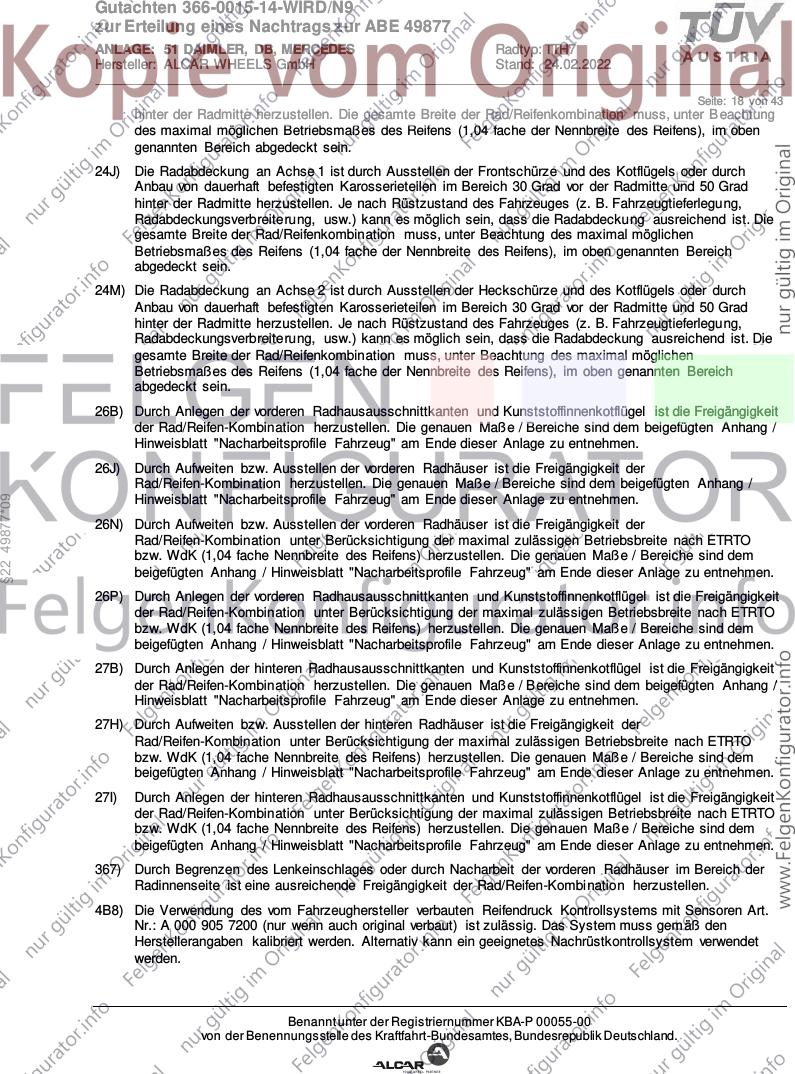

hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter B eachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
§22 49877*09
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4B8) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 7200 (nur wenn auch original verbaut) ist zulässig. Das System muss gem äß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 19 von 43

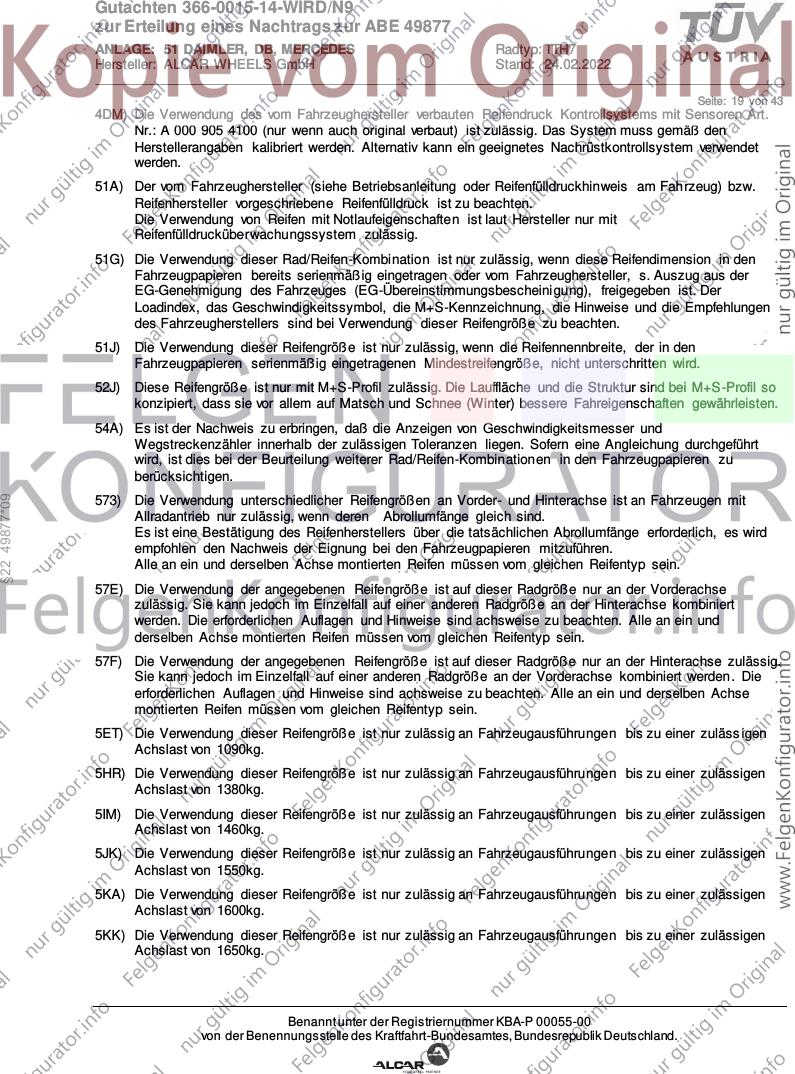

4DM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 4100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
§22 49877*09
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Vorderachse
zulässig. Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Hinterachse kombiniert
werden. Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und
derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Vorderachse kombiniert werden. Die
erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und derselben Achse
montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zuläss igen
Achslast von 1090kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
5KA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1600kg.
5KK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1650kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 20 von 43
5LK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1750kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
67T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es i st
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp s ein.
681) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröß e zulässig.
§22 49877*09
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68A) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/50R17
Hinterachse: 235/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 21 von 43
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6BB) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/50R17
Hinterachse: 255/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
§22 49877*09
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76C) Die Verwendung dieser Radgröße ist nicht zulässig in Verbindung mit M+S-Reifen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 19-Zoll-Rädern ausgerüstet
sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 22 von 43
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 002 540 8017 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 0030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AR) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 002 540 9517 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 002 905 4100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
§22 49877*09
werden.
7BU) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 1804 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüs tkontrollsystem verwendet
werden.
7BV) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 447 905 0500 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7FG) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 1804 ( nur e1*2001/116*0431*..) (nur wenn auch original verbaut) ist zulässig. Das
System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7FI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 447 905 0500 ( nur e1*2007/46*0458*..,e1*2007/46*0459*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
7MT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 2102 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7NX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 005 542 23 18 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 23 von 43
7OK) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 4104 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PH) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 3907 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: A 000 905 8706 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
855) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 350mm an der
Vorderachse nicht zulässig.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen
Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
BE0) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 343-348 mm
(Dicke 30mm bzw. 32mm bzw. 36mm bzw. 44mm) an der Vorderachse nicht zulässig.
FKA) Die Kombination unterschiedlicher Radausführungen des beschriebenen Radtyps ist, sofern nicht explizit
§22 49877*09
ausgenommen, möglich. Es sind insbesondere die Auflagen in den jeweiligen Verwendungsbereichen
bzgl. der Rad/Reifenkombinationen zu beachten.
GA1) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 225/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GCN) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R17
Hinterachse: 255/40R17
Es dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der Abweichung
der Serienbereifung befindet. Es wird empfohlen eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
GCQ) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 235/60R17
Hinterachse: 255/55R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
MA0) Die Verwendung dieser Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit der
Reifengröße 155/70 R15 ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 24 von 43
VE2) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
§22 49877*09
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 25 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: R1EC
Genehm.Nr.: e1*2007/46*1666*..
Handelsbez.: E-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27P x = 280 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§22 49877*09
26J x = 350 y = 300 30 VA
27H x = 280 y = 400 8 HA
26N x = 350 y = 300 8 VA
27F x = 280 y = 400 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 26 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 280 y = 330 30 VA
§22 49877*09
27F x = 300 y = 320 18 HA
26J x = 280 y = 330 8 VA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 27 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Fahrdynamik-Paket, GLA, Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 280 y = 240 VA
27B x = 300 y = 280 HA
26B x = 350 y = 340 VA
27I x = 250 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26N x = 350 y = 340 8 VA
27F x = 300 y = 280 30 HA
26J x = 350 y = 340 25 VA
27H x = 300 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 28 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2CLA
Genehm.Nr.: e1*2007/46*1912*..
Handelsbez.: CLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 310 VA
26P x = 260 y = 260 VA
27B x = 270 y = 290 HA
27I x = 220 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26N x = 310 y = 310 8 VA
27F x = 270 y = 290 30 HA
26J x = 310 y = 310 30 VA
27H x = 270 y = 290 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 29 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 212
Genehm.Nr.: e1*2001/116*0501*..
Handelsbez.: E-KLASSE
Variante(n): Baureihe W213
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
27P x = 280 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§22 49877*09
26J x = 350 y = 300 30 VA
27H x = 280 y = 400 8 HA
26N x = 350 y = 300 8 VA
27F x = 280 y = 400 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 30 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27I x = 290 y = 210 HA
27B x = 340 y = 260 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26J x = 245 y = 350 17 VA
27H x = 340 y = 260 8 HA
26N x = 245 y = 350 8 VA
27F x = 340 y = 260 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 31 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 246
Genehm.Nr.: e1*2007/46*0751*..
Handelsbez.: B-Klasse
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 355 y = 385 18 VA
§22 49877*09
27H x = 310 y = 295 8 HA
26N x = 355 y = 385 8 VA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 32 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 355 y = 385 18 VA
§22 49877*09
27H x = 310 y = 295 8 HA
26N x = 355 y = 385 8 VA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 33 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 280 y = 330 30 VA
§22 49877*09
27F x = 300 y = 320 18 HA
26J x = 280 y = 330 8 VA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 34 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 176
Genehm.Nr.: e1*2007/46*0928*..
Handelsbez.: A-KLASSE
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 310 VA
26B x = 250 y = 350 VA
27I x = 240 y = 315 HA
27B x = 290 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26J x = 250 y = 350 20 VA
27H x = 290 y = 350 8 HA
26N x = 250 y = 350 8 VA
27F x = 290 y = 350 22,5 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 35 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2A
Genehm.Nr.: e1*2007/46*1829*..
Handelsbez.: A-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
26N x = 250 y = 250 8 VA
27F x = 250 y = 250 15 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 36 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): ab e1*2001/116*0431*29, Nur Baureihe 205
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26N x = 300 y = 350 8 VA
27F x = 300 y = 350 30 HA
26J x = 300 y = 350 30 VA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 37 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 355 y = 385 18 VA
§22 49877*09
27H x = 310 y = 295 8 HA
26N x = 355 y = 385 8 VA
27F x = 310 y = 295 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 38 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204 K
Genehm.Nr.: e1*2001/116*0457*..
Handelsbez.: C-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26N x = 300 y = 350 8 VA
27F x = 300 y = 350 30 HA
26J x = 300 y = 350 30 VA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 39 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse, EQB-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 330 VA
26P x = 240 y = 270 VA
27B x = 280 y = 285 HA
27I x = 230 y = 235 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26N x = 290 y = 330 8 VA
27F x = 280 y = 285 25 HA
26J x = 290 y = 330 30 VA
27H x = 280 y = 285 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 40 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse, EQB-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
§22 49877*09
26J x = 300 y = 300 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 41 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE, GLB-KLASSE, GLA-KLASSE, EQA-Klasse, EQB-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 400 VA
26B x = 300 y = 450 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 450 8 VA
§22 49877*09
26J x = 300 y = 450 20 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 42 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2CS
Genehm.Nr.: e1*2018/858*00017*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 305 y = 255 VA
26P x = 255 y = 205 VA
27B x = 285 y = 360 HA
27I x = 235 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26N x = 305 y = 255 8 VA
27F x = 285 y = 360 30 HA
26J x = 305 y = 255 30 VA
27H x = 285 y = 360 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-14-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 49877
ANLAGE: 51 DAIMLER, DB, MERCEDES Radtyp: TTH7
Hersteller: ALCAR WHEELS GmbH Stand: 24.02.2022
______________________________________________________________________________________________________________
Seite: 43 von 43
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: R2CW
Genehm.Nr.: e1*2018/858*00016*..
Handelsbez.: C-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 305 y = 255 VA
26P x = 255 y = 205 VA
27B x = 285 y = 360 HA
27I x = 235 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 49877*09
von [mm] bis [mm] um [mm]
26N x = 305 y = 255 8 VA
27F x = 285 y = 360 30 HA
26J x = 305 y = 255 30 VA
27H x = 285 y = 360 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
