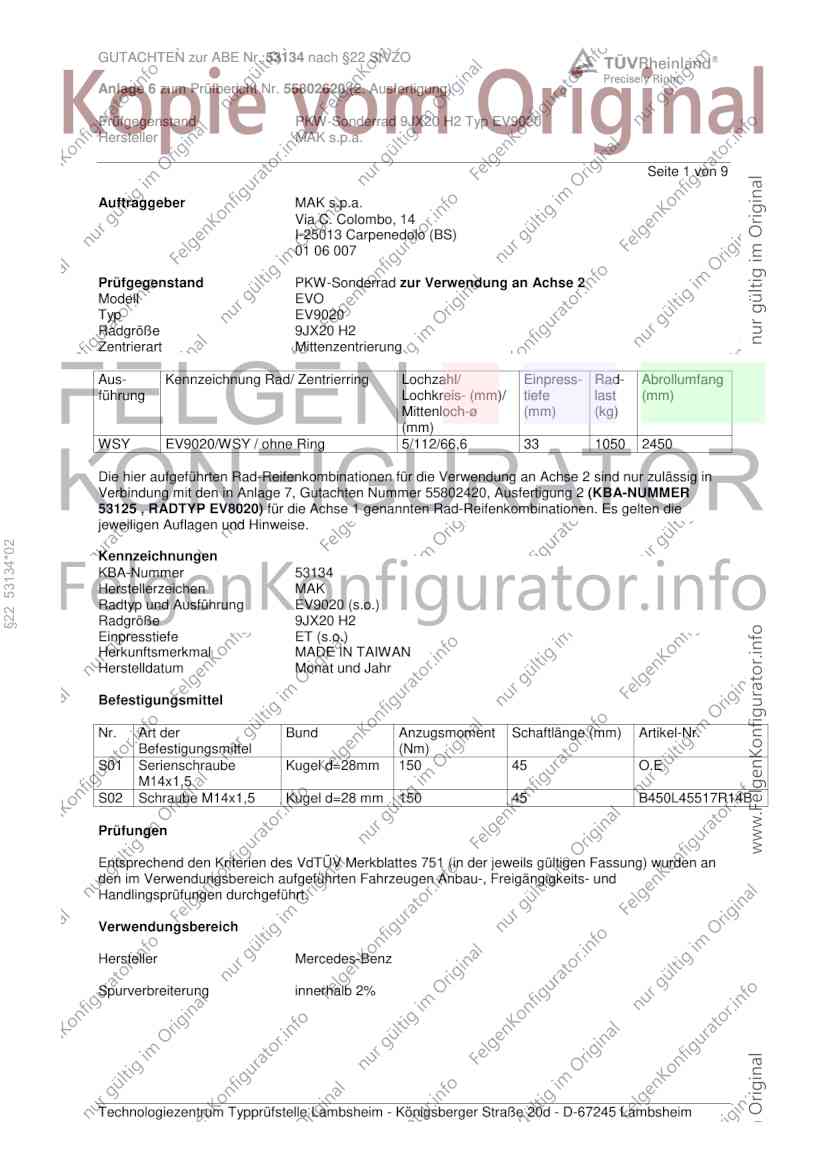

GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55802620 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 1 von 9
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
01 06 007
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell EVO
Typ EV9020
Radgröße 9JX20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WSY EV9020/WSY / ohne Ring 5/112/66,6 33 1050 2450
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 7, Gutachten Nummer 55802420, Ausfertigung 2 (KBA-NUMMER
53125 , RADTYP EV8020) für die Achse 1 genannten Rad-Reifenkombinationen. Es gelten die
jeweiligen Auflagen und Hinweise.
§22 53134*02
Kennzeichnungen
KBA-Nummer 53134
Herstellerzeichen MAK
Radtyp und Ausführung EV9020 (s.o.)
Radgröße 9JX20 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN TAIWAN
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel (Nm)
S01 Serienschraube Kugel d=28mm 150 45 O.E
M14x1,5
S02 Schraube M14x1,5 Kugel d=28 mm 150 45 B450L45517R14B
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55802620 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 2 von 9

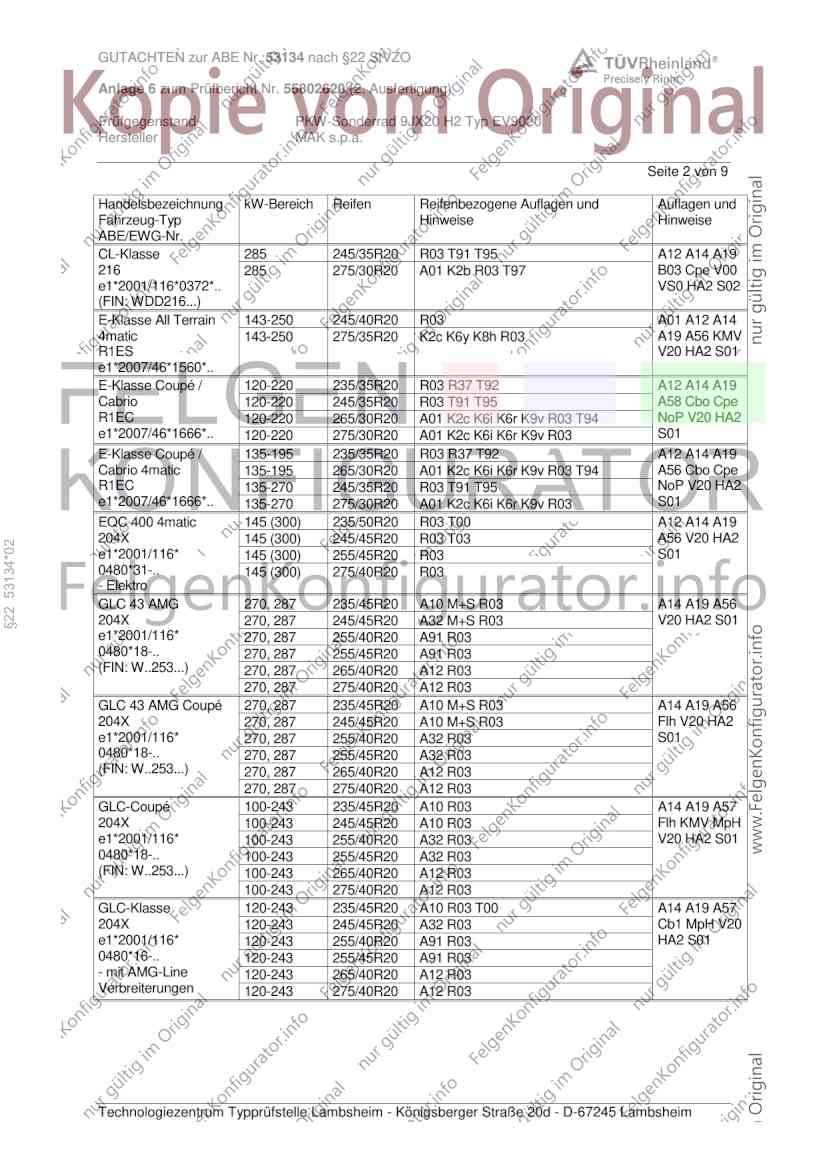

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 245/35R20 R03 T91 T95 A12 A14 A19
216 285 275/30R20 A01 K2b R03 T97 B03 Cpe V00
e1*2001/116*0372*.. VS0 HA2 S02
(FIN: WDD216...)
E-Klasse All Terrain 143-250 245/40R20 R03 A01 A12 A14
4matic 143-250 275/35R20 K2c K6y K8h R03 A19 A56 KMV
R1ES V20 HA2 S01
e1*2007/46*1560*..
E-Klasse Coupé / 120-220 235/35R20 R03 R37 T92 A12 A14 A19
Cabrio 120-220 245/35R20 R03 T91 T95 A58 Cbo Cpe
R1EC 120-220 265/30R20 A01 K2c K6i K6r K9v R03 T94 NoP V20 HA2
e1*2007/46*1666*.. 120-220 275/30R20 A01 K2c K6i K6r K9v R03 S01
E-Klasse Coupé / 135-195 235/35R20 R03 R37 T92 A12 A14 A19
Cabrio 4matic 135-195 265/30R20 A01 K2c K6i K6r K9v R03 T94 A56 Cbo Cpe
R1EC 135-270 245/35R20 R03 T91 T95 NoP V20 HA2
e1*2007/46*1666*.. 135-270 275/30R20 A01 K2c K6i K6r K9v R03 S01
EQC 400 4matic 145 (300) 235/50R20 R03 T00 A12 A14 A19
204X 145 (300) 245/45R20 R03 T03 A56 V20 HA2
§22 53134*02
e1*2001/116* 145 (300) 255/45R20 R03 S01
0480*31-.. 145 (300) 275/40R20 R03
- Elektro
GLC 43 AMG 270, 287 235/45R20 A10 M+S R03 A14 A19 A56
204X 270, 287 245/45R20 A32 M+S R03 V20 HA2 S01
e1*2001/116* 270, 287 255/40R20 A91 R03
0480*18-.. 270, 287 255/45R20 A91 R03
(FIN: W..253...) 270, 287 265/40R20 A12 R03
270, 287 275/40R20 A12 R03
GLC 43 AMG Coupé 270, 287 235/45R20 A10 M+S R03 A14 A19 A56
204X 270, 287 245/45R20 A10 M+S R03 Flh V20 HA2
e1*2001/116* 270, 287 255/40R20 A32 R03 S01
0480*18-.. 270, 287 255/45R20 A32 R03
(FIN: W..253...) 270, 287 265/40R20 A12 R03
270, 287 275/40R20 A12 R03
GLC-Coupé 100-243 235/45R20 A10 R03 A14 A19 A57
204X 100-243 245/45R20 A10 R03 Flh KMV MpH
e1*2001/116* 100-243 255/40R20 A32 R03 V20 HA2 S01
0480*18-.. 100-243 255/45R20 A32 R03
(FIN: W..253...) 100-243 265/40R20 A12 R03
100-243 275/40R20 A12 R03
GLC-Klasse 120-243 235/45R20 A10 R03 T00 A14 A19 A57
204X 120-243 245/45R20 A32 R03 Cb1 MpH V20
e1*2001/116* 120-243 255/40R20 A91 R03 HA2 S01
0480*16-.. 120-243 255/45R20 A91 R03
- mit AMG-Line 120-243 265/40R20 A12 R03
Verbreiterungen 120-243 275/40R20 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55802620 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-243 235/45R20 R03 A12 A14 A19
204X 100-243 245/45R20 R03 A57 MpH V00
e1*2001/116* 100-243 255/45R20 R03 HA2 S01
0480*16-..
(FIN: W..253...)
GLC-Klasse 145-198 255/45R20 A32 R03 T01 T05 A14 A19 A56
R2CGLC 145-198 265/45R20 A12 R03 B77 L05 NoP
e1*2018/858*00186*.. 145-198 275/40R20 A01 A12 K2a K2b R03 V20 Vn2 HA2
S01
GLC-Klasse 145-198 245/45R20 A10 R03 T03 T99 A14 A19 A56
R2CGLC 145-198 255/45R20 A32 R03 T01 T05 B77 Cb2 L05
e1*2018/858*00186*.. 145-198 265/45R20 A12 R03 NoP V20 HA2
- mit AMG-Line 145-198 275/40R20 A12 R03 S01
Verbreiterungen
- ohne
Hinterachslenkung
GLC-Klasse 145-198 245/45R20 A10 A84 R03 T03 T99 A14 A19 A56
R2CGLC 145-198 255/45R20 A32 A84 R03 T01 T05 B77 Cb2 LM4
e1*2018/858*00186*.. 145-198 265/45R20 A12 R03 NoP V20 HA2
§22 53134*02
- mit AMG-Line 145-198 275/40R20 A12 R03 S01
Verbreiterungen
- max. 4,5°
Hinterachslenkung
GLC-Klasse PHEV 145-185 255/45R20 A32 A84 R03 T05 A14 A19 A56
R2CGLC 145-185 265/45R20 A12 R03 B77 Cb2 LM4
e1*2018/858*00186*.. 145-185 275/40R20 A12 R03 V20 Vn2 HA2
- Plug-in Hybrid S01
- max. 4,5°
Hinterachslenkung
GLC-Klasse PHEV 145-185 255/45R20 A32 R03 T05 A14 A19 A56
R2CGLC 145-185 265/45R20 A12 R03 B77 Cb2 L05
e1*2018/858*00186*.. 145-185 275/40R20 A12 R03 V20 Vn2 HA2
- Plug-in Hybrid S01
- ohne
Hinterachslenkung
S-Klasse 270-345 245/40R20 A32 R03 A14 A19 A57
Coupé/Cabrio 270-345 275/35R20 A12 R03 Cbo Cpe V20
221 HA2 S02
e1*2001/116*
0335*23-..
(FIN: W..217...)
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 7, Gutachten Nummer 55802420, Ausfertigung 2 (KBA-NUMMER
53125 , RADTYP EV8020) für die Achse 1 genannten Rad-Reifenkombinationen. Es gelten die
jeweiligen Auflagen und Hinweise.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55802620 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 4 von 9

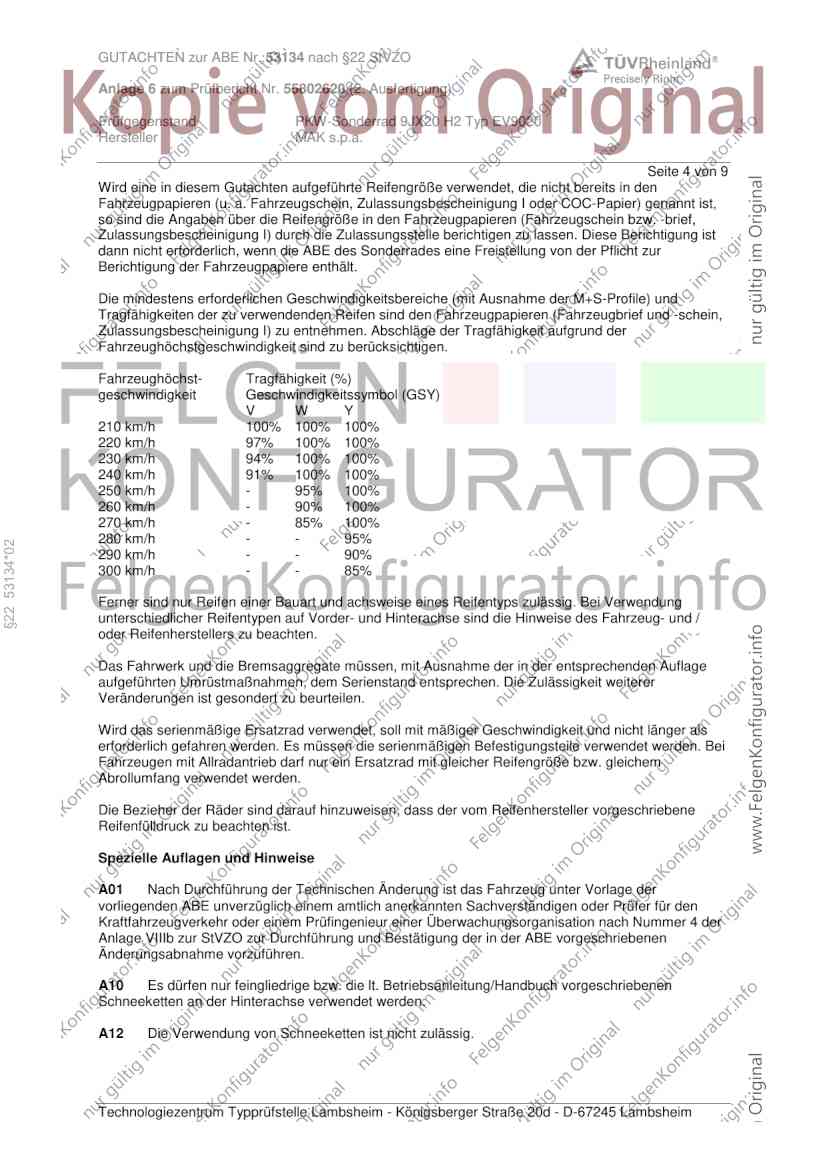

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
§22 53134*02
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55802620 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 5 von 9

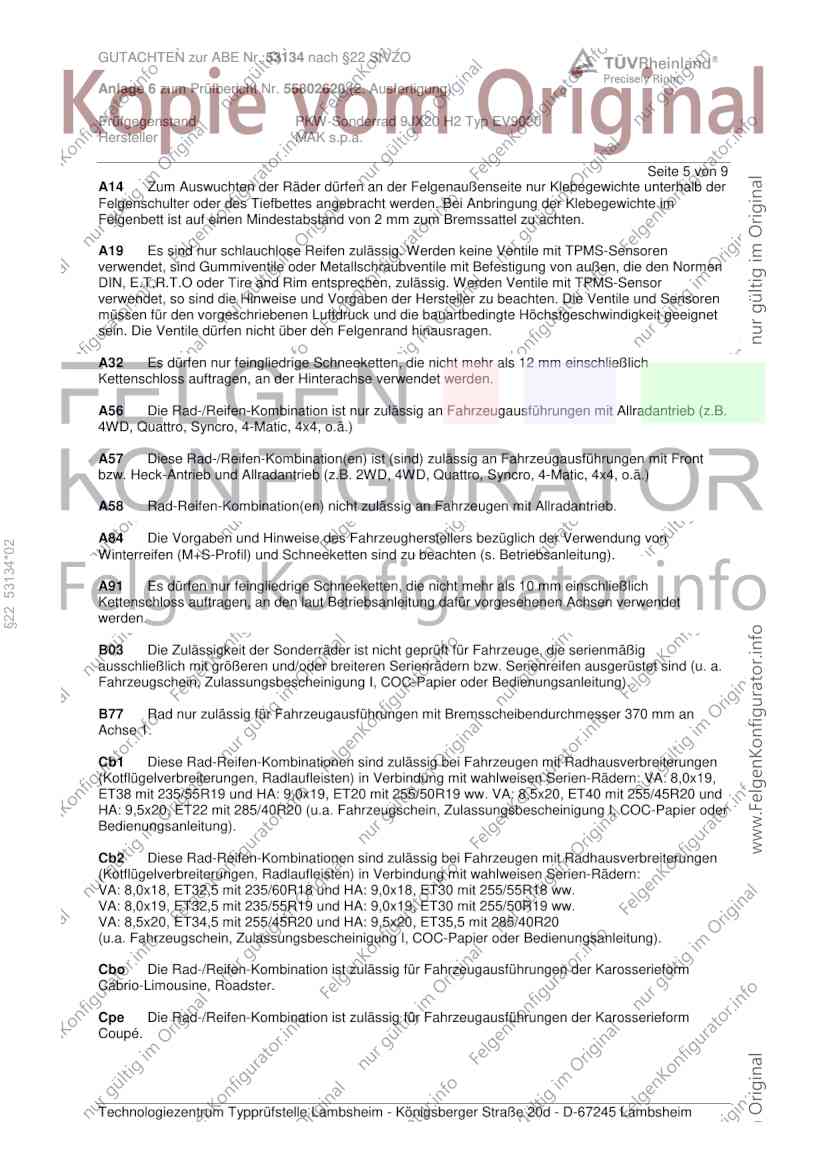

A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
§22 53134*02
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an
Achse 1.
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55802620 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 6 von 9

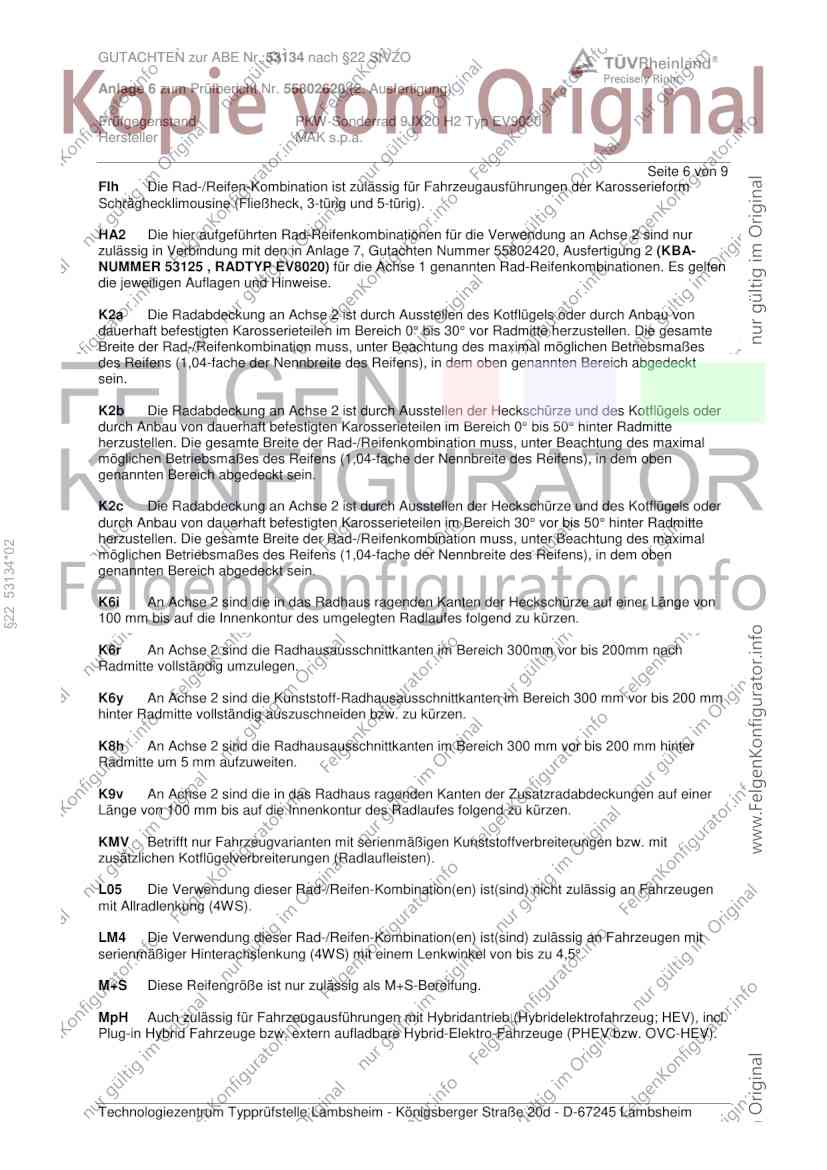

Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit den in Anlage 7, Gutachten Nummer 55802420, Ausfertigung 2 (KBA-
NUMMER 53125 , RADTYP EV8020) für die Achse 1 genannten Rad-Reifenkombinationen. Es gelten
die jeweiligen Auflagen und Hinweise.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§22 53134*02
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55802620 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 7 von 9
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§22 53134*02
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55802620 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 8 von 9

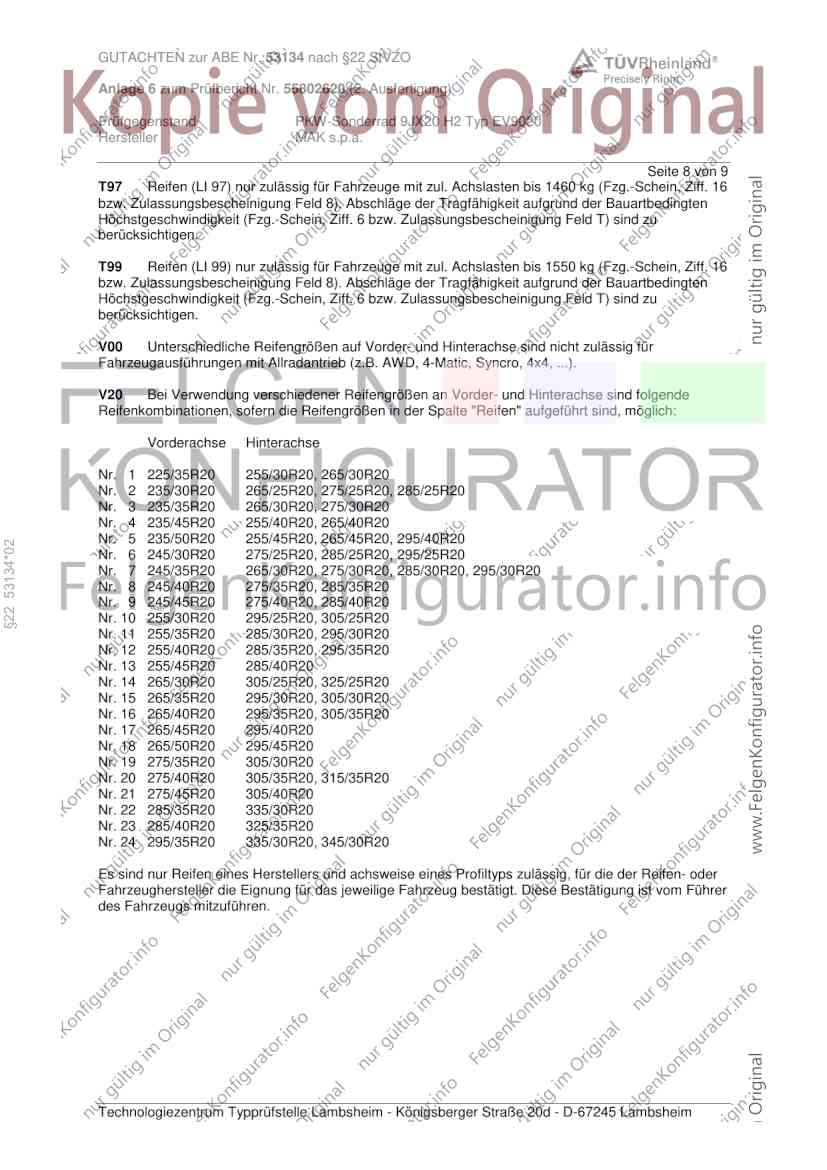

T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
§22 53134*02
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53134 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55802620 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ EV9020
Hersteller MAK s.p.a.
Seite 9 von 9
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. September 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
§22 53134*02
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum November 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. September 2023
Schmidt 00416002.DOC JR-CS
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 53134*02
special wheels for passenger cars 9 J x 20 H2
Genehmigungsnummer: 53134*02
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
EV9020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 53134*02
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 53134*02
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
12.09.2023
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55802620 (3. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 53134*02
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
5 - 7, 10, 11 2. Ausfertigung
1 - 4, 8, 9 3. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 53134*02
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 53134*02
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 26.09.2023
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 53134*02
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 53134*02
Approval No.
Ausgabedatum: 25.05.2020 letztes Änderungsdatum: 26.09.2023
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55802620 (1. Ausfertigung) 05.05.2020
55802620 (2. Ausfertigung) 19.11.2020
55802620 (3. Ausfertigung) 12.09.2023
Beschreibungsbogen Nr.: Datum:
§22 53134*02
Information document No.: Date
EV9020 28.01.2020
EV9020 25.07.2023
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "List of modifications" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 53134*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 53134
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§22 53134*02
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 53134*02
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§22 53134*02
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
