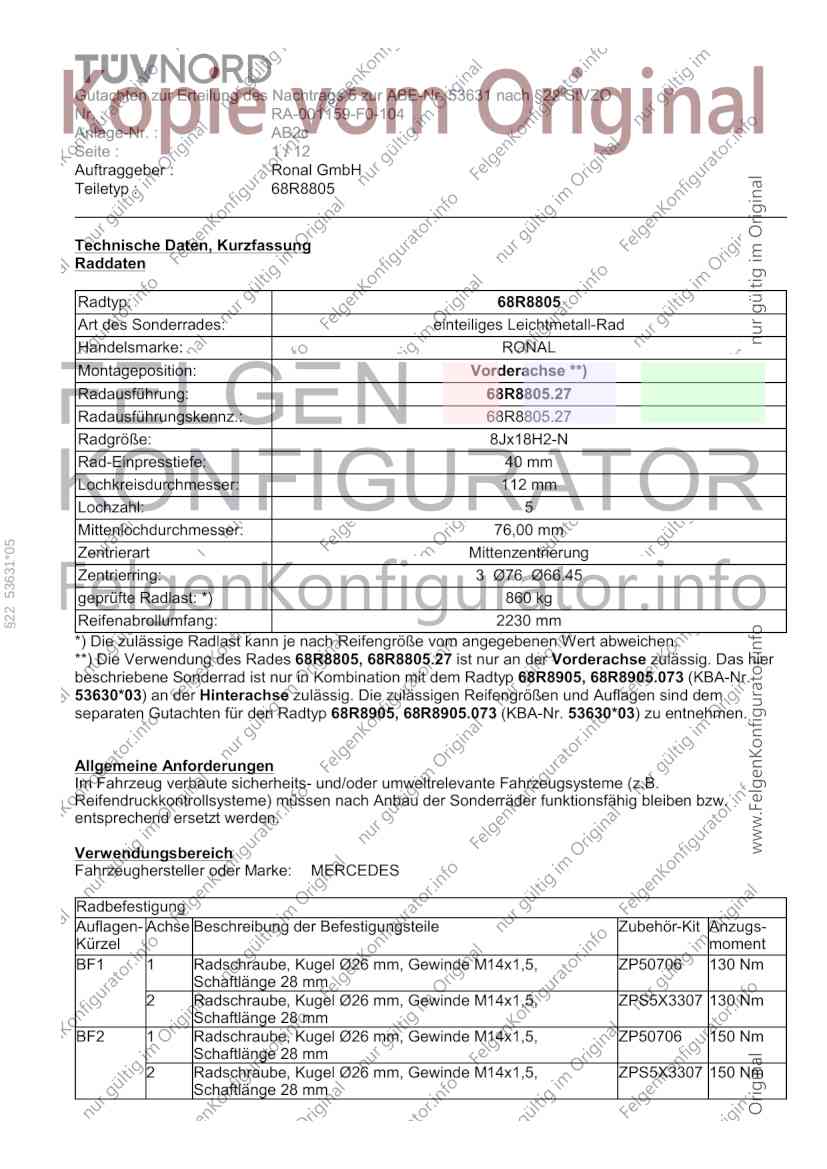

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c
Seite : 1 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 68R8805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorderachse **)
Radausführung: 68R8805.27
Radausführungskennz.: 68R8805.27
Radgröße: 8Jx18H2-N
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,00 mm
§22 53631*05
Zentrierart Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: *) 860 kg
Reifenabrollumfang: 2230 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr.
53630*03) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZP50706 130 Nm
Schaftlänge 28 mm
2 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZPS5X3307 130 Nm
Schaftlänge 28 mm
BF2 1 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZP50706 150 Nm
Schaftlänge 28 mm
2 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZPS5X3307 150 Nm
Schaftlänge 28 mm

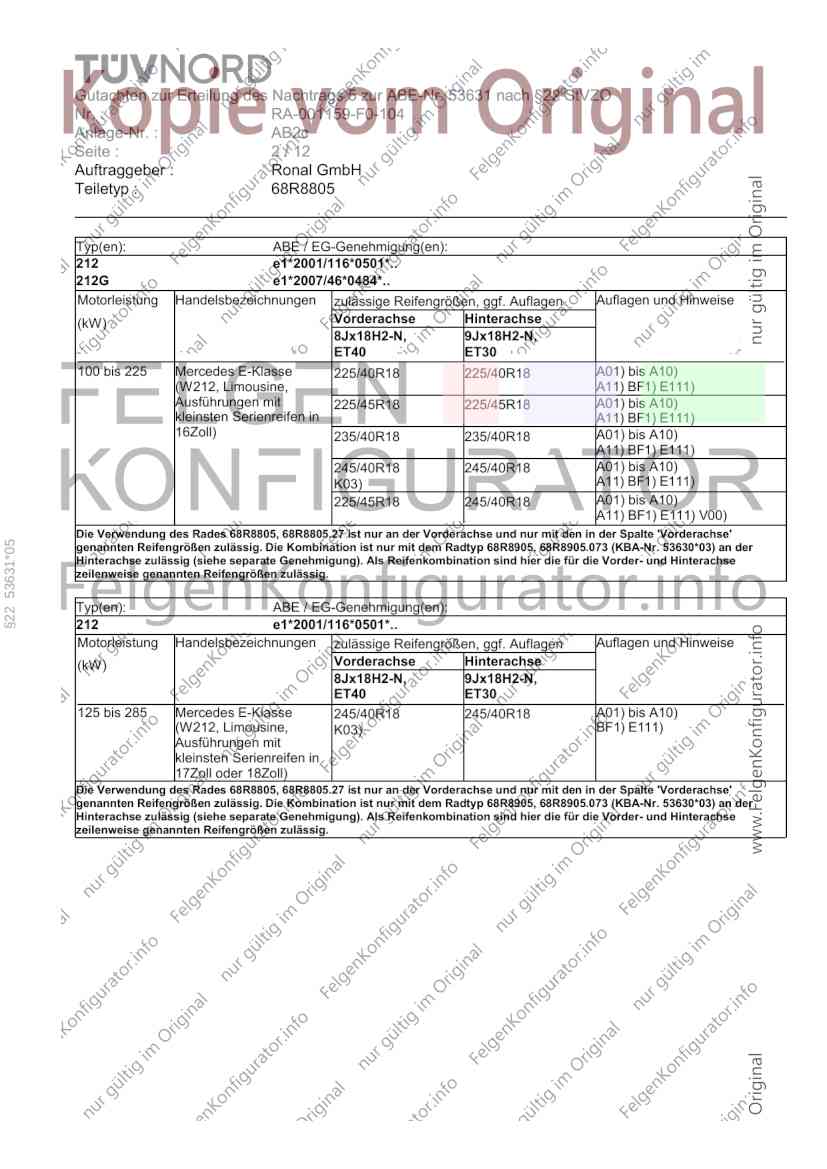

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c
Seite : 2 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
100 bis 225 Mercedes E-Klasse 225/40R18 225/40R18 A01) bis A10)
(W212, Limousine, A11) BF1) E111)
Ausführungen mit 225/45R18 225/45R18 A01) bis A10)
kleinsten Serienreifen in A11) BF1) E111)
16Zoll) 235/40R18 235/40R18 A01) bis A10)
A11) BF1) E111)
245/40R18 245/40R18 A01) bis A10)
K03) A11) BF1) E111)
225/45R18 245/40R18 A01) bis A10)
A11) BF1) E111) V00)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
§22 53631*05
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
125 bis 285 Mercedes E-Klasse 245/40R18 245/40R18 A01) bis A10)
(W212, Limousine, K03) BF1) E111)
Ausführungen mit
kleinsten Serienreifen in
17Zoll oder 18Zoll)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c

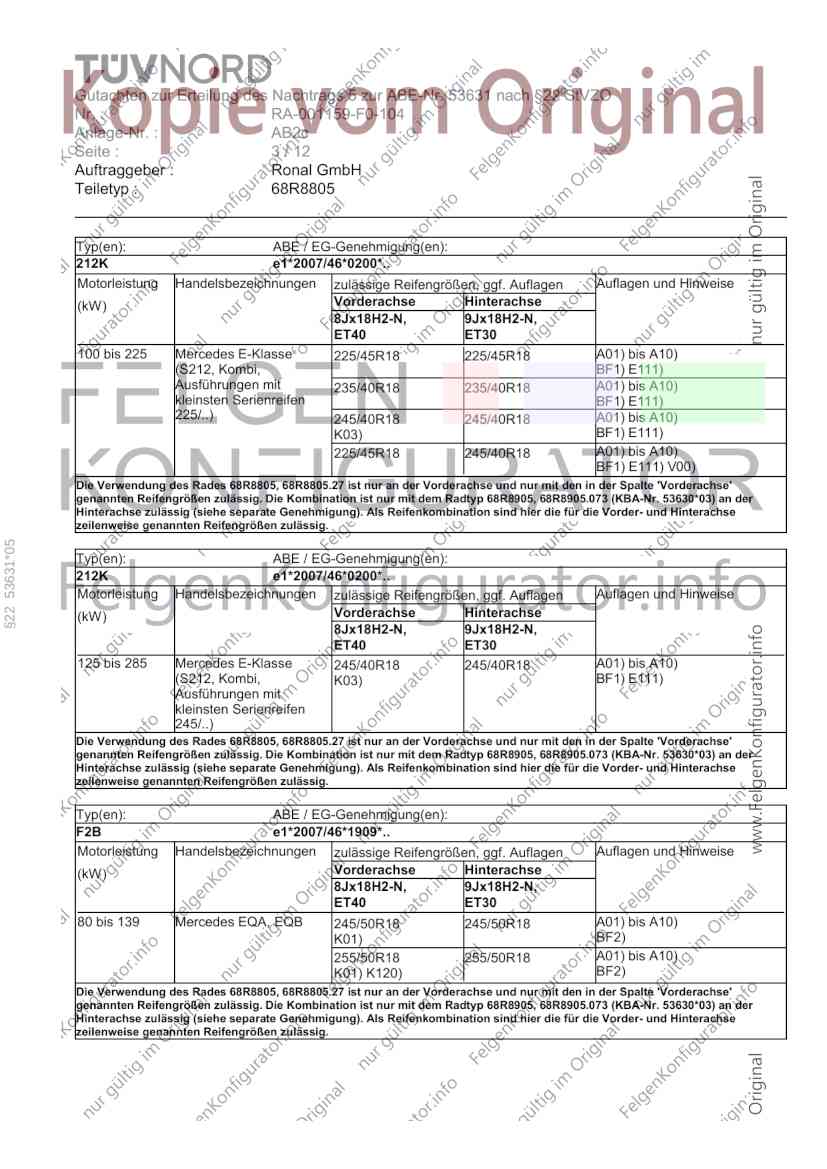

Seite : 3 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
100 bis 225 Mercedes E-Klasse 225/45R18 225/45R18 A01) bis A10)
(S212, Kombi, BF1) E111)
Ausführungen mit 235/40R18 235/40R18 A01) bis A10)
kleinsten Serienreifen BF1) E111)
225/..) 245/40R18 245/40R18 A01) bis A10)
K03) BF1) E111)
225/45R18 245/40R18 A01) bis A10)
BF1) E111) V00)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
§22 53631*05
Typ(en): ABE / EG-Genehmigung(en):
212K e1*2007/46*0200*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
125 bis 285 Mercedes E-Klasse 245/40R18 245/40R18 A01) bis A10)
(S212, Kombi, K03) BF1) E111)
Ausführungen mit
kleinsten Serienreifen
245/..)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
80 bis 139 Mercedes EQA, EQB 245/50R18 245/50R18 A01) bis A10)
K01) BF2)
255/50R18 255/50R18 A01) bis A10)
K01) K120) BF2)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c

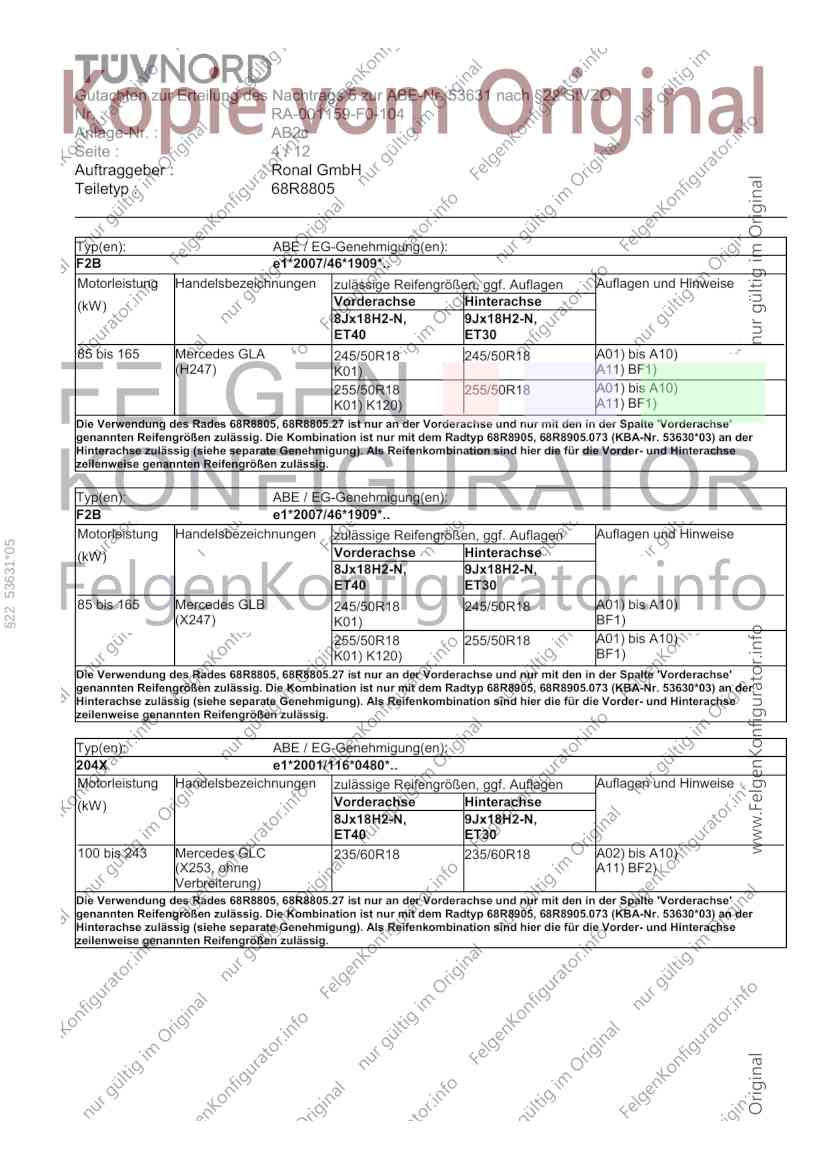

Seite : 4 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
85 bis 165 Mercedes GLA 245/50R18 245/50R18 A01) bis A10)
(H247) K01) A11) BF1)
255/50R18 255/50R18 A01) bis A10)
K01) K120) A11) BF1)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
§22 53631*05
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
85 bis 165 Mercedes GLB 245/50R18 245/50R18 A01) bis A10)
(X247) K01) BF1)
255/50R18 255/50R18 A01) bis A10)
K01) K120) BF1)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
100 bis 243 Mercedes GLC 235/60R18 235/60R18 A02) bis A10)
(X253, ohne A11) BF2)
Verbreiterung)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.

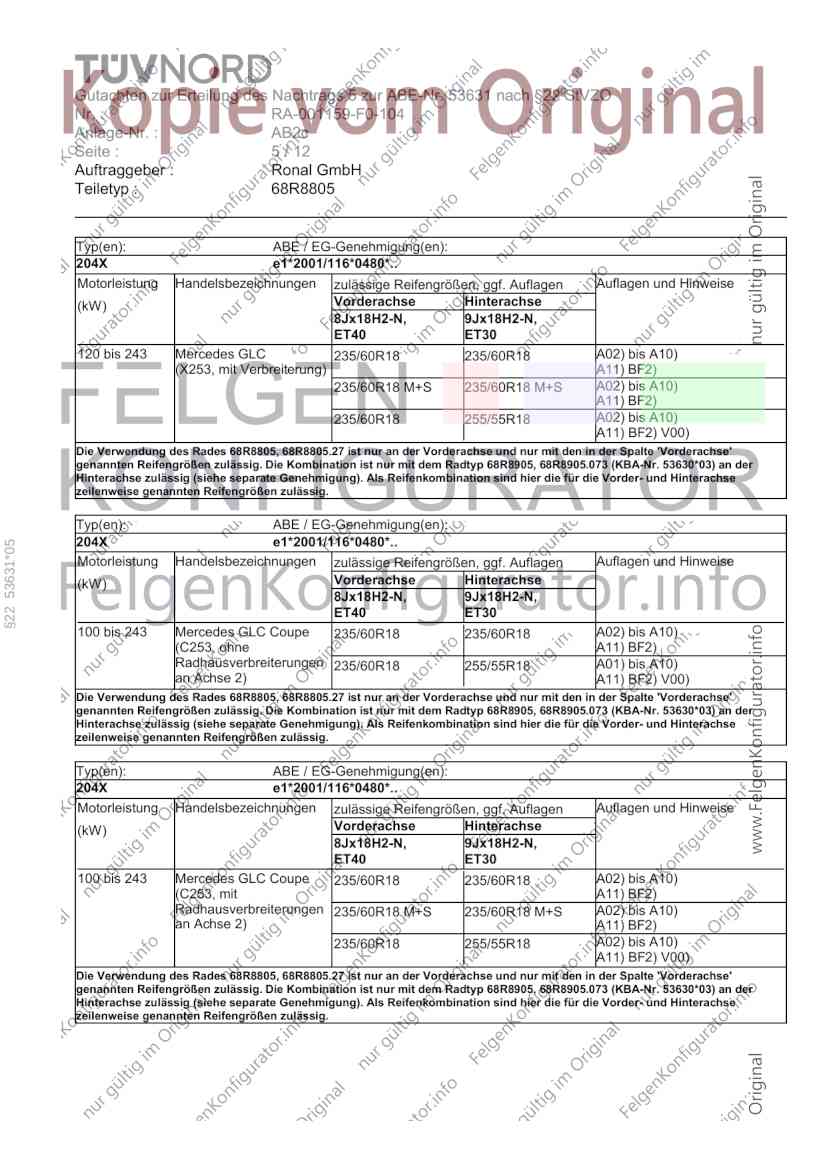

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c
Seite : 5 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
120 bis 243 Mercedes GLC 235/60R18 235/60R18 A02) bis A10)
(X253, mit Verbreiterung) A11) BF2)
235/60R18 M+S 235/60R18 M+S A02) bis A10)
A11) BF2)
235/60R18 255/55R18 A02) bis A10)
A11) BF2) V00)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
§22 53631*05
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
100 bis 243 Mercedes GLC Coupe 235/60R18 235/60R18 A02) bis A10)
(C253, ohne A11) BF2)
Radhausverbreiterungen 235/60R18 255/55R18 A01) bis A10)
an Achse 2) A11) BF2) V00)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
100 bis 243 Mercedes GLC Coupe 235/60R18 235/60R18 A02) bis A10)
(C253, mit A11) BF2)
Radhausverbreiterungen 235/60R18 M+S 235/60R18 M+S A02) bis A10)
an Achse 2) A11) BF2)
235/60R18 255/55R18 A02) bis A10)
A11) BF2) V00)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c

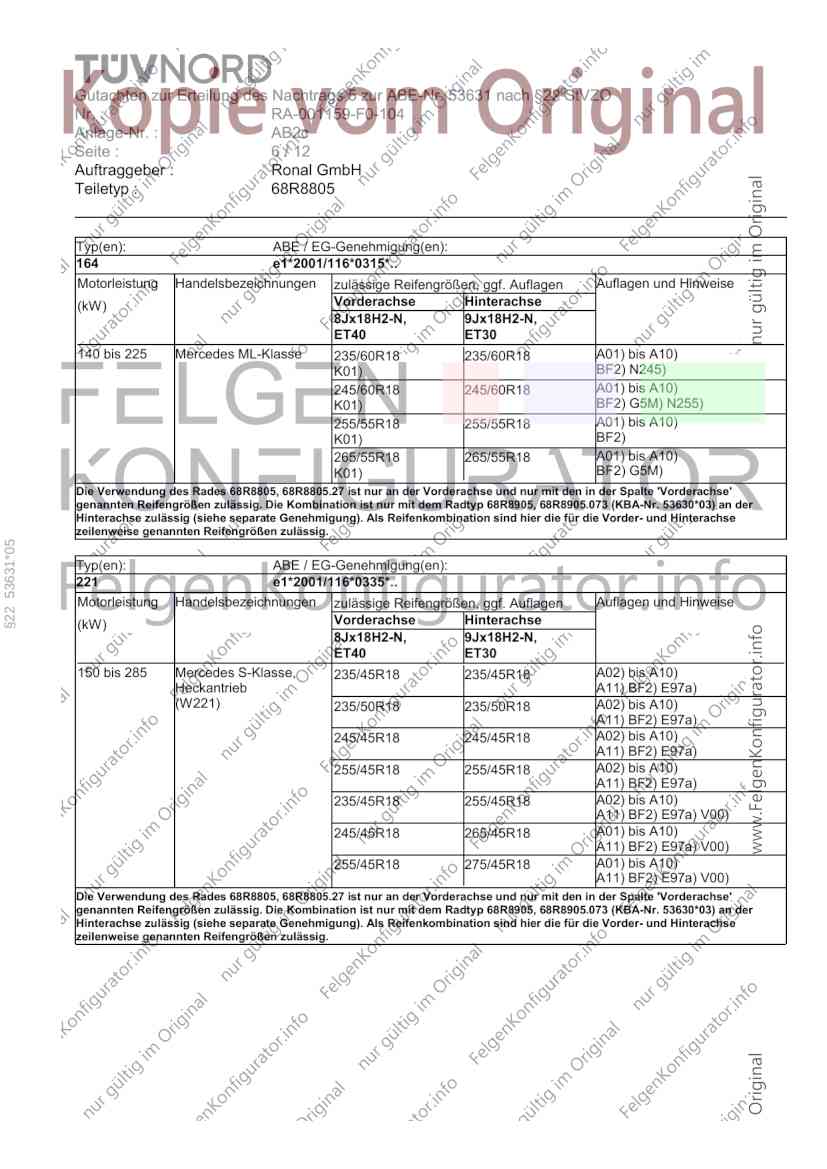

Seite : 6 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
140 bis 225 Mercedes ML-Klasse 235/60R18 235/60R18 A01) bis A10)
K01) BF2) N245)
245/60R18 245/60R18 A01) bis A10)
K01) BF2) G5M) N255)
255/55R18 255/55R18 A01) bis A10)
K01) BF2)
265/55R18 265/55R18 A01) bis A10)
K01) BF2) G5M)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
§22 53631*05
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
150 bis 285 Mercedes S-Klasse, 235/45R18 235/45R18 A02) bis A10)
Heckantrieb A11) BF2) E97a)
(W221) 235/50R18 235/50R18 A02) bis A10)
A11) BF2) E97a)
245/45R18 245/45R18 A02) bis A10)
A11) BF2) E97a)
255/45R18 255/45R18 A02) bis A10)
A11) BF2) E97a)
235/45R18 255/45R18 A02) bis A10)
A11) BF2) E97a) V00)
245/45R18 265/45R18 A01) bis A10)
A11) BF2) E97a) V00)
255/45R18 275/45R18 A01) bis A10)
A11) BF2) E97a) V00)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.

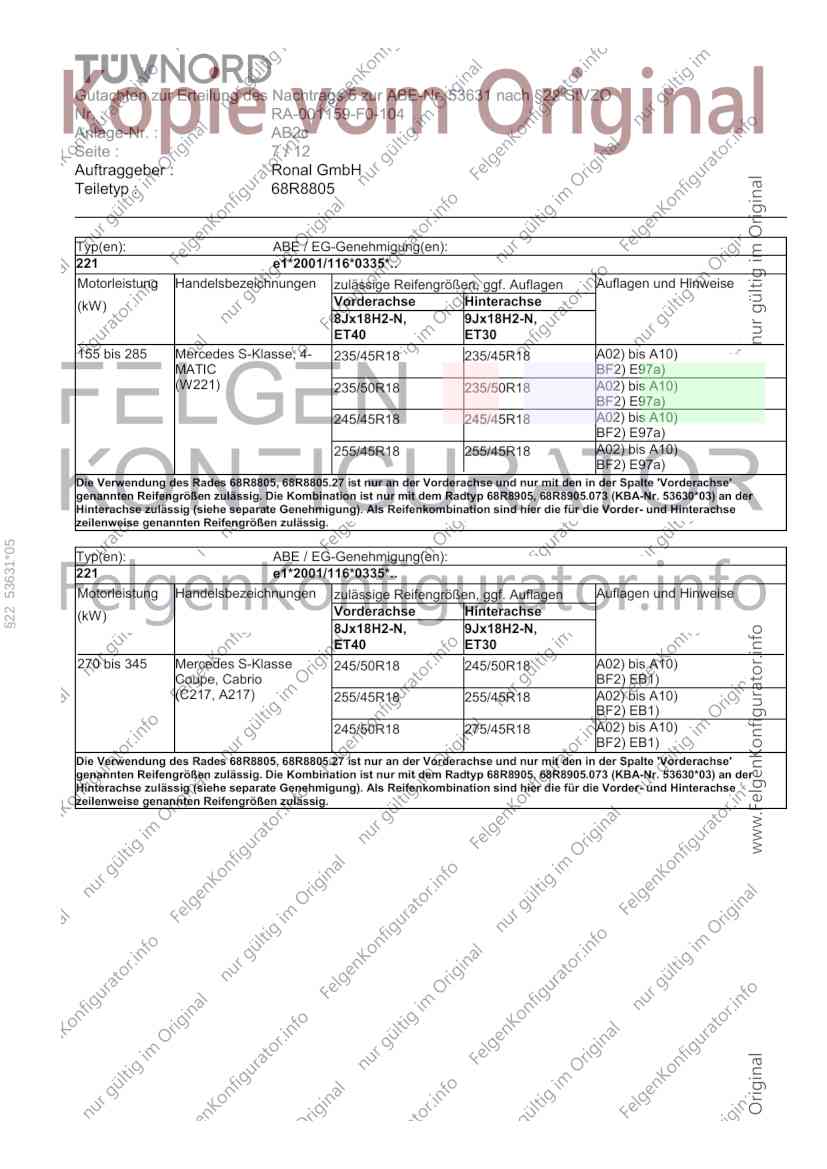

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c
Seite : 7 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
155 bis 285 Mercedes S-Klasse, 4- 235/45R18 235/45R18 A02) bis A10)
MATIC BF2) E97a)
(W221) 235/50R18 235/50R18 A02) bis A10)
BF2) E97a)
245/45R18 245/45R18 A02) bis A10)
BF2) E97a)
255/45R18 255/45R18 A02) bis A10)
BF2) E97a)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
§22 53631*05
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
270 bis 345 Mercedes S-Klasse 245/50R18 245/50R18 A02) bis A10)
Coupe, Cabrio BF2) EB1)
(C217, A217) 255/45R18 255/45R18 A02) bis A10)
BF2) EB1)
245/50R18 275/45R18 A02) bis A10)
BF2) EB1)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.

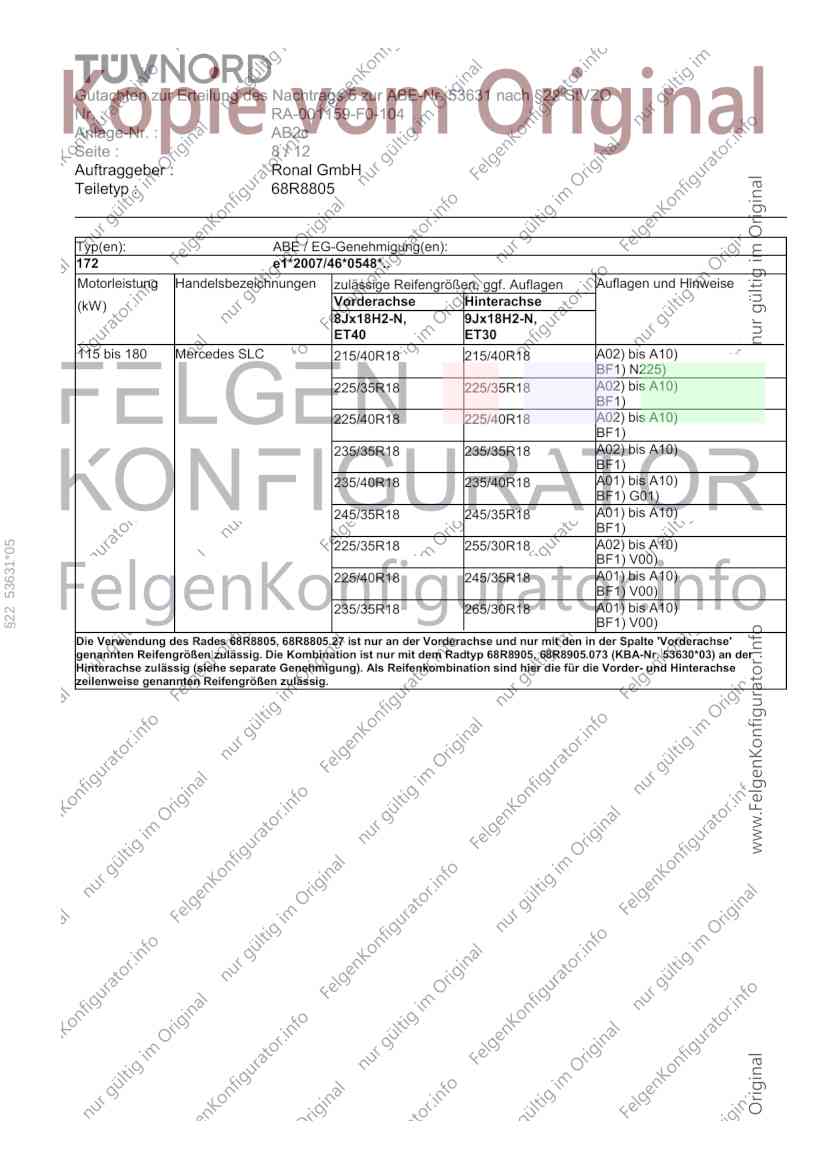

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c
Seite : 8 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
Typ(en): ABE / EG-Genehmigung(en):
172 e1*2007/46*0548*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
115 bis 180 Mercedes SLC 215/40R18 215/40R18 A02) bis A10)
BF1) N225)
225/35R18 225/35R18 A02) bis A10)
BF1)
225/40R18 225/40R18 A02) bis A10)
BF1)
235/35R18 235/35R18 A02) bis A10)
BF1)
235/40R18 235/40R18 A01) bis A10)
BF1) G01)
245/35R18 245/35R18 A01) bis A10)
BF1)
§22 53631*05
225/35R18 255/30R18 A02) bis A10)
BF1) V00)
225/40R18 245/35R18 A01) bis A10)
BF1) V00)
235/35R18 265/30R18 A01) bis A10)
BF1) V00)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.

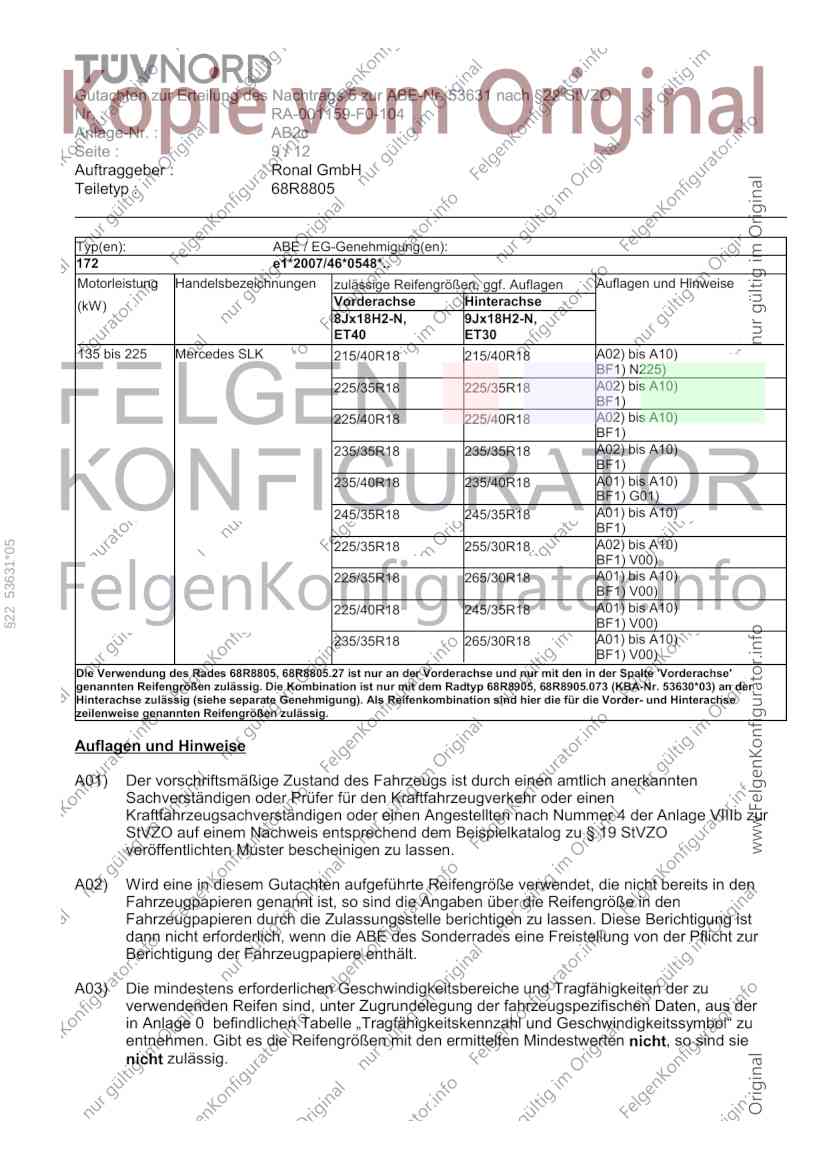

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c
Seite : 9 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
Typ(en): ABE / EG-Genehmigung(en):
172 e1*2007/46*0548*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8Jx18H2-N, 9Jx18H2-N,
ET40 ET30
135 bis 225 Mercedes SLK 215/40R18 215/40R18 A02) bis A10)
BF1) N225)
225/35R18 225/35R18 A02) bis A10)
BF1)
225/40R18 225/40R18 A02) bis A10)
BF1)
235/35R18 235/35R18 A02) bis A10)
BF1)
235/40R18 235/40R18 A01) bis A10)
BF1) G01)
245/35R18 245/35R18 A01) bis A10)
BF1)
§22 53631*05
225/35R18 255/30R18 A02) bis A10)
BF1) V00)
225/35R18 265/30R18 A01) bis A10)
BF1) V00)
225/40R18 245/35R18 A01) bis A10)
BF1) V00)
235/35R18 265/30R18 A01) bis A10)
BF1) V00)
Die Verwendung des Rades 68R8805, 68R8805.27 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R8905, 68R8905.073 (KBA-Nr. 53630*03) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.

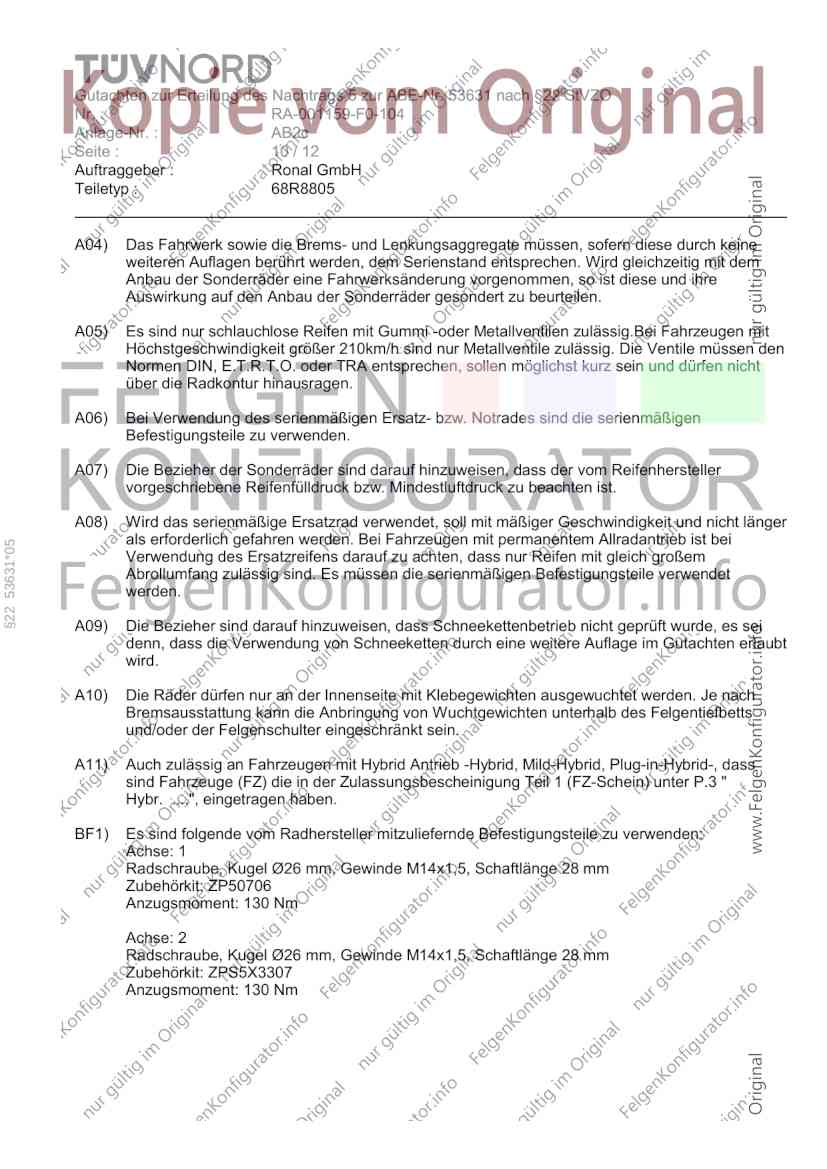

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c
Seite : 10 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
§22 53631*05
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50706
Anzugsmoment: 130 Nm
Achse: 2
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZPS5X3307
Anzugsmoment: 130 Nm

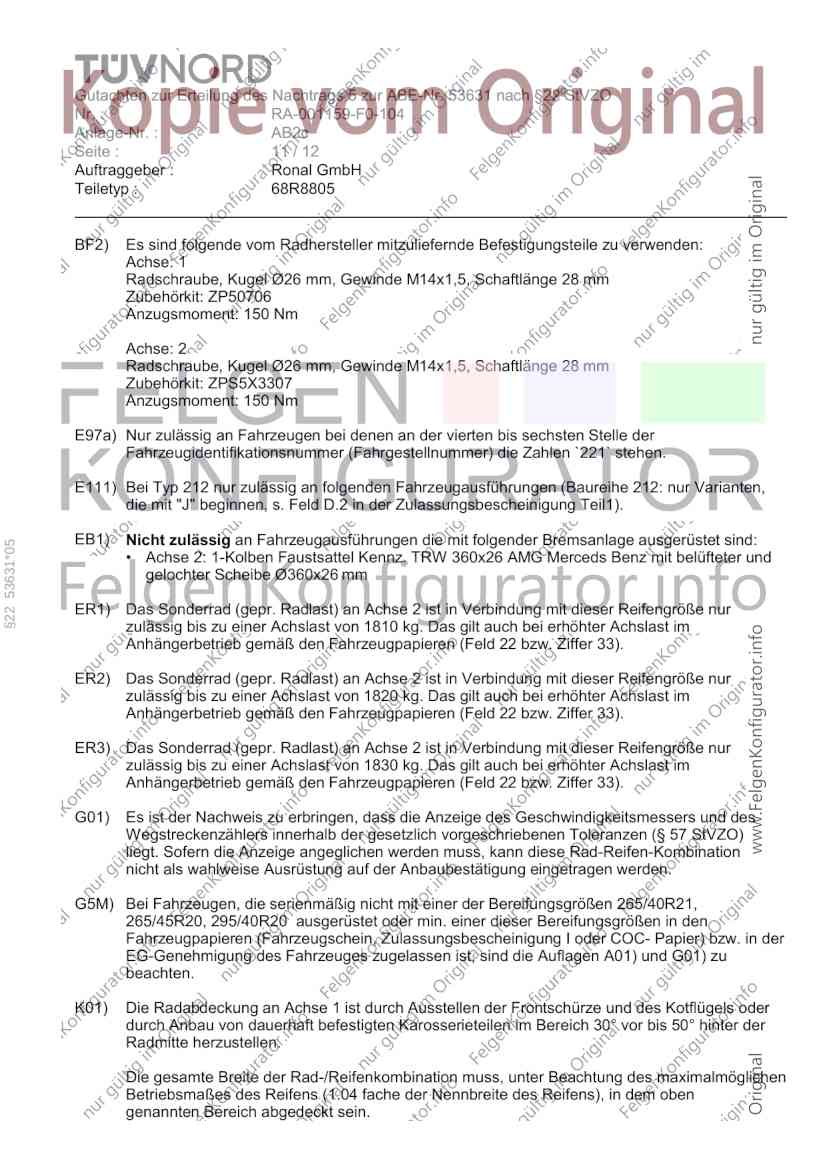

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c
Seite : 11 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50706
Anzugsmoment: 150 Nm
Achse: 2
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZPS5X3307
Anzugsmoment: 150 Nm
E97a) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die Zahlen `221` stehen.
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur Varianten,
die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
§22 53631*05
• Achse 2: 1-Kolben Faustsattel Kennz. TRW 360x26 AMG Merceds Benz mit belüfteter und
gelochter Scheibe Ø360x26 mm
ER1) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur
zulässig bis zu einer Achslast von 1810 kg. Das gilt auch bei erhöhter Achslast im
Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur
zulässig bis zu einer Achslast von 1820 kg. Das gilt auch bei erhöhter Achslast im
Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur
zulässig bis zu einer Achslast von 1830 kg. Das gilt auch bei erhöhter Achslast im
Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G5M) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 265/40R21,
265/45R20, 295/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

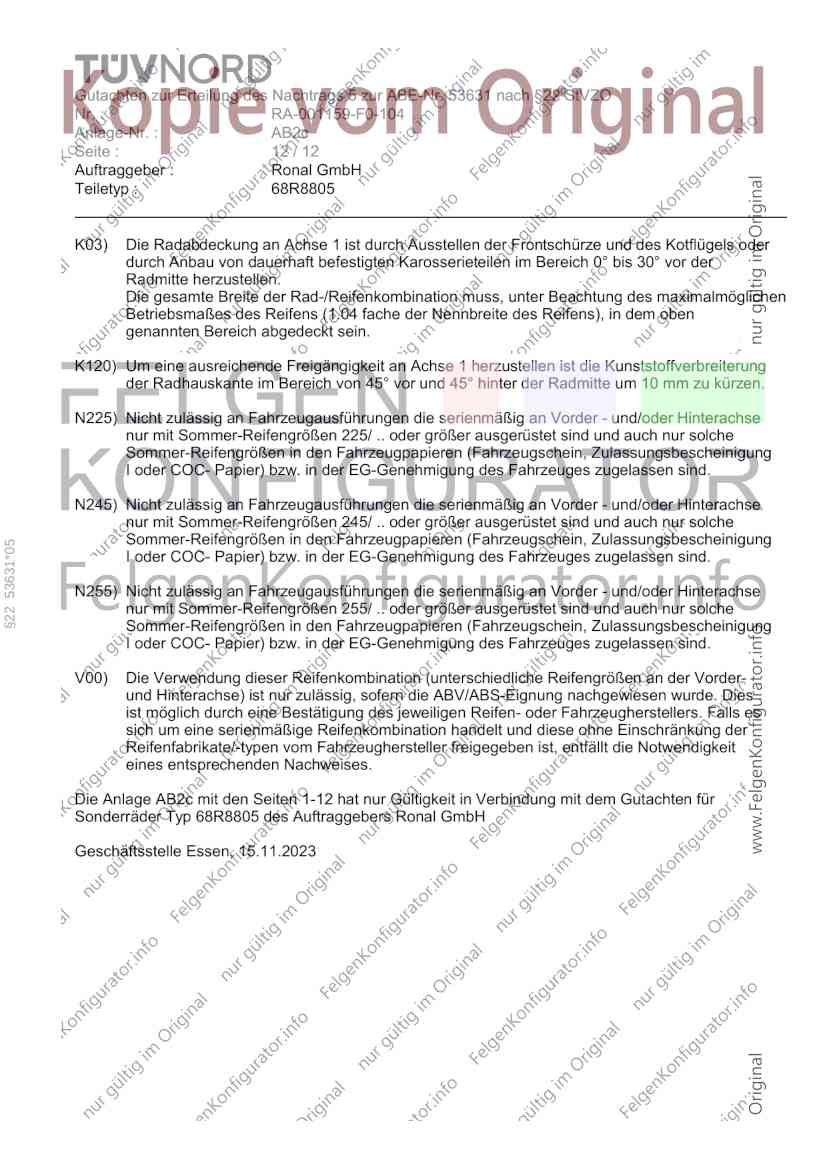

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 53631 nach §22 StVZO
Nr. : RA-001159-F0-104
Anlage-Nr. : AB2c
Seite : 12 / 12
Auftraggeber : Ronal GmbH
Teiletyp : 68R8805
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K120) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
§22 53631*05
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage AB2c mit den Seiten 1-12 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 68R8805 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 15.11.2023
