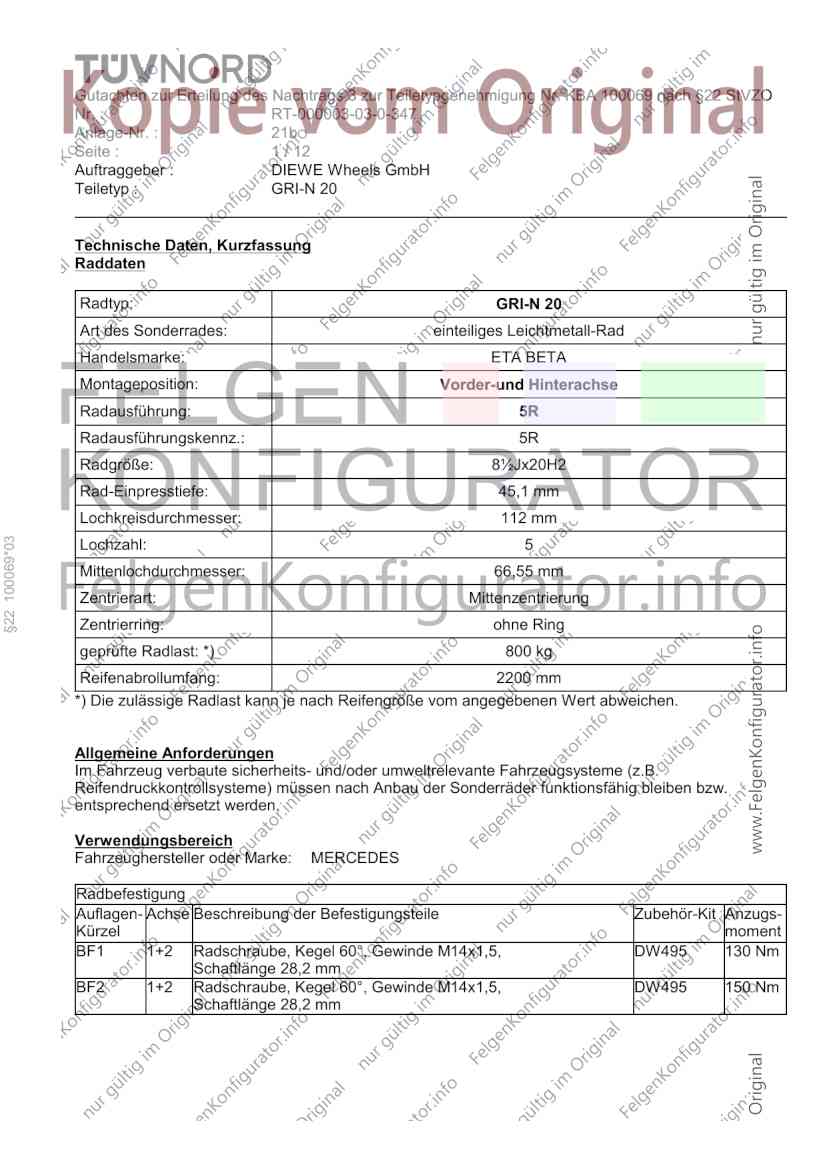

Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 1 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Technische Daten, Kurzfassung
Raddaten
Radtyp: GRI-N 20
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ETA BETA
Montageposition: Vorder-und Hinterachse
Radausführung: 5R
Radausführungskennz.: 5R
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 45,1 mm
Lochkreisdurchmesser: 112 mm
§22 100069*03
Lochzahl: 5
Mittenlochdurchmesser: 66,55 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2200 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, DW495 130 Nm
Schaftlänge 28,2 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, DW495 150 Nm
Schaftlänge 28,2 mm

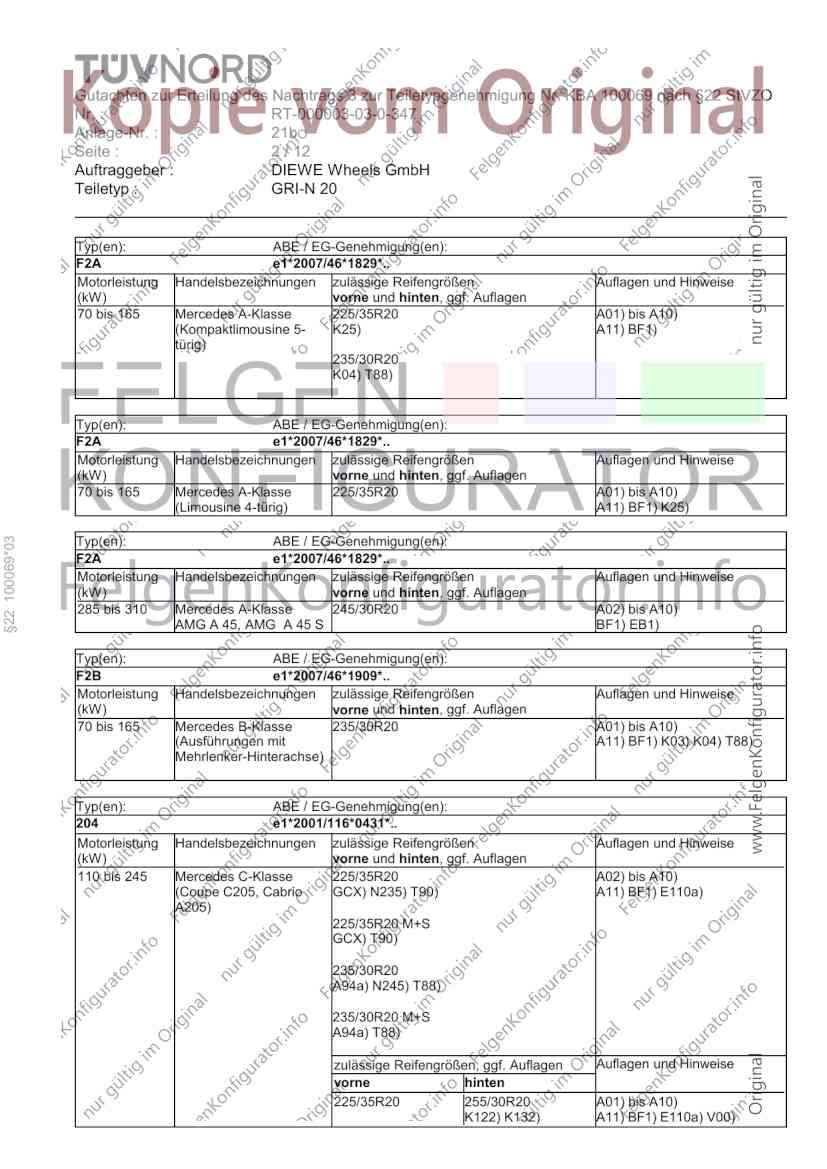

Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 2 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Typ(en): ABE / EG-Genehmigung(en):
F2A e1*2007/46*1829*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 165 Mercedes A-Klasse 225/35R20 A01) bis A10)
(Kompaktlimousine 5- K25) A11) BF1)
türig)
235/30R20
K04) T88)
Typ(en): ABE / EG-Genehmigung(en):
F2A e1*2007/46*1829*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 165 Mercedes A-Klasse 225/35R20 A01) bis A10)
(Limousine 4-türig) A11) BF1) K25)
§22 100069*03
Typ(en): ABE / EG-Genehmigung(en):
F2A e1*2007/46*1829*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
285 bis 310 Mercedes A-Klasse 245/30R20 A02) bis A10)
AMG A 45, AMG A 45 S BF1) EB1)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 165 Mercedes B-Klasse 235/30R20 A01) bis A10)
(Ausführungen mit A11) BF1) K03) K04) T88)
Mehrlenker-Hinterachse)
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 245 Mercedes C-Klasse 225/35R20 A02) bis A10)
(Coupe C205, Cabrio GCX) N235) T90) A11) BF1) E110a)
A205)
225/35R20 M+S
GCX) T90)
235/30R20
A94a) N245) T88)
235/30R20 M+S
A94a) T88)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K122) K132) A11) BF1) E110a) V00)
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 3 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 225/35R20 A02) bis A10)
(Limousine, W205) GH1) N235) T90) A11) BF1) E103)
225/35R20 M+S
GH1) T90)
235/30R20
N245) T88)
235/30R20 M+S
T88)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
§22 100069*03
225/35R20 255/30R20 A01) bis A10)
K04) K122) T92) A11) BF1) E103) GB6) V00)
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 245 Mercedes C-Klasse 225/35R20 A02) bis A10)
(Kombi, S205) N235) A11) BF1) E103) GCX) T90)
225/35R20 M+S
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A01) bis A10)
K04) K122) T92) A11) BF1) E103) GCU) V00)
Typ(en): ABE / EG-Genehmigung(en):
F2CLA e1*2007/46*1912*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 Mercedes CLA 35 AMG 245/30R20 A01) bis A10)
(Limousine, Kombi) BF1) K14)
Typ(en): ABE / EG-Genehmigung(en):
F2CLA e1*2007/46*1912*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
285 bis 310 Mercedes CLA 45 245/30R20 A02) bis A10)
AMG , CLA AMG 45 S BF1) N255)
(Limousine, Kombi)
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 4 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

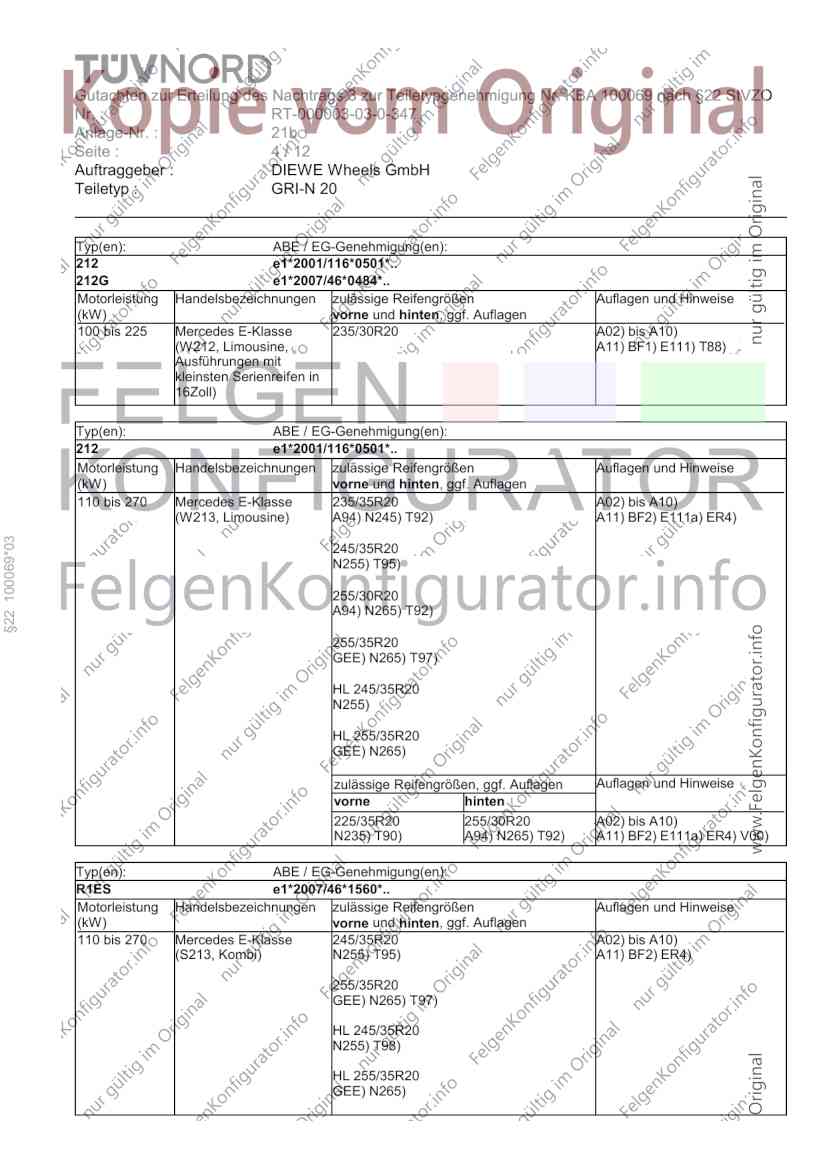

Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 225 Mercedes E-Klasse 235/30R20 A02) bis A10)
(W212, Limousine, A11) BF1) E111) T88)
Ausführungen mit
kleinsten Serienreifen in
16Zoll)
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 Mercedes E-Klasse 235/35R20 A02) bis A10)
(W213, Limousine) A94) N245) T92) A11) BF2) E111a) ER4)
§22 100069*03
245/35R20
N255) T95)
255/30R20
A94) N265) T92)
255/35R20
GEE) N265) T97)
HL 245/35R20
N255)
HL 255/35R20
GEE) N265)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/35R20 255/30R20 A02) bis A10)
N235) T90) A94) N265) T92) A11) BF2) E111a) ER4) V00)
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 270 Mercedes E-Klasse 245/35R20 A02) bis A10)
(S213, Kombi) N255) T95) A11) BF2) ER4)
255/35R20
GEE) N265) T97)
HL 245/35R20
N255) T98)
HL 255/35R20
GEE) N265)
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 5 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 139 Mercedes EQA, EQB 235/40R20 A01) bis A10)
T96) BF2) K01)
235/45R20
K120)
245/40R20
K04)
255/40R20
K02) K120)
Typ(en): ABE / EG-Genehmigung(en):
E2EQEW e1*2018/858*00036*..
§22 100069*03
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
109 bis 135 Mercedes EQE 235/45R20 A02) bis A10)
(V295, ohne und mit N245) T100) A94) BF2) E130) ER4)
Hinterachslenkung bis 5°,
SA Code 201, nicht für 235/45R20 M+S
AMG) T100) W245)
255/40R20
Typ(en): ABE / EG-Genehmigung(en):
E2EQEW e1*2018/858*00036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
109 bis 135 Mercedes EQE 235/45R20 A02) bis A10)
(V295, Hinterachslenkung N245) T100) A94) BF2) E130a) ER4)
10°, SA Code 216, nicht
für AMG) 255/40R20
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Mercedes GLA 235/35R20 A02) bis A10)
BF1)
245/35R20
Typ(en): ABE / EG-Genehmigung(en):
245G e1*2001/116*0470*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
265 bis 280 Mercedes GLA45 AMG 245/35R20 A02) bis A10)
BF1)

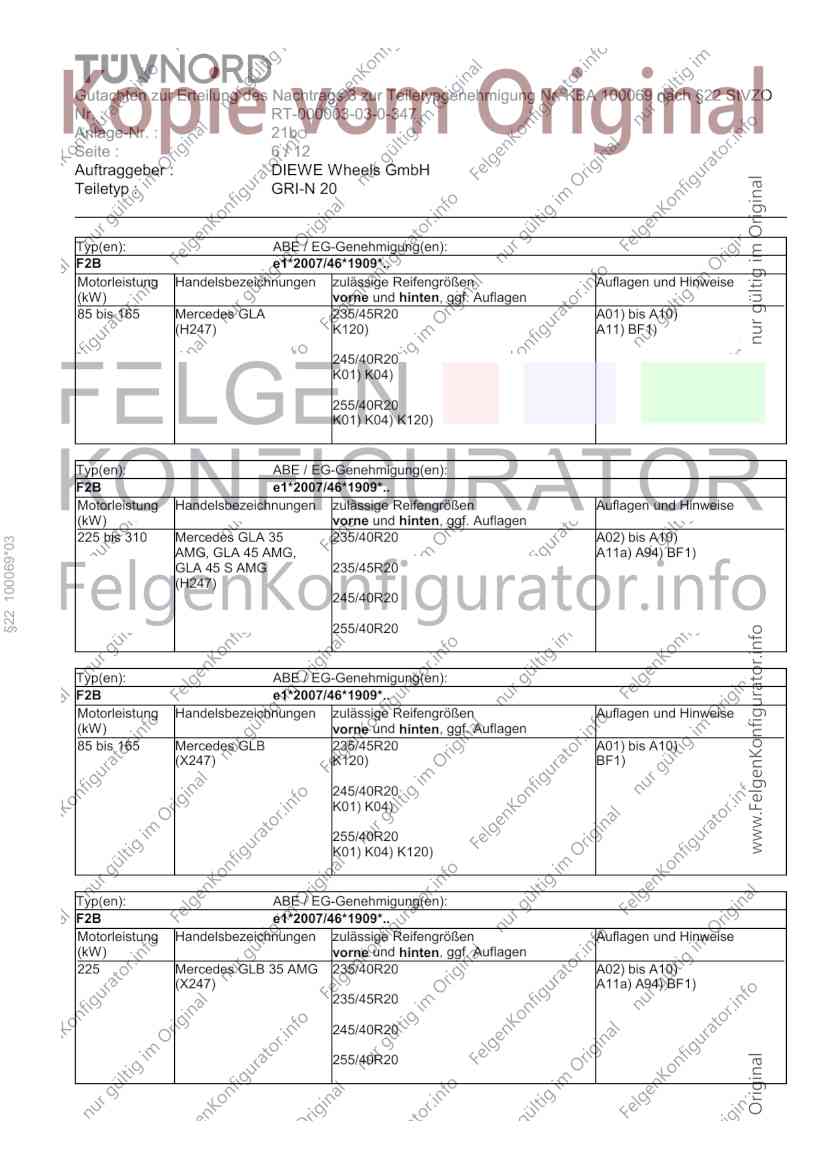

Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 6 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLA 235/45R20 A01) bis A10)
(H247) K120) A11) BF1)
245/40R20
K01) K04)
255/40R20
K01) K04) K120)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 310 Mercedes GLA 35 235/40R20 A02) bis A10)
§22 100069*03
AMG, GLA 45 AMG, A11a) A94) BF1)
GLA 45 S AMG 235/45R20
(H247)
245/40R20
255/40R20
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 165 Mercedes GLB 235/45R20 A01) bis A10)
(X247) K120) BF1)
245/40R20
K01) K04)
255/40R20
K01) K04) K120)
Typ(en): ABE / EG-Genehmigung(en):
F2B e1*2007/46*1909*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 Mercedes GLB 35 AMG 235/40R20 A02) bis A10)
(X247) A11a) A94) BF1)
235/45R20
245/40R20
255/40R20
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 7 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

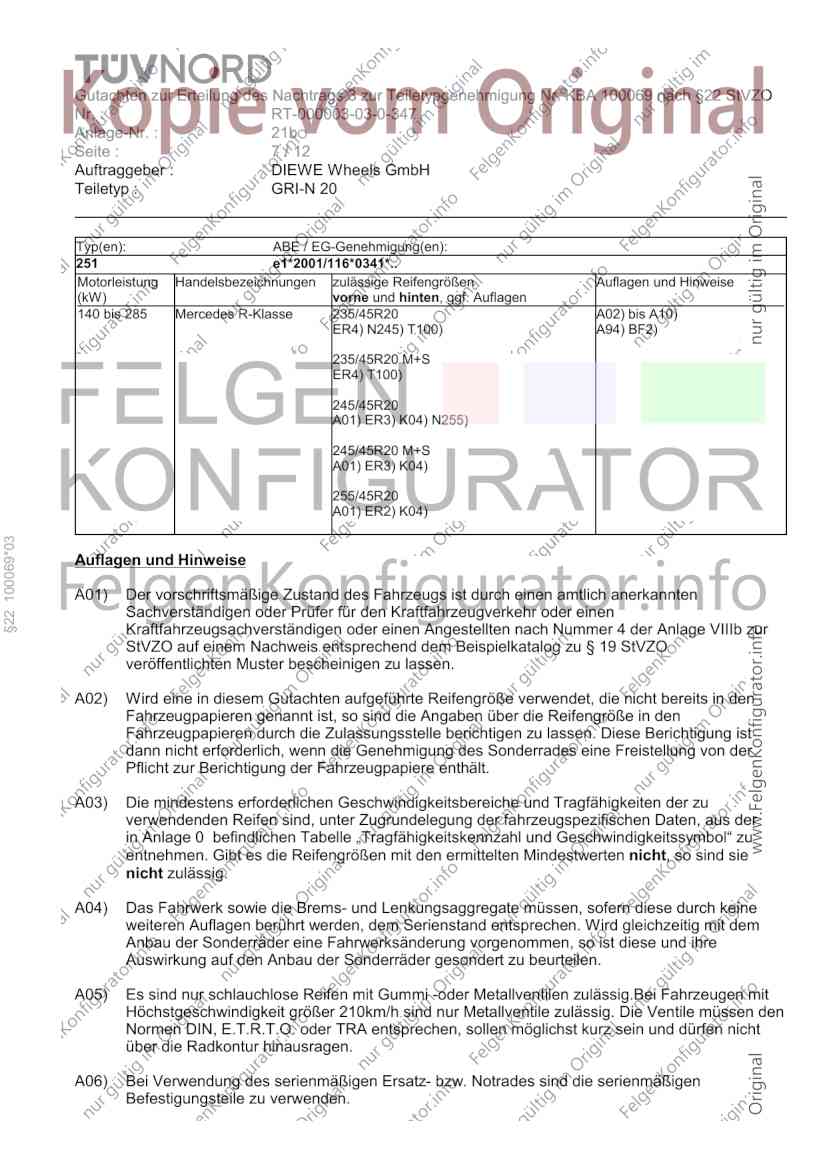

Typ(en): ABE / EG-Genehmigung(en):
251 e1*2001/116*0341*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 285 Mercedes R-Klasse 235/45R20 A02) bis A10)
ER4) N245) T100) A94) BF2)
235/45R20 M+S
ER4) T100)
245/45R20
A01) ER3) K04) N255)
245/45R20 M+S
A01) ER3) K04)
255/45R20
A01) ER2) K04)
§22 100069*03
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 8 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

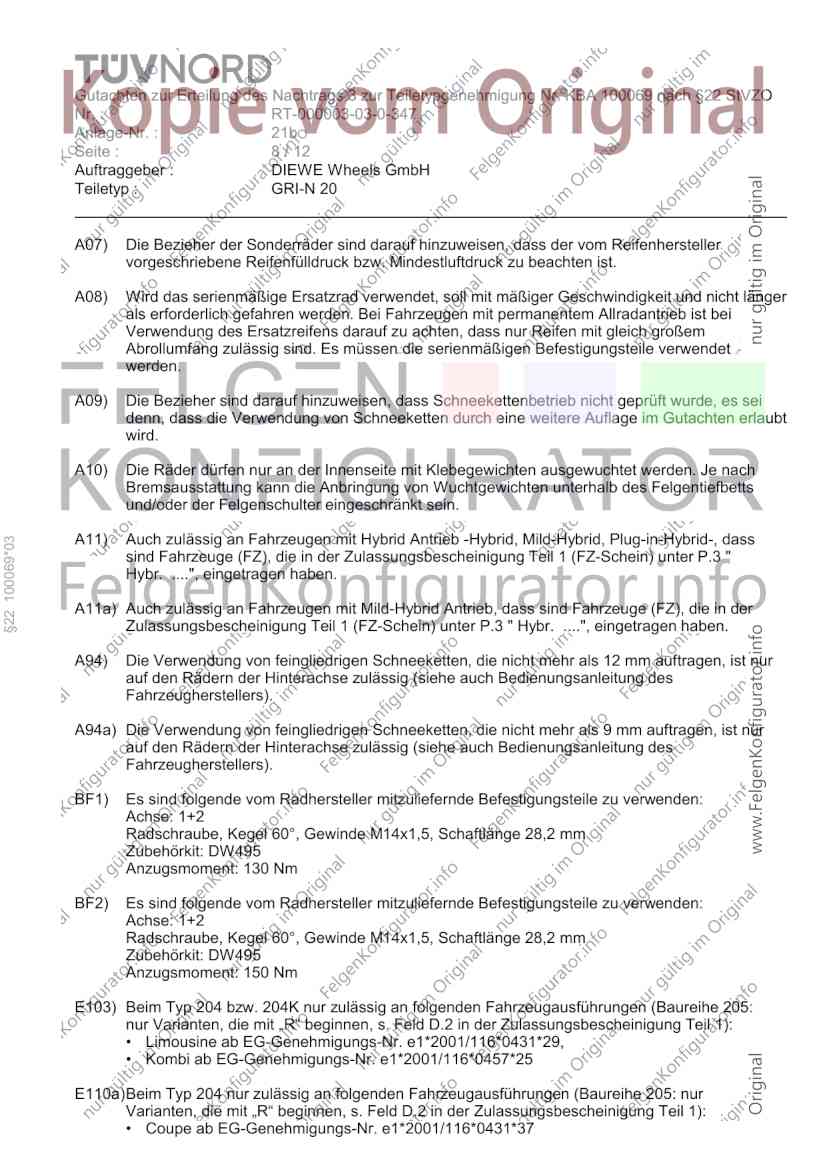

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
§22 100069*03
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A11a) Auch zulässig an Fahrzeugen mit Mild-Hybrid Antrieb, dass sind Fahrzeuge (FZ), die in der
Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....", eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,2 mm
Zubehörkit: DW495
Anzugsmoment: 130 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,2 mm
Zubehörkit: DW495
Anzugsmoment: 150 Nm
E103) Beim Typ 204 bzw. 204K nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205:
nur Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
• Limousine ab EG-Genehmigungs-Nr. e1*2001/116*0431*29,
• Kombi ab EG-Genehmigungs-Nr. e1*2001/116*0457*25
E110a)Beim Typ 204 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 205: nur
Varianten, die mit „R“ beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1):
• Coupe ab EG-Genehmigungs-Nr. e1*2001/116*0431*37
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 9 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

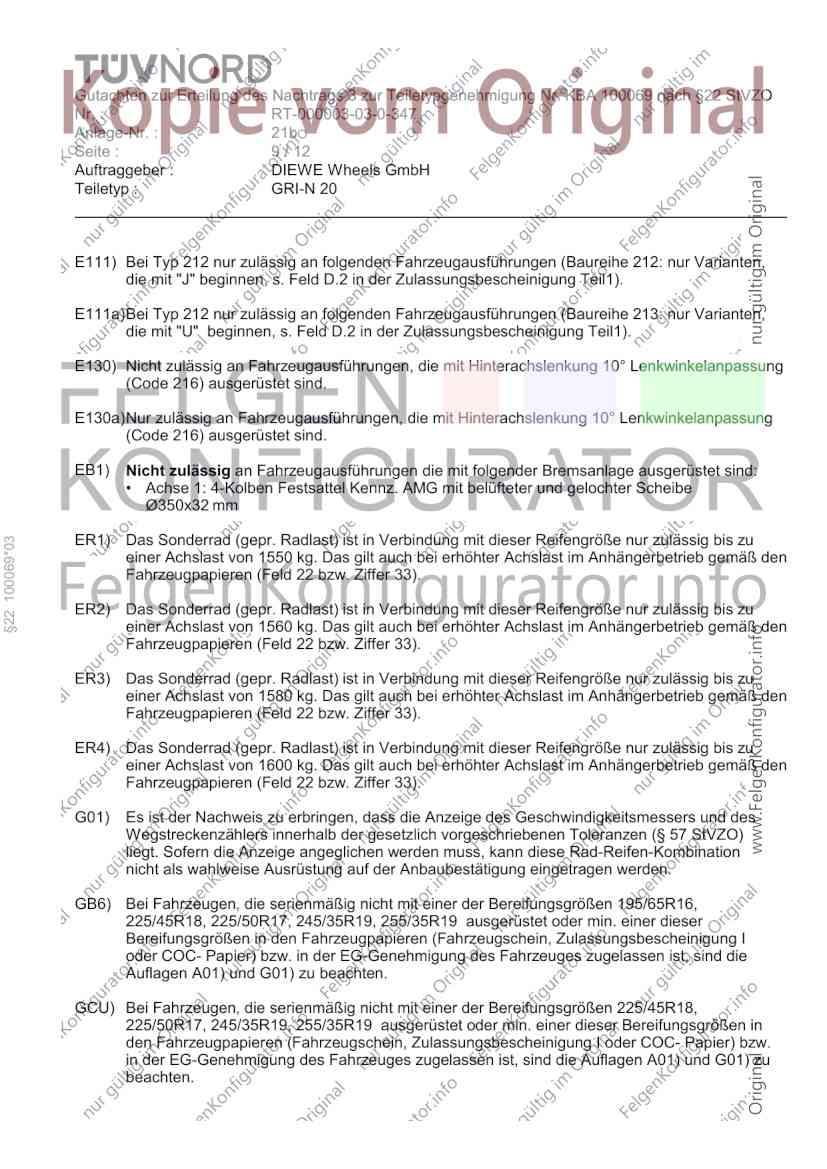

E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur Varianten,
die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E111a)Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213: nur Varianten,
die mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E130) Nicht zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
(Code 216) ausgerüstet sind.
E130a)Nur zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
(Code 216) ausgerüstet sind.
EB1) Nicht zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 4-Kolben Festsattel Kennz. AMG mit belüfteter und gelochter Scheibe
Ø350x32 mm
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
§22 100069*03
einer Achslast von 1550 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1560 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1580 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER4) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1600 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GB6) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 225/50R17, 245/35R19, 255/35R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
GCU) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
225/50R17, 245/35R19, 255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 10 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

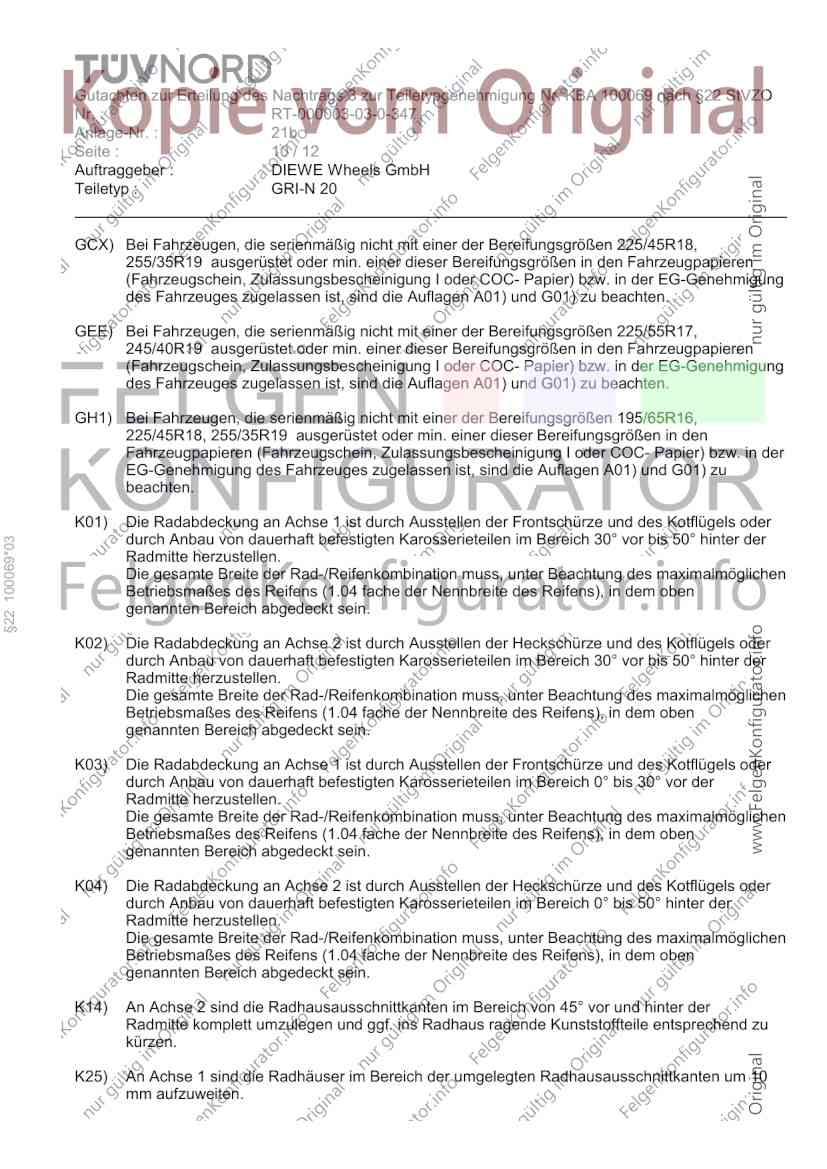

GCX) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GEE) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GH1) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R16,
225/45R18, 255/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
§22 100069*03
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend zu
kürzen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 11 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

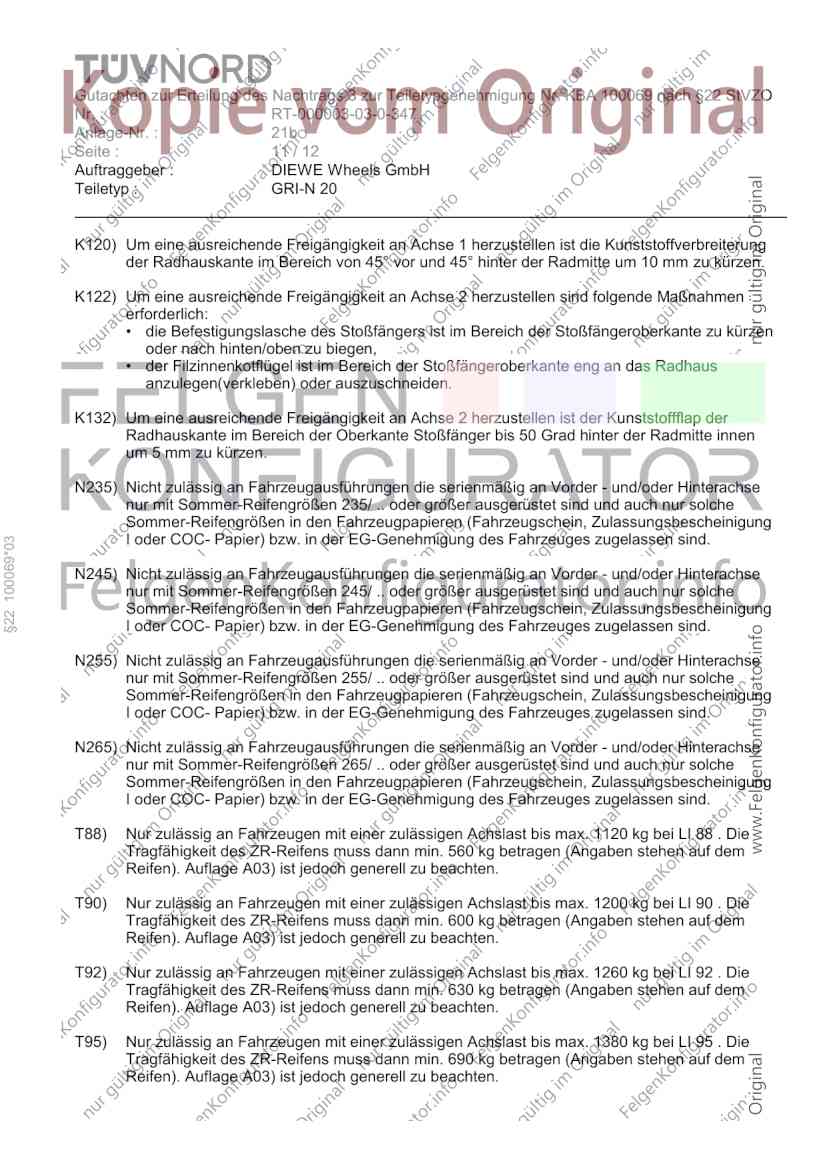

K120) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen ist die Kunststoffverbreiterung
der Radhauskante im Bereich von 45° vor und 45° hinter der Radmitte um 10 mm zu kürzen.
K122) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante zu kürzen
oder nach hinten/oben zu biegen,
• der Filzinnenkotflügel ist im Bereich der Stoßfängeroberkante eng an das Radhaus
anzulegen(verkleben) oder auszuschneiden.
K132) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen ist der Kunststoffflap der
Radhauskante im Bereich der Oberkante Stoßfänger bis 50 Grad hinter der Radmitte innen
um 5 mm zu kürzen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
§22 100069*03
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung des Nachtrags 3 zur Teiletypgenehmigung Nr. KBA 100069 nach §22 StVZO
Nr. : RT-000003-03-0-347
Anlage-Nr. : 21b
Seite : 12 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : GRI-N 20

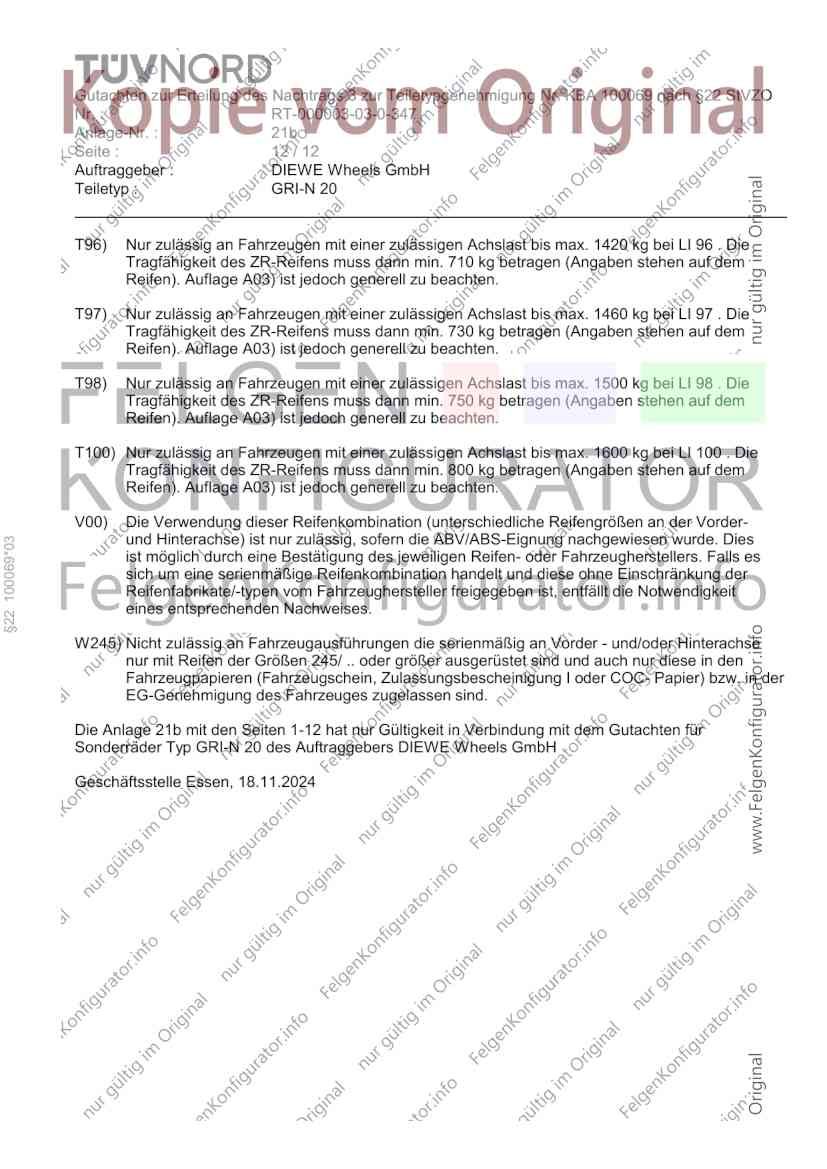

T96) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg bei LI 96 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 710 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
§22 100069*03
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
W245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 245/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 21b mit den Seiten 1-12 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ GRI-N 20 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 18.11.2024
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 100069*03
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
