GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0112205
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell C25
Typ C25 1020
Radgröße 10Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
C25 1020 32 82S 1570/02 CMS / ohne Ring 5/112/66,6 32 1000 2450
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 28, Gutachten Nummer 55026721, Ausfertigung 1
(KBA-NUMMER 53330 , RADTYP C25 8520) für die Achse 1 genannten Rad-Reifenkombinationen. Es
gelten die jeweiligen Auflagen und Hinweise.
§22 55666*00
Kennzeichnungen
KBA-Nummer 55666
Herstellerzeichen CMS
Radtyp und Ausführung C25 1020 (s.o.)
Radgröße 10Jx20H2
Einpresstiefe ET 32
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel Ø28mm 150 45 Serie
S02 Schraube M14x1,5 Kugel Ø28mm 130 42 Z85OR
S03 Schraube M14x1,5 Kugel Ø28mm 150 42 Z85OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH

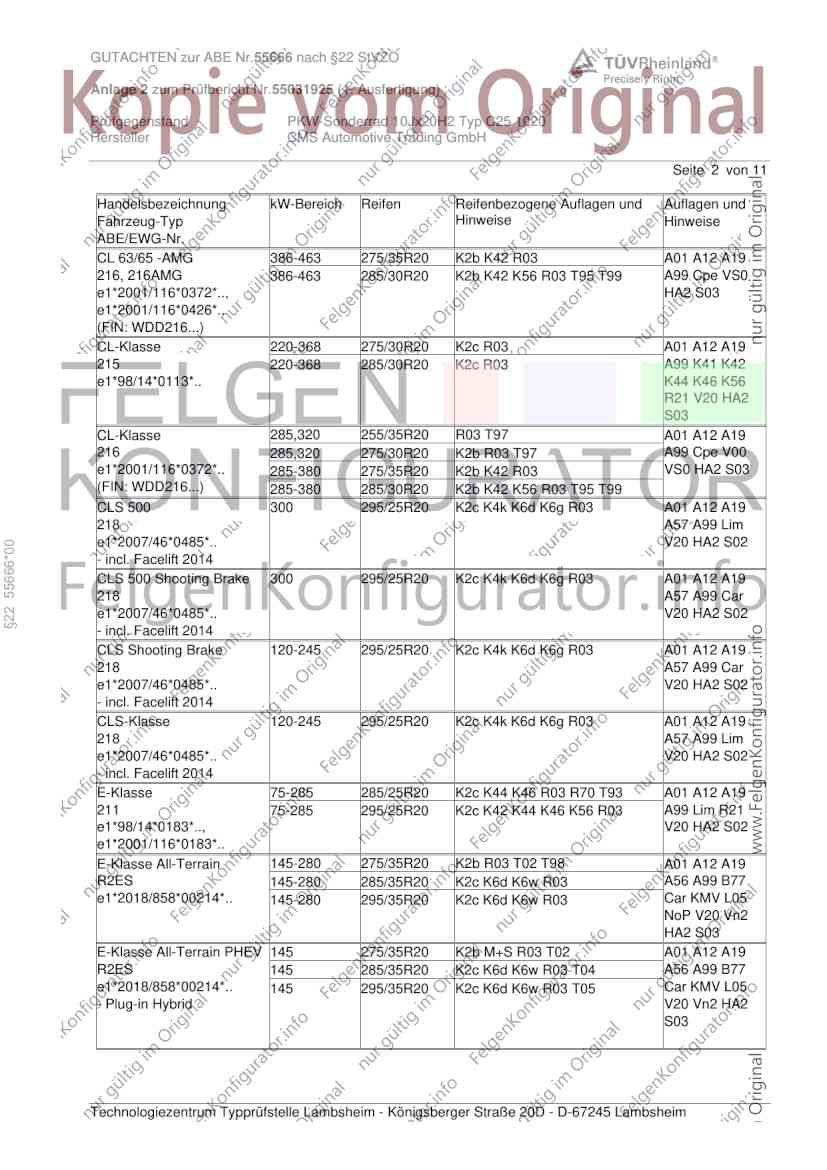

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL 63/65 -AMG 386-463 275/35R20 K2b K42 R03 A01 A12 A19
216, 216AMG 386-463 285/30R20 K2b K42 K56 R03 T95 T99 A99 Cpe VS0
e1*2001/116*0372*.., HA2 S03
e1*2001/116*0426*..
(FIN: WDD216...)
CL-Klasse 220-368 275/30R20 K2c R03 A01 A12 A19
215 220-368 285/30R20 K2c R03 A99 K41 K42
e1*98/14*0113*.. K44 K46 K56
R21 V20 HA2
S03
CL-Klasse 285,320 255/35R20 R03 T97 A01 A12 A19
216 285,320 275/30R20 K2b R03 T97 A99 Cpe V00
e1*2001/116*0372*.. 285-380 275/35R20 K2b K42 R03 VS0 HA2 S03
(FIN: WDD216...) 285-380 285/30R20 K2b K42 K56 R03 T95 T99
CLS 500 300 295/25R20 K2c K4k K6d K6g R03 A01 A12 A19
218 A57 A99 Lim
e1*2007/46*0485*.. V20 HA2 S02
§22 55666*00
- incl. Facelift 2014
CLS 500 Shooting Brake 300 295/25R20 K2c K4k K6d K6g R03 A01 A12 A19
218 A57 A99 Car
e1*2007/46*0485*.. V20 HA2 S02
- incl. Facelift 2014
CLS Shooting Brake 120-245 295/25R20 K2c K4k K6d K6g R03 A01 A12 A19
218 A57 A99 Car
e1*2007/46*0485*.. V20 HA2 S02
- incl. Facelift 2014
CLS-Klasse 120-245 295/25R20 K2c K4k K6d K6g R03 A01 A12 A19
218 A57 A99 Lim
e1*2007/46*0485*.. V20 HA2 S02
- incl. Facelift 2014
E-Klasse 75-285 285/25R20 K2c K44 K46 R03 R70 T93 A01 A12 A19
211 75-285 295/25R20 K2c K42 K44 K46 K56 R03 A99 Lim R21
e1*98/14*0183*.., V20 HA2 S02
e1*2001/116*0183*..
E-Klasse All-Terrain 145-280 275/35R20 K2b R03 T02 T98 A01 A12 A19
R2ES 145-280 285/35R20 K2c K6d K6w R03 A56 A99 B77
e1*2018/858*00214*.. 145-280 295/35R20 K2c K6d K6w R03 Car KMV L05
NoP V20 Vn2
HA2 S03
E-Klasse All-Terrain PHEV 145 275/35R20 K2b M+S R03 T02 A01 A12 A19
R2ES 145 285/35R20 K2c K6d K6w R03 T04 A56 A99 B77
e1*2018/858*00214*.. 145 295/35R20 K2c K6d K6w R03 T05 Car KMV L05
- Plug-in Hybrid V20 Vn2 HA2
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH

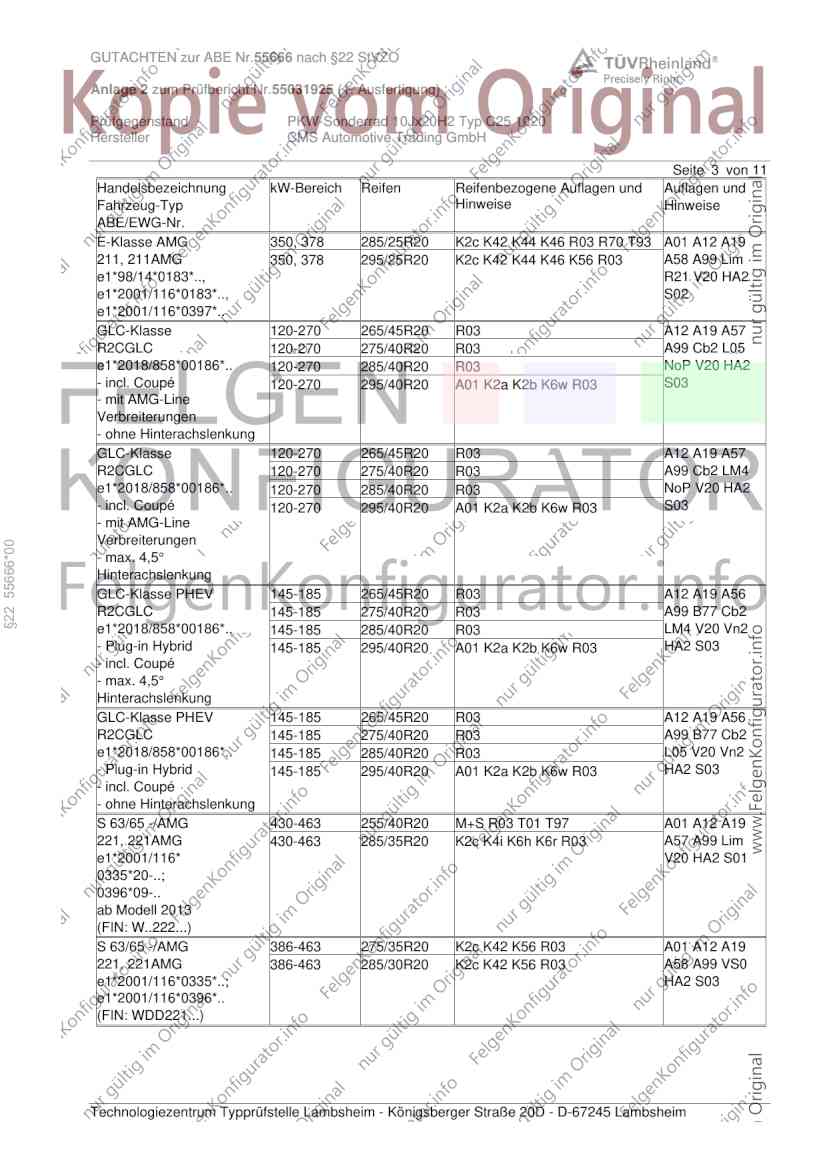

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse AMG 350, 378 285/25R20 K2c K42 K44 K46 R03 R70 T93 A01 A12 A19
211, 211AMG 350, 378 295/25R20 K2c K42 K44 K46 K56 R03 A58 A99 Lim
e1*98/14*0183*.., R21 V20 HA2
e1*2001/116*0183*.., S02
e1*2001/116*0397*..
GLC-Klasse 120-270 265/45R20 R03 A12 A19 A57
R2CGLC 120-270 275/40R20 R03 A99 Cb2 L05
e1*2018/858*00186*.. 120-270 285/40R20 R03 NoP V20 HA2
- incl. Coupé 120-270 295/40R20 A01 K2a K2b K6w R03 S03
- mit AMG-Line
Verbreiterungen
- ohne Hinterachslenkung
GLC-Klasse 120-270 265/45R20 R03 A12 A19 A57
R2CGLC 120-270 275/40R20 R03 A99 Cb2 LM4
e1*2018/858*00186*.. 120-270 285/40R20 R03 NoP V20 HA2
- incl. Coupé 120-270 295/40R20 A01 K2a K2b K6w R03 S03
- mit AMG-Line
Verbreiterungen
§22 55666*00
- max. 4,5°
Hinterachslenkung
GLC-Klasse PHEV 145-185 265/45R20 R03 A12 A19 A56
R2CGLC 145-185 275/40R20 R03 A99 B77 Cb2
e1*2018/858*00186*.. 145-185 285/40R20 R03 LM4 V20 Vn2
- Plug-in Hybrid 145-185 295/40R20 A01 K2a K2b K6w R03 HA2 S03
- incl. Coupé
- max. 4,5°
Hinterachslenkung
GLC-Klasse PHEV 145-185 265/45R20 R03 A12 A19 A56
R2CGLC 145-185 275/40R20 R03 A99 B77 Cb2
e1*2018/858*00186*.. 145-185 285/40R20 R03 L05 V20 Vn2
- Plug-in Hybrid 145-185 295/40R20 A01 K2a K2b K6w R03 HA2 S03
- incl. Coupé
- ohne Hinterachslenkung
S 63/65 -/AMG 430-463 255/40R20 M+S R03 T01 T97 A01 A12 A19
221, 221AMG 430-463 285/35R20 K2c K4i K6h K6r R03 A57 A99 Lim
e1*2001/116* V20 HA2 S01
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 -/AMG 386-463 275/35R20 K2c K42 K56 R03 A01 A12 A19
221, 221AMG 386-463 285/30R20 K2c K42 K56 R03 A58 A99 VS0
e1*2001/116*0335*..; HA2 S03
e1*2001/116*0396*..
(FIN: WDD221...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH

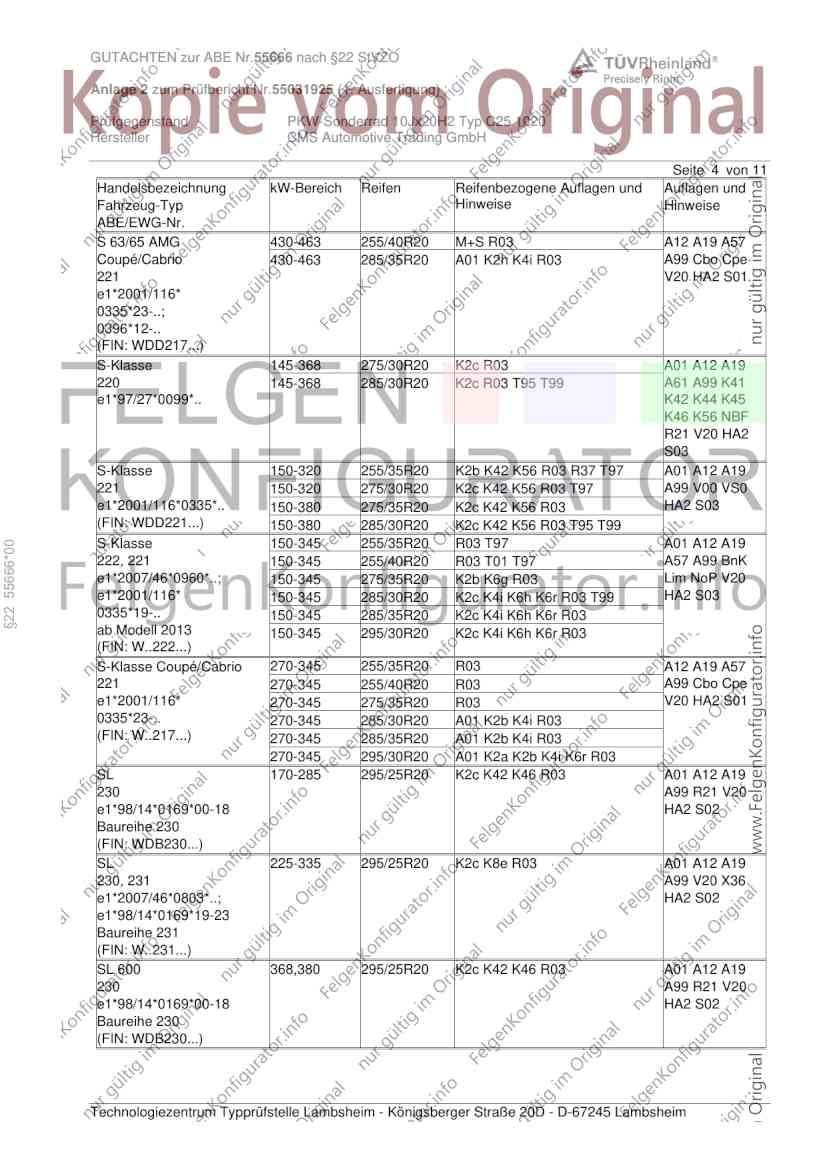

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S 63/65 AMG 430-463 255/40R20 M+S R03 A12 A19 A57
Coupé/Cabrio 430-463 285/35R20 A01 K2h K4i R03 A99 Cbo Cpe
221 V20 HA2 S01
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 275/30R20 K2c R03 A01 A12 A19
220 145-368 285/30R20 K2c R03 T95 T99 A61 A99 K41
e1*97/27*0099*.. K42 K44 K45
K46 K56 NBF
R21 V20 HA2
S03
S-Klasse 150-320 255/35R20 K2b K42 K56 R03 R37 T97 A01 A12 A19
221 150-320 275/30R20 K2c K42 K56 R03 T97 A99 V00 VS0
e1*2001/116*0335*.. 150-380 275/35R20 K2c K42 K56 R03 HA2 S03
(FIN: WDD221...) 150-380 285/30R20 K2c K42 K56 R03 T95 T99
S-Klasse 150-345 255/35R20 R03 T97 A01 A12 A19
§22 55666*00
222, 221 150-345 255/40R20 R03 T01 T97 A57 A99 BnK
e1*2007/46*0960*..; 150-345 275/35R20 K2b K6g R03 Lim NoP V20
e1*2001/116* 150-345 285/30R20 K2c K4i K6h K6r R03 T99 HA2 S03
0335*19-.. 150-345 285/35R20 K2c K4i K6h K6r R03
ab Modell 2013 150-345 295/30R20 K2c K4i K6h K6r R03
(FIN: W..222...)
S-Klasse Coupé/Cabrio 270-345 255/35R20 R03 A12 A19 A57
221 270-345 255/40R20 R03 A99 Cbo Cpe
e1*2001/116* 270-345 275/35R20 R03 V20 HA2 S01
0335*23-.. 270-345 285/30R20 A01 K2b K4i R03
(FIN: W..217...) 270-345 285/35R20 A01 K2b K4i R03
270-345 295/30R20 A01 K2a K2b K4i K6r R03
SL 170-285 295/25R20 K2c K42 K46 R03 A01 A12 A19
230 A99 R21 V20
e1*98/14*0169*00-18 HA2 S02
Baureihe 230
(FIN: WDB230...)
SL 225-335 295/25R20 K2c K8e R03 A01 A12 A19
230, 231 A99 V20 X36
e1*2007/46*0803*..; HA2 S02
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 295/25R20 K2c K42 K46 R03 A01 A12 A19
230 A99 R21 V20
e1*98/14*0169*00-18 HA2 S02
Baureihe 230
(FIN: WDB230...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH

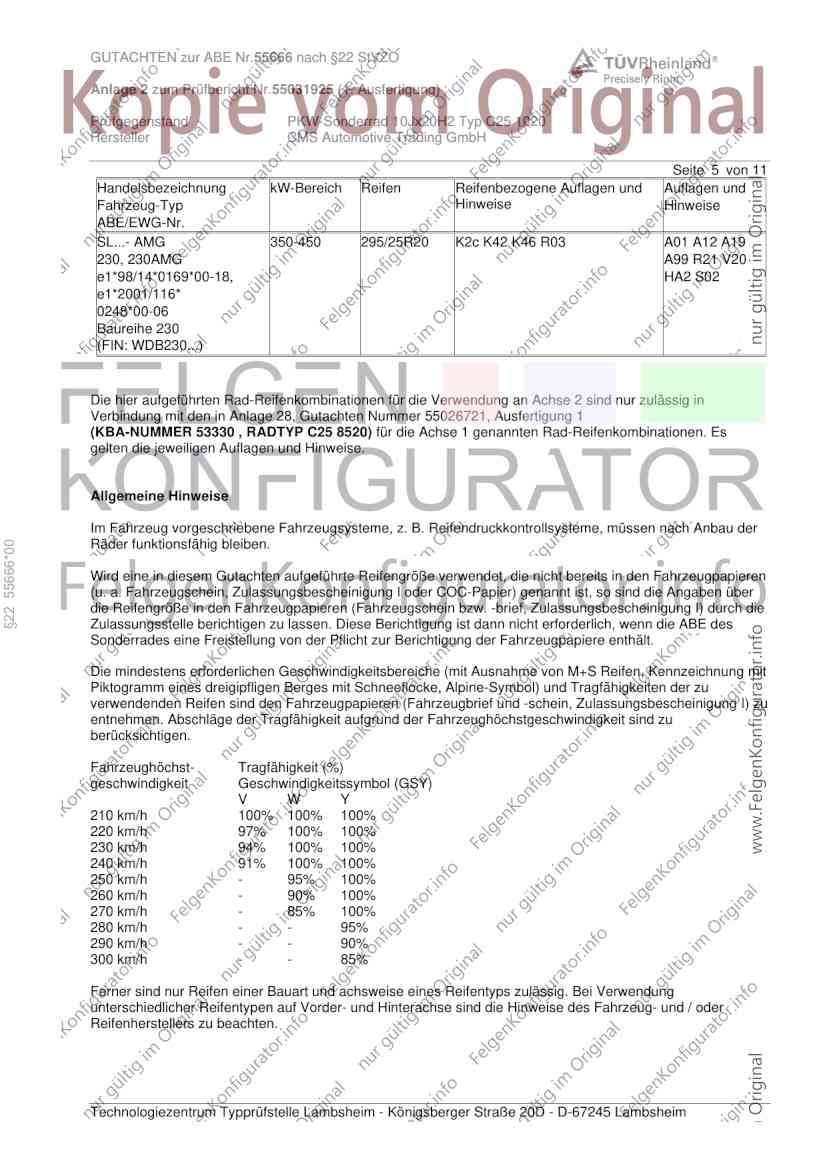

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL...- AMG 350-450 295/25R20 K2c K42 K46 R03 A01 A12 A19
230, 230AMG A99 R21 V20
e1*98/14*0169*00-18, HA2 S02
e1*2001/116*
0248*00-06
Baureihe 230
(FIN: WDB230...)
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 28, Gutachten Nummer 55026721, Ausfertigung 1
(KBA-NUMMER 53330 , RADTYP C25 8520) für die Achse 1 genannten Rad-Reifenkombinationen. Es
gelten die jeweiligen Auflagen und Hinweise.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
§22 55666*00
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH

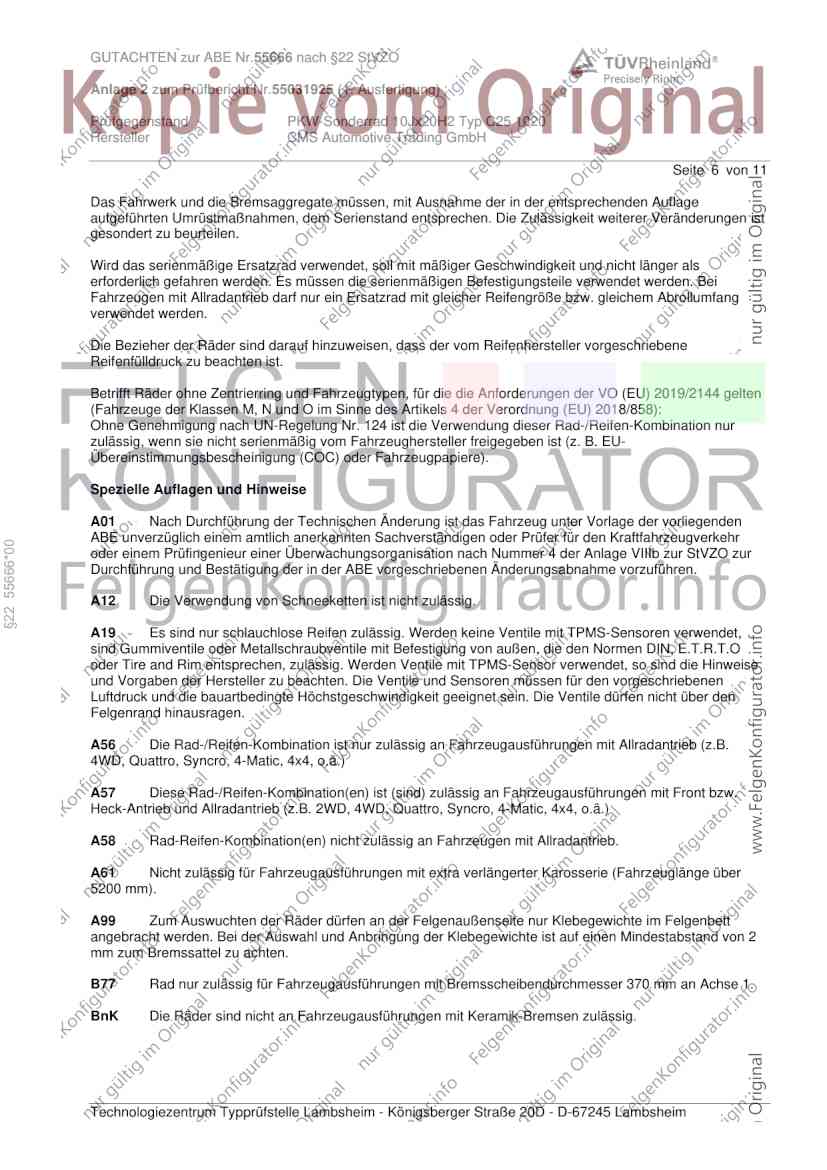

Seite 6 von 11
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
§22 55666*00
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2
mm zum Bremssattel zu achten.
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH

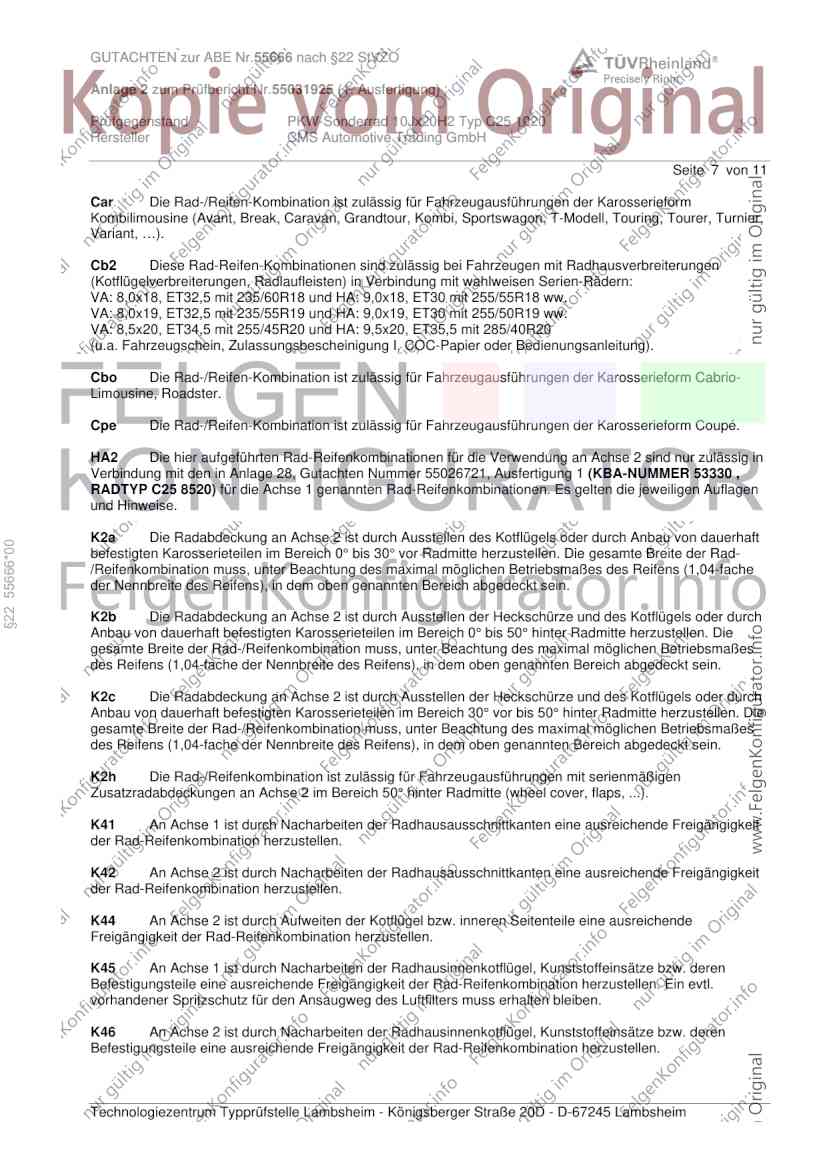

Seite 7 von 11
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur zulässig in
Verbindung mit den in Anlage 28, Gutachten Nummer 55026721, Ausfertigung 1 (KBA-NUMMER 53330 ,
RADTYP C25 8520) für die Achse 1 genannten Rad-Reifenkombinationen. Es gelten die jeweiligen Auflagen
und Hinweise.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
§22 55666*00
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH

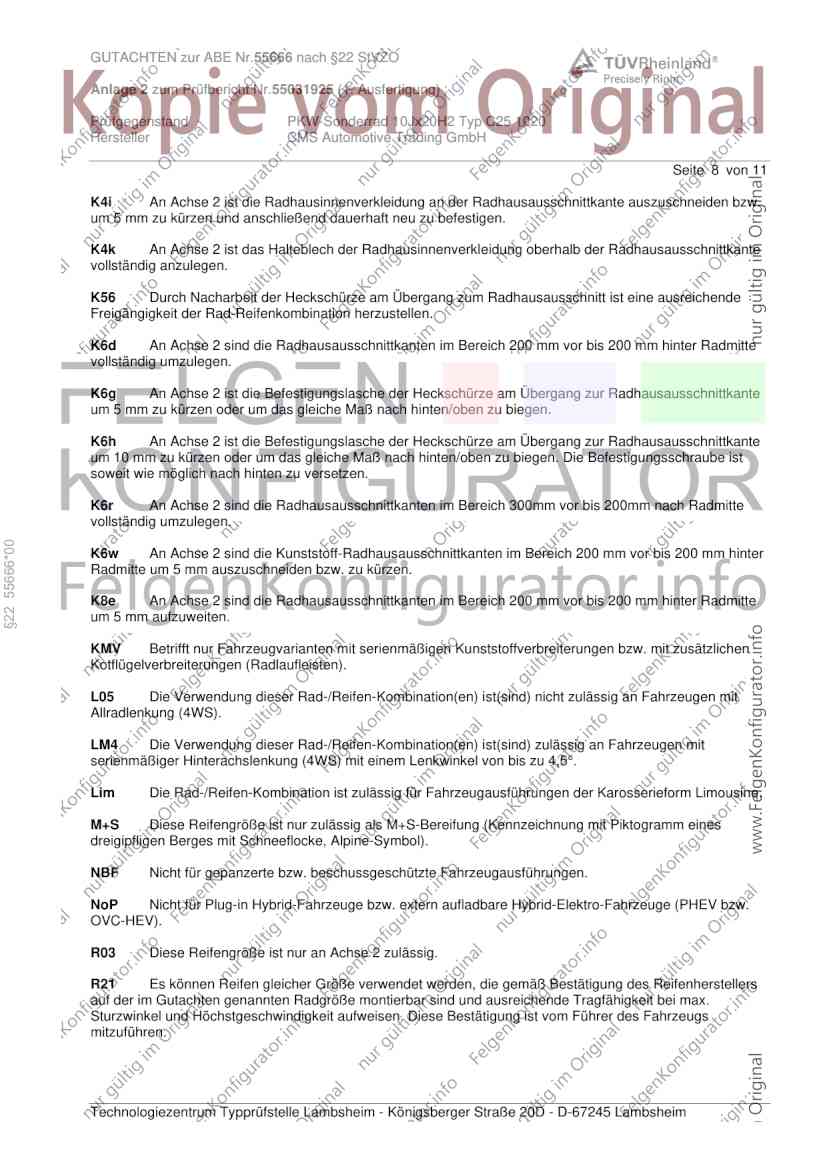

Seite 8 von 11
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausausschnittkante
vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
§22 55666*00
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH

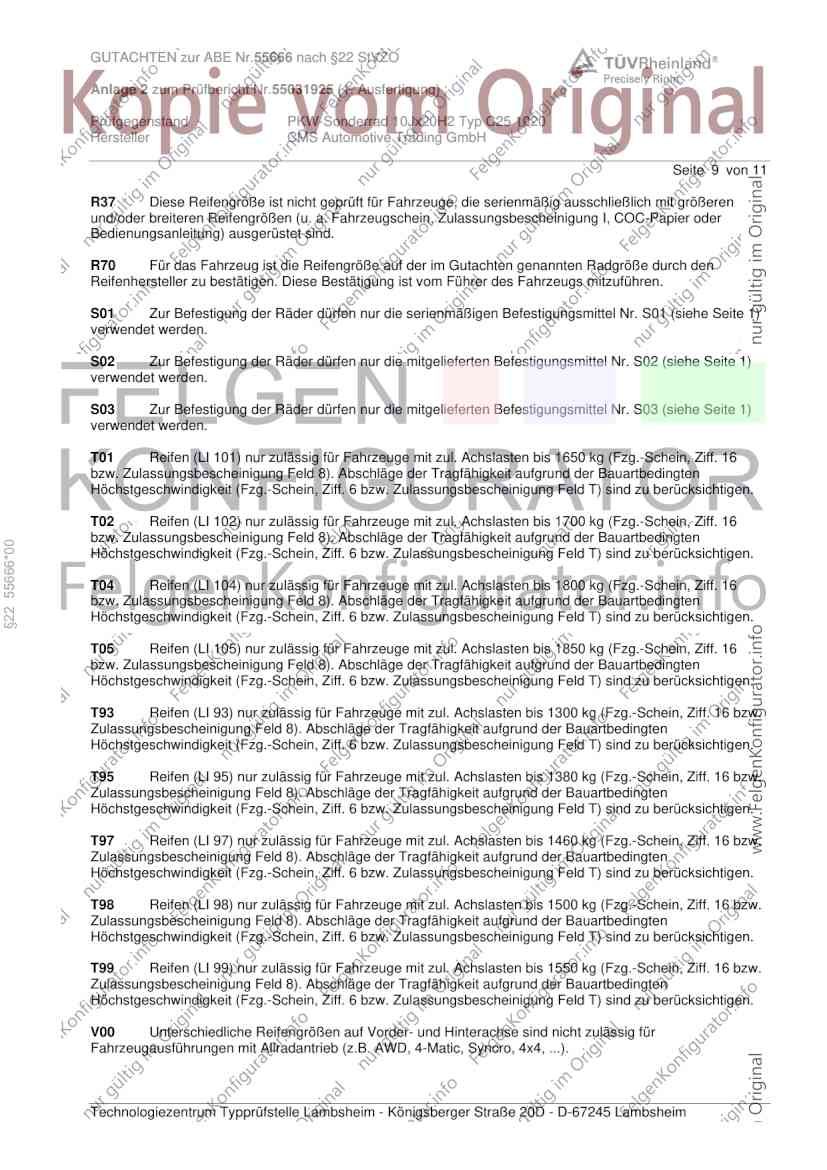

Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 55666*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH

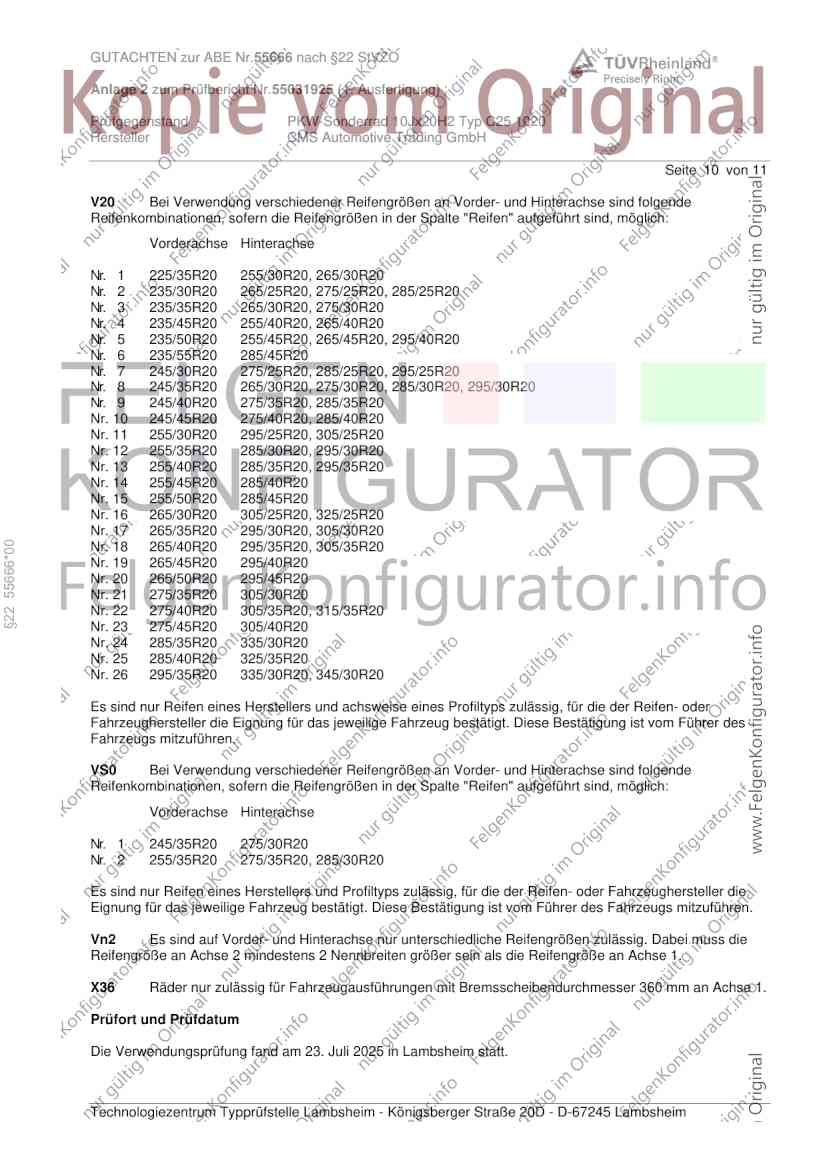

Seite 10 von 11
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
§22 55666*00
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller die
Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X36 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Juli 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55666 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr.55031925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx20H2 Typ C25 1020
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Juli 2025
Pohl 00452095.DOCX
§22 55666*00
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
