Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 50211*01
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: MI8080
§ 22 50211*01
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 50211
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50211*01
Die ABE-Nr. 50211*01 erstreckt sich auf die Räder 8 J x 18 H2, Typ MI8080, in den
Ausführungen wie im Gutachten Nr. 55803915 (2. Ausfertigung) vom 07.12.2016
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 25
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
§ 22 50211*01
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 07.12.2016
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 30.01.2017
Im Auftrag
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 1 von 14
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell Milano
Typ MI8080
Radgröße 8,0J x 18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 MI8080-W1 / Ø66,6-SX-Ø76 5/112/66,6 30 725 2200
Kennzeichnungen
KBA-Nummer 50211
Herstellerzeichen MAK
Radtyp und Ausführung MI8080...(s.o)
Radgröße 8,0J x 18H2
§ 22 50211*01
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 130 28 SX4
S03 Schraube M14x1,5 Kegel 60° 150 28 SX4
S04 Schraube M12x1,5 Kegel 60° 110 24 SX16
S05 Schraube M12x1,5 Kegel 60° 130 27 SX1
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse electric drive 65 (132) 215/45R18 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 225/40R18 K2b K3i K5w K6g K6x T92 A21 A58 Flh
e1*2001/116*0470*.. 65 (132) 225/45R18 K2b K3i K5w K6g K6x KMV S02
(28kWh-Batterie) 65 (132) 235/40R18 K2b K3i K5w K6g K6x
C 30 CDI AMG 170 225/40R18 K1c K45 A01 A12 A14
203CL 170 245/35R18 R03 A21 Cpe V18
e1*98/14*0159*.. S04
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 K45 T88 T92 A01 A12 A14
203K 170,260 245/35R18 K2b K42 R03 T88 T92 A21 Car V18
e1*98/14*0158*.. 170-270 225/40R18 K45 M+S T88 T92 S04
- Kombi
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 A01 A12 A14
203 170,260 245/35R18 K2b K42 R03 A21 V18 S04
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S
C 63 AMG 336-373 225/40R18 K1b K2b K41 K42 M+S T88 T92 A01 A12 A14
204, 204K, -/AMG 336-373 235/40R18 K1c K2c K41 K42 K44 M+S A21 Car Cpe
§ 22 50211*01
e1*2001/116* K56 Lim S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/40R18 K45 A01 A12 A14
203 75-200 245/35R18 K2b K42 R03 A21 V18 S04
e1*98/14*0139*..
C-Klasse 85-155 215/45R18 K1c K2b R37 T89 T93 A01 A12 A14
204 85-180 225/45R18 K1c K2b K5d T91 T95 A21 A58 Lim
e1*2001/116* 85-180 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 MHy V18 S02
0431*29-.. T95
(FIN: WDD205...) 85-180 245/40R18 K2c K4i K6h K6r R03
C-Klasse 55-145 225/40R18 K1a K2b K41 K42 K56 T88 T92 A01 A12 A14
HO 55-145 245/35R18 K2c K42 K46 K56 R03 T88 T92 A21 R21 V18
G363, S04
e1*92/53*0001*..
C-Klasse 4matic 125-245 225/45R18 K1c K2b K5d A01 A12 A14
204 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r A21 A56 Lim
e1*2001/116* 125-245 245/40R18 K2c K4i K6h K6r R03 V18 S02
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/45R18 K1c K2b K5d A01 A12 A14
Cabrio 115-180 235/40R18 K1c K2a K2b K4i K5d K6g K6r A21 A58 Cbo
204 115-180 245/40R18 K2c K4i K6h K6r R03 Cpe V18 S02
e1*2001/116*
0431*37-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Sportcoupé 75-160 225/35R18 K1c T83 T87 A01 A12 A14
203CL 75-200 225/40R18 K1c K45 A21 Cpe V18
e1*98/14*0159*.. 75-200 245/35R18 R03 S04
C-Klasse T-Modell 55-145 225/40R18 K1a K2b K41 K42 K56 T88 T92 A01 A12 A14
202 55-145 245/35R18 K2c K42 K46 K56 R03 T88 T92 A21 R21 V18
e1*93/81*0034*.. S04
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 A01 A12 A14
203K 75-200 245/35R18 K2b K42 R03 T88 T92 A21 Car V18
e1*98/14*0158*.. S04
C-Klasse T-Modell 85-155 215/45R18 K1c K2b R37 T89 T93 145 A01 A12 A14
204K 85-180 225/45R18 K1c K2b K5d T91 T95 145 A21 A58 Car
e1*2001/116* 85-180 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 MHy V18 S02
0457*25-.. T95 145
(FIN: WDD205...) 85-180 245/40R18 K2c K4i K6h K6r R03 T93 T97 145
C-Klasse T-Modell 125-245 225/45R18 K1c K2b K5d T91 T95 A01 A12 A14
4matic 125-245 235/40R18 K1c K2a K2b K4i K5d K6g K6r T91 A21 A56 Car
204K T95 V18 S02
e1*2001/116* 125-245 245/40R18 K2c K4i K6h K6r R03
0457*25-..
§ 22 50211*01
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 A01 A12 A14
215 A21 B03 S03
e1*98/14*0113*..
CL-Klasse 285 235/50R18 A01 K1a K1b R37 A12 A14 A21
216 285 245/45R18 R37 B03 Cpe V00
e1*2001/116*0372*.. 285 255/45R18 A01 K1a K1b K41 V18 S03
(FIN: WDD216...)
CLC-Klasse 75-200 225/40R18 K1c K41 A01 A12 A14
203CL 75-200 245/35R18 R03 A21 Cpe V18
e1*98/14*0159*19-.. S04
CLK 500, -/55 AMG 225-285 225/40R18 A01 K1c T88 T89 T91 A12 A14 A21
209 225-285 245/35R18 A01 K56 R03 R70 T89 T92 B03 B10 Cbo
e1*98/14*0184*.. 225-285 255/35R18 A01 K56 R03 Cpe V18 S04
CLK-Klasse 100-255 225/40R18 R37 A12 A14 A21
208 100-255 235/40R18 A01 G01 K1a K45 K46 Cbo Cpe V18
e1*96/27*0054*.. 100-255 245/35R18 A01 K1a K2b K45 K46 S04
CLK-Klasse 100-200 225/40R18 A01 K1c T88 T89 A12 A14 A21
209 100-200 245/35R18 A01 K56 R03 T88 T89 B03 Cbo Cpe
e1*98/14*0184*.. 100-200 255/35R18 A01 K56 R03 R70 V18 S04
CLS-Klasse 120-150 245/40R18 A10 A14 A21 A58
218 A84 B03 Lim
e1*2007/46*0485*.. S02
- incl. Facelift 2014
E-Klasse 55-205 225/40R18 K1a K41 R37 T88 T92 A01 A12 A14
210 55-260 235/40R18 K1a K41 A21 NBF V18
e1*93/81*0022*.. 55-260 245/35R18 K1a K41 T88 T92 S04
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A14 A21
211 75-285 245/40R18 Lim S02
e1*98/14*0183*..,
e1*2001/116*0183*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

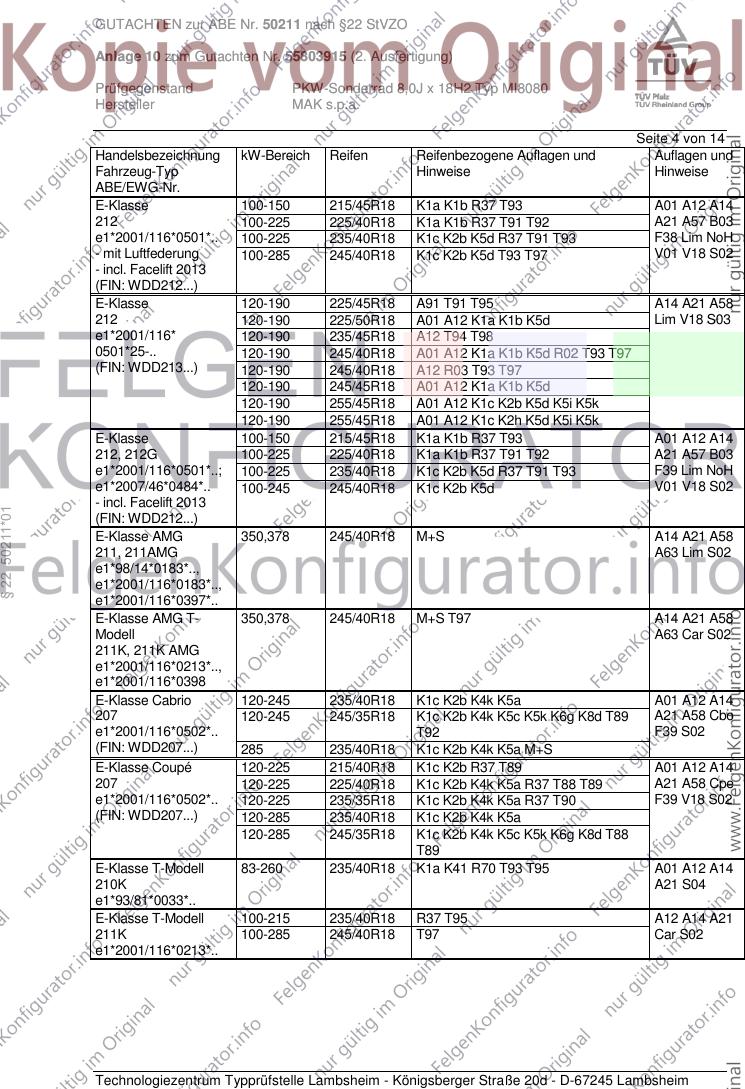

GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 215/45R18 K1a K1b R37 T93 A01 A12 A14
212 100-225 225/40R18 K1a K1b R37 T91 T92 A21 A57 B03
e1*2001/116*0501*.. 100-225 235/40R18 K1c K2b K5d R37 T91 T93 F38 Lim NoH
- mit Luftfederung 100-285 245/40R18 K1c K2b K5d T93 T97 V01 V18 S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 120-190 225/45R18 A91 T91 T95 A14 A21 A58
212 120-190 225/50R18 A01 A12 K1a K1b K5d Lim V18 S03
e1*2001/116* 120-190 235/45R18 A12 T94 T98
0501*25-.. 120-190 245/40R18 A01 A12 K1a K1b K5d R02 T93 T97
(FIN: WDD213...) 120-190 245/40R18 A12 R03 T93 T97
120-190 245/45R18 A01 A12 K1a K1b K5d
120-190 255/45R18 A01 A12 K1c K2b K5d K5i K5k
120-190 255/45R18 A01 A12 K1c K2h K5d K5i K5k
E-Klasse 100-150 215/45R18 K1a K1b R37 T93 A01 A12 A14
212, 212G 100-225 225/40R18 K1a K1b R37 T91 T92 A21 A57 B03
e1*2001/116*0501*..; 100-225 235/40R18 K1c K2b K5d R37 T91 T93 F39 Lim NoH
e1*2007/46*0484*.. 100-245 245/40R18 K1c K2b K5d V01 V18 S02
- incl. Facelift 2013
§ 22 50211*01
(FIN: WDD212...)
E-Klasse AMG 350,378 245/40R18 M+S A14 A21 A58
211, 211AMG A63 Lim S02
e1*98/14*0183*..,
e1*2001/116*0183*..,
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 245/40R18 M+S T97 A14 A21 A58
Modell A63 Car S02
211K, 211K AMG
e1*2001/116*0213*..,
e1*2001/116*0398
E-Klasse Cabrio 120-245 235/40R18 K1c K2b K4k K5a A01 A12 A14
207 120-245 245/35R18 K1c K2b K4k K5c K5k K6g K8d T89 A21 A58 Cbo
e1*2001/116*0502*.. T92 F39 S02
(FIN: WDD207...) 285 235/40R18 K1c K2b K4k K5a M+S
E-Klasse Coupé 120-225 215/40R18 K1c K2b R37 T89 A01 A12 A14
207 120-225 225/40R18 K1c K2b K4k K5a R37 T88 T89 A21 A58 Cpe
e1*2001/116*0502*.. 120-225 235/35R18 K1c K2b K4k K5a R37 T90 F39 V18 S02
(FIN: WDD207...) 120-285 235/40R18 K1c K2b K4k K5a
120-285 245/35R18 K1c K2b K4k K5c K5k K6g K8d T88
T89
E-Klasse T-Modell 83-260 235/40R18 K1a K41 R70 T93 T95 A01 A12 A14
210K A21 S04
e1*93/81*0033*..
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A12 A14 A21
211K 100-285 245/40R18 T97 Car S02
e1*2001/116*0213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise

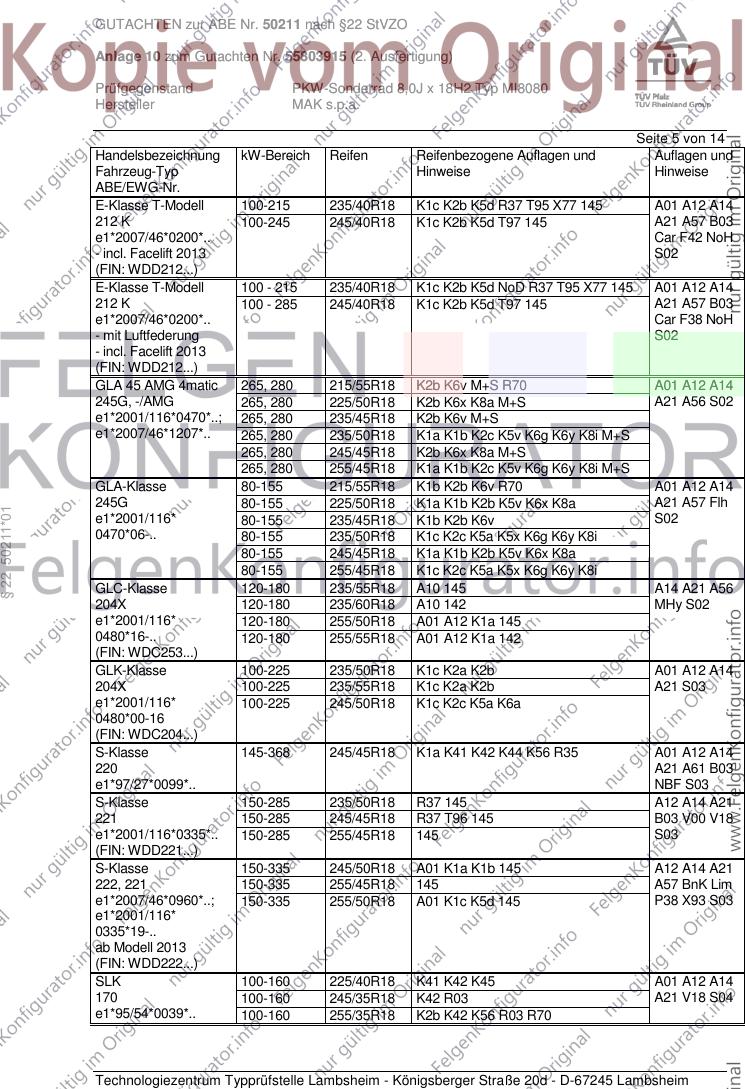

ABE/EWG-Nr.
E-Klasse T-Modell 100-215 235/40R18 K1c K2b K5d R37 T95 X77 145 A01 A12 A14
212 K 100-245 245/40R18 K1c K2b K5d T97 145 A21 A57 B03
e1*2007/46*0200*.. Car F42 NoH
- incl. Facelift 2013 S02
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 K1c K2b K5d NoD R37 T95 X77 145 A01 A12 A14
212 K 100 - 285 245/40R18 K1c K2b K5d T97 145 A21 A57 B03
e1*2007/46*0200*.. Car F38 NoH
- mit Luftfederung S02
- incl. Facelift 2013
(FIN: WDD212...)
GLA 45 AMG 4matic 265, 280 215/55R18 K2b K6v M+S R70 A01 A12 A14
245G, -/AMG 265, 280 225/50R18 K2b K6x K8a M+S A21 A56 S02
e1*2001/116*0470*..; 265, 280 235/45R18 K2b K6v M+S
e1*2007/46*1207*.. 265, 280 235/50R18 K1a K1b K2c K5v K6g K6y K8i M+S
265, 280 245/45R18 K2b K6x K8a M+S
265, 280 255/45R18 K1a K1b K2c K5v K6g K6y K8i M+S
GLA-Klasse 80-155 215/55R18 K1b K2b K6v R70 A01 A12 A14
245G 80-155 225/50R18 K1a K1b K2b K5v K6x K8a A21 A57 Flh
§ 22 50211*01
e1*2001/116* 80-155 235/45R18 K1b K2b K6v S02
0470*06-.. 80-155 235/50R18 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R18 K1a K1b K2b K5v K6x K8a
80-155 255/45R18 K1c K2c K5a K5x K6g K6y K8i
GLC-Klasse 120-180 235/55R18 A10 145 A14 A21 A56
204X 120-180 235/60R18 A10 142 MHy S02
e1*2001/116* 120-180 255/50R18 A01 A12 K1a 145
0480*16-.. 120-180 255/55R18 A01 A12 K1a 142
(FIN: WDC253...)
GLK-Klasse 100-225 235/50R18 K1c K2a K2b A01 A12 A14
204X 100-225 235/55R18 K1c K2a K2b A21 S03
e1*2001/116* 100-225 245/50R18 K1c K2c K5a K6a
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A12 A14
220 A21 A61 B03
e1*97/27*0099*.. NBF S03
S-Klasse 150-285 235/50R18 R37 145 A12 A14 A21
221 150-285 245/45R18 R37 T96 145 B03 V00 V18
e1*2001/116*0335*.. 150-285 255/45R18 145 S03
(FIN: WDD221...)
S-Klasse 150-335 245/50R18 A01 K1a K1b 145 A12 A14 A21
222, 221 150-335 255/45R18 145 A57 BnK Lim
e1*2007/46*0960*..; 150-335 255/50R18 A01 K1c K5d 145 P38 X93 S03
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 225/40R18 K41 K42 K45 A01 A12 A14
170 100-160 245/35R18 K42 R03 A21 V18 S04
e1*95/54*0039*.. 100-160 255/35R18 K2b K42 K56 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 6 von 14

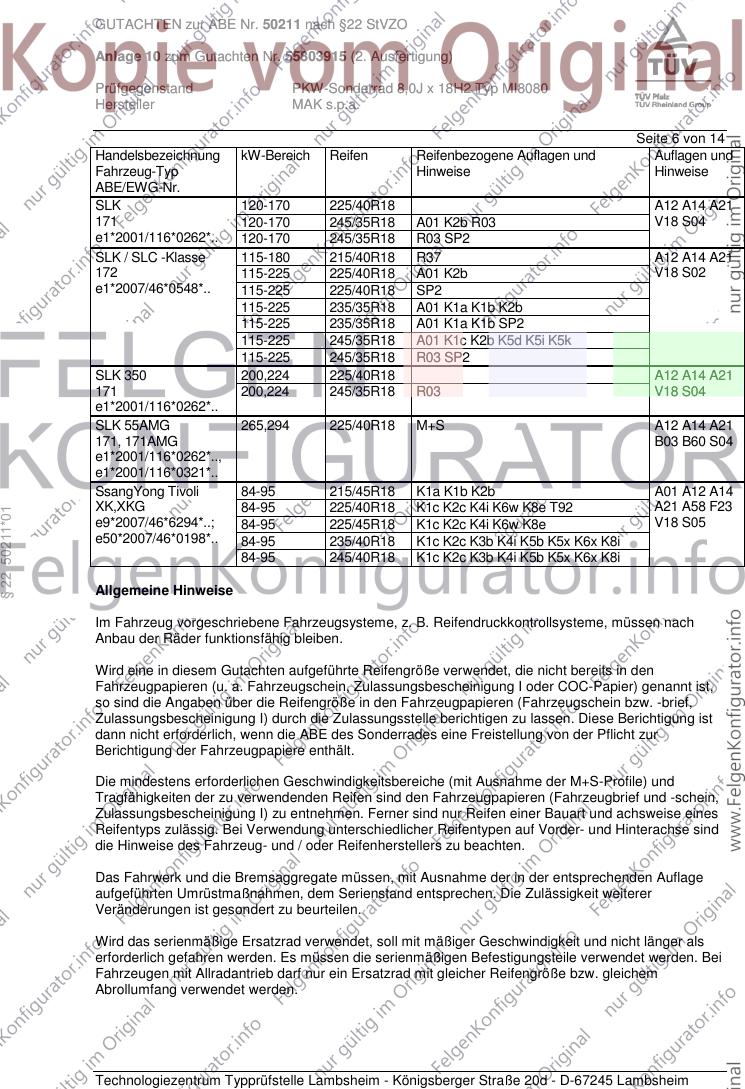

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 120-170 225/40R18 A12 A14 A21
171 120-170 245/35R18 A01 K2b R03 V18 S04
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A14 A21
172 115-225 225/40R18 A01 K2b V18 S02
e1*2007/46*0548*.. 115-225 225/40R18 SP2
115-225 235/35R18 A01 K1a K1b K2b
115-225 235/35R18 A01 K1a K1b SP2
115-225 245/35R18 A01 K1c K2b K5d K5i K5k
115-225 245/35R18 R03 SP2
SLK 350 200,224 225/40R18 A12 A14 A21
171 200,224 245/35R18 R03 V18 S04
e1*2001/116*0262*..
SLK 55AMG 265,294 225/40R18 M+S A12 A14 A21
171, 171AMG B03 B60 S04
e1*2001/116*0262*..,
e1*2001/116*0321*..
SsangYong Tivoli 84-95 215/45R18 K1a K1b K2b A01 A12 A14
XK,XKG 84-95 225/40R18 K1c K2c K4i K6w K8e T92 A21 A58 F23
§ 22 50211*01
e9*2007/46*6294*..; 84-95 225/45R18 K1c K2c K4i K6w K8e V18 S05
e50*2007/46*0198*.. 84-95 235/40R18 K1c K2c K3b K4i K5b K5x K6x K8i
84-95 245/40R18 K1c K2c K3b K4i K5b K5x K6x K8i
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 7 von 14

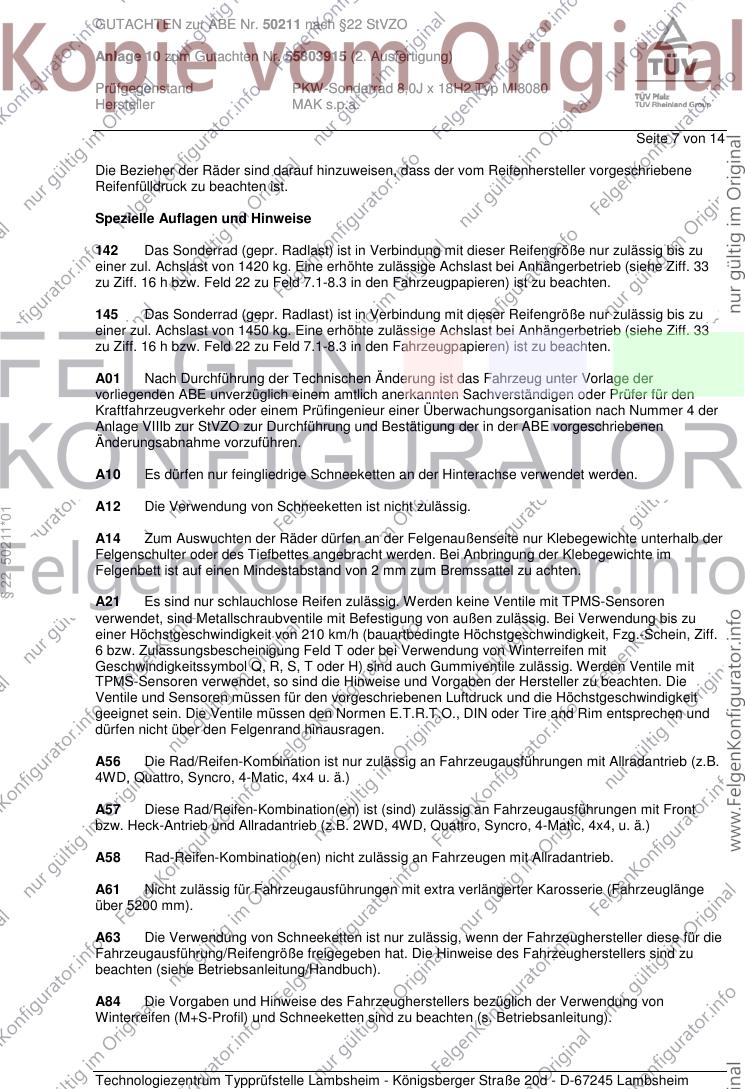

Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 50211*01
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 8 von 14

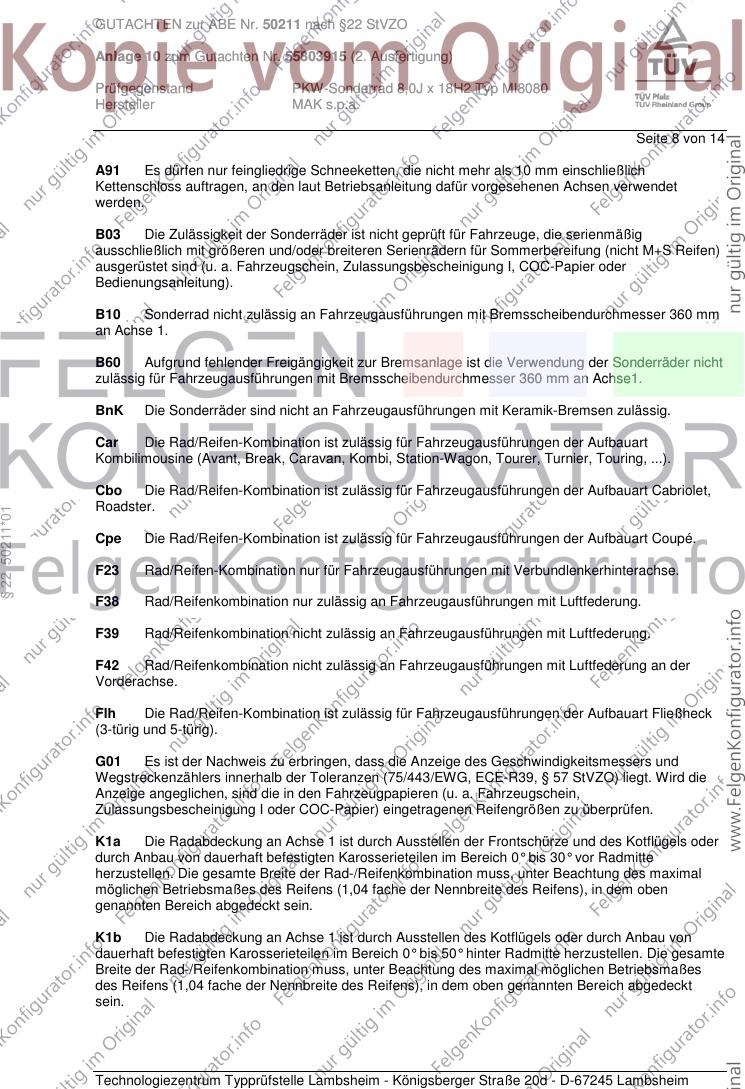

A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
§ 22 50211*01
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 9 von 14

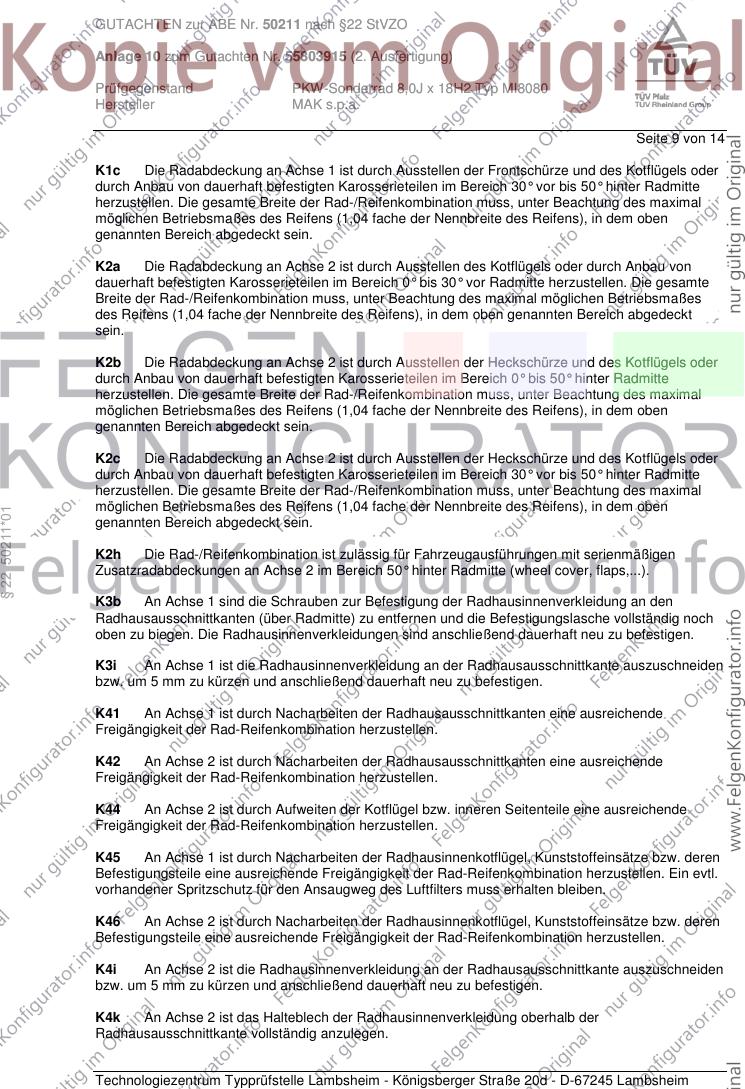

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 50211*01
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.

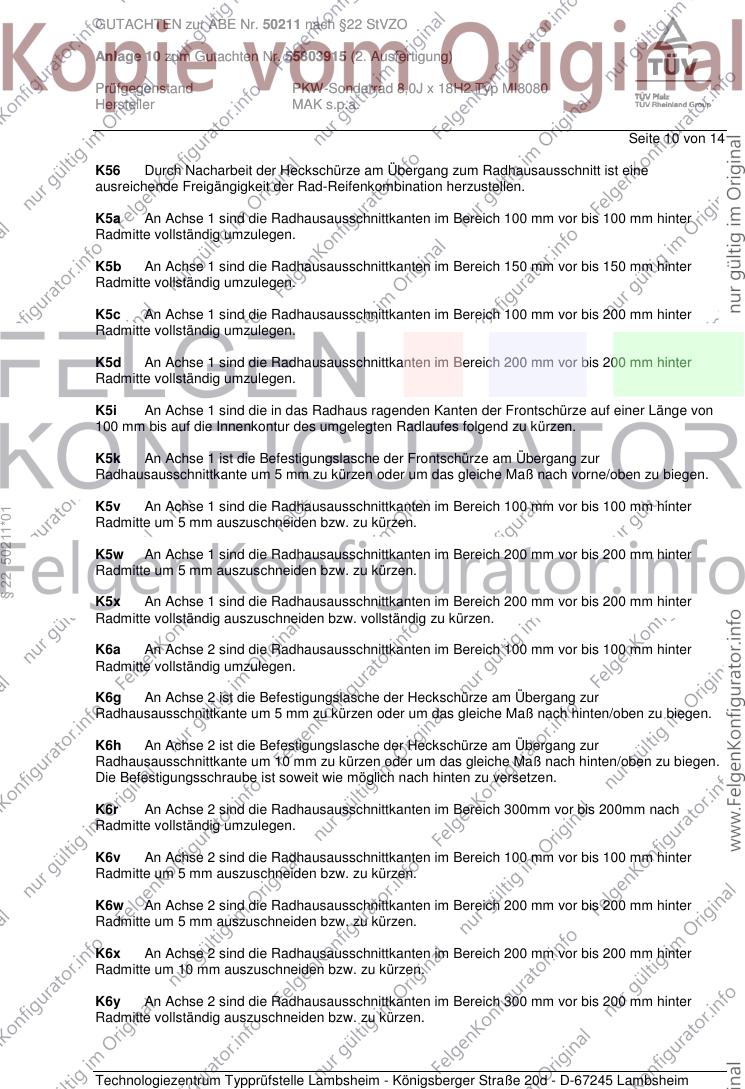

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 10 von 14
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
§ 22 50211*01
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.

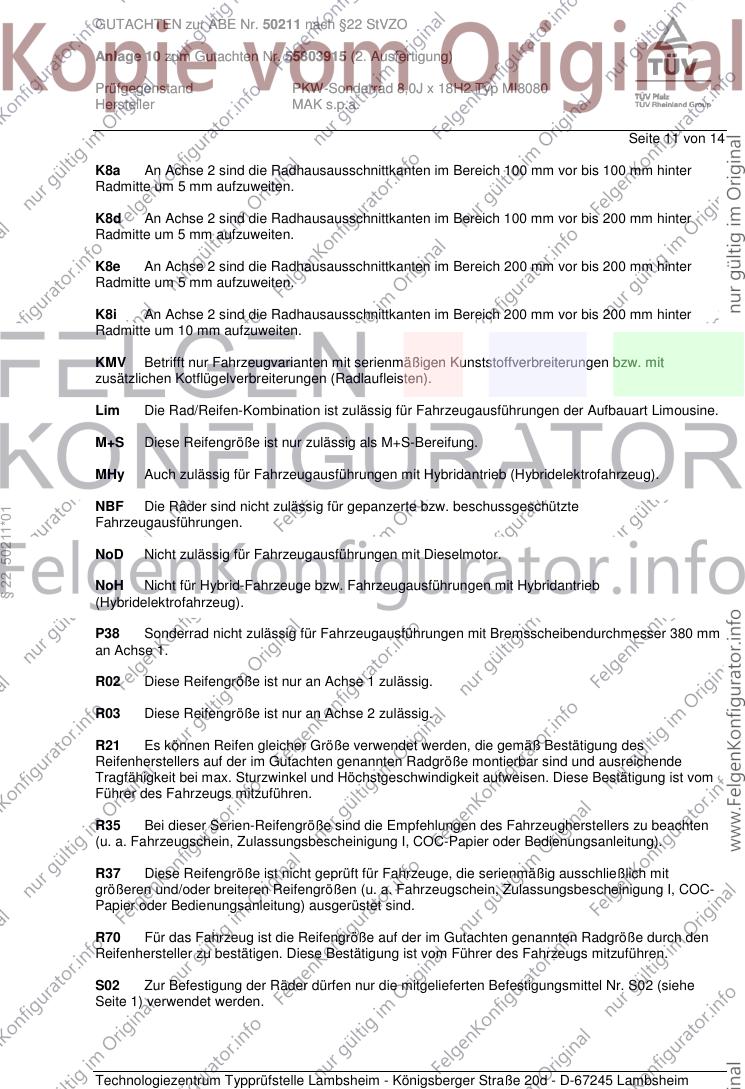

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 11 von 14
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
§ 22 50211*01
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.

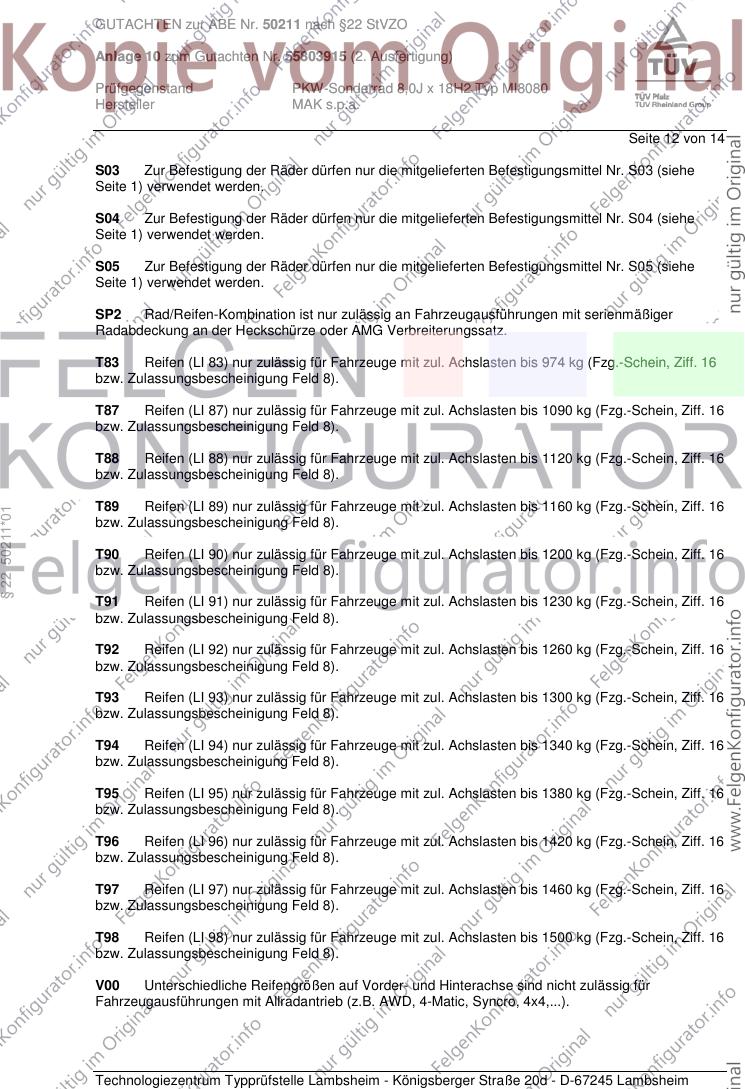

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 12 von 14
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
§ 22 50211*01
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

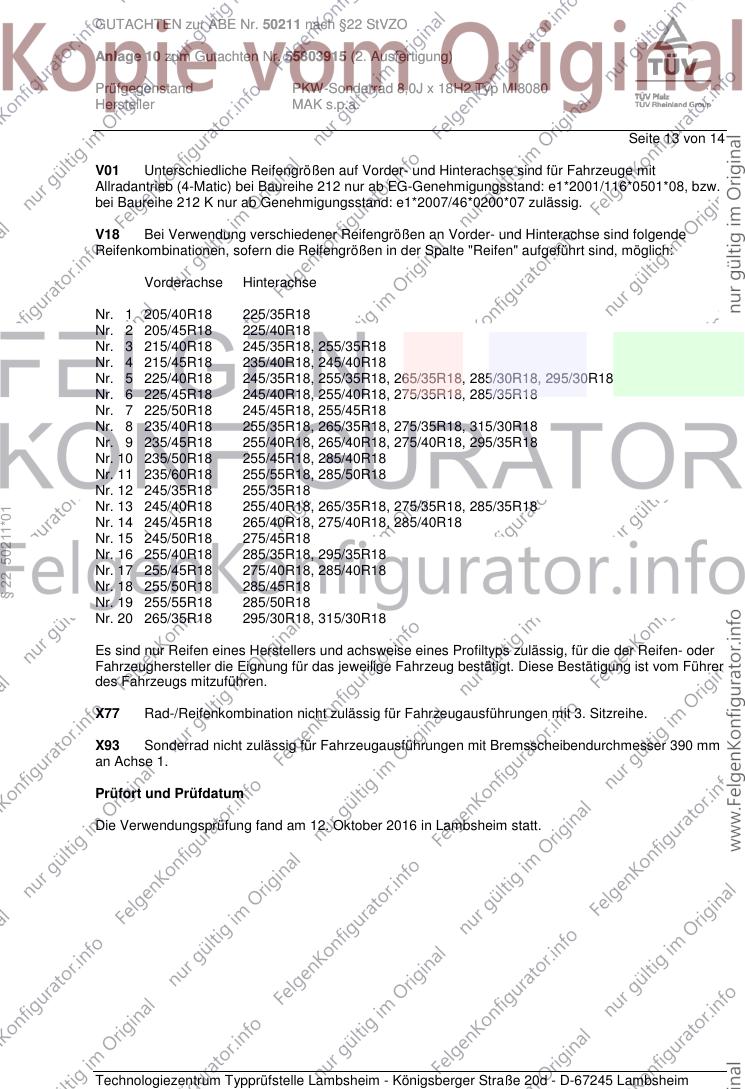

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 13 von 14
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
§ 22 50211*01
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Oktober 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50211 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55803915 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J x 18H2 Typ MI8080
Hersteller MAK s.p.a.
Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum November 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Oktober 2016
§ 22 50211*01
Schmidt 00258737.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
