Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 1 von 18
Fahrzeughersteller : DAIMLER (D), MERCEDES-BENZ, SSANGYONG
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
112566638_R14 PCD 5x112 C ohne 66,6 680 2150 05/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kugelbundschrauben M12x1,5, Schaftl. 24 mm, Durchm. 28 mm,
für Typ : 208; 210
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm, für
Typ : 245G; 245; 204 K; 246; 169; 204; 176; 117
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 208; 210
130 Nm für Typ : 117; 169; 176; 204; 204 K; 245; 245G; 246
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
169 e1*2001/116*0288*.. 60 - 142 195/55R16 87 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/50R16 87 11A; 24J; 24M 12A; 51A; 71C; 71K;
205/55R16 90 11A; 22I; 24J; 24M 721; 725; 73C; 74D
176 e1*2007/46*0928*.. 66 - 90 195/55R16 91 A-Klasse;
195/60R16 89 Frontantrieb;
66 - 125 205/50R16 91 11A; 248; 26P 10B; 11B; 11G; 11H;
205/55R16 91 11A; 248; 26P 12A; 51A; 71C; 71K;
215/55R16 93 11A; 248; 26P 721; 725; 729; 73C;
225/50R16 92 11A; 24J; 248; 26B; 74D; 76U
26N; 27H
235/50R16 95 11A; 24J; 244; 26B;
26N; 27H
Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 66 - 135 205/50R16 91 11A; 26P B-Klasse ab Mj. 2011;
205/55R16 91 11A; 26P nicht Natural Gas
215/55R16 93 11A; 248; 26N; 26P Drive; nicht Electric
225/50R16 92 11A; 24J; 248; 26B; Drive; Kombi;
26N; 57T Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74D; 76U
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________

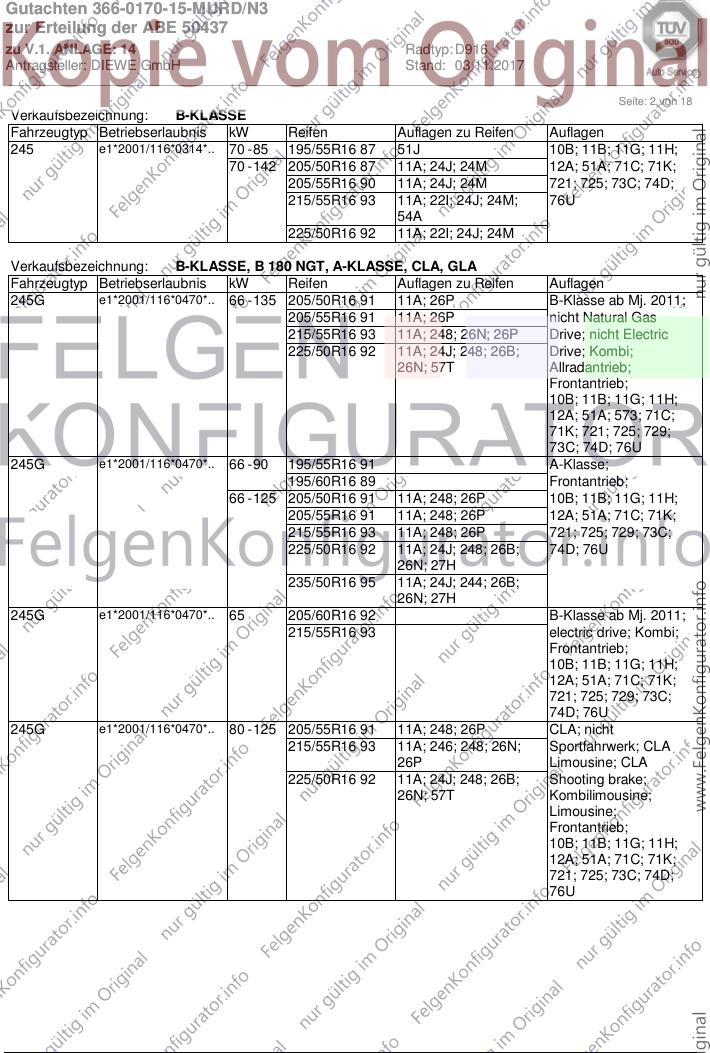

Seite: 2 von 18
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 85 195/55R16 87 51J 10B; 11B; 11G; 11H;
70 - 142 205/50R16 87 11A; 24J; 24M 12A; 51A; 71C; 71K;
205/55R16 90 11A; 24J; 24M 721; 725; 73C; 74D;
215/55R16 93 11A; 22I; 24J; 24M; 76U
54A
225/50R16 92 11A; 22I; 24J; 24M
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 66 - 135 205/50R16 91 11A; 26P B-Klasse ab Mj. 2011;
205/55R16 91 11A; 26P nicht Natural Gas
215/55R16 93 11A; 248; 26N; 26P Drive; nicht Electric
225/50R16 92 11A; 24J; 248; 26B; Drive; Kombi;
26N; 57T Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74D; 76U
245G e1*2001/116*0470*.. 66 - 90 195/55R16 91 A-Klasse;
195/60R16 89 Frontantrieb;
66 - 125 205/50R16 91 11A; 248; 26P 10B; 11B; 11G; 11H;
205/55R16 91 11A; 248; 26P 12A; 51A; 71C; 71K;
215/55R16 93 11A; 248; 26P 721; 725; 729; 73C;
225/50R16 92 11A; 24J; 248; 26B; 74D; 76U
26N; 27H
235/50R16 95 11A; 24J; 244; 26B;
26N; 27H
245G e1*2001/116*0470*.. 65 205/60R16 92 B-Klasse ab Mj. 2011;
215/55R16 93 electric drive; Kombi;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74D; 76U
245G e1*2001/116*0470*.. 80 - 125 205/55R16 91 11A; 248; 26P CLA; nicht
215/55R16 93 11A; 246; 248; 26N; Sportfahrwerk; CLA
26P Limousine; CLA
225/50R16 92 11A; 24J; 248; 26B; Shooting brake;
26N; 57T Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
76U
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 3 von 18
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 80 - 90 205/55R16 91 11A; 248; 26B; 26J CLA; Sportfahrwerk;
80 - 125 215/55R16 93 11A; 246; 248; 26B; CLA Limousine; CLA
26J Shooting brake;
225/50R16 92 11A; 24J; 248; 26B; Kombilimousine;
26J; 27H; 57T Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
76U
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 85 - 125 195/65R16 92 12R; 5GM; 51J Nur Baureihe 205;
204 K e1*2001/116*0457*.. 85 - 155 205/55R16 94 12R neue C-Klasse;
205/60R16 96 12R Kombilimousine;
215/50R16 94 11A; 12A; 26P Limousine;
215/55R16 97 11A; 12A; 26P Heckantrieb; nicht
215/60R16 95 11A; 12A; 26P Hybrid;
225/50R16 96 11A; 12A; 26N; 26P 10B; 11B; 11G; 11H;
225/55R16 95 11A; 12A; 26N; 26P 51A; 71C; 71K; 721;
235/50R16 95 11A; 12A; 24J; 248; 725; 73C; 74D; 76U;
26B; 26N FH0
204 e1*2001/116*0431*.. 115 195/60R16 51G bis
205/50R16 91 11A; 26P e1*2001/116*0431*36;
205/55R16 91 11A; 26P Coupe; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74D; 76T; 76U
204 e1*2001/116*0431*.. 88 - 115 195/60R16 51G Nur Baureihe 204;
205/55R16 91 Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
76T; 76U
204 e1*2001/116*0431*.. 150 205/55R16 94 12R Nur Baureihe 205;
204 K e1*2001/116*0457*.. 205/60R16 96 12R neue C-Klasse;
215/50R16 94 11A; 12A; 26P Kombilimousine;
215/55R16 97 11A; 12A; 26P Limousine;
215/60R16 95 11A; 12A; 26P Heckantrieb; nur
150 - 155 225/50R16 96Y 11A; 12A; 26N; 26P Hybrid;
225/55R16 95Y 11A; 12A; 26N; 26P 10B; 11B; 11G; 11H;
235/50R16 95Y 11A; 12A; 24J; 248; 51A; 71C; 71K; 721;
26B; 26N 725; 73C; 74D; 75I;
76U; FH0
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 4 von 18
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 80 - 125 205/55R16 91 11A; 248; 26P CLA; nicht
215/55R16 93 11A; 246; 248; 26N; Sportfahrwerk; CLA
26P Limousine; CLA
225/50R16 92 11A; 24J; 248; 26B; Shooting brake;
26N; 57T Kombilimousine;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
76U
117 e1*2007/46*1007*.. 80 - 90 205/55R16 91 11A; 248; 26B; 26J CLA; Sportfahrwerk;
80 - 125 215/55R16 93 11A; 246; 248; 26B; CLA Limousine; CLA
26J Shooting brake;
225/50R16 92 11A; 24J; 248; 26B; Kombilimousine;
26J; 27H; 57T Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
76U
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
210 e1*93/81*0022*.. 55 - 125 215/55R16 12M; 51G Heckantrieb;
10B; 10S; 11B; 11G;
11H; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76Q; 76T; 76U
Verkaufsbezeichnung: MERCEDES-BENZ CLK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
208 e1*96/27*0054*.. 100 - 145 205/55R16 12M; 51G Cabrio; Coupe;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 76Q;
76U
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SSANGYONG
Befestigungsteile : Kugelbundschrauben M12x1,5, Schaftl. 24 mm, Durchm. 28 mm
Anzugsmoment der Befestigungsteile : 127 Nm für Typ : XK
130 Nm für Typ : CK
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________

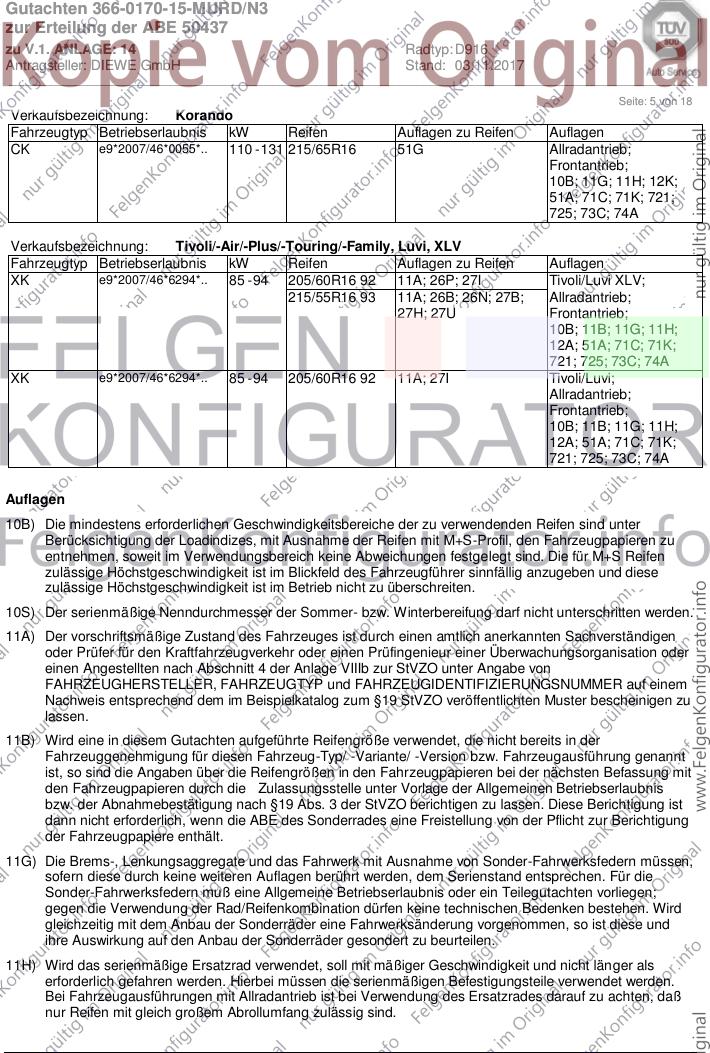

Seite: 5 von 18
Verkaufsbezeichnung: Korando
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CK e9*2007/46*0055*.. 110 - 131 215/65R16 51G Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A
Verkaufsbezeichnung: Tivoli/-Air/-Plus/-Touring/-Family, Luvi, XLV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XK e9*2007/46*6294*.. 85 - 94 205/60R16 92 11A; 26P; 27I Tivoli/Luvi XLV;
215/55R16 93 11A; 26B; 26N; 27B; Allradantrieb;
27H; 27U Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
XK e9*2007/46*6294*.. 85 - 94 205/60R16 92 11A; 27I Tivoli/Luvi;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________

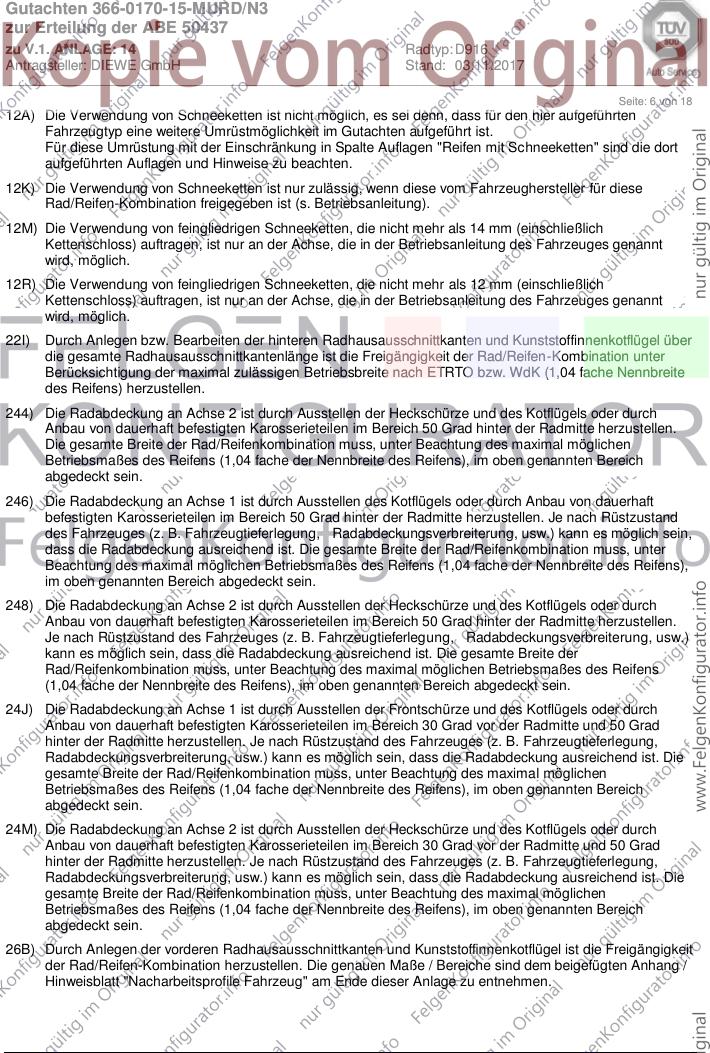

Seite: 6 von 18
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 7 von 18
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27U) Durch Kürzen der Befestigungslasche der Heckschürzenbefestigung ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 8 von 18

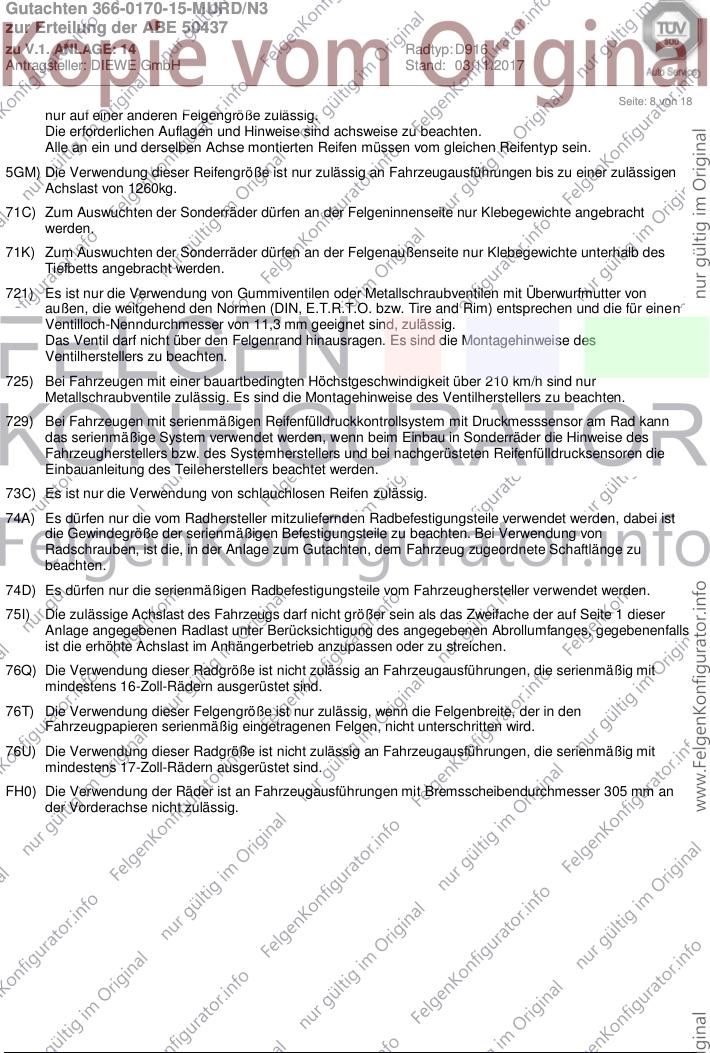

nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
FH0) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 305 mm an
der Vorderachse nicht zulässig.
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 9 von 18

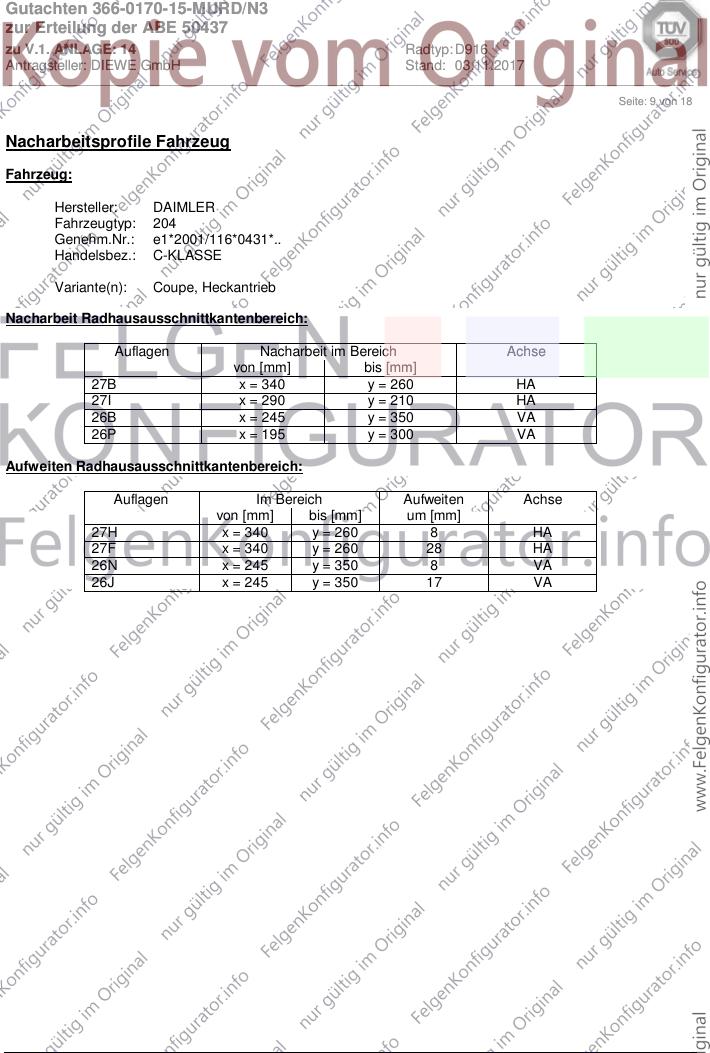

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 10 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 11 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 246
Genehm.Nr.: e1*2007/46*0751*..
Handelsbez.: B-Klasse
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 12 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 13 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 14 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 15 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 176
Genehm.Nr.: e1*2007/46*0928*..
Handelsbez.: A-KLASSE
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 240 y = 315 HA
27B x = 290 y = 350 HA
26P x = 200 y = 310 VA
26B x = 250 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 290 y = 350 8 HA
27F x = 290 y = 350 22,5 HA
26N x = 250 y = 350 8 VA
26J x = 250 y = 350 20 VA
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________

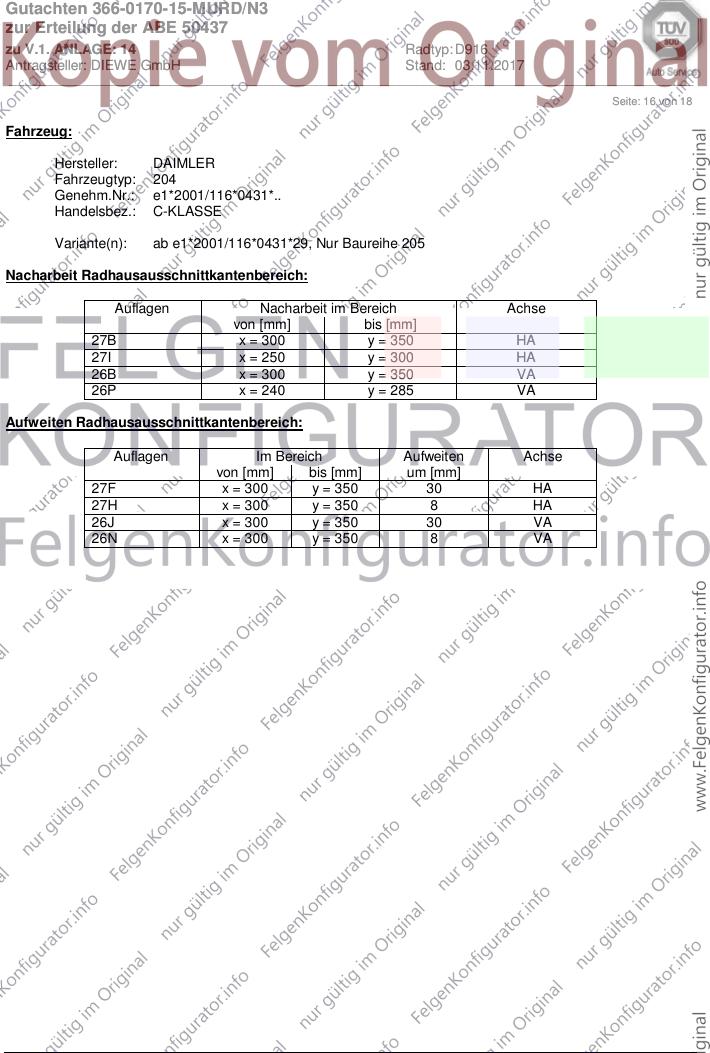

Seite: 16 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): ab e1*2001/116*0431*29, Nur Baureihe 205
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 17 von 18
Fahrzeug:
Hersteller: SSANGYONG
Fahrzeugtyp: XK
Genehm.Nr.: e9*2007/46*6294*..
Handelsbez.: Tivoli/-Air/-Plus/-Touring/-Family, Luvi, XLV
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I y = 100 y = 200 HA
Gutachten 366-0170-15-MURD/N3
zur Erteilung der ABE 50437
zu V.1. ANLAGE: 14 Radtyp: D916
Antragsteller: DIEWE GmbH Stand: 03.11.2017
__________________________________________________________________________________________________________________
Seite: 18 von 18
Fahrzeug:
Hersteller: SSANGYONG
Fahrzeugtyp: XK
Genehm.Nr.: e9*2007/46*6294*..
Handelsbez.: Tivoli/-Air/-Plus/-Touring/-Family, Luvi, XLV
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 350 y = 250 HA
27I x = 300 y = 200 HA
26B x = 350 y = 350 VA
26P x = 300 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 350 y = 250 10 HA
27H x = 350 y = 250 8 HA
26J x = 350 y = 350 10 VA
26N x = 350 y = 350 8 VA
