GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 11
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-6516
Radgröße 6.5JX16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB TN1-6516 MB / ohne Ring 5/112/66,6 38 650 2100
Kennzeichnungen
KBA-Nummer 52754
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN1-6516 (s.o.)
Radgröße 6.5JX16H2
§ 22 52754
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M12x1,5 Kegel 60° 130 24
S03 Schraube M14x1,5 Kegel 60° 130 28,3
S04 Schraube M12x1,5 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 103 195/50R16 K41 K42 K46 K56 M+S R35 A01 A12 A14
168 44-103 205/45R16 K41 K42 K46 K56 R35 A16 A22 A60
e1*96/79*0073*.. 44-75 195/45R16 K42 K46 K56 R37 DBA K1c K2c
nur mit ESP 55-92 195/50R16 K41 K42 K46 K56 R09 R35 S01
A-Klasse 60-142 195/55R16 K1c K2b K42 A01 A12 A14
169 60-142 205/50R16 K1c K2b K42 A16 A22 S03
e1*2001/116*0288*.. 60-142 205/55R16 G01 K14 K1c K2b K41 K42 K56
A-Klasse 66-135 205/55R16 A01 K2b A12 A14 A16
176, 245G 66-135 215/55R16 A01 K1a K2b K5d A22 A57 Flh
e1*2007/46*0928*..; 66-135 225/50R16 A01 K1c K2b K5d V00 V16 S03
e1*2001/116* 66-90 195/55R16 R37 T87 T91
0470*04-.. 66-90 195/60R16 R37
66-90 205/50R16 A01 K2b R37 T87 T91
A-Klasse 110 205/60R16 A12 A14 A16
F2A 110 215/55R16 A01 K1a K5d K6f K7a A22 A58 F24
e1*2007/46*1829*.. 110 225/55R16 A01 K1a K1b K2b K5d K6f K7a Lim NoP V00
V16 Y85 Z16
S03
§ 22 52754
A-Klasse 70-120 205/60R16 A12 A14 A16
F2A 70-120 215/55R16 A01 K1a K5d K6f K7a A22 A58 F23
e1*2007/46*1829*.. 70-120 225/55R16 A01 K1a K1b K2b K5d K6f K7a Lim NoP V16
Y85 Z16 S03
B-Klasse 70,85 195/55R16 R37 A12 A14 A16
245 70,85 195/60R16 R37 A22 V16 S03
e1*2001/116*0314*.. 70,85 205/50R16 A01 K42 R37
70-142 195/55R16 M+S
70-142 205/50R16 A01 K42 M+S
70-142 205/55R16 A01 K42
70-142 215/50R16 A01 K1a K1b K2b K41 K42
70-142 225/50R16 A01 K1a K1b K2b K41 K42
B-Klasse 66-135 205/55R16 A01 A12 K2b A14 A16 A22
246, 245G 66-135 215/55R16 A01 A12 K2b A57 NoE V00
e1*2007/46*0751*..; 66-135 225/50R16 A01 A12 K1a K1b K2b V16 S03
e1*2001/116* 66-90 195/55R16 A91 R37 T87 T91
0470*04-.. 66-90 195/60R16 A91 R37
- incl. Facelift 2014 66-90 205/50R16 A01 A12 K2b R37 T87 T91
B-Klasse 70-120 205/60R16 A12 A14 A16
F2B 70-120 215/55R16 A01 K1a K2b K5d K6f K7a A22 A58 F24
e1*2007/46*1909*.. 70-120 225/55R16 A01 K1c K2b K4i K5d K6f K7a NoP V16 Z16
S03
B-Klasse 70-120 205/60R16 K4i K6f A01 A12 A14
F2B 70-120 215/55R16 K1a K2b K4i K5d K6f K7a K8h A16 A22 A58
e1*2007/46*1909*.. 70-120 225/55R16 K1c K2b K4i K5d K6f K7a K8h F23 NoP V16
Z16 S03
B-Klasse electric drive 65 (132) 205/60R16 A90 A14 A16 A22
245G 65 (132) 215/55R16 A12 A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/55R16 A12 S03
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 75-125 205/55R16 A10 A14 A16
203 75-125 225/50R16 A22 B03 V16
e1*98/14*0139*.. S01
C-Klasse 88,100,115 195/60R16 A32 A14 A16 A22
204 88,100,115 205/55R16 A12 A58 B03 Cpe
e1*2001/116*0431*.. 88,100,115 225/50R16 A01 A12 K1a K1b K2b K41 K42 K56 Lim V16 S03
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-120 195/65R16 A10 R37 130 A14 A16 A22
204 85-155 205/60R16 A10 130 A58 B33 Lim
e1*2001/116* 85-155 215/55R16 A91 130 V16 S03
0431*29-.. 85-155 215/60R16 A12 130
- incl. Facelift 2018 85-155 225/55R16 A12 130
(FIN: W..205...)
C-Klasse 55-145 205/55R16 A10 A14 A16 A22
HO 55-145 225/50R16 A12 R03 B03 V16 S01
G363,
e1*92/53*0001*..
C-Klasse Sportcoupé 75-125 205/55R16 A10 A14 A16 A22
§ 22 52754
203CL 75-125 225/50R16 A32 B03 Cpe V16
e1*98/14*0159*.. S01
C-Klasse T-Modell 55-145 205/55R16 A10 A14 A16 A22
202 55-145 225/50R16 A12 R03 B03 V16 S01
e1*93/81*0034*..
C-Klasse T-Modell 75-125 205/55R16 A10 A14 A16
203K 75-125 225/50R16 A22 B03 Car
e1*98/14*0158*.. V16 S01
C-Klasse T-Modell 85-120 195/65R16 A10 R37 T92 130 A14 A16 A22
204K 85-155 205/60R16 A10 T92 T96 130 A58 B33 Car
e1*2001/116* 85-155 215/55R16 A91 130 V16 S03
0457*25-.. 85-155 215/60R16 A12 130
- incl. Facelift 2018 85-155 225/55R16 A12 130
(FIN: W..205...)
CLA-Klasse 80, 90 195/55R16 R37 T87 T91 A12 A14 A16
117, 245G 80, 90 195/60R16 R37 A22 A57 Lim
e1*2007/46*1007*..; 80, 90 205/50R16 A01 K2b R37 T87 T91 V00 V16 S03
e1*2001/116* 80-135 205/55R16 A01 K2b
0470*04-.. 80-135 215/55R16 A01 K1a K1b K2b K5d
80-135 225/50R16 A01 K1c K2b K5d
CLA-Klasse 85-120 205/60R16 A12 A14 A16
F2CLA 85-120 215/60R16 A01 K2b K5d A22 A58 Lim
e1*2007/46*1912*.. 85-120 225/55R16 A01 K1a K1b K2b K5d K7a NoP V16 Z16
S03
CLA-Klasse Shooting 80-135 205/55R16 K2b A01 A12 A14
Brake 80-135 215/55R16 K1a K1b K2b K5d A16 A22 A57
245G 80-135 225/50R16 K1c K2b K5d Car V00 V16
e1*2001/116* S03
0470*12-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse Shooting 85-120 205/60R16 A12 A14 A16
Brake 85-120 215/60R16 A01 K2b K5d A22 A57 Car
F2CLA 85-120 225/55R16 A01 K1a K1b K2b K5d K7a NoP V00 V16
e1*2007/46*1912*.. Z16 S03
CLC-Klasse 75-135 195/60R16 A10 R09 A14 A16 A22
203CL 75-135 205/55R16 A10 B03 Cpe V16
e1*98/14*0159*19-.. 75-135 225/50R16 A12 S01
CLK-Klasse 100-145 205/55R16 A10 M+S A14 A16 A22
208 B01 B03 Cbo
e1*96/27*0054*.. Cpe S01
CLK-Klasse 100-135 205/55R16 A10 M+S A14 A16 A22
209 B03 Cbo Cpe
e1*98/14*0184*.. S01
E-Klasse 55-125 205/55R16 R37 A10 A14 A16
210 55-125 215/55R16 A22 B01 B03
e1*93/81*0022*.. 55-125 225/50R16 NBF V16 S01
Vaneo 55-92 195/50R16 K1c T84 T88 A01 A12 A14
414 55-92 205/45R16 K1c T83 T87 A16 A22 S02
e1*98/14*0185*..,
§ 22 52754
e1*2001/116*0185*..
SsangYong Tivoli 84-95 205/55R16 A13 A14 A16 A22
2WD 84-95 205/60R16 A13 A58 F23 V16
XK,XKG 84-95 215/55R16 A01 A31 K2b S04
e9*2007/46*6294*..; 84-95 225/50R16 A01 A12 K1b K2b
e50*2007/46*0198*.. 84-95 225/55R16 A01 A12 K1b K2b
SsangYong Tivoli 84-95 205/55R16 A13 A14 A16 A22
4WD 84-95 205/60R16 A13 A56 F24 S04
XK 84-95 215/55R16 A31
e9*2007/46*6294*.. 84-95 225/50R16 A01 A12 K1b
84-95 225/55R16 A01 A12 K1b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 11
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 52754
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 11

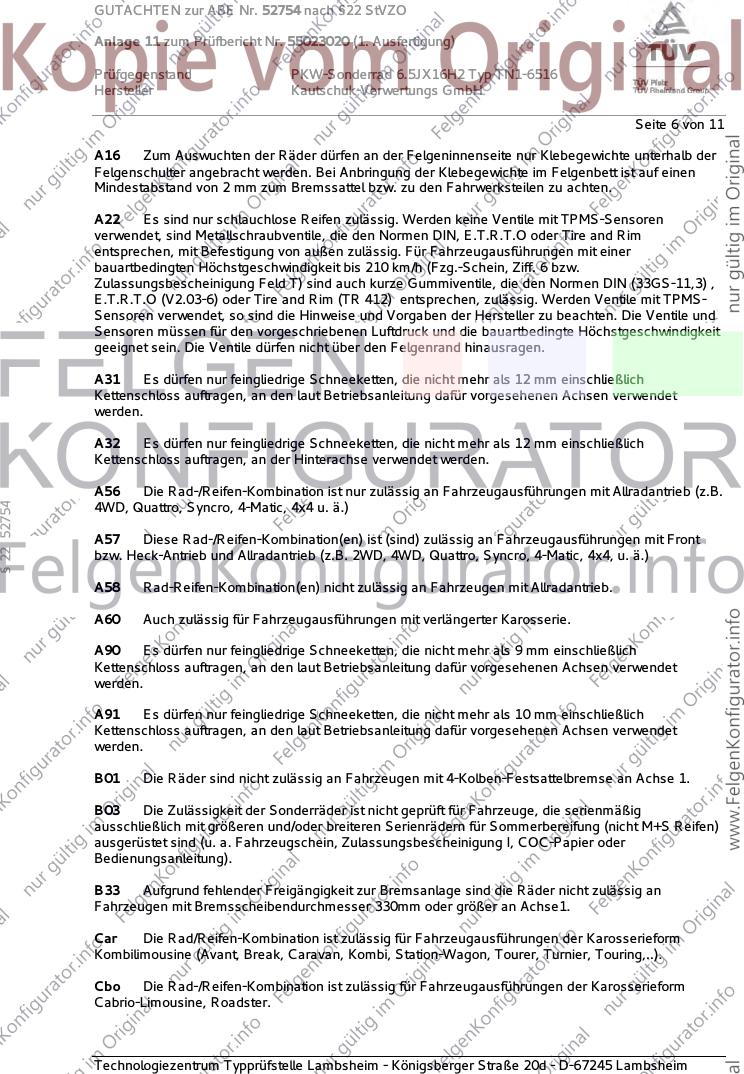

A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
§ 22 52754
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 11

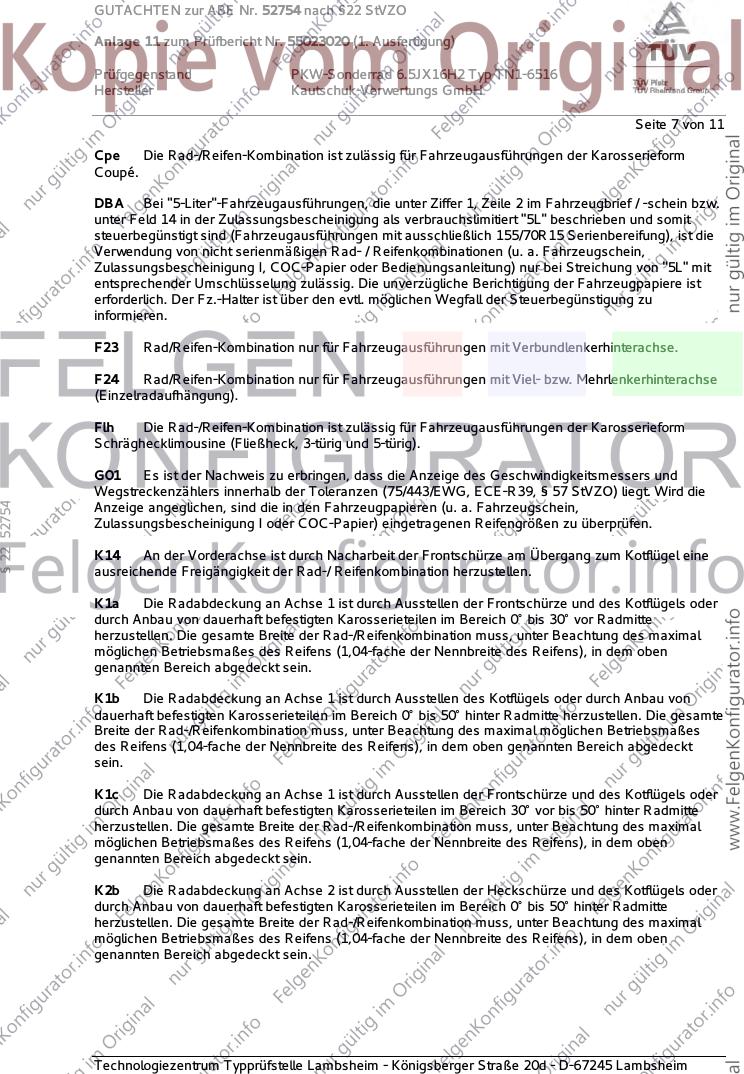

Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
§ 22 52754
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 52754
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
§ 22 52754
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 11

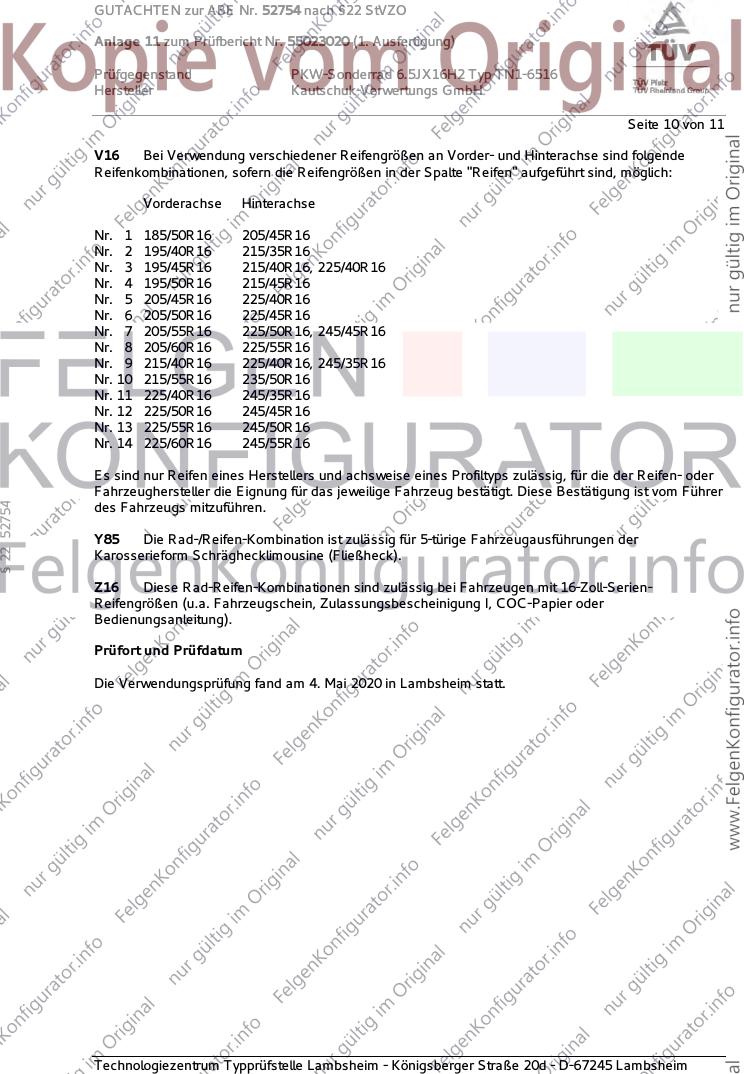

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
§ 22 52754
des Fahrzeugs mitzuführen.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Mai 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52754 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55023020 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ TN1-6516
Hersteller Kautschuk-Verwertungs GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Mai 2020
§ 22 52754
Tufan 00342788.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
