TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Anlage Mercedes 02 zum Teilegutachten Nr.: 18-00040-CP-BWG-** (Stand 02/19)
Hersteller: DIEWE WHEELS GmbH
Typ: D1717 Seite 1 von 3
1. Verwendungsbereich:
Hersteller: Typ: Bezeichnung: Gen - Nr.:
Daimler AG (D) 906 AC 30 Sprinter e1*2001/116*0353*--
906 AC 35 e1*2001/116*0354*--
906 AC 35 / 4x4 e1*2001/116*0424*--
906 JC 35 e1*2001/116*0425*--
906 OK 30 L 763
906 OK 35 L 764
906 KA 30 L 765
906 KA 35 L 766
906 OK 35 / 4x4 L 969
906 KA 35 / 4x4 L 970
906 PD 35 N 507
Daimler AG (D) 906 AC 35 G Sprinter e1*2007/46*0569*--
906 BB 30 e1*2007/46*0279*--
906 BA 30 e1*2007/46*0280*--
906 CA 35 U e1*2007/46*0891*--
906 BA 35 e1*2007/46*0300*--
906 BB 35 e1*2007/46*0301*--
906 BB 35 e1*2007/46*0298*--
906 BB 35/4x4 e1*2007/46*0305*--
906 BB 35/4x4 e1*2007/46*0310*--
906 BA 35/4x4 e1*2007/46*0309*--
906 BA 35/4x4 e1*2007/46*0312*--
906 BB 35 G e1*2007/46*0556*--
906 BA 35 G e1*2007/46*0557*--
906 FUT 35 e1*2007/46*1067*--
906 FUT 35 e1*2007/46*1075*--
Volkswagen AG(D) 2EC1 Crafter e1*2001/116*0355*--
2EC2 e1*2001/116*0356*--
2FJE1 L 767
2FJE2 L 768
2EKE1 L 769
2EKE2 L 770
2FJZ L 846
Volkswagen AG(D) 2EKE2 Crafter e1*2007/46*0516*--
2EKE1 e1*2007/46*0513*--
2EKE2 e1*2007/46*0514*--
2EKZ e1*2007/46*0518*--
2EKZ e1*2007/46*0520*--
2FJE1 e1*2007/46*0521*--
2FJE2 e1*2007/46*0522*--
2FJE2 e1*2007/46*0523*--
2FJZ e1*2007/46*0524*--
2FJZ e1*2007/46*0525*--
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Anlage Mercedes 02 zum Teilegutachten Nr.: 18-00040-CP-BWG-** (Stand 02/19)
Hersteller: DIEWE WHEELS GmbH

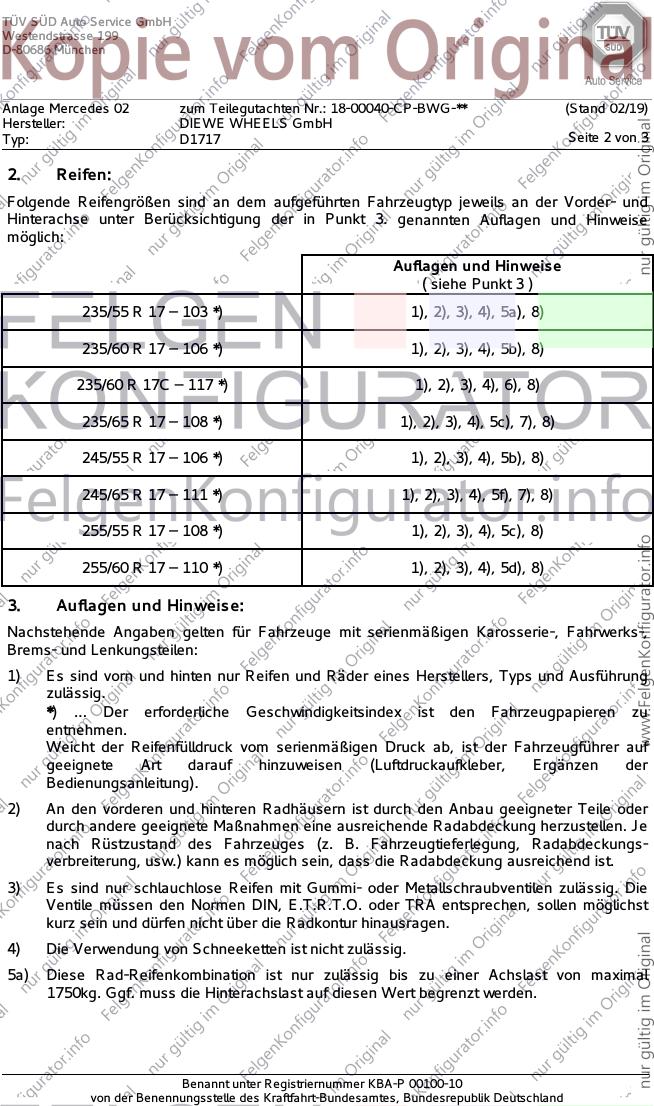

Typ: D1717 Seite 2 von 3
2. Reifen:
Folgende Reifengrößen sind an dem aufgeführten Fahrzeugtyp jeweils an der Vorder- und
Hinterachse unter Berücksichtigung der in Punkt 3. genannten Auflagen und Hinweise
möglich:
Auflagen und Hinweise
( siehe Punkt 3 )
235/55 R 17 – 103 *) 1), 2), 3), 4), 5a), 8)
235/60 R 17 – 106 *) 1), 2), 3), 4), 5b), 8)
235/60 R 17C – 117 *) 1), 2), 3), 4), 6), 8)
235/65 R 17 – 108 *) 1), 2), 3), 4), 5c), 7), 8)
245/55 R 17 – 106 *) 1), 2), 3), 4), 5b), 8)
245/65 R 17 – 111 *) 1), 2), 3), 4), 5f), 7), 8)
255/55 R 17 – 108 *) 1), 2), 3), 4), 5c), 8)
255/60 R 17 – 110 *) 1), 2), 3), 4), 5d), 8)
3. Auflagen und Hinweise:
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers, Typs und Ausführung
zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu
entnehmen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
2) An den vorderen und hinteren Radhäusern ist durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungs-
verbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist.
3) Es sind nur schlauchlose Reifen mit Gummi- oder Metallschraubventilen zulässig. Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
4) Die Verwendung von Schneeketten ist nicht zulässig.
5a) Diese Rad-Reifenkombination ist nur zulässig bis zu einer Achslast von maximal
1750kg. Ggf. muss die Hinterachslast auf diesen Wert begrenzt werden.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Anlage Mercedes 02 zum Teilegutachten Nr.: 18-00040-CP-BWG-** (Stand 02/19)
Hersteller: DIEWE WHEELS GmbH

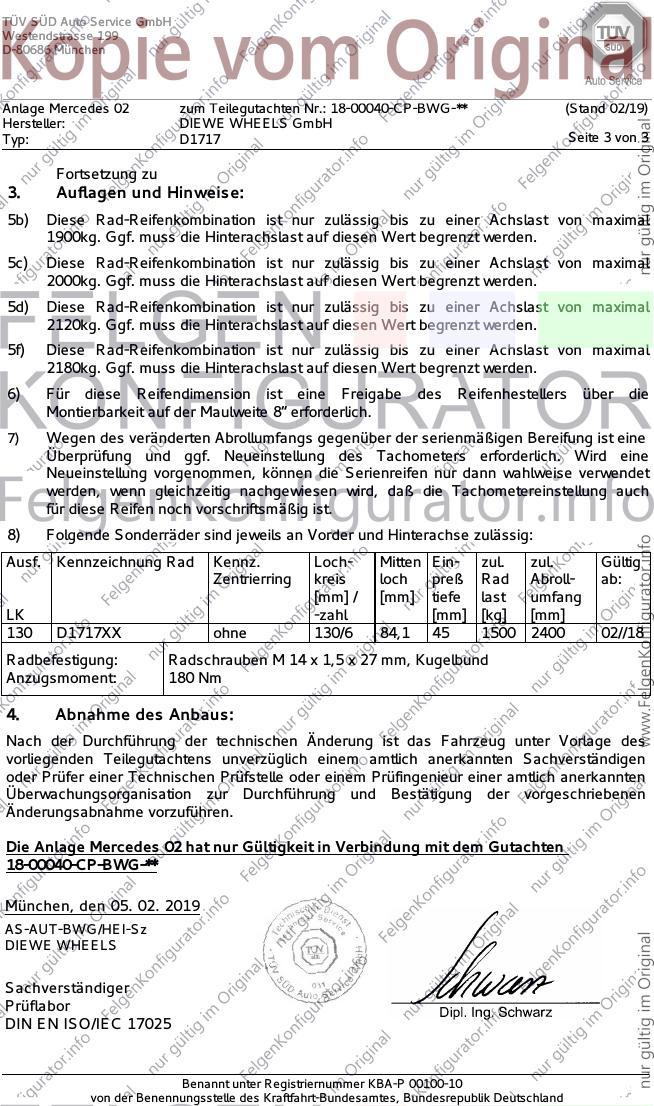

Typ: D1717 Seite 3 von 3
Fortsetzung zu
3. Auflagen und Hinweise:
5b) Diese Rad-Reifenkombination ist nur zulässig bis zu einer Achslast von maximal
1900kg. Ggf. muss die Hinterachslast auf diesen Wert begrenzt werden.
5c) Diese Rad-Reifenkombination ist nur zulässig bis zu einer Achslast von maximal
2000kg. Ggf. muss die Hinterachslast auf diesen Wert begrenzt werden.
5d) Diese Rad-Reifenkombination ist nur zulässig bis zu einer Achslast von maximal
2120kg. Ggf. muss die Hinterachslast auf diesen Wert begrenzt werden.
5f) Diese Rad-Reifenkombination ist nur zulässig bis zu einer Achslast von maximal
2180kg. Ggf. muss die Hinterachslast auf diesen Wert begrenzt werden.
6) Für diese Reifendimension ist eine Freigabe des Reifenhestellers über die
Montierbarkeit auf der Maulweite 8“ erforderlich.
7) Wegen des veränderten Abrollumfangs gegenüber der serienmäßigen Bereifung ist eine
Überprüfung und ggf. Neueinstellung des Tachometers erforderlich. Wird eine
Neueinstellung vorgenommen, können die Serienreifen nur dann wahlweise verwendet
werden, wenn gleichzeitig nachgewiesen wird, daß die Tachometereinstellung auch
für diese Reifen noch vorschriftsmäßig ist.
8) Folgende Sonderräder sind jeweils an Vorder und Hinterachse zulässig:
Ausf. Kennzeichnung Rad Kennz. Loch- Mitten Ein- zul. zul. Gültig
Zentrierring kreis loch preß Rad Abroll- ab:
[mm] / [mm] tiefe last umfang
LK -zahl [mm] [kg] [mm]
130 D1717XX ohne 130/6 84,1 45 1500 2400 02//18
Radbefestigung: Radschrauben M 14 x 1,5 x 27 mm, Kugelbund
Anzugsmoment: 180 Nm
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen
oder Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage Mercedes 02 hat nur Gültigkeit in Verbindung mit dem Gutachten
18-00040-CP-BWG-**
München, den 05. 02. 2019
AS-AUT-BWG/HEI-Sz
DIEWE WHEELS
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
