Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 10
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

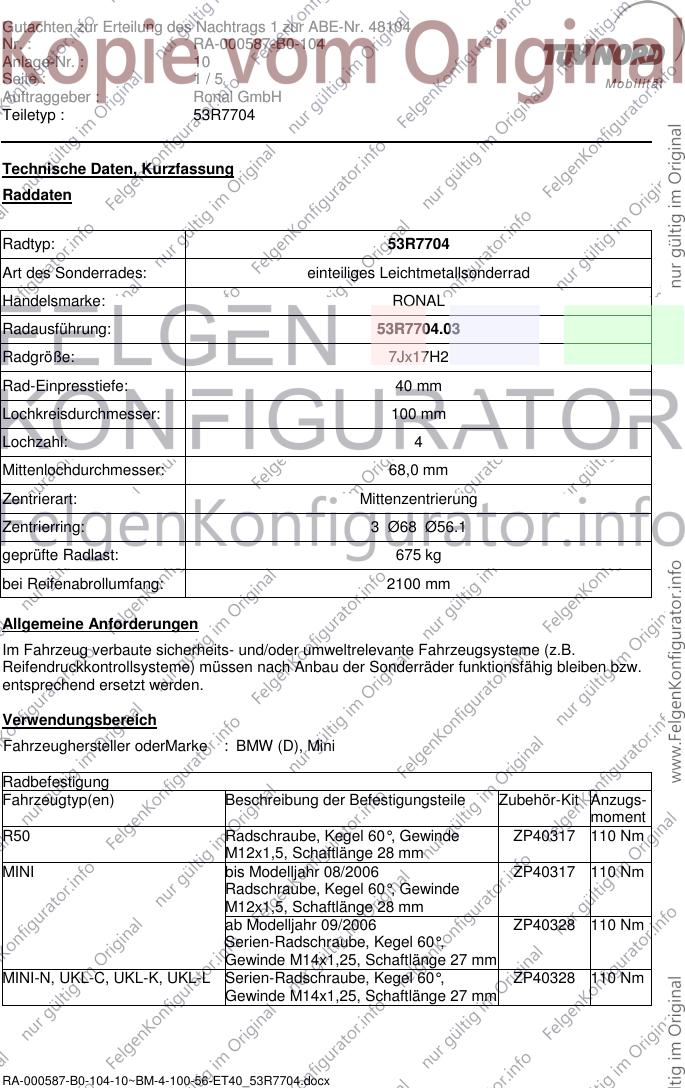

Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7704
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R7704.03
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø68 Ø56.1
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oderMarke : BMW (D), Mini
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
R50 Radschraube, Kegel 60°, Gewinde ZP40317 110 Nm
M12x1,5, Schaftlänge 28 mm
MINI bis Modelljahr 08/2006 ZP40317 110 Nm
Radschraube, Kegel 60°, Gewinde
M12x1,5, Schaftlänge 28 mm
ab Modelljahr 09/2006 ZP40328 110 Nm
Serien-Radschraube, Kegel 60°,
Gewinde M14x1,25, Schaftlänge 27 mm
MINI-N, UKL-C, UKL-K, UKL-L Serien-Radschraube, Kegel 60°, ZP40328 110 Nm
Gewinde M14x1,25, Schaftlänge 27 mm
RA-000587-B0-104-10~BM-4-100-56-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 10
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: R50
ABE / EG-Genehmigung: e1*98/14*0168*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 120 Mini 205/40R17 A01) bis A10)
(Limousine) K03)K52) K04 )
205/45R17
K03)K50)
215/40R17
K01)K50)
E11*98/14*0178*03E 890/760(760) 4/100/54,1
Typ: MINI
ABE / EG-Genehmigung: e1*2001/116*0231*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 160 Mini 205/40R17 A01) bis A10)
(Limousine + Cabrio) K03)K52) K04 )
205/45R17
K03)K50)
215/40R17
K01)K50)
e1*2001/116*0231*10E 890/800(800) 4/100/54,1
Typ(en): ABE / EG-Genehmigung(en):
MINI-N e1*2001/116*0343*..
UKL-C e1*2007/46*0369*..
UKL-K e1*2007/46*0370*..
UKL-L e1*2007/46*0371*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 160 Mini 195/45R17 A02) bis A10)
(Limousine, Kombi, Cabrio, A01)K04)N205) EF0)
Coupe, Roadster)
205/45R17
A01)G0B)K04)
215/40R17
A01)K03)K04)K72)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000587-B0-104-10~BM-4-100-56-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 10
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

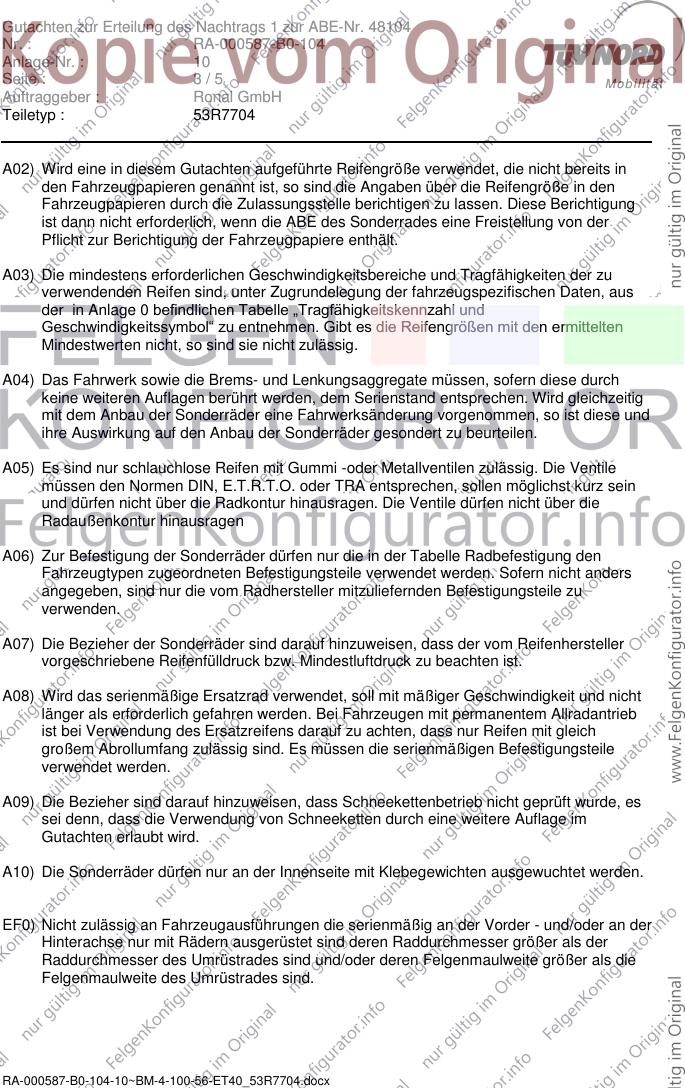

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen. Die Ventile dürfen nicht über die
Radaußenkontur hinausragen
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000587-B0-104-10~BM-4-100-56-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 10
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/60R16,
185/50R17, 195/55R16, 205/40R18, 205/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K50) An Achse 2 sind die Kanten der Kunststoff-Verbreiterungen bis zur Trennfuge (auf
Restdicke von 6 - 8 mm) zu kürzen; die Radhaus-Verkleidungsschale ist in diesem
Bereich entsprechend nachzuarbeiten (ausschneiden oder dauerhaft nach außen
formen), so dass diese nicht weiter ins Radhaus ragt als die gekürzte Verbreiterung.
K52) An Achse 2 sind die Kanten der Kunststoff-Verbreiterungen im Bereich über Radmitte
nach hinten bis zur Trennfuge (auf Restdicke von ca. 10 mm) zu kürzen; die Radhaus-
Verkleidungsschale ist in diesem Bereich entsprechend nachzuarbeiten (ausschneiden
oder dauerhaft nach außen formen), so daß diese nicht weiter ins Radhaus ragt als die
gekürzte Verbreiterung.
K72) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Kunststoffradhauskante ist im Bereich von der Radmitte bis ca. 100 mm unterhalb
der Stoßfängerunterkante zu kürzen,
- der Filzinnenkotflügel ist in diesem Bereich auszuschneiden.
RA-000587-B0-104-10~BM-4-100-56-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 10
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

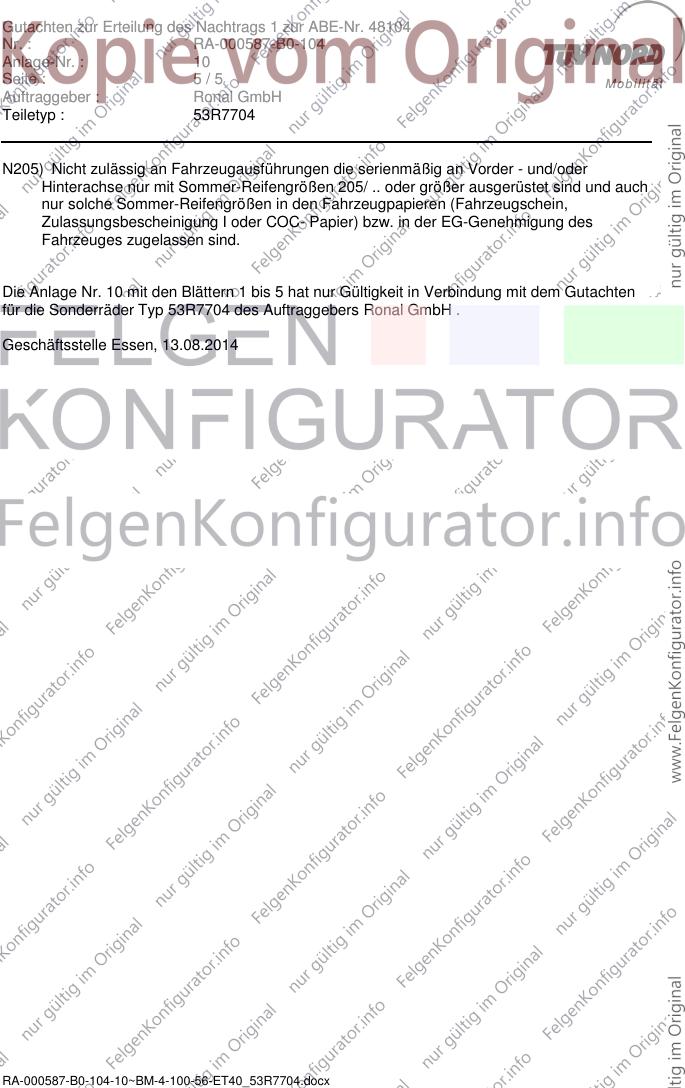

N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 10 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7704 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 13.08.2014
