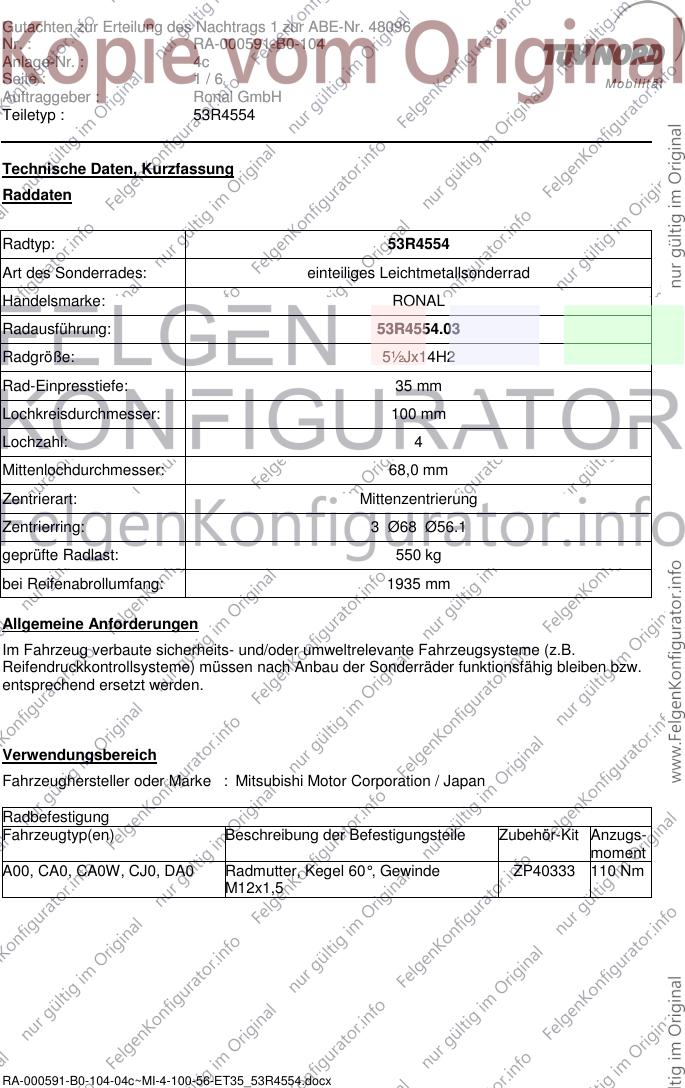

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 4c
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R4554
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R4554.03
Radgröße: 5½Jx14H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 3 Ø68 Ø56.1
geprüfte Radlast: 550 kg
bei Reifenabrollumfang: 1935 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Mitsubishi Motor Corporation / Japan
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
A00, CA0, CA0W, CJ0, DA0 Radmutter, Kegel 60°, Gewinde ZP40333 110 Nm
M12x1,5
RA-000591-B0-104-04c~MI-4-100-56-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 4c
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: CA0
ABE / EG-Genehmigung: G005
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 83 Mitsubishi Colt, 175/65R14 A02) bis A10)
Mitsubishi Lancer S02)
185/60R14
A01)K30)
195/55R14
A01)K47)
195/60R14
A01)G01)K47)
103 Mitsubishi Colt, 185/60R14 A02) bis A10)
Mitsubishi Lancer A01)K30) S02)
195/55R14
A01)K47)
195/60R14
A01)K47)
G005/Nt07E 830/830 4/100/56,1
Typ: CA0W
ABE / EG-Genehmigung: G230
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 83 Mitsubishi Lancer, 175/65R14 A02) bis A10)
Station Wagon S02)
(nicht Allradfahrzeuge) 185/60R14
195/55R14
195/60R14
A01)G01)
G230/Nt05E 830/900 4/100/56,1
Typ: CA0
ABE / EG-Genehmigung: e1*96/79*0061*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
83 Mitsubishi Lancer, 185/60R14 A02) bis A10)
Station Wagon S02)
(nicht Allradfahrzeuge) 195/55R14
195/60R14
A01)G01)
e1*96/79*0061*01 830/900(950) -2WD 4/100/56,1
RA-000591-B0-104-04c~MI-4-100-56-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 4c

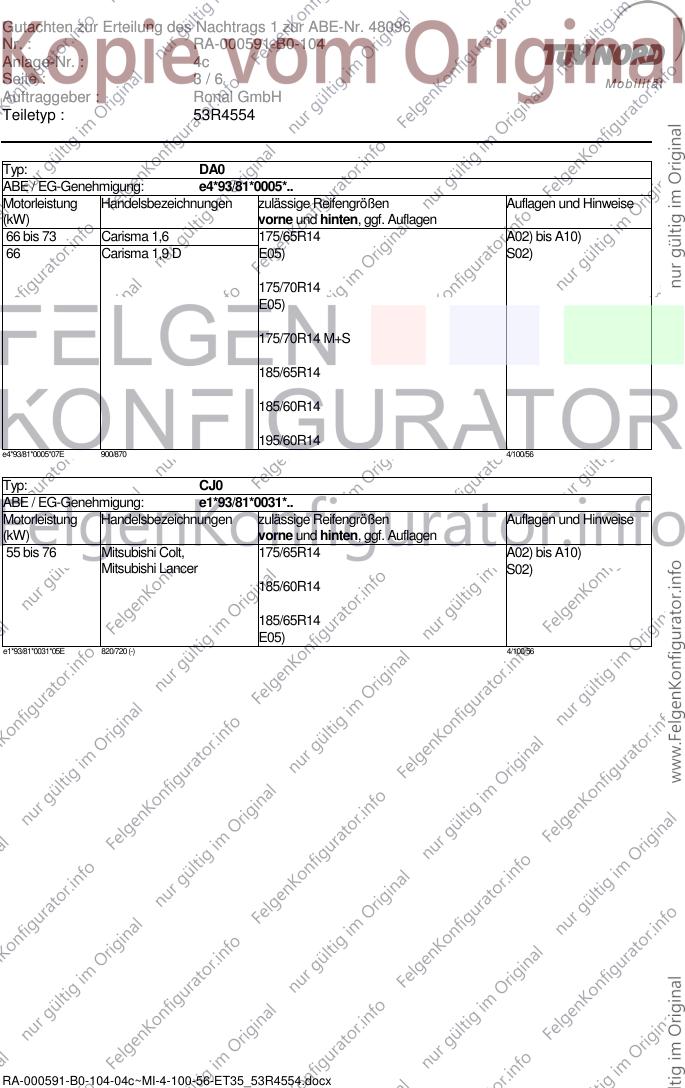

Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ: DA0
ABE / EG-Genehmigung: e4*93/81*0005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Carisma 1,6 175/65R14 A02) bis A10)
66 Carisma 1,9 D E05) S02)
175/70R14
E05)
175/70R14 M+S
185/65R14
185/60R14
195/60R14
e4*93/81*0005*07E 900/870 4/100/56
Typ: CJ0
ABE / EG-Genehmigung: e1*93/81*0031*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 76 Mitsubishi Colt, 175/65R14 A02) bis A10)
Mitsubishi Lancer S02)
185/60R14
185/65R14
E05)
e1*93/81*0031*05E 820/720 (-) 4/100/56
RA-000591-B0-104-04c~MI-4-100-56-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 4c
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
Typ(en): ABE / EG-Genehmigung(en):
A00 e1*2007/46*0951*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 59 Mitsubishi Space Star 165/60R14 A02) bis A10)
A01) K16)
165/65R14
A01) K16)
175/60R14
A01) K16)
185/55R14
A01) K04)K16) K51)
185/60R14
A01) K04)K16) K51)
195/55R14
A01) K01)K04) K16) K51)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000591-B0-104-04c~MI-4-100-56-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 4c

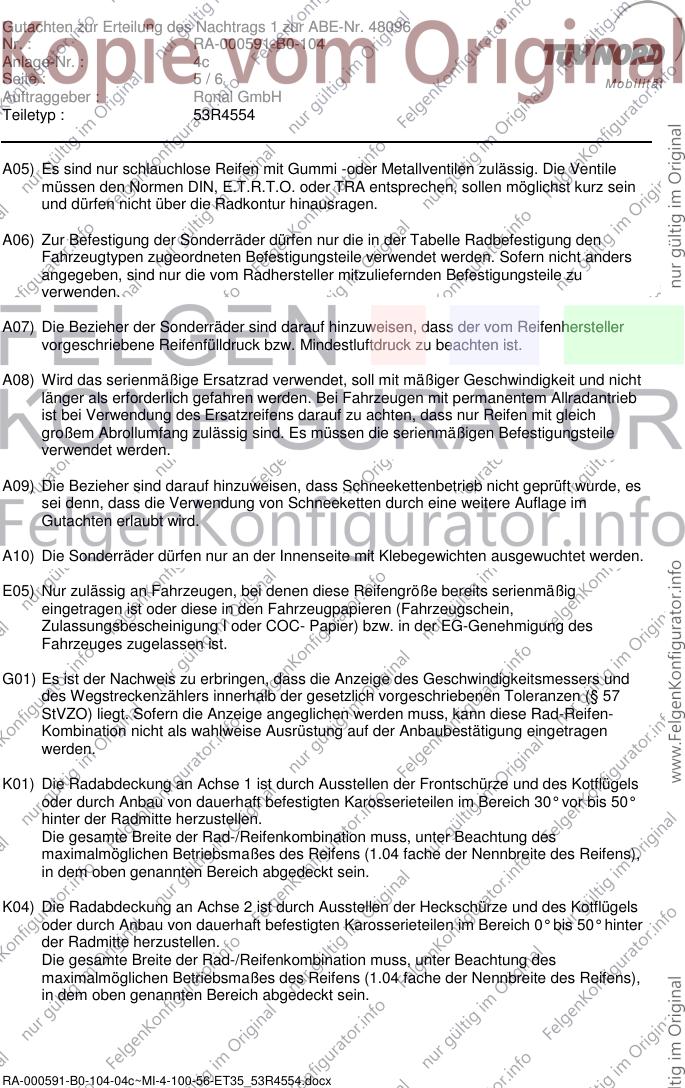

Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000591-B0-104-04c~MI-4-100-56-ET35_53R4554.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48096
Nr. : RA-000591-B0-104
Anlage-Nr. : 4c

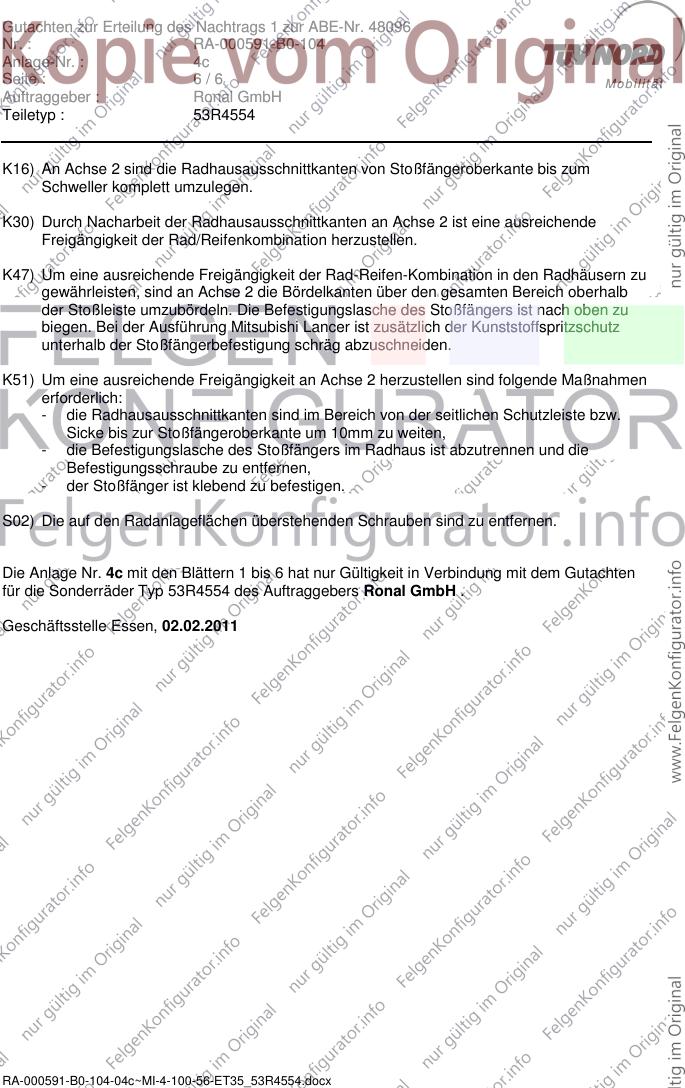

Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R4554
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K30) Durch Nacharbeit der Radhausausschnittkanten an Achse 2 ist eine ausreichende
Freigängigkeit der Rad/Reifenkombination herzustellen.
K47) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination in den Radhäusern zu
gewährleisten, sind an Achse 2 die Bördelkanten über den gesamten Bereich oberhalb
der Stoßleiste umzubördeln. Die Befestigungslasche des Stoßfängers ist nach oben zu
biegen. Bei der Ausführung Mitsubishi Lancer ist zusätzlich der Kunststoffspritzschutz
unterhalb der Stoßfängerbefestigung schräg abzuschneiden.
K51) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind im Bereich von der seitlichen Schutzleiste bzw.
Sicke bis zur Stoßfängeroberkante um 10mm zu weiten,
- die Befestigungslasche des Stoßfängers im Radhaus ist abzutrennen und die
Befestigungsschraube zu entfernen,
- der Stoßfänger ist klebend zu befestigen.
S02) Die auf den Radanlageflächen überstehenden Schrauben sind zu entfernen.
Die Anlage Nr. 4c mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R4554 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 02.02.2011
RA-000591-B0-104-04c~MI-4-100-56-ET35_53R4554.docx
