Gutachten 366-0074-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 96 DIAMOND, MITSUBISHI Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________

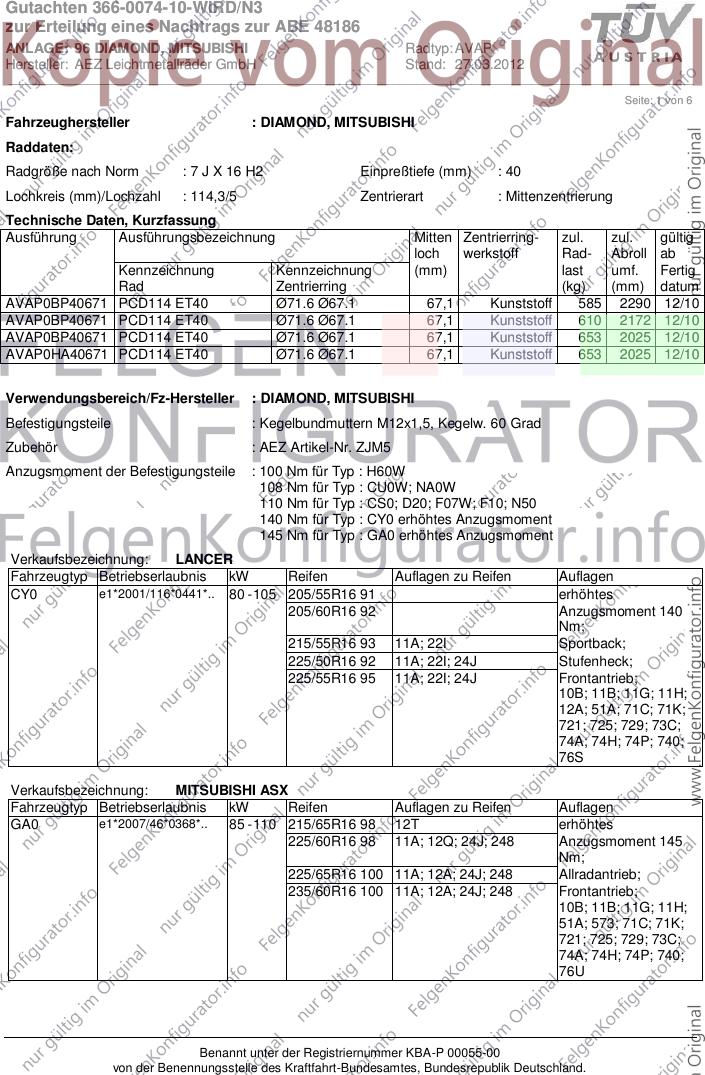

Seite: 1 von 6
Fahrzeughersteller : DIAMOND, MITSUBISHI
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AVAP0BP40671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 585 2290 12/10
AVAP0BP40671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 610 2172 12/10
AVAP0BP40671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 653 2025 12/10
AVAP0HA40671 PCD114 ET40 Ø71.6 Ø67.1 67,1 Kunststoff 653 2025 12/10
Verwendungsbereich/Fz-Hersteller : DIAMOND, MITSUBISHI
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJM5
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : H60W
108 Nm für Typ : CU0W; NA0W
110 Nm für Typ : CS0; D20; F07W; F10; N50
140 Nm für Typ : CY0 erhöhtes Anzugsmoment
145 Nm für Typ : GA0 erhöhtes Anzugsmoment
Verkaufsbezeichnung: LANCER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CY0 e1*2001/116*0441*.. 80 - 105 205/55R16 91 erhöhtes
205/60R16 92 Anzugsmoment 140
Nm;
215/55R16 93 11A; 22I Sportback;
225/50R16 92 11A; 22I; 24J Stufenheck;
225/55R16 95 11A; 22I; 24J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 74P; 740;
76S
Verkaufsbezeichnung: MITSUBISHI ASX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA0 e1*2007/46*0368*.. 85 - 110 215/65R16 98 12T erhöhtes
225/60R16 98 11A; 12Q; 24J; 248 Anzugsmoment 145
Nm;
225/65R16 100 11A; 12A; 24J; 248 Allradantrieb;
235/60R16 100 11A; 12A; 24J; 248 Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 729; 73C;
74A; 74H; 74P; 740;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 96 DIAMOND, MITSUBISHI Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________

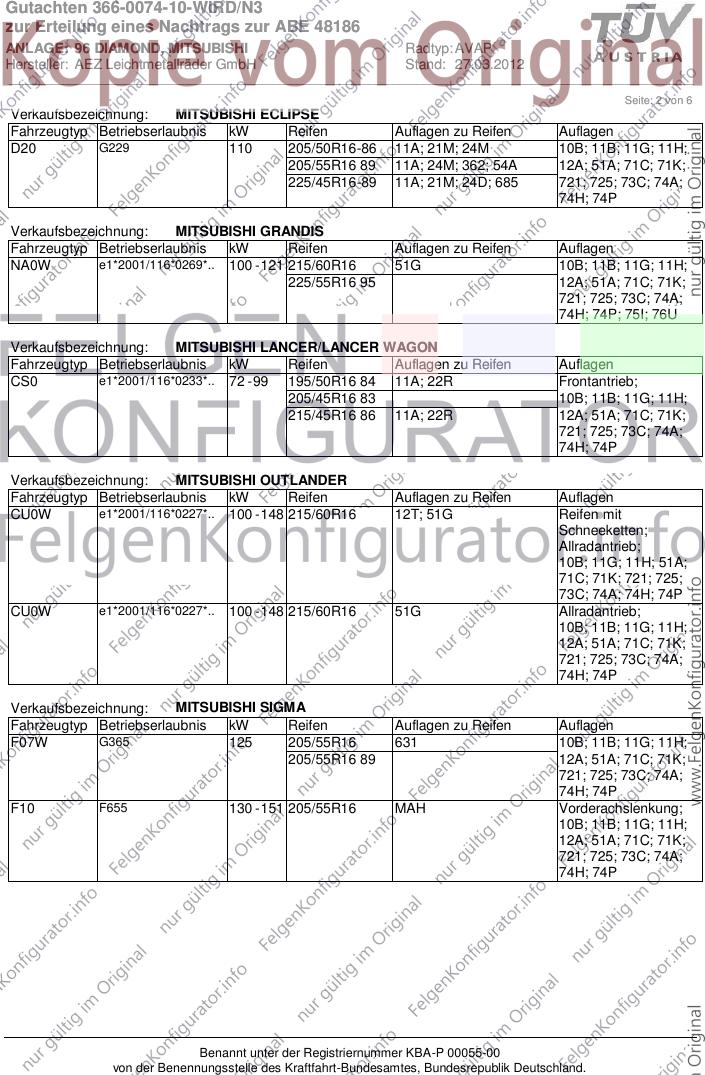

Seite: 2 von 6
Verkaufsbezeichnung: MITSUBISHI ECLIPSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D20 G229 110 205/50R16-86 11A; 21M; 24M 10B; 11B; 11G; 11H;
205/55R16 89 11A; 24M; 362; 54A 12A; 51A; 71C; 71K;
225/45R16-89 11A; 21M; 24D; 685 721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: MITSUBISHI GRANDIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NA0W e1*2001/116*0269*.. 100 - 121 215/60R16 51G 10B; 11B; 11G; 11H;
225/55R16 95 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 75I; 76U
Verkaufsbezeichnung: MITSUBISHI LANCER/LANCER WAGON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CS0 e1*2001/116*0233*.. 72 - 99 195/50R16 84 11A; 22R Frontantrieb;
205/45R16 83 10B; 11B; 11G; 11H;
215/45R16 86 11A; 22R 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: MITSUBISHI OUTLANDER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CU0W e1*2001/116*0227*.. 100 - 148 215/60R16 12T; 51G Reifen mit
Schneeketten;
Allradantrieb;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P
CU0W e1*2001/116*0227*.. 100 - 148 215/60R16 51G Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: MITSUBISHI SIGMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F07W G365 125 205/55R16 631 10B; 11B; 11G; 11H;
205/55R16 89 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
F10 F655 130 - 151 205/55R16 MAH Vorderachslenkung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 96 DIAMOND, MITSUBISHI Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________

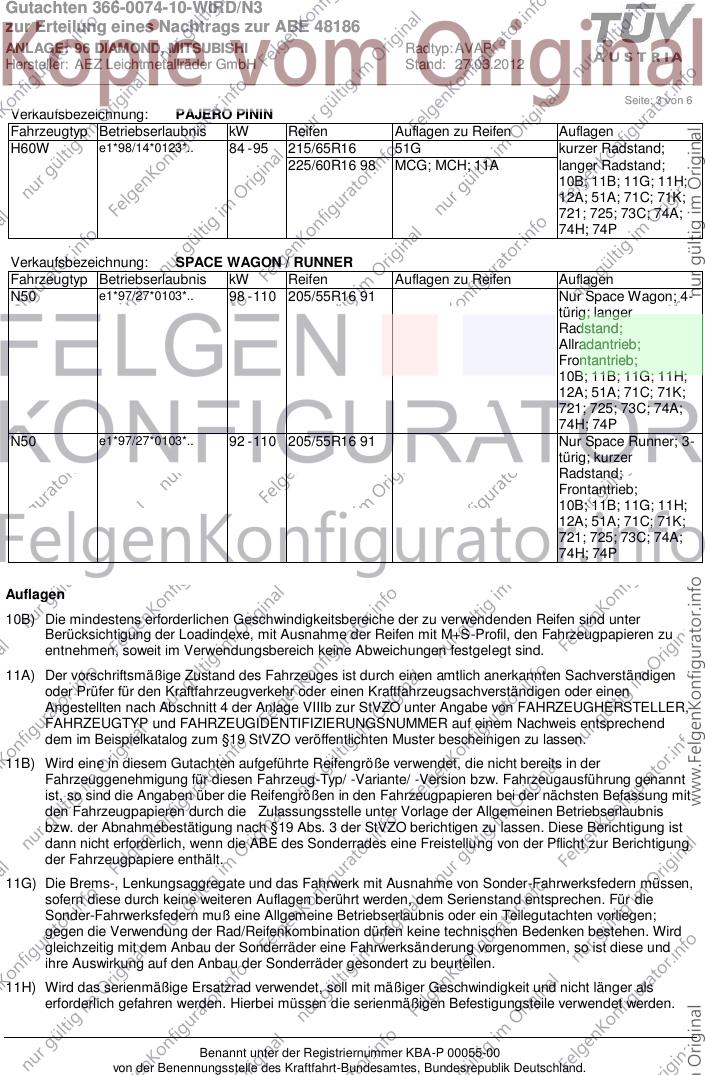

Seite: 3 von 6
Verkaufsbezeichnung: PAJERO PININ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H60W e1*98/14*0123*.. 84 - 95 215/65R16 51G kurzer Radstand;
225/60R16 98 MCG; MCH; 11A langer Radstand;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Verkaufsbezeichnung: SPACE WAGON / RUNNER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N50 e1*97/27*0103*.. 98 - 110 205/55R16 91 Nur Space Wagon; 4-
türig; langer
Radstand;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
N50 e1*97/27*0103*.. 92 - 110 205/55R16 91 Nur Space Runner; 3-
türig; kurzer
Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 96 DIAMOND, MITSUBISHI Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________

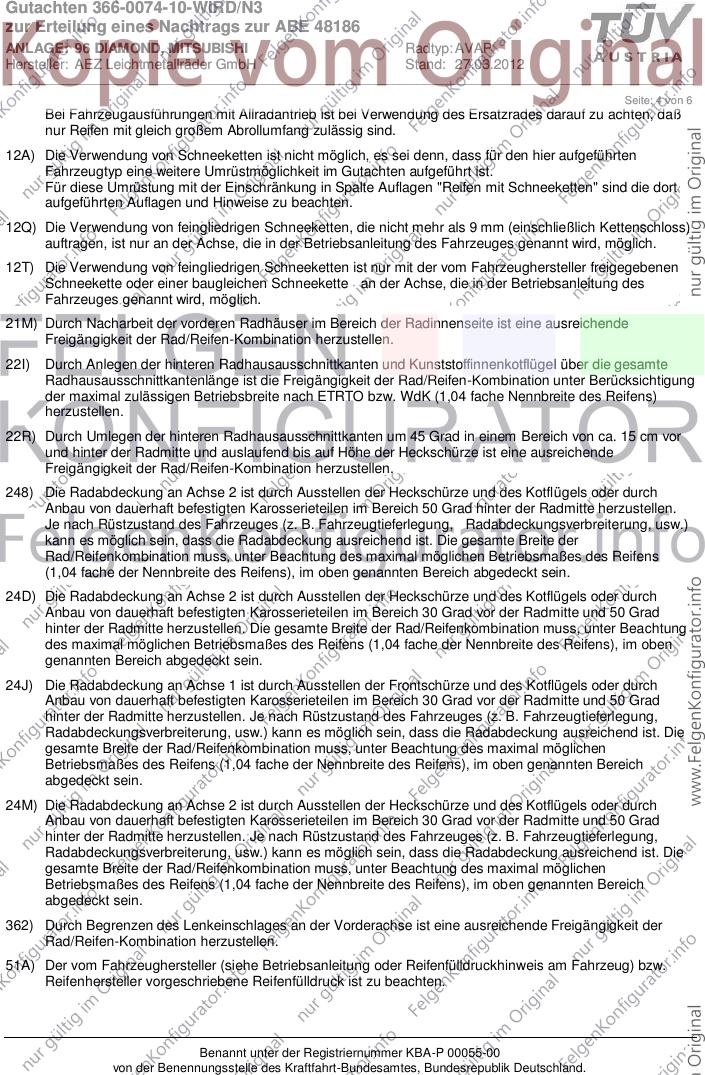

Seite: 4 von 6
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21M) Durch Nacharbeit der vorderen Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22R) Durch Umlegen der hinteren Radhausausschnittkanten um 45 Grad in einem Bereich von ca. 15 cm vor
und hinter der Radmitte und auslaufend bis auf Höhe der Heckschürze ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 96 DIAMOND, MITSUBISHI Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________
Seite: 5 von 6
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
685) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/50R16
Hinterachse: 225/45R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0074-10-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 48186
ANLAGE: 96 DIAMOND, MITSUBISHI Radtyp: AVAP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________

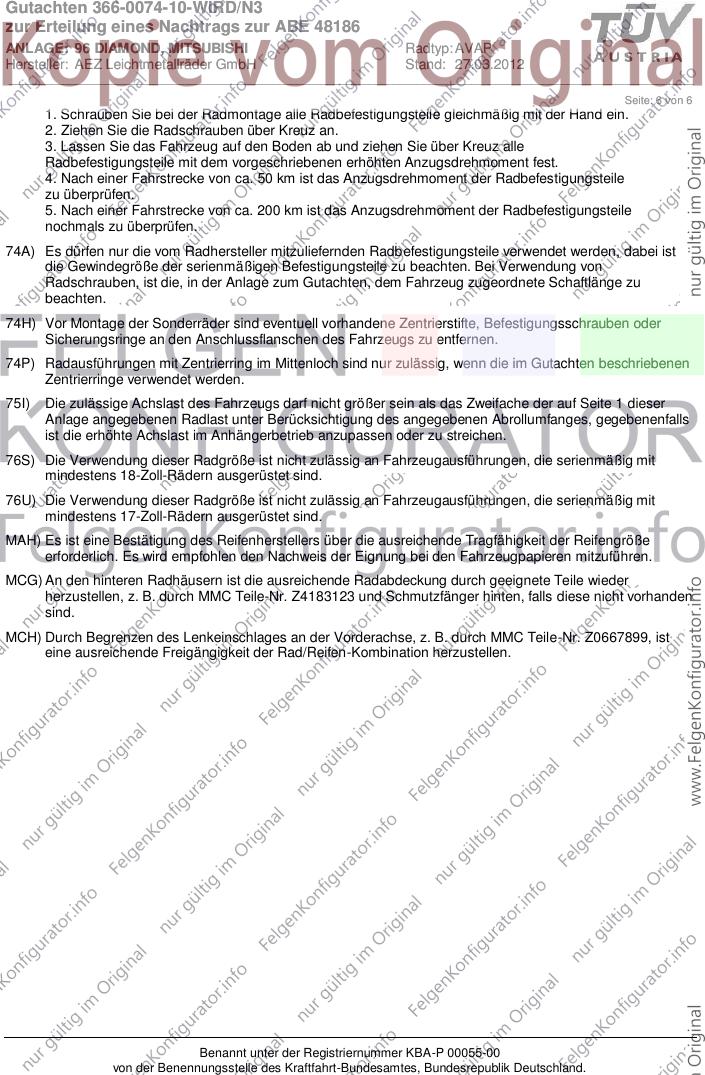

Seite: 6 von 6
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
MAH) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
MCG) An den hinteren Radhäusern ist die ausreichende Radabdeckung durch geeignete Teile wieder
herzustellen, z. B. durch MMC Teile-Nr. Z4183123 und Schmutzfänger hinten, falls diese nicht vorhanden
sind.
MCH) Durch Begrenzen des Lenkeinschlages an der Vorderachse, z. B. durch MMC Teile-Nr. Z0667899, ist
eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
