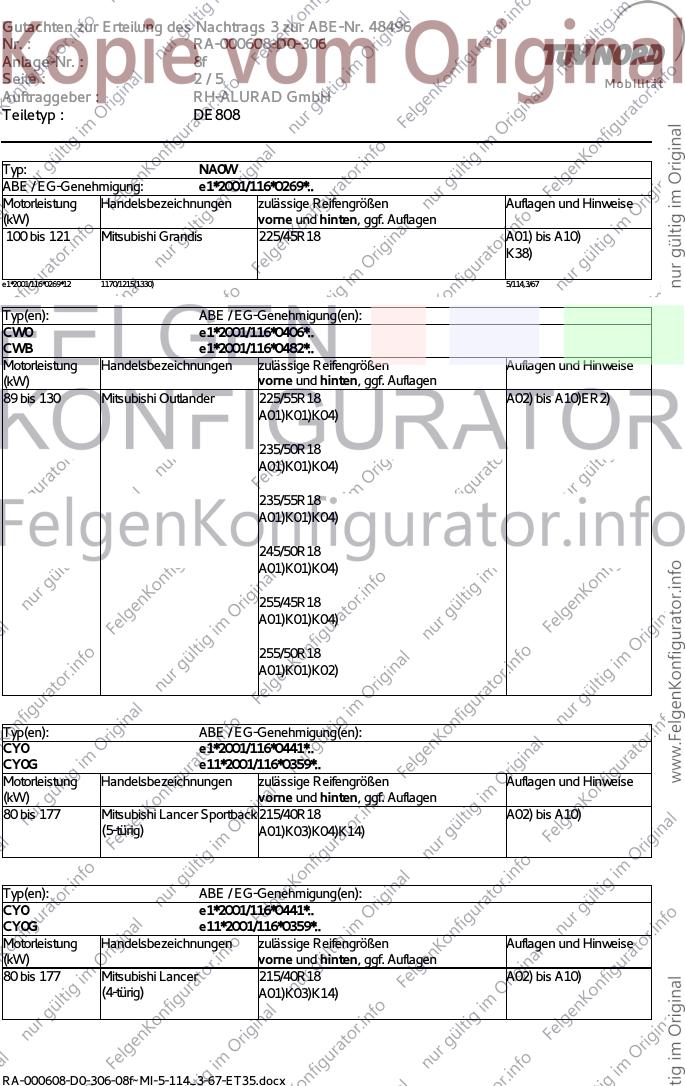

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 8f
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Technische Daten, Kurzfassung
Raddaten
Radtyp: DE808
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: LK 114G
Radgröße: 8Jx18EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø67.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Mitsubishi
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
CU0W, CW0, CWB, CY0, Radmutter, Kegel 60°, Gewinde 4638 110 Nm
CY0G, NA0W, GA0, GA0G M12x1,5
Typ: CU0W
ABE / EG-Genehmigung: e1*2001/116*0227*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 148 Mitsubishi Outlander 225/45R18 A01) bis A10)
K03)
e1*2001/116*0227*07E 1050/1065(1220) 5/114,3/67
RA-000608-D0-306-08f~MI-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 8f
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Typ: NA0W
ABE / EG-Genehmigung: e1*2001/116*0269*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 121 Mitsubishi Grandis 225/45R18 A01) bis A10)
K38)
e1*2001/116*0269*12 1170/1215(1330) 5/114,3/67
Typ(en): ABE / EG-Genehmigung(en):
CW0 e1*2001/116*0406*..
CWB e1*2001/116*0482*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 130 Mitsubishi Outlander 225/55R18 A02) bis A10)ER2)
A01)K01)K04)
235/50R18
A01)K01)K04)
235/55R18
A01)K01)K04)
245/50R18
A01)K01)K04)
255/45R18
A01)K01)K04)
255/50R18
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
CY0 e1*2001/116*0441*..
CY0G e11*2001/116*0359*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 177 Mitsubishi Lancer Sportback 215/40R18 A02) bis A10)
(5-türig) A01)K03)K04)K14)
Typ(en): ABE / EG-Genehmigung(en):
CY0 e1*2001/116*0441*..
CY0G e11*2001/116*0359*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 177 Mitsubishi Lancer 215/40R18 A02) bis A10)
(4-türig) A01)K03)K14)
RA-000608-D0-306-08f~MI-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 8f
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
Typ(en): ABE / EG-Genehmigung(en):
GA0 e1*2007/46*0368*..
GA0G e50*2007/46*0058*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Mitsubishi ASX 225/45R18 A02) bis A10)
A01)A93)K01)K04)
235/45R18
A01)A93)K01)K02)K49)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000608-D0-306-08f~MI-5-114_3-67-ET35.docx

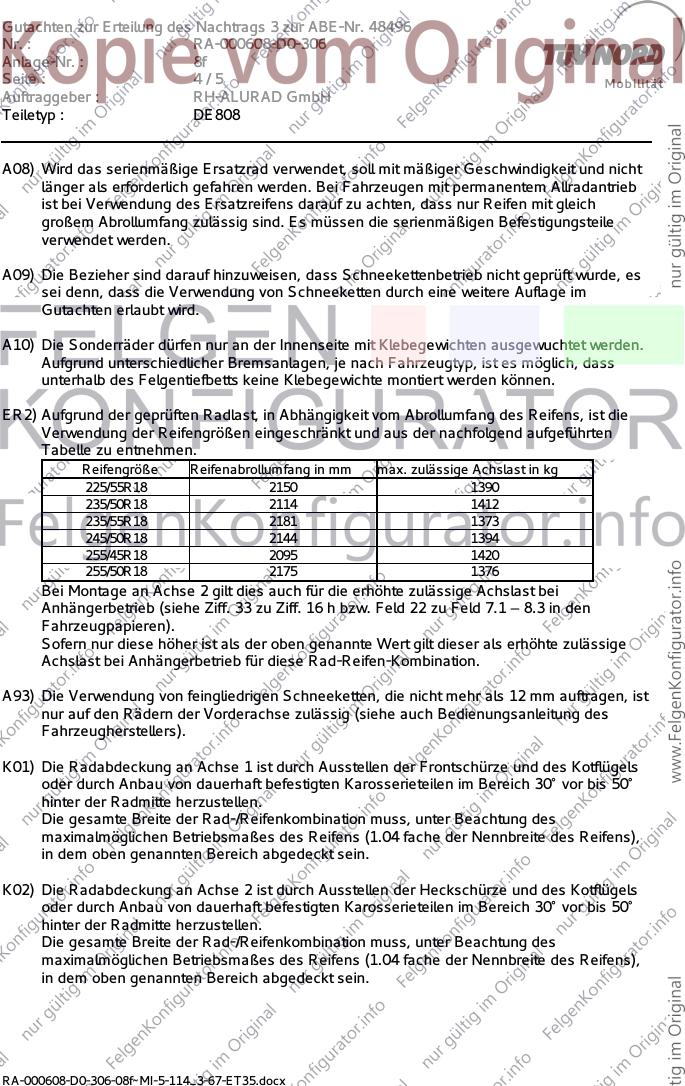

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 8f
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
ER2) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
225/55R18 2150 1390
235/50R18 2114 1412
235/55R18 2181 1373
245/50R18 2144 1394
255/45R18 2095 1420
255/50R18 2175 1376
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000608-D0-306-08f~MI-5-114_3-67-ET35.docx

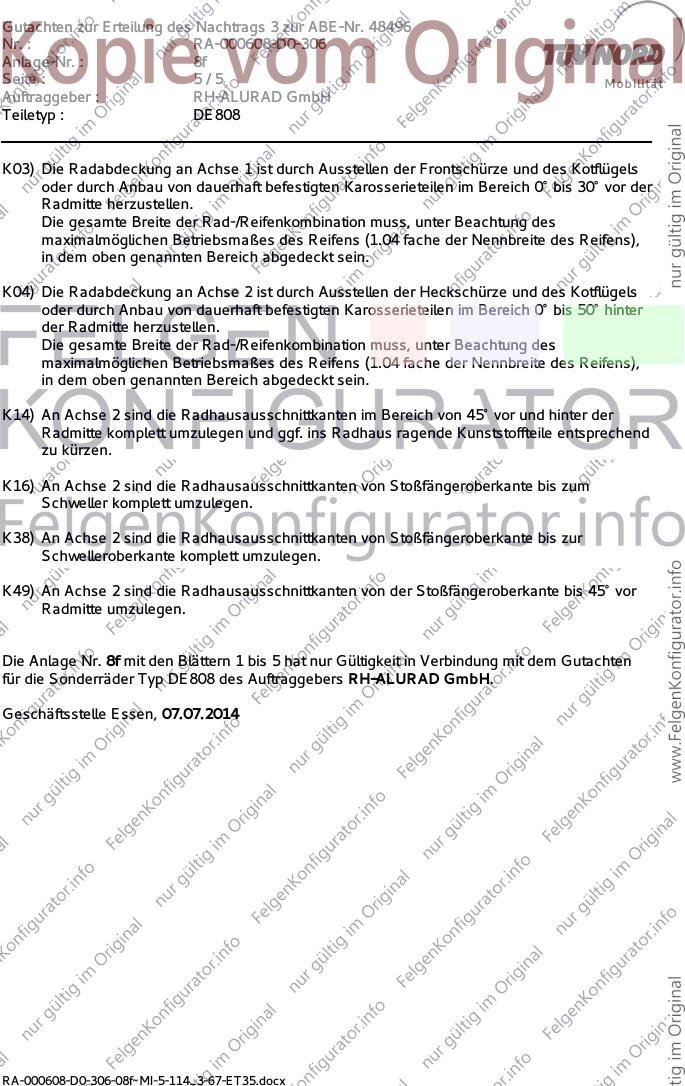

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48496
Nr. : RA-000608-D0-306
Anlage-Nr. : 8f
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : DE808
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K14) An Achse 2 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K38) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zur
Schwelleroberkante komplett umzulegen.
K49) An Achse 2 sind die Radhausausschnittkanten von der Stoßfängeroberkante bis 45° vor
Radmitte umzulegen.
Die Anlage Nr. 8f mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ DE808 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 07.07.2014
