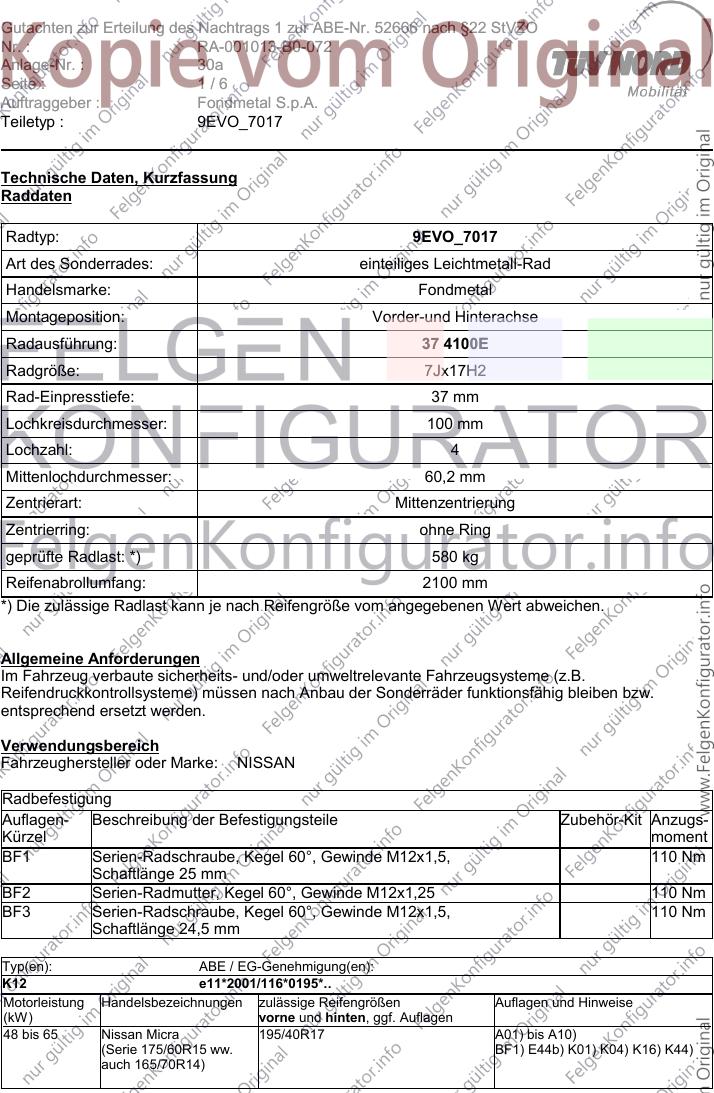

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52666 nach §22 StVZO
Nr. : RA-001013-B0-072
Anlage-Nr. : 30a
Seite : 1/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_7017
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_7017
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 37 4100E
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 37 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 60,2 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 580 kg
Reifenabrollumfang: 2100 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: NISSAN
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Serien-Radschraube, Kegel 60°, Gewinde M12x1,5, 110 Nm
Schaftlänge 25 mm
BF2 Serien-Radmutter, Kegel 60°, Gewinde M12x1,25 110 Nm
BF3 Serien-Radschraube, Kegel 60°, Gewinde M12x1,5, 110 Nm
Schaftlänge 24,5 mm
Typ(en): ABE / EG-Genehmigung(en):
K12 e11*2001/116*0195*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 65 Nissan Micra 195/40R17 A01) bis A10)
(Serie 175/60R15 ww. BF1) E44b) K01) K04) K16) K44)
auch 165/70R14)

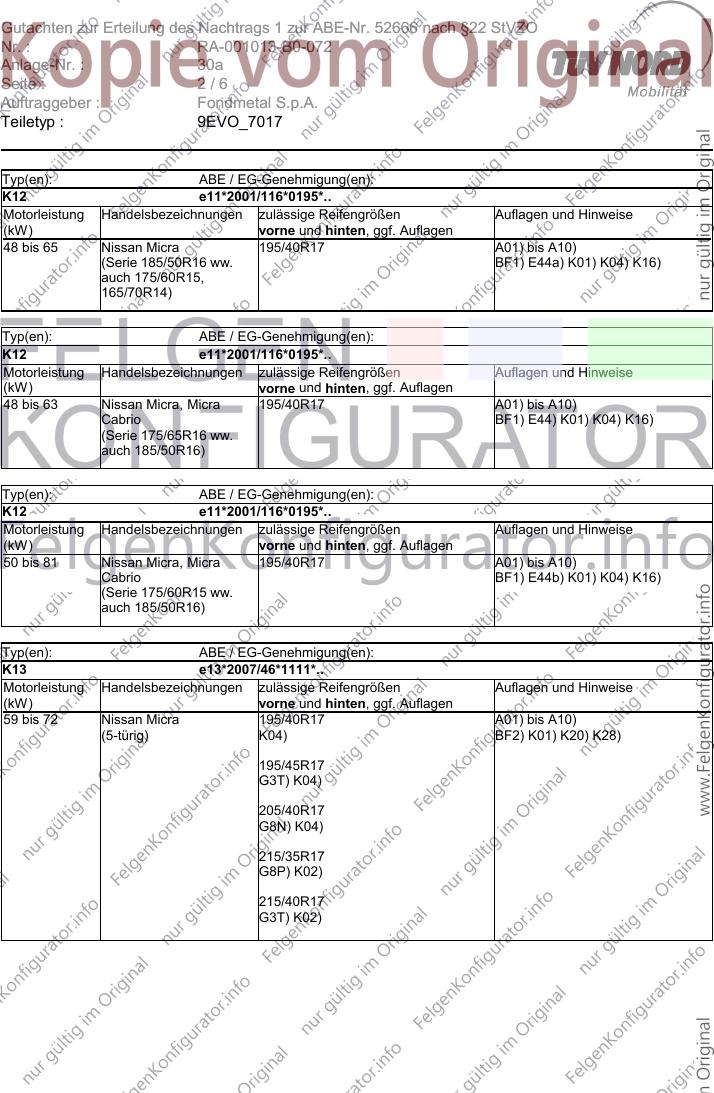

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52666 nach §22 StVZO
Nr. : RA-001013-B0-072
Anlage-Nr. : 30a
Seite : 2/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_7017
Typ(en): ABE / EG-Genehmigung(en):
K12 e11*2001/116*0195*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 65 Nissan Micra 195/40R17 A01) bis A10)
(Serie 185/50R16 ww. BF1) E44a) K01) K04) K16)
auch 175/60R15,
165/70R14)
Typ(en): ABE / EG-Genehmigung(en):
K12 e11*2001/116*0195*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 63 Nissan Micra, Micra 195/40R17 A01) bis A10)
Cabrio BF1) E44) K01) K04) K16)
(Serie 175/65R16 ww.
auch 185/50R16)
Typ(en): ABE / EG-Genehmigung(en):
K12 e11*2001/116*0195*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 81 Nissan Micra, Micra 195/40R17 A01) bis A10)
Cabrio BF1) E44b) K01) K04) K16)
(Serie 175/60R15 ww.
auch 185/50R16)
Typ(en): ABE / EG-Genehmigung(en):
K13 e13*2007/46*1111*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 72 Nissan Micra 195/40R17 A01) bis A10)
(5-türig) K04) BF2) K01) K20) K28)
195/45R17
G3T) K04)
205/40R17
G8N) K04)
215/35R17
G8P) K02)
215/40R17
G3T) K02)

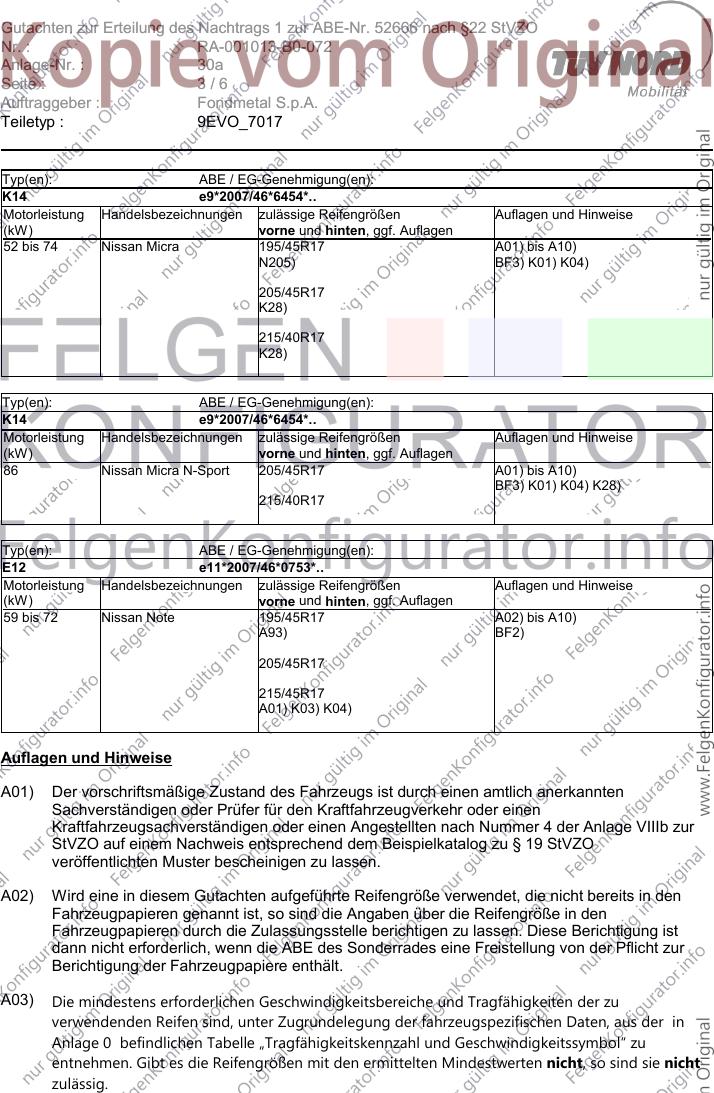

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52666 nach §22 StVZO
Nr. : RA-001013-B0-072
Anlage-Nr. : 30a
Seite : 3/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_7017
Typ(en): ABE / EG-Genehmigung(en):
K14 e9*2007/46*6454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 74 Nissan Micra 195/45R17 A01) bis A10)
N205) BF3) K01) K04)
205/45R17
K28)
215/40R17
K28)
Typ(en): ABE / EG-Genehmigung(en):
K14 e9*2007/46*6454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
86 Nissan Micra N-Sport 205/45R17 A01) bis A10)
BF3) K01) K04) K28)
215/40R17
Typ(en): ABE / EG-Genehmigung(en):
E12 e11*2007/46*0753*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 72 Nissan Note 195/45R17 A02) bis A10)
A93) BF2)
205/45R17
215/45R17
A01) K03) K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.

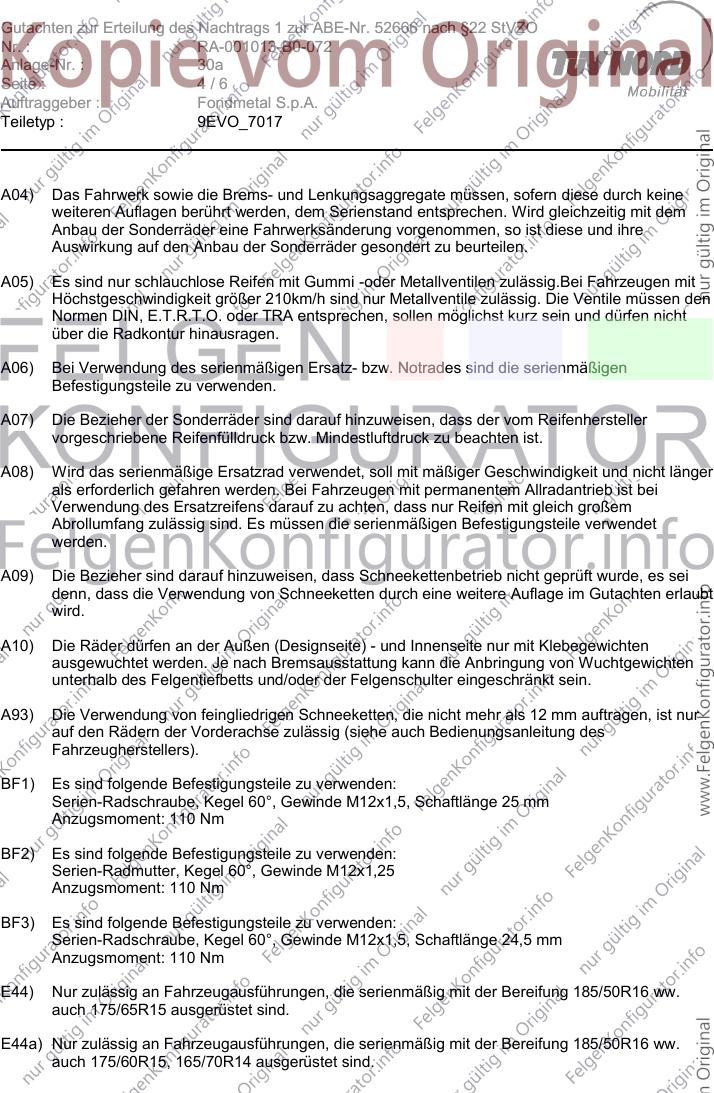

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52666 nach §22 StVZO
Nr. : RA-001013-B0-072
Anlage-Nr. : 30a
Seite : 4/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_7017
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außen (Designseite) - und Innenseite nur mit Klebegewichten
ausgewuchtet werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten
unterhalb des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Serien-Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 25 mm
Anzugsmoment: 110 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Serien-Radmutter, Kegel 60°, Gewinde M12x1,25
Anzugsmoment: 110 Nm
BF3) Es sind folgende Befestigungsteile zu verwenden:
Serien-Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 24,5 mm
Anzugsmoment: 110 Nm
E44) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit der Bereifung 185/50R16 ww.
auch 175/65R15 ausgerüstet sind.
E44a) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit der Bereifung 185/50R16 ww.
auch 175/60R15, 165/70R14 ausgerüstet sind.

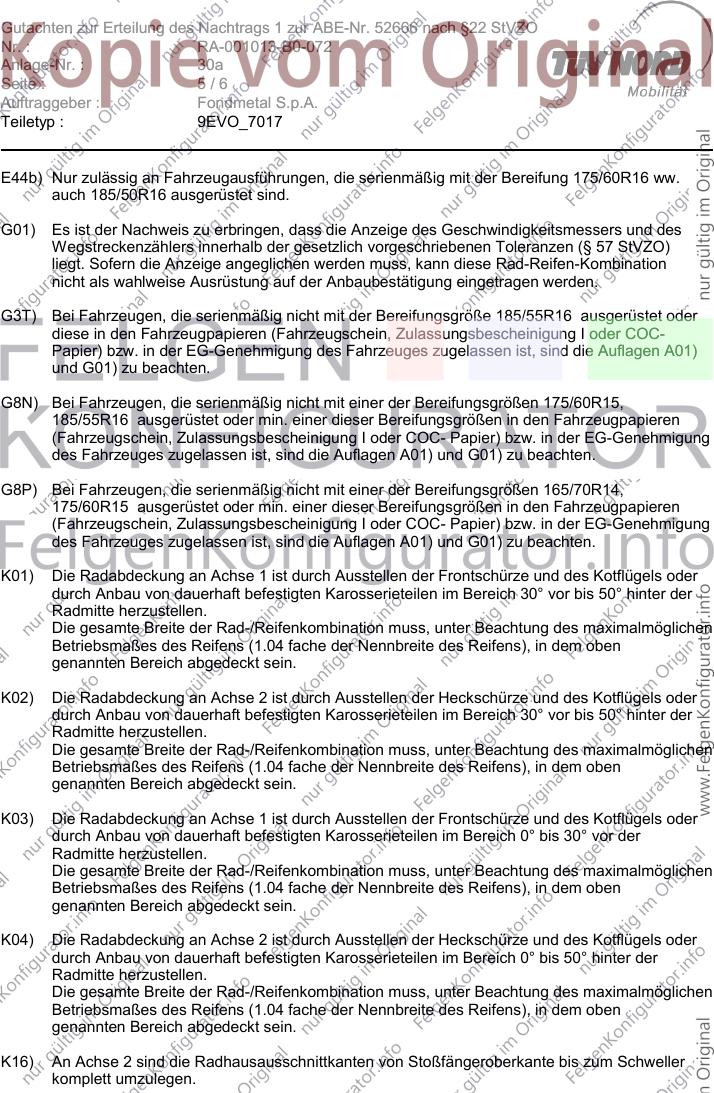

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52666 nach §22 StVZO
Nr. : RA-001013-B0-072
Anlage-Nr. : 30a
Seite : 5/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_7017
E44b) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit der Bereifung 175/60R16 ww.
auch 185/50R16 ausgerüstet sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G3T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 185/55R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G8N) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/60R15,
185/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G8P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 165/70R14,
175/60R15 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.

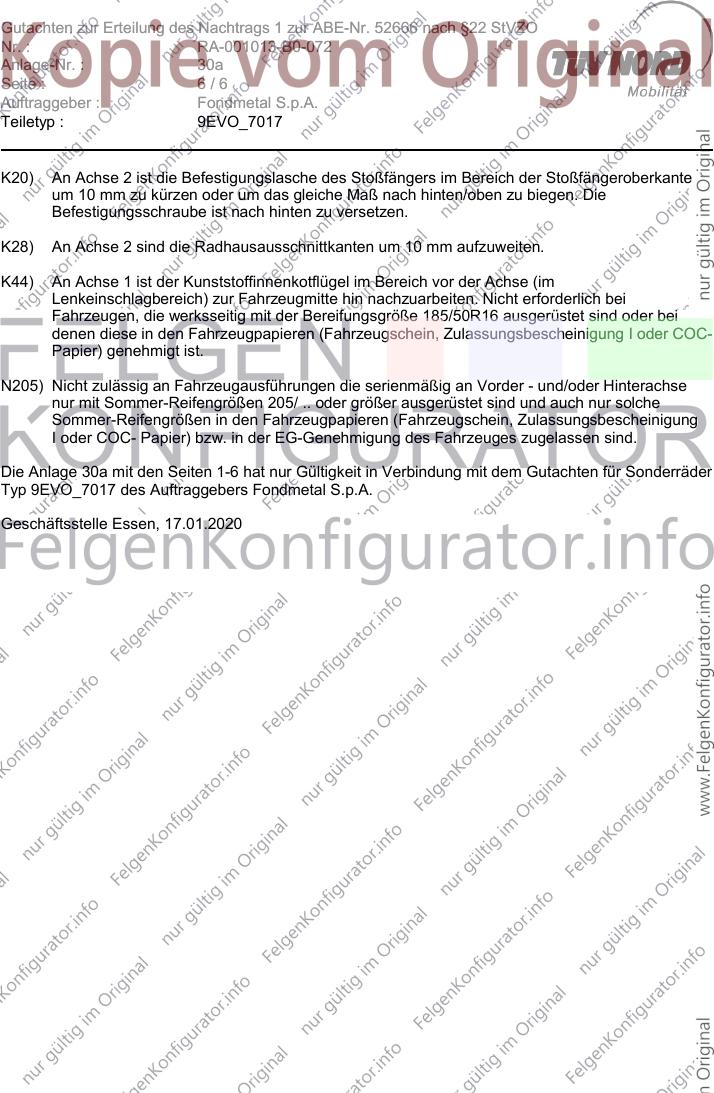

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52666 nach §22 StVZO
Nr. : RA-001013-B0-072
Anlage-Nr. : 30a
Seite : 6/6
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_7017
K20) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die
Befestigungsschraube ist nach hinten zu versetzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K44) An Achse 1 ist der Kunststoffinnenkotflügel im Bereich vor der Achse (im
Lenkeinschlagbereich) zur Fahrzeugmitte hin nachzuarbeiten. Nicht erforderlich bei
Fahrzeugen, die werksseitig mit der Bereifungsgröße 185/50R16 ausgerüstet sind oder bei
denen diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) genehmigt ist.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 30a mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 9EVO_7017 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 17.01.2020
