Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 67 NISSAN Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________

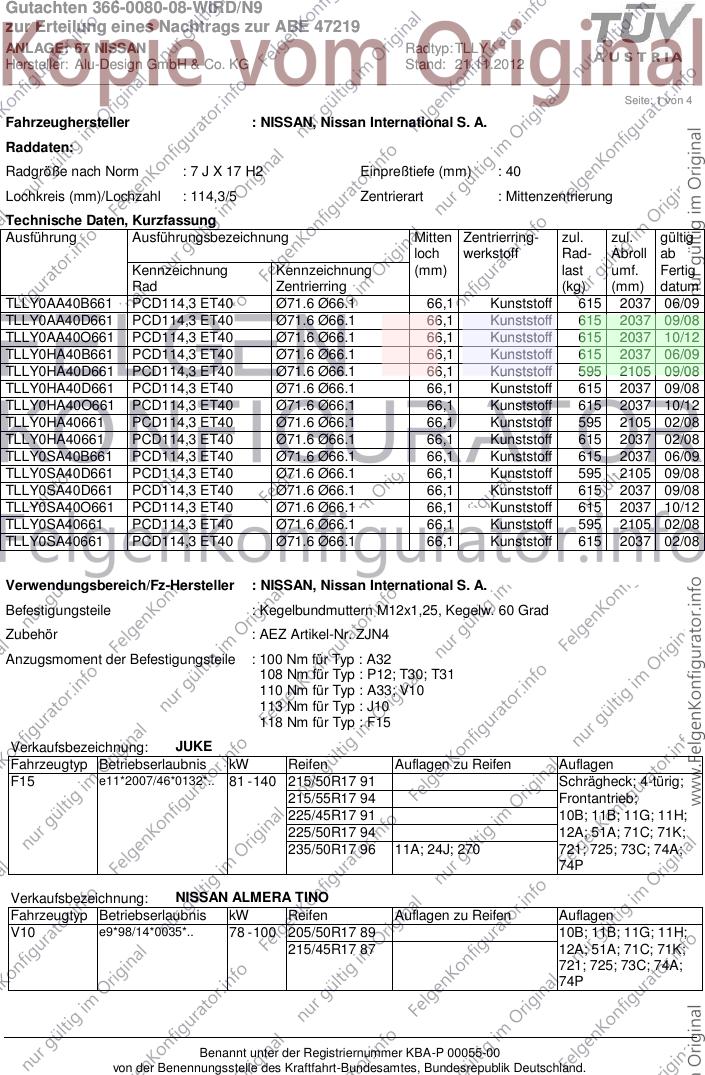

Seite: 1 von 4
Fahrzeughersteller : NISSAN, Nissan International S. A.
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TLLY0AA40B661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 06/09
TLLY0AA40D661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 09/08
TLLY0AA40O661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 10/12
TLLY0HA40B661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 06/09
TLLY0HA40D661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 595 2105 09/08
TLLY0HA40D661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 09/08
TLLY0HA40O661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 10/12
TLLY0HA40661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 595 2105 02/08
TLLY0HA40661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 02/08
TLLY0SA40B661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 06/09
TLLY0SA40D661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 595 2105 09/08
TLLY0SA40D661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 09/08
TLLY0SA40O661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 10/12
TLLY0SA40661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 595 2105 02/08
TLLY0SA40661 PCD114,3 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 615 2037 02/08
Verwendungsbereich/Fz-Hersteller : NISSAN, Nissan International S. A.
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJN4
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : A32
108 Nm für Typ : P12; T30; T31
110 Nm für Typ : A33; V10
113 Nm für Typ : J10
118 Nm für Typ : F15
Verkaufsbezeichnung: JUKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F15 e11*2007/46*0132*.. 81 - 140 215/50R17 91 Schrägheck; 4-türig;
215/55R17 94 Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
225/50R17 94 12A; 51A; 71C; 71K;
235/50R17 96 11A; 24J; 270 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: NISSAN ALMERA TINO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V10 e9*98/14*0035*.. 78 - 100 205/50R17 89 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 67 NISSAN Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________

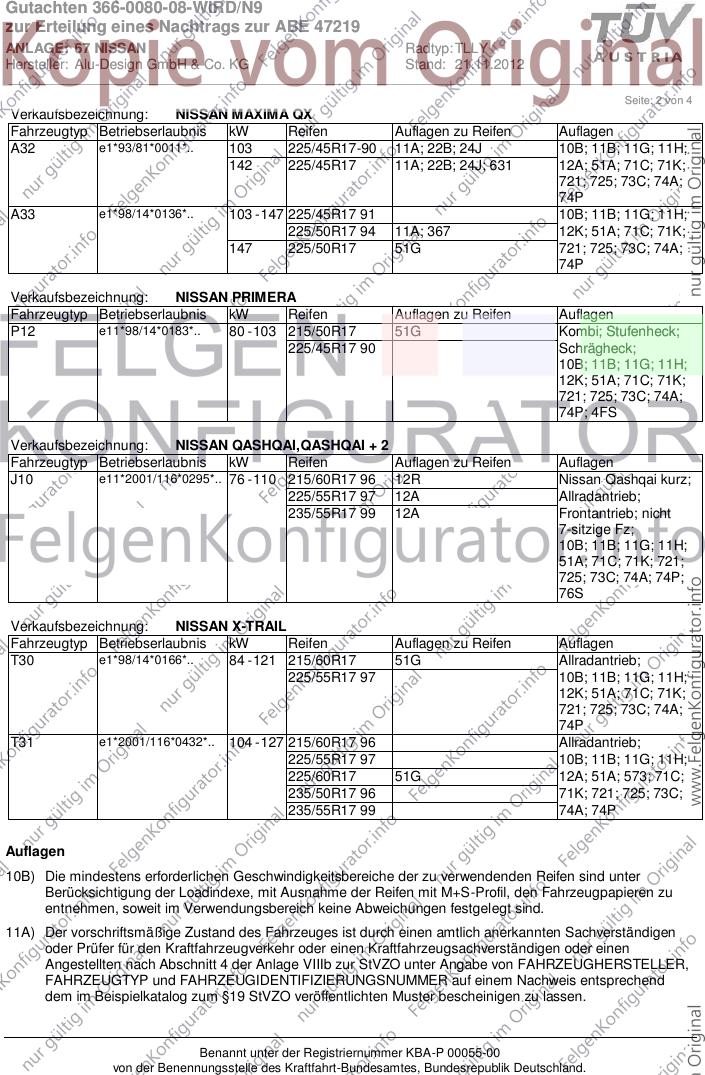

Seite: 2 von 4
Verkaufsbezeichnung: NISSAN MAXIMA QX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A32 e1*93/81*0011*.. 103 225/45R17-90 11A; 22B; 24J 10B; 11B; 11G; 11H;
142 225/45R17 11A; 22B; 24J; 631 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
A33 e1*98/14*0136*.. 103 - 147 225/45R17 91 10B; 11B; 11G; 11H;
225/50R17 94 11A; 367 12K; 51A; 71C; 71K;
147 225/50R17 51G 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: NISSAN PRIMERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P12 e11*98/14*0183*.. 80 - 103 215/50R17 51G Kombi; Stufenheck;
225/45R17 90 Schrägheck;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4FS
Verkaufsbezeichnung: NISSAN QASHQAI,QASHQAI + 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J10 e11*2001/116*0295*.. 76 - 110 215/60R17 96 12R Nissan Qashqai kurz;
225/55R17 97 12A Allradantrieb;
235/55R17 99 12A Frontantrieb; nicht
7-sitzige Fz;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S
Verkaufsbezeichnung: NISSAN X-TRAIL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T30 e1*98/14*0166*.. 84 - 121 215/60R17 51G Allradantrieb;
225/55R17 97 10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
T31 e1*2001/116*0432*.. 104 - 127 215/60R17 96 Allradantrieb;
225/55R17 97 10B; 11B; 11G; 11H;
225/60R17 51G 12A; 51A; 573; 71C;
235/50R17 96 71K; 721; 725; 73C;
235/55R17 99 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 67 NISSAN Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________

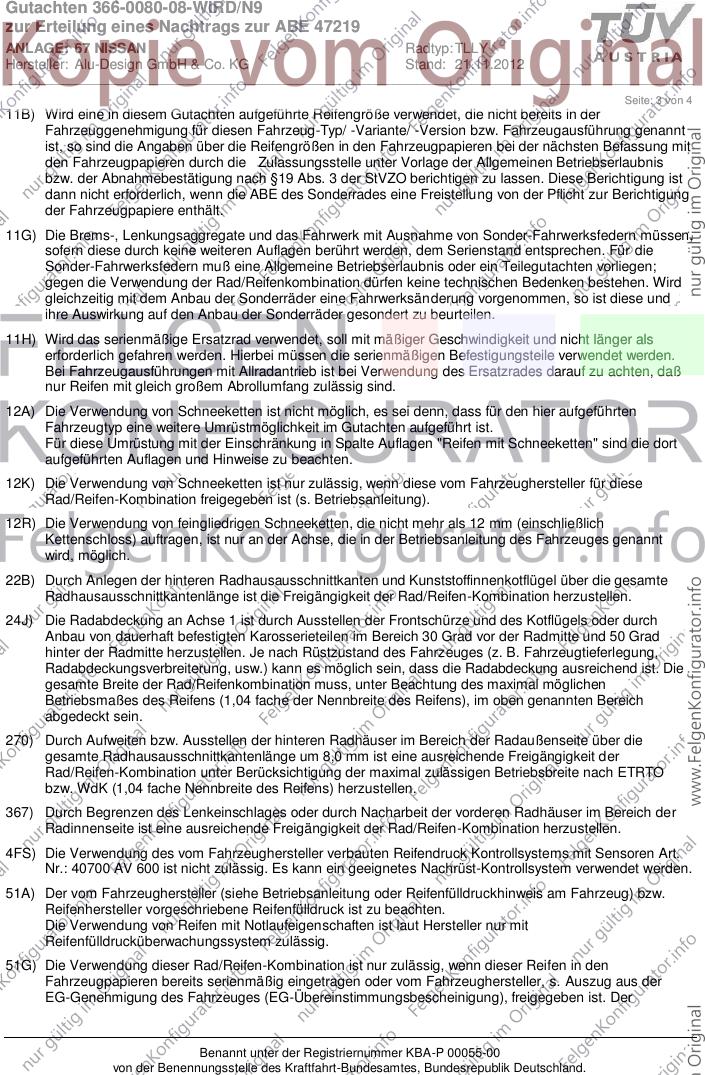

Seite: 3 von 4
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4FS) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40700 AV 600 ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0080-08-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47219
ANLAGE: 67 NISSAN Radtyp: TLLY
Hersteller: Alu-Design GmbH & Co. KG Stand: 21.11.2012
__________________________________________________________________________________________________________________

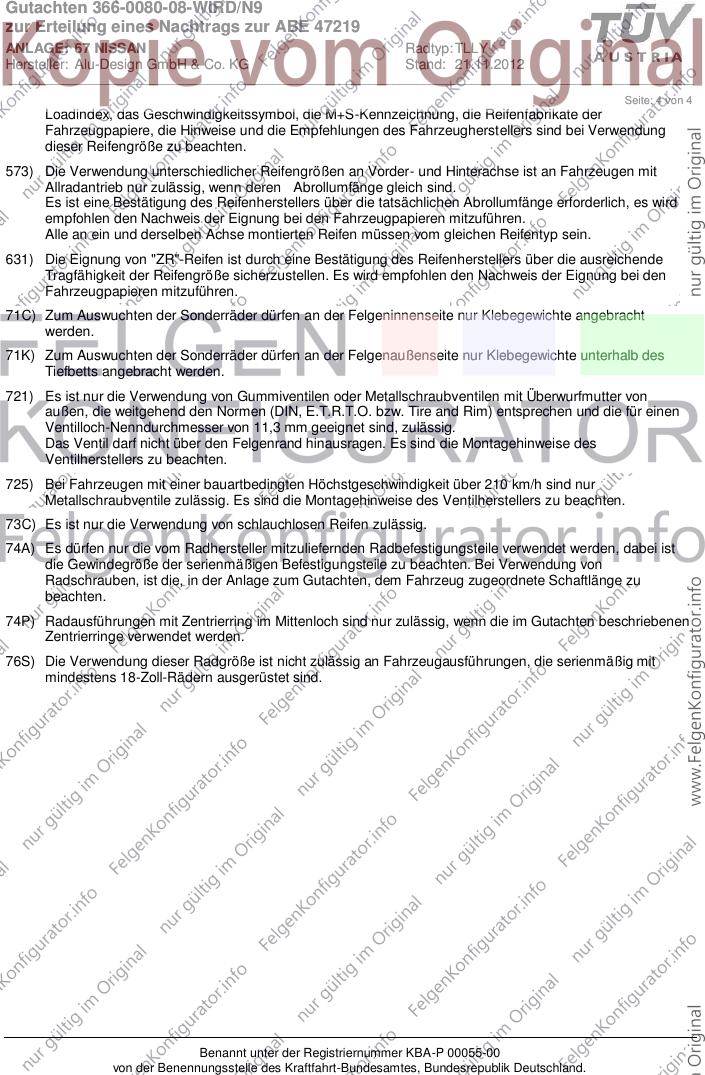

Seite: 4 von 4
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
