Gutachten 366-0174-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 61 NISSAN Radtyp: TRE7
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : NISSAN, Nissan International S. A.
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TRE70KA38D661 PCD114 ET38 Ø71.6 Ø66.1 66,1 Kunststoff 725 2180 10/10
TRE70KA38O661 PCD114 ET38 Ø71.6 Ø66.1 66,1 Kunststoff 725 2180 02/12
TRE70SA38D661 PCD114 ET38 Ø71.6 Ø66.1 66,1 Kunststoff 725 2180 10/10
TRE70SA38M661 PCD114 ET38 Ø71.6 Ø66.1 66,1 Kunststoff 725 2180 01/10
TRE70SA38O661 PCD114 ET38 Ø71.6 Ø66.1 66,1 Kunststoff 725 2180 02/12
TRE70SA38661 PCD114 ET38 Ø71.6 Ø66.1 66,1 Kunststoff 725 2180 03/09
Verwendungsbereich/Fz-Hersteller : NISSAN, Nissan International S. A.
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJN4
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : A32; S14
108 Nm für Typ : P12; T30; T31
110 Nm für Typ : A33; V10
113 Nm für Typ : J10
118 Nm für Typ : F15
Verkaufsbezeichnung: JUKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F15 e11*2007/46*0132*.. 69 - 147 215/50R17 91 Schrägheck; 4-türig;
225/45R17 91 Frontantrieb;
225/50R17 94 11A; 24J; 270 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71C; 71K;
245/45R17 95 11A; 24J; 270 721; 725; 73C; 74A;
81 - 147 215/55R17 94 74P
Verkaufsbezeichnung: NISSAN ALMERA TINO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V10 e9*98/14*0035*.. 78 - 100 205/50R17 89 11A; 22B; 22L; 24J 10B; 11B; 11G; 11H;
215/45R17 87 11A; 24J 12A; 51A; 71C; 71K;
225/45R17 90 11A; 22B; 22L; 24J; 721; 725; 73C; 74A;
24M 74P
Verkaufsbezeichnung: NISSAN MAXIMA QX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A32 e1*93/81*0011*.. 103 225/45R17-90 11A; 22B; 24J 10B; 11B; 11G; 11H;
103 - 142 235/45R17-93 11A; 22B; 24J; 362 12A; 51A; 71C; 71K;
142 225/45R17 11A; 22B; 24J; 631 721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 61 NISSAN Radtyp: TRE7
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

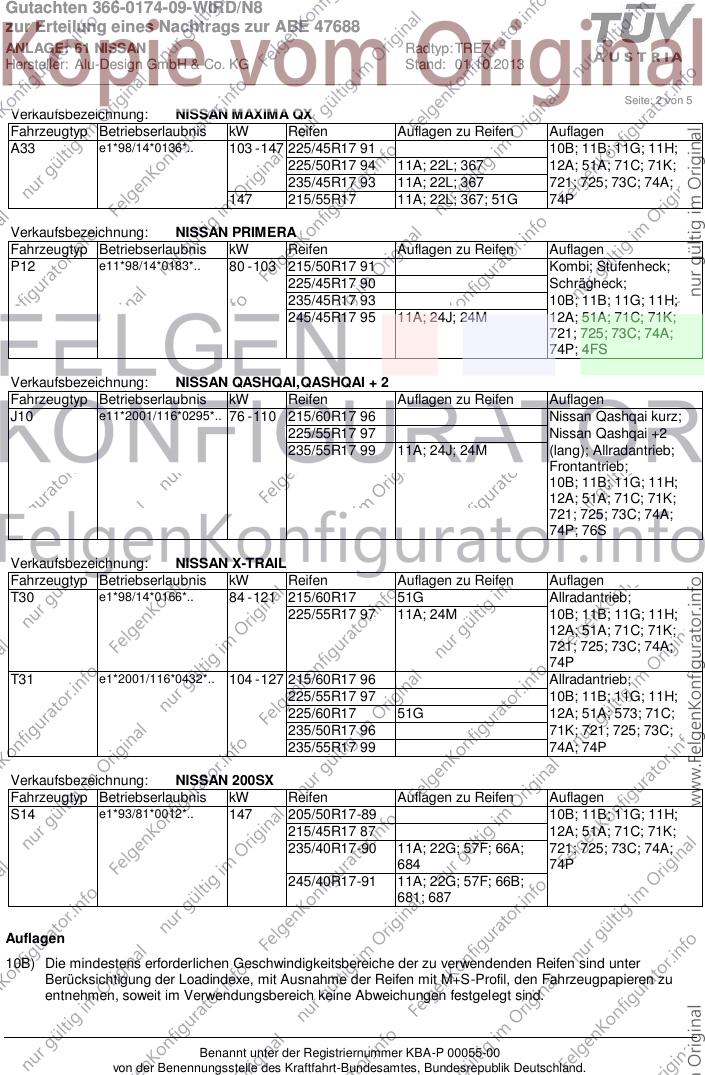

Seite: 2 von 5
Verkaufsbezeichnung: NISSAN MAXIMA QX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A33 e1*98/14*0136*.. 103 - 147 225/45R17 91 10B; 11B; 11G; 11H;
225/50R17 94 11A; 22L; 367 12A; 51A; 71C; 71K;
235/45R17 93 11A; 22L; 367 721; 725; 73C; 74A;
147 215/55R17 11A; 22L; 367; 51G 74P
Verkaufsbezeichnung: NISSAN PRIMERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P12 e11*98/14*0183*.. 80 - 103 215/50R17 91 Kombi; Stufenheck;
225/45R17 90 Schrägheck;
235/45R17 93 10B; 11B; 11G; 11H;
245/45R17 95 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4FS
Verkaufsbezeichnung: NISSAN QASHQAI,QASHQAI + 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J10 e11*2001/116*0295*.. 76 - 110 215/60R17 96 Nissan Qashqai kurz;
225/55R17 97 Nissan Qashqai +2
235/55R17 99 11A; 24J; 24M (lang); Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S
Verkaufsbezeichnung: NISSAN X-TRAIL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T30 e1*98/14*0166*.. 84 - 121 215/60R17 51G Allradantrieb;
225/55R17 97 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
T31 e1*2001/116*0432*.. 104 - 127 215/60R17 96 Allradantrieb;
225/55R17 97 10B; 11B; 11G; 11H;
225/60R17 51G 12A; 51A; 573; 71C;
235/50R17 96 71K; 721; 725; 73C;
235/55R17 99 74A; 74P
Verkaufsbezeichnung: NISSAN 200SX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S14 e1*93/81*0012*.. 147 205/50R17-89 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71C; 71K;
235/40R17-90 11A; 22G; 57F; 66A; 721; 725; 73C; 74A;
684 74P
245/40R17-91 11A; 22G; 57F; 66B;
681; 687
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 61 NISSAN Radtyp: TRE7
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

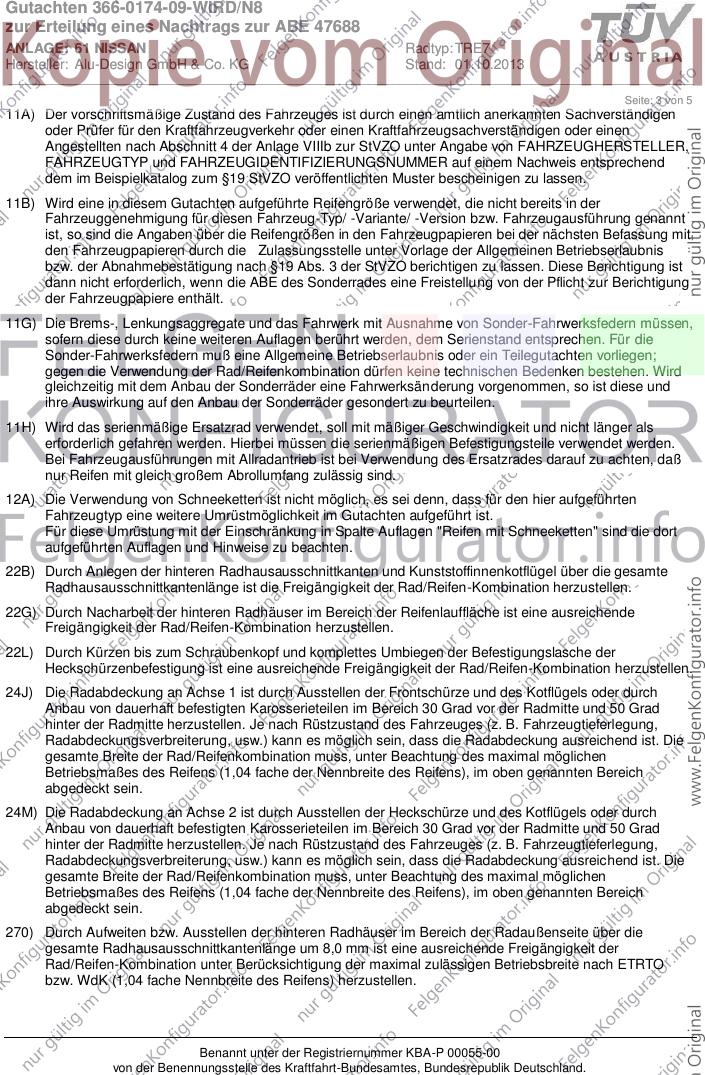

Seite: 3 von 5
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 61 NISSAN Radtyp: TRE7
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

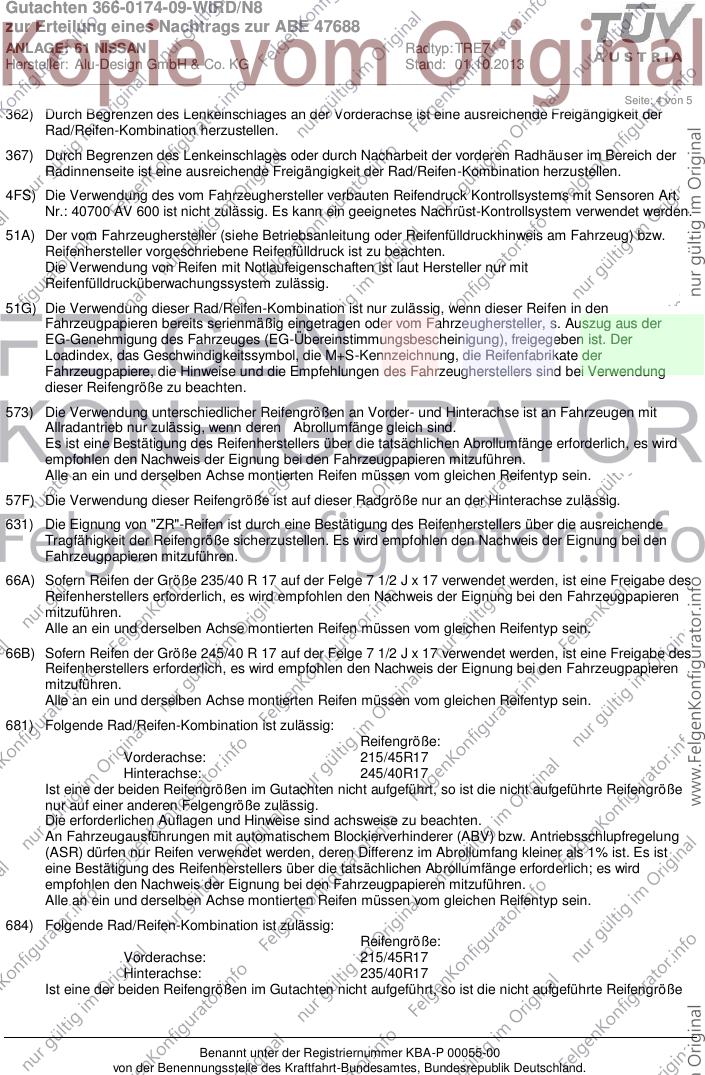

Seite: 4 von 5
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4FS) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40700 AV 600 ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
66A) Sofern Reifen der Größe 235/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
66B) Sofern Reifen der Größe 245/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
681) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0174-09-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 47688
ANLAGE: 61 NISSAN Radtyp: TRE7
Hersteller: Alu-Design GmbH & Co. KG Stand: 01.10.2013
__________________________________________________________________________________________________________________

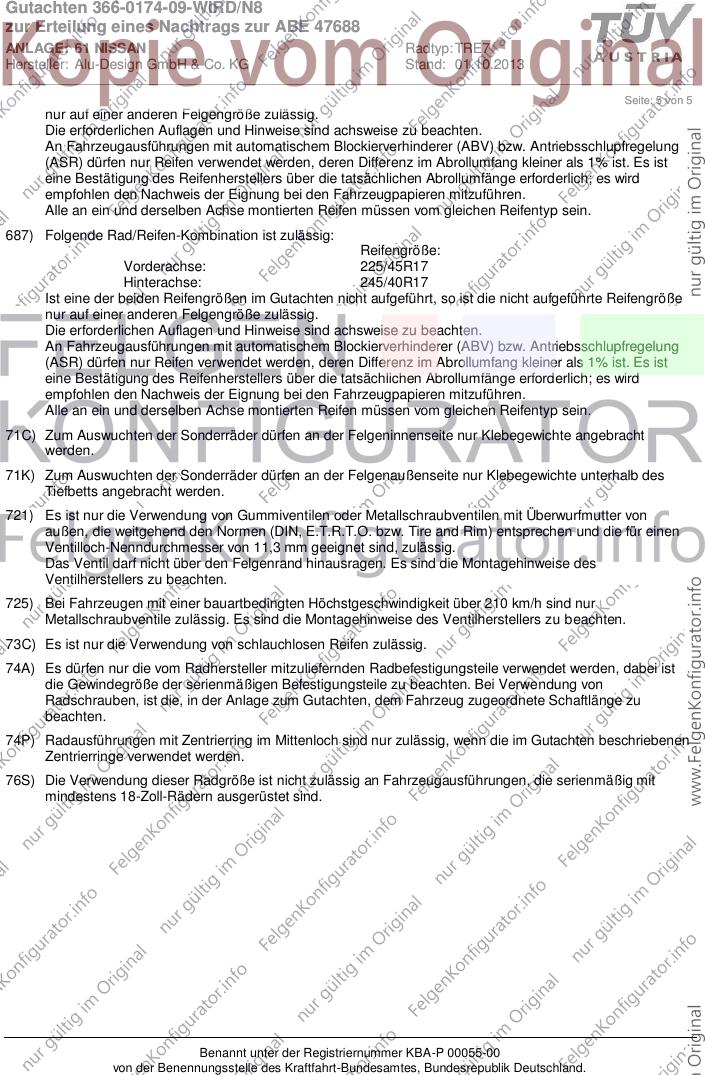

Seite: 5 von 5
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
687) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
