Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 60 NISSAN Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 1 von 7
Fahrzeughersteller : NISSAN, Nissan International S. A.
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREP0KA40D661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 02/11
TREP0KA40M661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 03/10
TREP0KA40O661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 01/12
TREP0KA40T661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 06/10
TREP0KA40Y661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 06/09
TREP0KA40661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 04/09
TREP0SA40D661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 02/11
TREP0SA40M661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 03/10
TREP0SA40O661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 01/12
TREP0SA40T661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 06/10
TREP0SA40Y661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 06/09
TREP0SA40661 PCD114 ET40 Ø71.6 Ø66.1 66,1 Kunststoff 720 2160 04/09
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : NISSAN, Nissan International S. A.
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : A33; C13; A32; P12; T31; ZE0; J10; S14; V10; T30; F15
Zubehör : AEZ Artikel-Nr. ZJN4
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 30 mm, Kegelw. 60 Grad, für
Typ : J11
Zubehör : AEZ Artikel-Nr. ZJR6
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : A32; S14
108 Nm für Typ : P12; T30; T31; ZE0
110 Nm für Typ : A33; V10
113 Nm für Typ : C13; J10; J11
118 Nm für Typ : F15
Verkaufsbezeichnung: JUKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F15 e11*2007/46*0132*.. 69 - 147 205/60R16 92 Schrägheck; 4-türig;
215/55R16 93 Frontantrieb;
225/55R16 95 10B; 11B; 11G; 11H;
81 - 147 215/60R16 95 12A; 51A; 7QB; 71C;
225/60R16 98 71K; 721; 725; 73C;
74A; 74P; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 60 NISSAN Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________

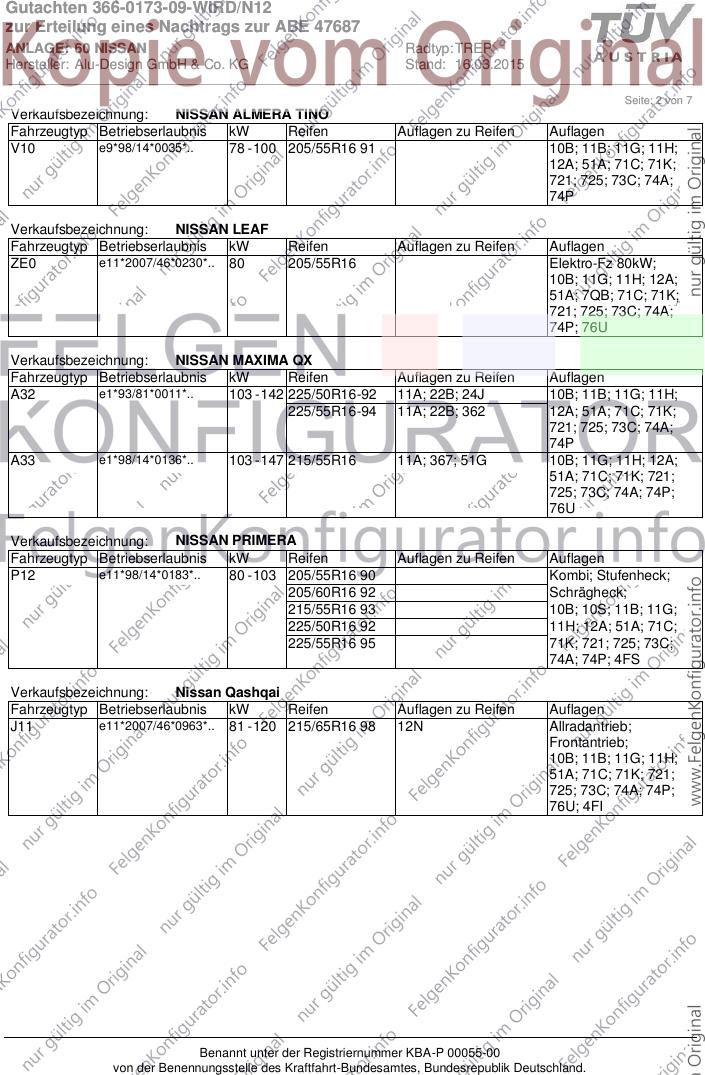

Seite: 2 von 7
Verkaufsbezeichnung: NISSAN ALMERA TINO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V10 e9*98/14*0035*.. 78 - 100 205/55R16 91 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: NISSAN LEAF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZE0 e11*2007/46*0230*.. 80 205/55R16 Elektro-Fz 80kW;
10B; 11G; 11H; 12A;
51A; 7QB; 71C; 71K;
721; 725; 73C; 74A;
74P; 76U
Verkaufsbezeichnung: NISSAN MAXIMA QX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A32 e1*93/81*0011*.. 103 - 142 225/50R16-92 11A; 22B; 24J 10B; 11B; 11G; 11H;
225/55R16-94 11A; 22B; 362 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
A33 e1*98/14*0136*.. 103 - 147 215/55R16 11A; 367; 51G 10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76U
Verkaufsbezeichnung: NISSAN PRIMERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P12 e11*98/14*0183*.. 80 - 103 205/55R16 90 Kombi; Stufenheck;
205/60R16 92 Schrägheck;
215/55R16 93 10B; 10S; 11B; 11G;
225/50R16 92 11H; 12A; 51A; 71C;
225/55R16 95 71K; 721; 725; 73C;
74A; 74P; 4FS
Verkaufsbezeichnung: Nissan Qashqai
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J11 e11*2007/46*0963*.. 81 - 120 215/65R16 98 12N Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76U; 4FI
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 60 NISSAN Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 3 von 7
Verkaufsbezeichnung: NISSAN QASHQAI,QASHQAI + 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J10 e11*2001/116*0295*.. 76 - 110 215/65R16 12R; 51G Nissan Qashqai kurz;
225/60R16 98 12A Nissan Qashqai +2
235/60R16 100 12A (lang); Nicht 7-
Sitzer Allradantrieb;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76U
Verkaufsbezeichnung: NISSAN X-TRAIL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T30 e1*98/14*0166*.. 84 - 121 215/65R16 51G Allradantrieb;
225/60R16 98 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
T31 e1*2001/116*0432*.. 104 - 127 215/65R16 98 Allradantrieb;
225/60R16 98 10B; 11B; 11G; 11H;
235/60R16 100 12A; 51A; 573; 71C;
245/55R16 100 71K; 721; 725; 73C;
74A; 74P; 76U
Verkaufsbezeichnung: NISSAN 200SX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S14 e1*93/81*0012*.. 147 205/55R16 51G 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: PULSAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
C13 e9*2007/46*3086*.. 81 - 140 195/60R16 89 12M Frontantrieb;
205/55R16 91 12R 10B; 11B; 11G; 11H;
215/50R16 90 11A; 12A; 246; 26P 51A; 71C; 71K; 721;
215/55R16 93 11A; 12A; 246; 26P 725; 73C; 74A; 74P;
225/50R16 92 11A; 12A; 246; 248; 76U; 4FI
26P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 60 NISSAN Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 4 von 7
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 60 NISSAN Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 5 von 7
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4FI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40700 3V U0A (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
4FS) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40700 AV 600 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 60 NISSAN Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 6 von 7
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
7QB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40700 6W Y0A (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 60 NISSAN Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 16.03.2015
__________________________________________________________________________________________________________________
Seite: 7 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: NISSAN
Fahrzeugtyp: C13
Genehm.Nr.: e9*2007/46*3086*..
Handelsbez.: PULSAR
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 320 HA
27I x = 250 y = 270 HA
26B x = 300 y = 380 VA
26P x = 250 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 320 8 HA
27H x = 300 y = 320 8 HA
26J x = 300 y = 380 8 VA
26N x = 300 y = 380 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
