Anlage 9 - Verwendungsbereich
Gutachten 366-0601-12-WIRD
zur Erteilung der ECE (E1) 124R- 000414
ANLAGE: 9.1 Radtyp: 60165118-01
Hersteller: KROMAG Metallindustrie GmbH Abt. "KFZ"-Räder Stand: 23.10.2012
__________________________________________________________________________________________________________________

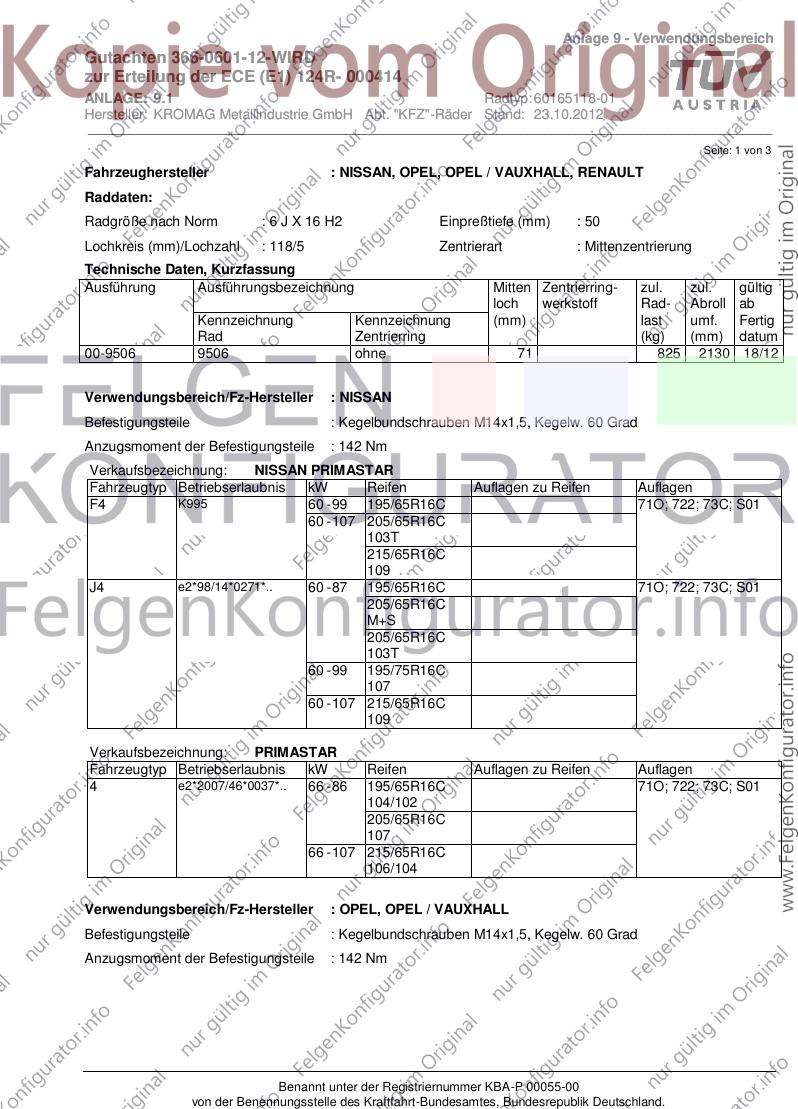

Seite: 1 von 3
Fahrzeughersteller : NISSAN, OPEL, OPEL / VAUXHALL, RENAULT
Raddaten:
Radgröße nach Norm : 6 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 118/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
00-9506 9506 ohne 71 825 2130 18/12
Verwendungsbereich/Fz-Hersteller : NISSAN
Befestigungsteile : Kegelbundschrauben M14x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 142 Nm
Verkaufsbezeichnung: NISSAN PRIMASTAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F4 K995 60 - 99 195/65R16C 71O; 722; 73C; S01
60 - 107 205/65R16C
103T
215/65R16C
109
J4 e2*98/14*0271*.. 60 - 87 195/65R16C 71O; 722; 73C; S01
205/65R16C
M+S
205/65R16C
103T
60 - 99 195/75R16C
107
60 - 107 215/65R16C
109
Verkaufsbezeichnung: PRIMASTAR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4 e2*2007/46*0037*.. 66 - 86 195/65R16C 71O; 722; 73C; S01
104/102
205/65R16C
107
66 - 107 215/65R16C
106/104
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbundschrauben M14x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 142 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Gutachten 366-0601-12-WIRD
zur Erteilung der ECE (E1) 124R- 000414
ANLAGE: 9.1 Radtyp: 60165118-01
Hersteller: KROMAG Metallindustrie GmbH Abt. "KFZ"-Räder Stand: 23.10.2012
__________________________________________________________________________________________________________________

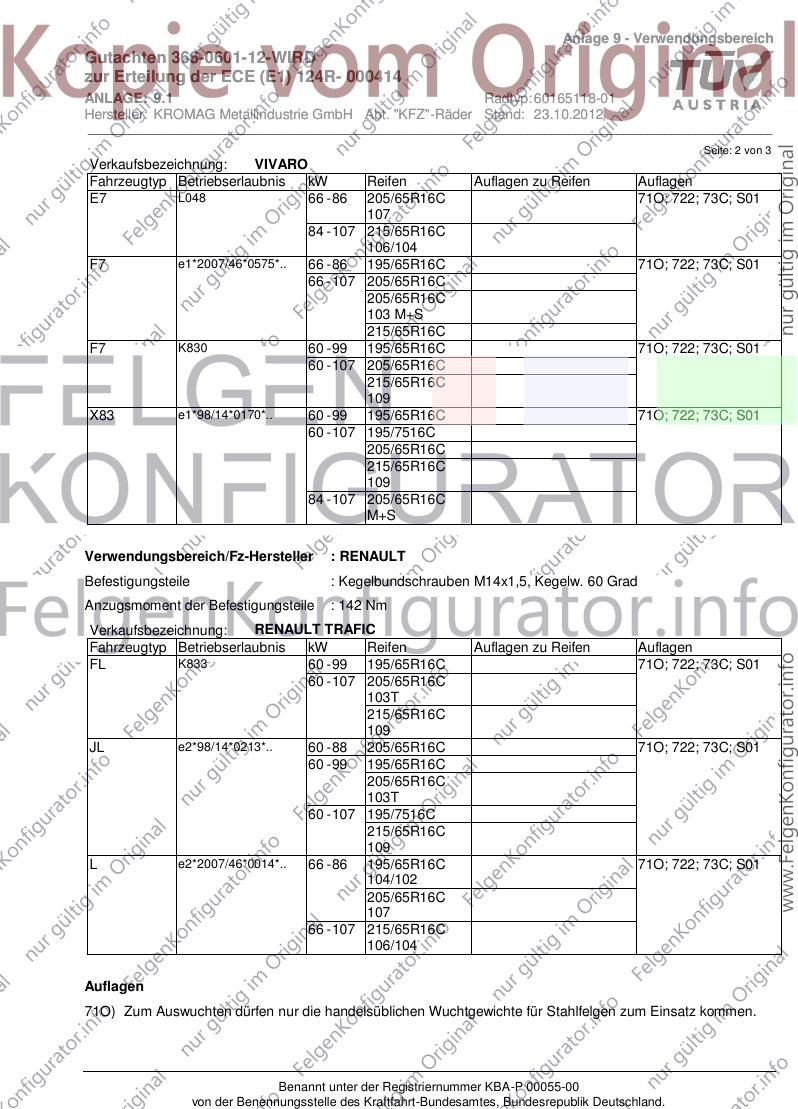

Seite: 2 von 3
Verkaufsbezeichnung: VIVARO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E7 L048 66 - 86 205/65R16C 71O; 722; 73C; S01
107
84 - 107 215/65R16C
106/104
F7 e1*2007/46*0575*.. 66 - 86 195/65R16C 71O; 722; 73C; S01
66 - 107 205/65R16C
205/65R16C
103 M+S
215/65R16C
F7 K830 60 - 99 195/65R16C 71O; 722; 73C; S01
60 - 107 205/65R16C
215/65R16C
109
X83 e1*98/14*0170*.. 60 - 99 195/65R16C 71O; 722; 73C; S01
60 - 107 195/7516C
205/65R16C
215/65R16C
109
84 - 107 205/65R16C
M+S
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M14x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 142 Nm
Verkaufsbezeichnung: RENAULT TRAFIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FL K833 60 - 99 195/65R16C 71O; 722; 73C; S01
60 - 107 205/65R16C
103T
215/65R16C
109
JL e2*98/14*0213*.. 60 - 88 205/65R16C 71O; 722; 73C; S01
60 - 99 195/65R16C
205/65R16C
103T
60 - 107 195/7516C
215/65R16C
109
L e2*2007/46*0014*.. 66 - 86 195/65R16C 71O; 722; 73C; S01
104/102
205/65R16C
107
66 - 107 215/65R16C
106/104
Auflagen
71O) Zum Auswuchten dürfen nur die handelsüblichen Wuchtgewichte für Stahlfelgen zum Einsatz kommen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Gutachten 366-0601-12-WIRD
zur Erteilung der ECE (E1) 124R- 000414
ANLAGE: 9.1 Radtyp: 60165118-01
Hersteller: KROMAG Metallindustrie GmbH Abt. "KFZ"-Räder Stand: 23.10.2012
__________________________________________________________________________________________________________________
Seite: 3 von 3
722) Es ist nur die Verwendung von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire
and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind,
zulässig. Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
S01) Einzuhalten sind die Vorgaben des Fahrzeugherstellers gem. WVTA im Bezug auf:
- Reifengröße mit Betriebskennung ( Last und Geschwindigkeitsindex) und
Beschränkungen auf Winterreifen (M+S)
- Befestigungsteile und Zubehör des Fahrzeugherstellers für das entsprechende Serienrad
- Auflagen und Einschränkungen sowie die Verwendung von Schneeketten aus der Betriebserlaubnis
und Betriebsanleitung
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
(E1)-124 R - 000414
Radgröße: 6.00x16
Radtyp: 60165118-01
Datum: 24.04.2016
per 366-0601-12-WIRD 1/2
Das Rad ist ein hochbeanspruchtes Fahrzeugteil, welches im Betrieb extremen
Belastungen ausgesetzt sein kann. Falsche oder nicht sichere Rad/Reifen-
Bedienungspraktiken können zu Risiken und Gefahren für den Verbraucher führen.
Deshalb müssen alle Wartungs- und Montagearbeiten durch qualifiziertes und
entsprechend geschultes Personal durchgeführt werden.
Anbauanleitung
1. Vermeiden Sie Beschädigungen oder Verformungen des Rades durch das Aufbringen hoher
Kräfte oder durch Schläge während der Handhabung oder der Montage an das Fahrzeug. Um den
Oberflächenschutz des Rades nicht zu beschädigen, müssen Stöße und Kratzer vermieden
werden.
Dadurch besteht das Risiko von Laufunruhe, Vibrationen oder Korrosion, welche zu
eingeschränkter Lebensdauer führt.
2. Vor einem Rad/Reifenwechsel ist über die Fachwerkstätte oder über das Fahrzeughandbuch in
Erfahrung zu bringen in welcher Form der Reifendruck überprüft werden muss. Verfügt das
Fahrzeug über ein direktes oder indirektes RDKS ist im Falle eines Rad/Reifenwechsels gemäß
dem Fahrzeughandbuch vorzugehen.
Vor der Montage des Reifens müssen die Reifenwülste mit einer handelsüblichen Montagepaste
eingestrichen werden. Falls ein Reifendrucksensor vorhanden ist, darf dieser während der
Montagearbeiten nicht beschädigt werden. Damit der Reifendrucksensor fehlerfrei funktioniert,
muss er frei von Montagepaste sein und darf nicht nass werden.
Metallventil-Reifendruckkontrollsystem: Montagehinweise und Drehmomentangaben des
Fahrzeug-, bzw. Sensorherstellers beachten. Service-Kit (Dichtring, Überwurfmutter und
Ventileinsatz) sind bei jedem Reifenwechsel zu erneuern. Das Ventil darf nicht über die
Felgenaußenkante hinausragen.
Bei Rädern mit Gummiventil-Reifendruckkontrollsystemen oder ohne Reifendruckkontrollsystem
ist zu beachten, dass das Ventil nicht über das Komplettrad hinausragt. Es ist nur die Verwendung
von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen
und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig. Gummiventile
sind bei jedem Reifenwechsel zu erneuern. Zur Befüllung und zur Reifendruckkontrolle wird die
Ventilkappe entfernt. Nach Beendigung des Vorganges ist das Ventil wieder mit der staub- und
wasserdichten Kappe zu verschließen.
3. Zum Auswuchten dürfen nur die handelsüblichen Wuchtgewichte für Stahlfelgen/-
Aluminiumfelgen zum Einsatz gebracht werden.
4. Vor der Montage der Rad/Reifeneinheit am Fahrzeug ist sicherzustellen, dass alle Kontakt-
flächen zwischen Rad und Nabe sauber sind und sich auch keine Fremdkörper dazwischen
befinden.
Gefahr von Laufunruhe und Vibrationen
Gefahr von Beschädigungen des Rades in einem stark beanspruchten Bereich, Gefahr
eingeschränkter Lebensdauer
(E1)-124 R - 000414
Radgröße: 6.00x16
Radtyp: 60165118-01
Datum: 24.04.2016

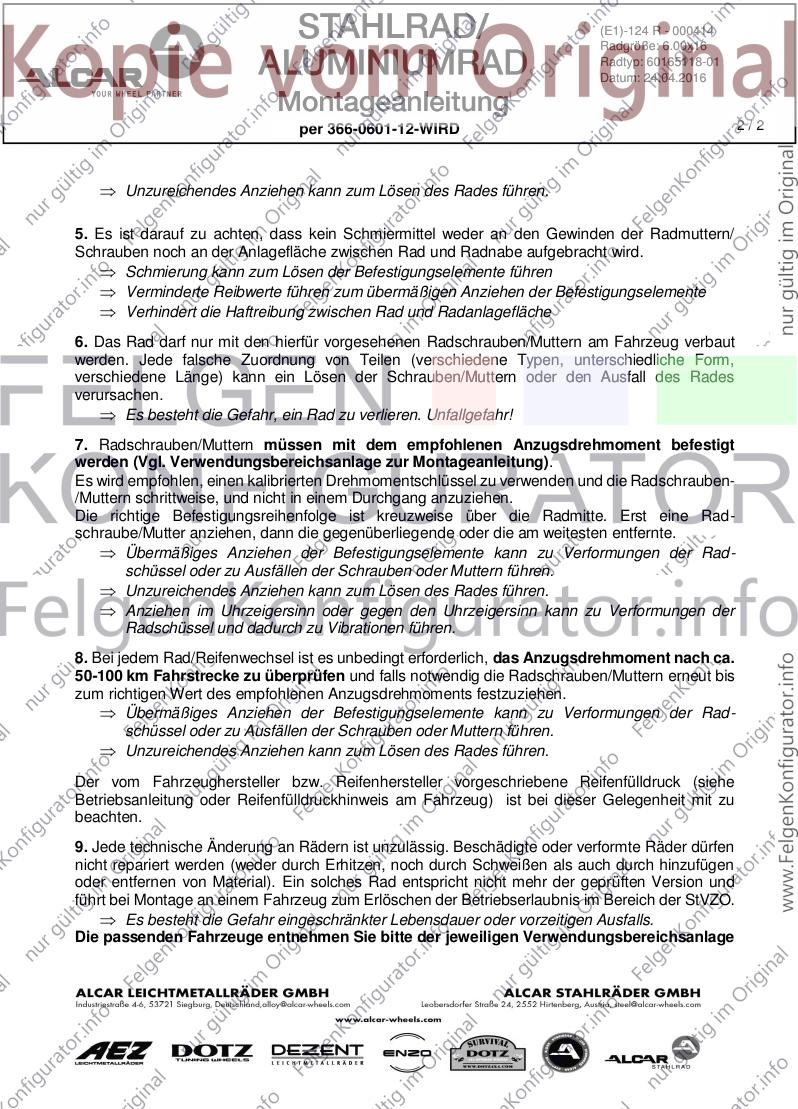

per 366-0601-12-WIRD 2/2
Unzureichendes Anziehen kann zum Lösen des Rades führen.
5. Es ist darauf zu achten, dass kein Schmiermittel weder an den Gewinden der Radmuttern/
Schrauben noch an der Anlagefläche zwischen Rad und Radnabe aufgebracht wird.
Schmierung kann zum Lösen der Befestigungselemente führen
Verminderte Reibwerte führen zum übermäßigen Anziehen der Befestigungselemente
Verhindert die Haftreibung zwischen Rad und Radanlagefläche
6. Das Rad darf nur mit den hierfür vorgesehenen Radschrauben/Muttern am Fahrzeug verbaut
werden. Jede falsche Zuordnung von Teilen (verschiedene Typen, unterschiedliche Form,
verschiedene Länge) kann ein Lösen der Schrauben/Muttern oder den Ausfall des Rades
verursachen.
Es besteht die Gefahr, ein Rad zu verlieren. Unfallgefahr!
7. Radschrauben/Muttern müssen mit dem empfohlenen Anzugsdrehmoment befestigt
werden (Vgl. Verwendungsbereichsanlage zur Montageanleitung).
Es wird empfohlen, einen kalibrierten Drehmomentschlüssel zu verwenden und die Radschrauben-
/Muttern schrittweise, und nicht in einem Durchgang anzuziehen.
Die richtige Befestigungsreihenfolge ist kreuzweise über die Radmitte. Erst eine Rad-
schraube/Mutter anziehen, dann die gegenüberliegende oder die am weitesten entfernte.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Anziehen im Uhrzeigersinn oder gegen den Uhrzeigersinn kann zu Verformungen der
Radschüssel und dadurch zu Vibrationen führen.
8. Bei jedem Rad/Reifenwechsel ist es unbedingt erforderlich, das Anzugsdrehmoment nach ca.
50-100 km Fahrstrecke zu überprüfen und falls notwendig die Radschrauben/Muttern erneut bis
zum richtigen Wert des empfohlenen Anzugsdrehmoments festzuziehen.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Der vom Fahrzeughersteller bzw. Reifenhersteller vorgeschriebene Reifenfülldruck (siehe
Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) ist bei dieser Gelegenheit mit zu
beachten.
9. Jede technische Änderung an Rädern ist unzulässig. Beschädigte oder verformte Räder dürfen
nicht repariert werden (weder durch Erhitzen, noch durch Schweißen als auch durch hinzufügen
oder entfernen von Material). Ein solches Rad entspricht nicht mehr der geprüften Version und
führt bei Montage an einem Fahrzeug zum Erlöschen der Betriebserlaubnis im Bereich der StVZO.
Es besteht die Gefahr eingeschränkter Lebensdauer oder vorzeitigen Ausfalls.
Die passenden Fahrzeuge entnehmen Sie bitte der jeweiligen Verwendungsbereichsanlage
