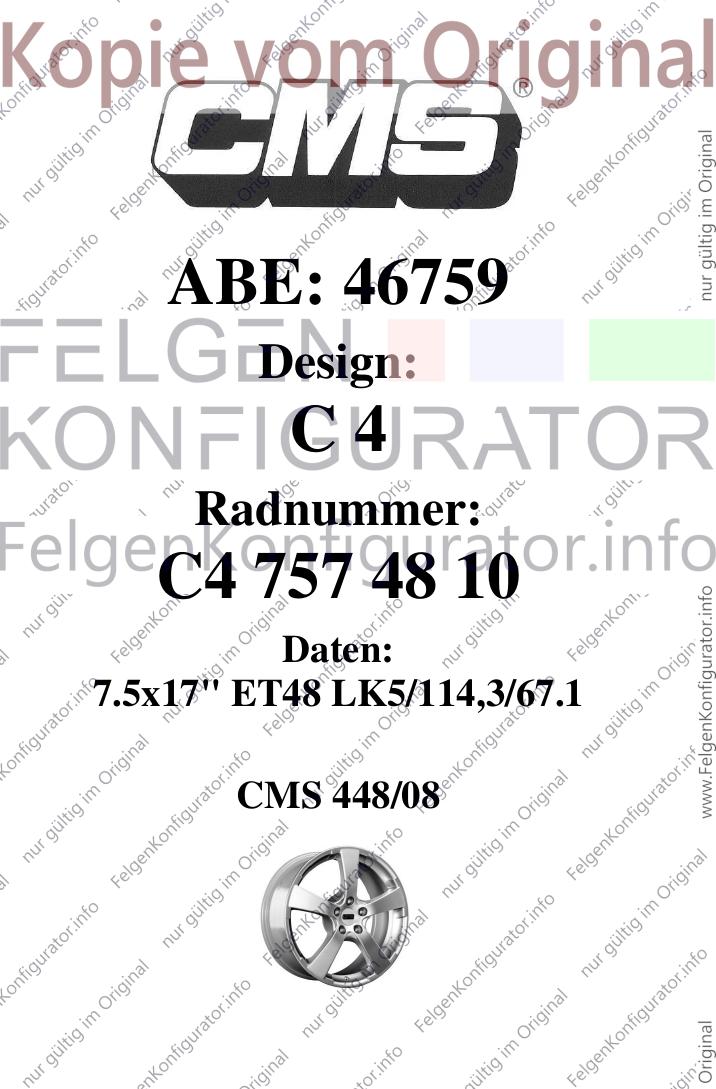

ABE: 46759
Design:
C4
Radnummer:
C4 757 48 10
Daten:
7.5x17" ET48 LK5/114,3/67.1
CMS 448/08
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de

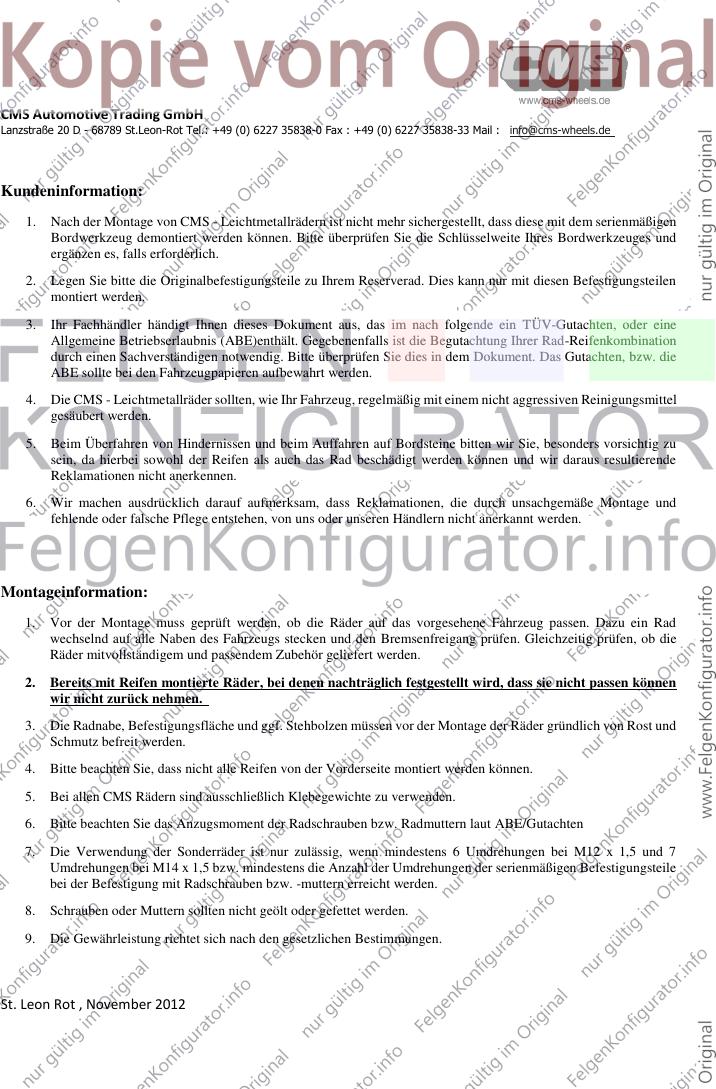

Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012

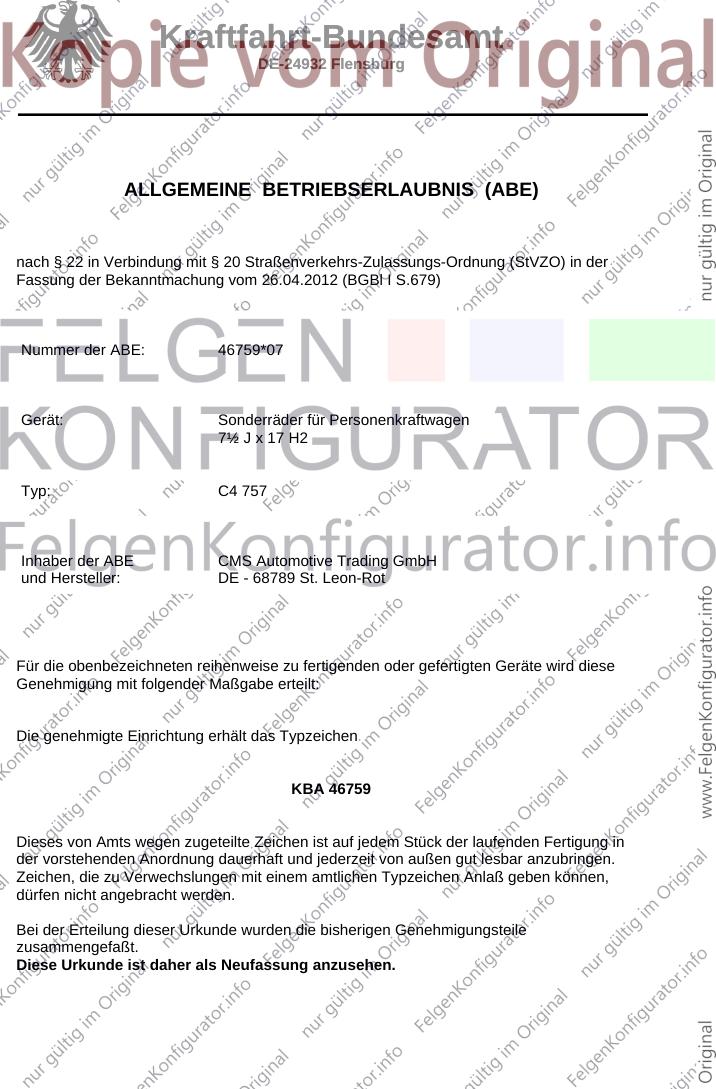

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46759*07
Gerät: Sonderräder für Personenkraftwagen
7½ J x 17 H2
Typ: C4 757
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 46759
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlaß geben können,
dürfen nicht angebracht werden.
Bei der Erteilung dieser Urkunde wurden die bisherigen Genehmigungsteile
zusammengefaßt.
Diese Urkunde ist daher als Neufassung anzusehen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

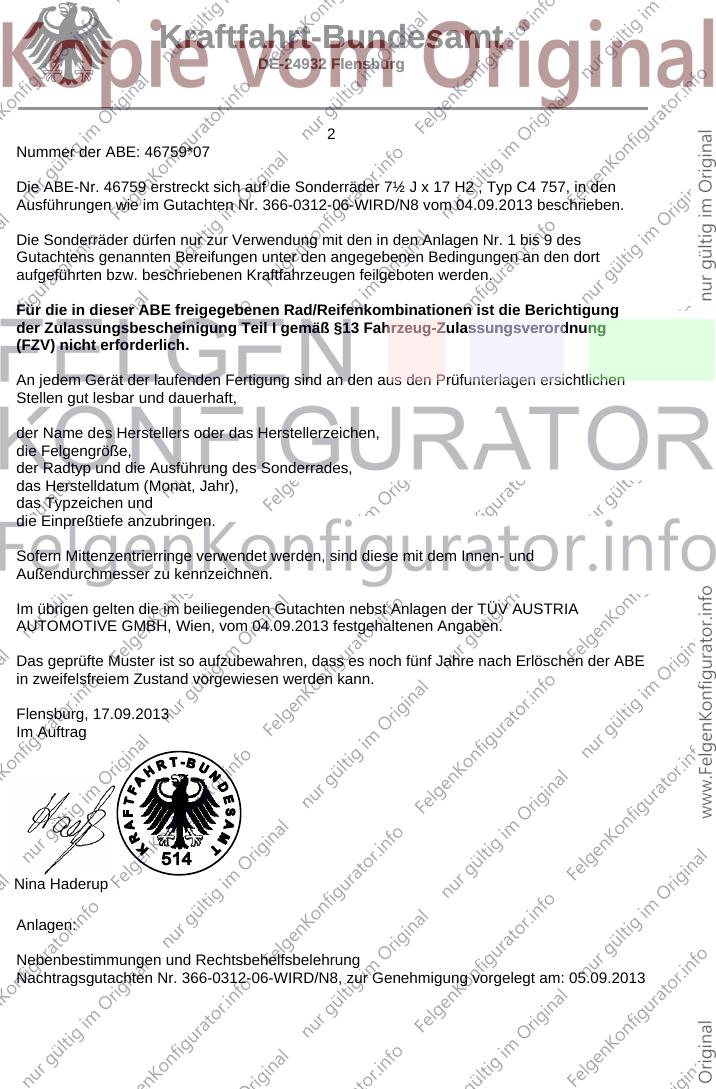

2
Nummer der ABE: 46759*07
Die ABE-Nr. 46759 erstreckt sich auf die Sonderräder 7½ J x 17 H2 , Typ C4 757, in den
Ausführungen wie im Gutachten Nr. 366-0312-06-WIRD/N8 vom 04.09.2013 beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 9 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Radtyp und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 04.09.2013 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 17.09.2013
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0312-06-WIRD/N8, zur Genehmigung vorgelegt am: 05.09.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46759*07
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

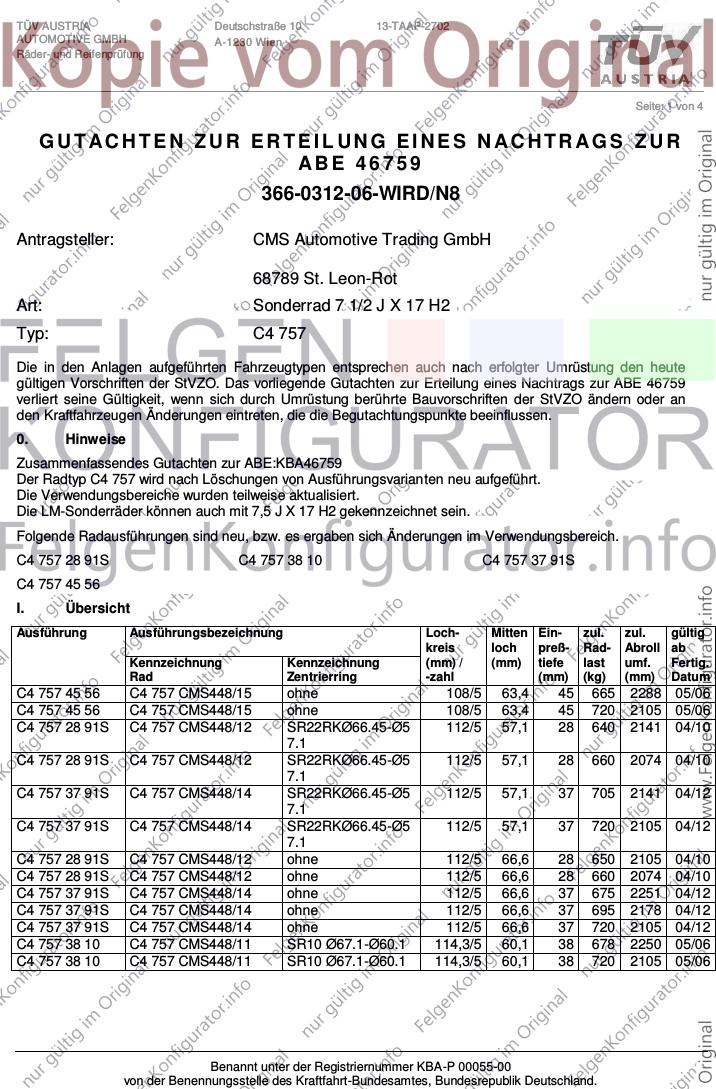

TÜV AUSTRIA Deutschstraße 10 13-TAAP-2702
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 4
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 46 759
366-0312-06-WIRD/N8
Antragsteller: CMS Automotive Trading GmbH
68789 St. Leon-Rot
Art: Sonderrad 7 1/2 J X 17 H2
Typ: C4 757
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 46759
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Zusammenfassendes Gutachten zur ABE:KBA46759
Der Radtyp C4 757 wird nach Löschungen von Ausführungsvarianten neu aufgeführt.
Die Verwendungsbereiche wurden teilweise aktualisiert.
Die LM-Sonderräder können auch mit 7,5 J X 17 H2 gekennzeichnet sein.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
C4 757 28 91S C4 757 38 10 C4 757 37 91S
C4 757 45 56
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
C4 757 45 56 C4 757 CMS448/15 ohne 108/5 63,4 45 665 2288 05/06
C4 757 45 56 C4 757 CMS448/15 ohne 108/5 63,4 45 720 2105 05/06
C4 757 28 91S C4 757 CMS448/12 SR22RKØ66.45-Ø5 112/5 57,1 28 640 2141 04/10
7.1
C4 757 28 91S C4 757 CMS448/12 SR22RKØ66.45-Ø5 112/5 57,1 28 660 2074 04/10
7.1
C4 757 37 91S C4 757 CMS448/14 SR22RKØ66.45-Ø5 112/5 57,1 37 705 2141 04/12
7.1
C4 757 37 91S C4 757 CMS448/14 SR22RKØ66.45-Ø5 112/5 57,1 37 720 2105 04/12
7.1
C4 757 28 91S C4 757 CMS448/12 ohne 112/5 66,6 28 650 2105 04/10
C4 757 28 91S C4 757 CMS448/12 ohne 112/5 66,6 28 660 2074 04/10
C4 757 37 91S C4 757 CMS448/14 ohne 112/5 66,6 37 675 2251 04/12
C4 757 37 91S C4 757 CMS448/14 ohne 112/5 66,6 37 695 2178 04/12
C4 757 37 91S C4 757 CMS448/14 ohne 112/5 66,6 37 720 2105 04/12
C4 757 38 10 C4 757 CMS448/11 SR10 Ø67.1-Ø60.1 114,3/5 60,1 38 678 2250 05/06
C4 757 38 10 C4 757 CMS448/11 SR10 Ø67.1-Ø60.1 114,3/5 60,1 38 720 2105 05/06
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 46759
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: C4 757
Antragsteller: CMS Automotive Trading GmbH Stand: 04.09.2013
__________________________________________________________________________________________________________________
Seite: 2 von 4

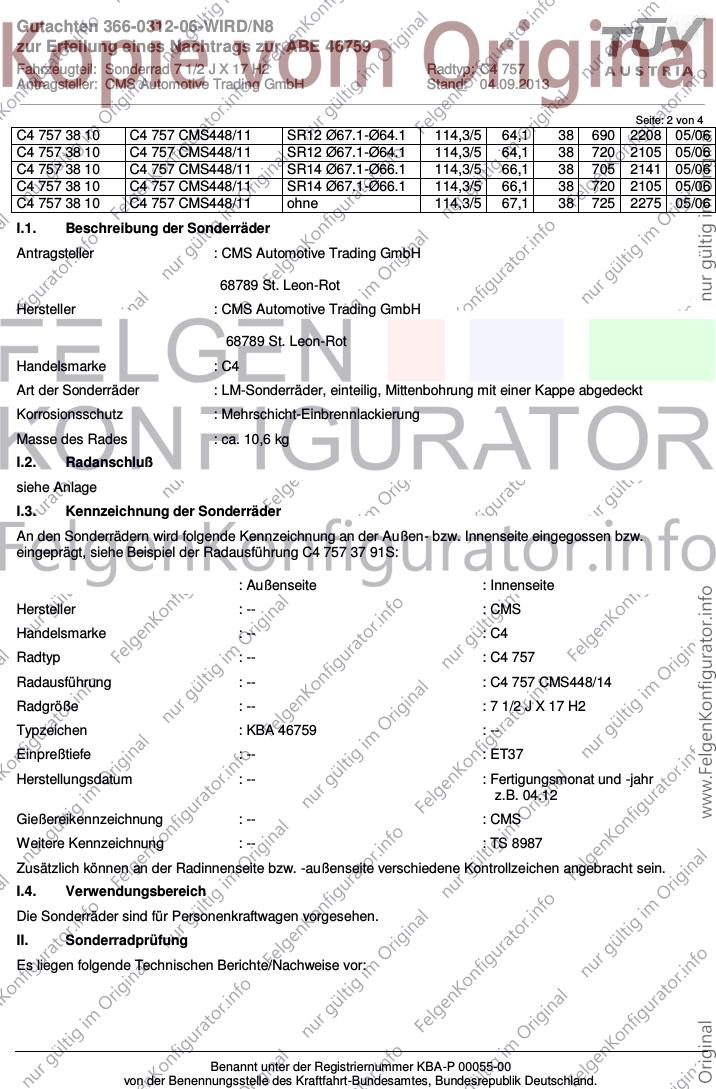

C4 757 38 10 C4 757 CMS448/11 SR12 Ø67.1-Ø64.1 114,3/5 64,1 38 690 2208 05/06
C4 757 38 10 C4 757 CMS448/11 SR12 Ø67.1-Ø64.1 114,3/5 64,1 38 720 2105 05/06
C4 757 38 10 C4 757 CMS448/11 SR14 Ø67.1-Ø66.1 114,3/5 66,1 38 705 2141 05/06
C4 757 38 10 C4 757 CMS448/11 SR14 Ø67.1-Ø66.1 114,3/5 66,1 38 720 2105 05/06
C4 757 38 10 C4 757 CMS448/11 ohne 114,3/5 67,1 38 725 2275 05/06
I.1. Beschreibung der Sonderräder
Antragsteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Hersteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Handelsmarke : C4
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,6 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung C4 757 37 91S:
: Außenseite : Innenseite
Hersteller : -- : CMS
Handelsmarke : -- : C4
Radtyp : -- : C4 757
Radausführung : -- : C4 757 CMS448/14
Radgröße : -- : 7 1/2 J X 17 H2
Typzeichen : KBA 46759 : --
Einpreßtiefe : -- : ET37
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 04.12
Gießereikennzeichnung : -- : CMS
Weitere Kennzeichnung : -- : TS 8987
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Es liegen folgende Technischen Berichte/Nachweise vor:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 46759
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: C4 757
Antragsteller: CMS Automotive Trading GmbH Stand: 04.09.2013
__________________________________________________________________________________________________________________

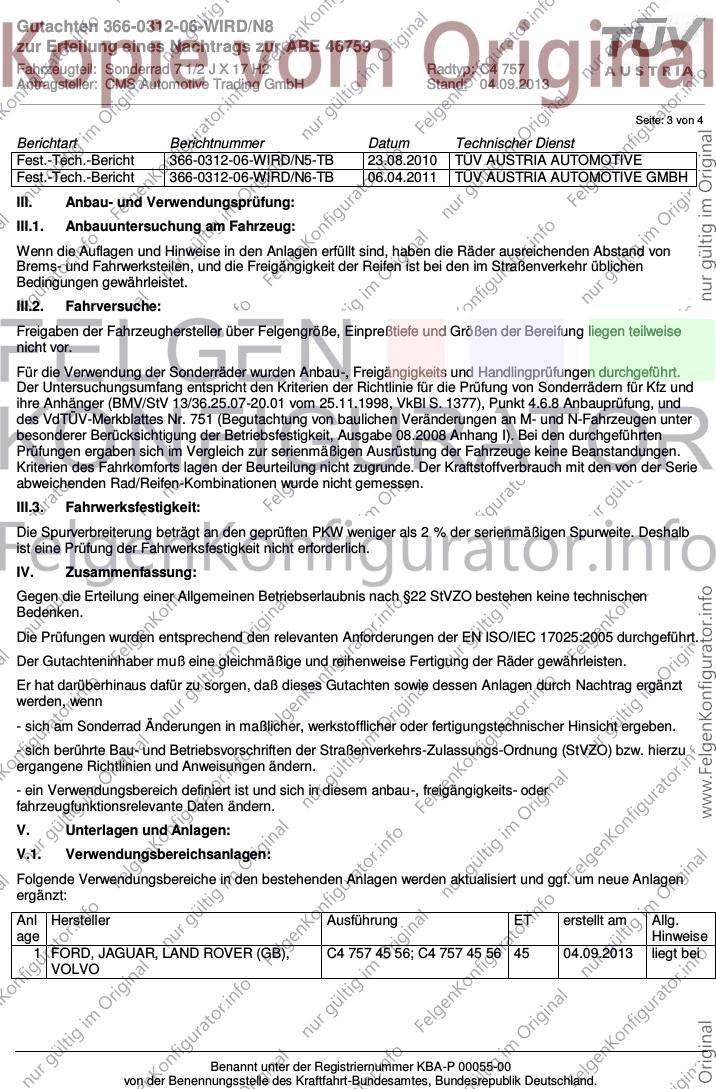

Seite: 3 von 4
Berichtart Berichtnummer Datum Technischer Dienst
Fest.-Tech.-Bericht 366-0312-06-WIRD/N5-TB 23.08.2010 TÜV AUSTRIA AUTOMOTIVE
Fest.-Tech.-Bericht 366-0312-06-WIRD/N6-TB 06.04.2011 TÜV AUSTRIA AUTOMOTIVE GMBH
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FORD, JAGUAR, LAND ROVER (GB), C4 757 45 56; C4 757 45 56 45 04.09.2013 liegt bei
VOLVO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 46759
Fahrzeugteil: Sonderrad 7 1/2 J X 17 H2 Radtyp: C4 757
Antragsteller: CMS Automotive Trading GmbH Stand: 04.09.2013
__________________________________________________________________________________________________________________

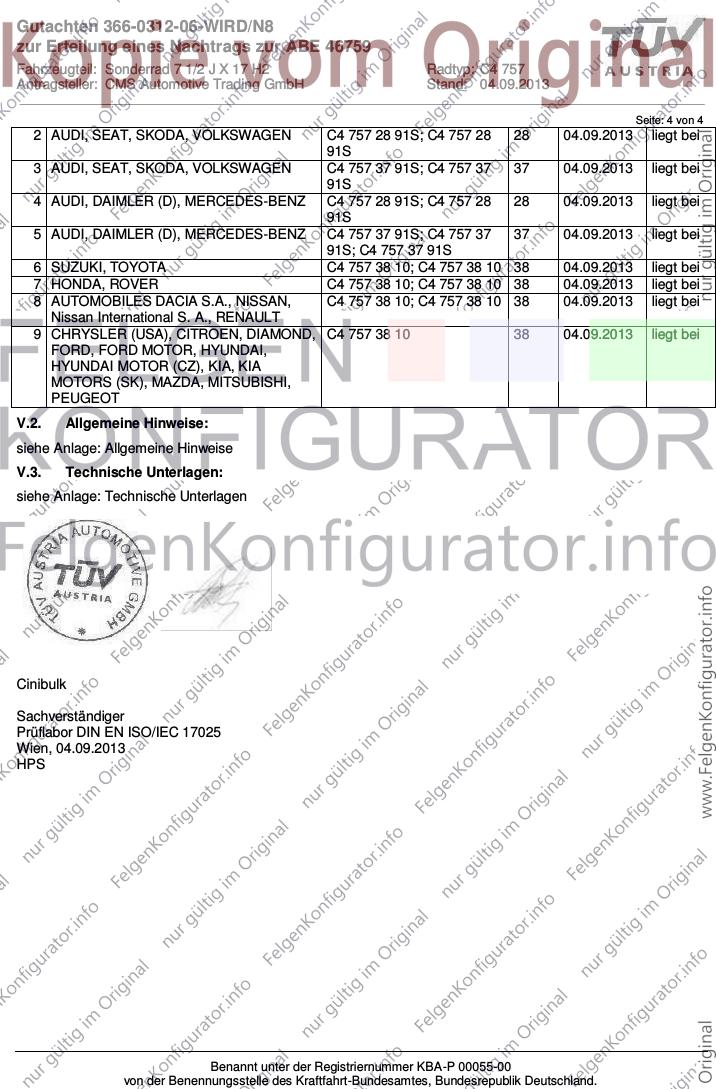

Seite: 4 von 4
2 AUDI, SEAT, SKODA, VOLKSWAGEN C4 757 28 91S; C4 757 28 28 04.09.2013 liegt bei
91S
3 AUDI, SEAT, SKODA, VOLKSWAGEN C4 757 37 91S; C4 757 37 37 04.09.2013 liegt bei
91S
4 AUDI, DAIMLER (D), MERCEDES-BENZ C4 757 28 91S; C4 757 28 28 04.09.2013 liegt bei
91S
5 AUDI, DAIMLER (D), MERCEDES-BENZ C4 757 37 91S; C4 757 37 37 04.09.2013 liegt bei
91S; C4 757 37 91S
6 SUZUKI, TOYOTA C4 757 38 10; C4 757 38 10 38 04.09.2013 liegt bei
7 HONDA, ROVER C4 757 38 10; C4 757 38 10 38 04.09.2013 liegt bei
8 AUTOMOBILES DACIA S.A., NISSAN, C4 757 38 10; C4 757 38 10 38 04.09.2013 liegt bei
Nissan International S. A., RENAULT
9 CHRYSLER (USA), CITROEN, DIAMOND, C4 757 38 10 38 04.09.2013 liegt bei
FORD, FORD MOTOR, HYUNDAI,
HYUNDAI MOTOR (CZ), KIA, KIA
MOTORS (SK), MAZDA, MITSUBISHI,
PEUGEOT
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 04.09.2013
HPS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 46759

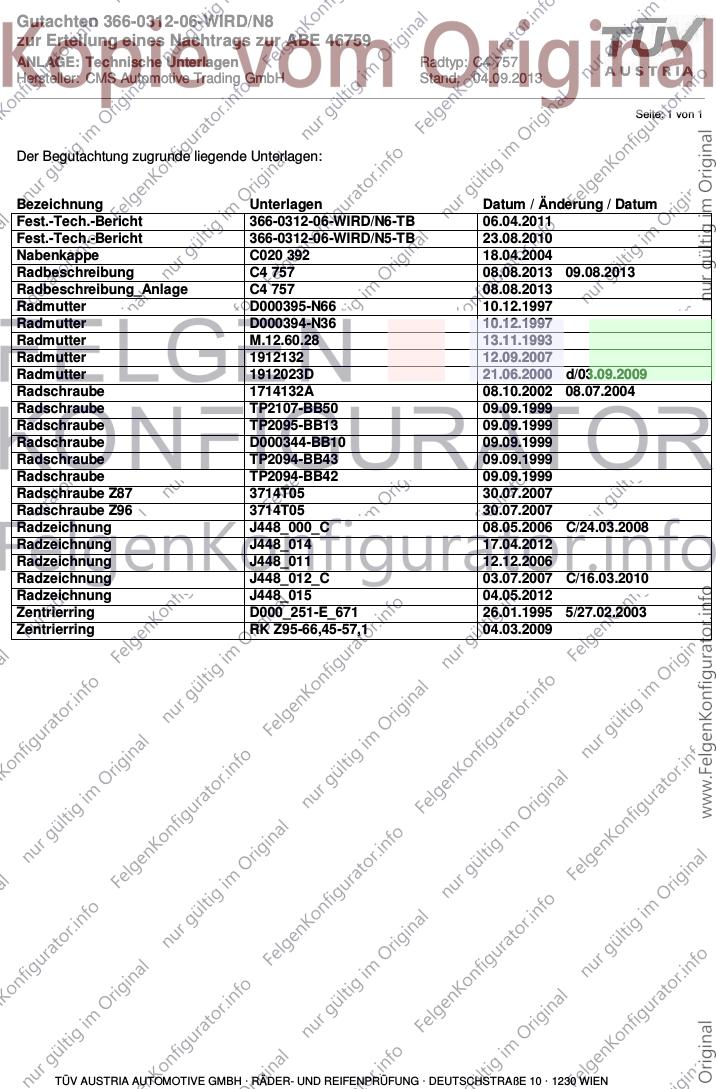

ANLAGE: Technische Unterlagen Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 04.09.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
Fest.-Tech.-Bericht 366-0312-06-WIRD/N6-TB 06.04.2011
Fest.-Tech.-Bericht 366-0312-06-WIRD/N5-TB 23.08.2010
Nabenkappe C020 392 18.04.2004
Radbeschreibung C4 757 08.08.2013 09.08.2013
Radbeschreibung_Anlage C4 757 08.08.2013
Radmutter D000395-N66 10.12.1997
Radmutter D000394-N36 10.12.1997
Radmutter M.12.60.28 13.11.1993
Radmutter 1912132 12.09.2007
Radmutter 1912023D 21.06.2000 d/03.09.2009
Radschraube 1714132A 08.10.2002 08.07.2004
Radschraube TP2107-BB50 09.09.1999
Radschraube TP2095-BB13 09.09.1999
Radschraube D000344-BB10 09.09.1999
Radschraube TP2094-BB43 09.09.1999
Radschraube TP2094-BB42 09.09.1999
Radschraube Z87 3714T05 30.07.2007
Radschraube Z96 3714T05 30.07.2007
Radzeichnung J448_000_C 08.05.2006 C/24.03.2008
Radzeichnung J448_014 17.04.2012
Radzeichnung J448_011 12.12.2006
Radzeichnung J448_012_C 03.07.2007 C/16.03.2010
Radzeichnung J448_015 04.05.2012
Zentrierring D000_251-E_671 26.01.1995 5/27.02.2003
Zentrierring RK Z95-66,45-57,1 04.03.2009
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0312-06-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 46759

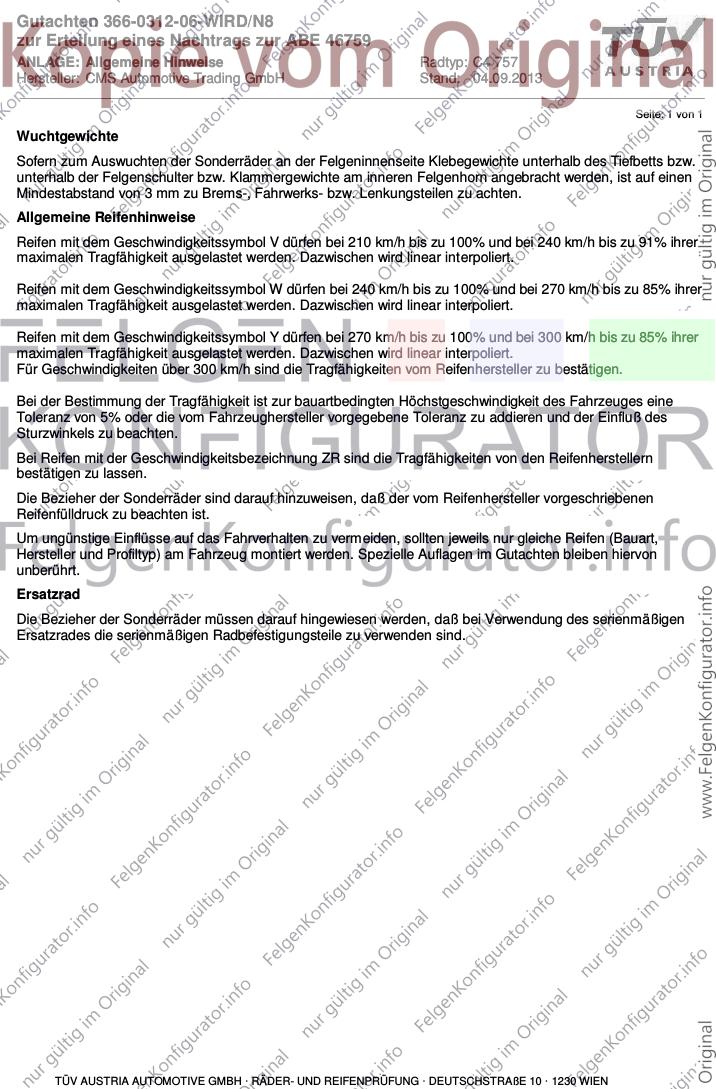

ANLAGE: Allgemeine Hinweise Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 04.09.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0312-06-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 46759

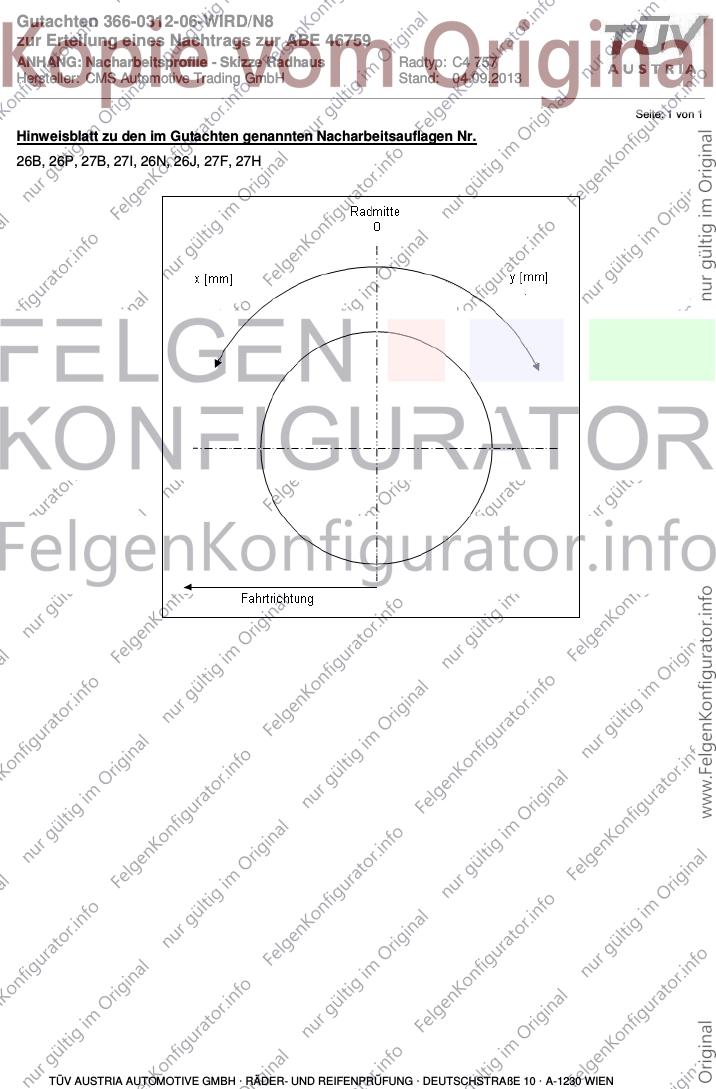

ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 04.09.2013
__________________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Gutachten 366-0312-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46759

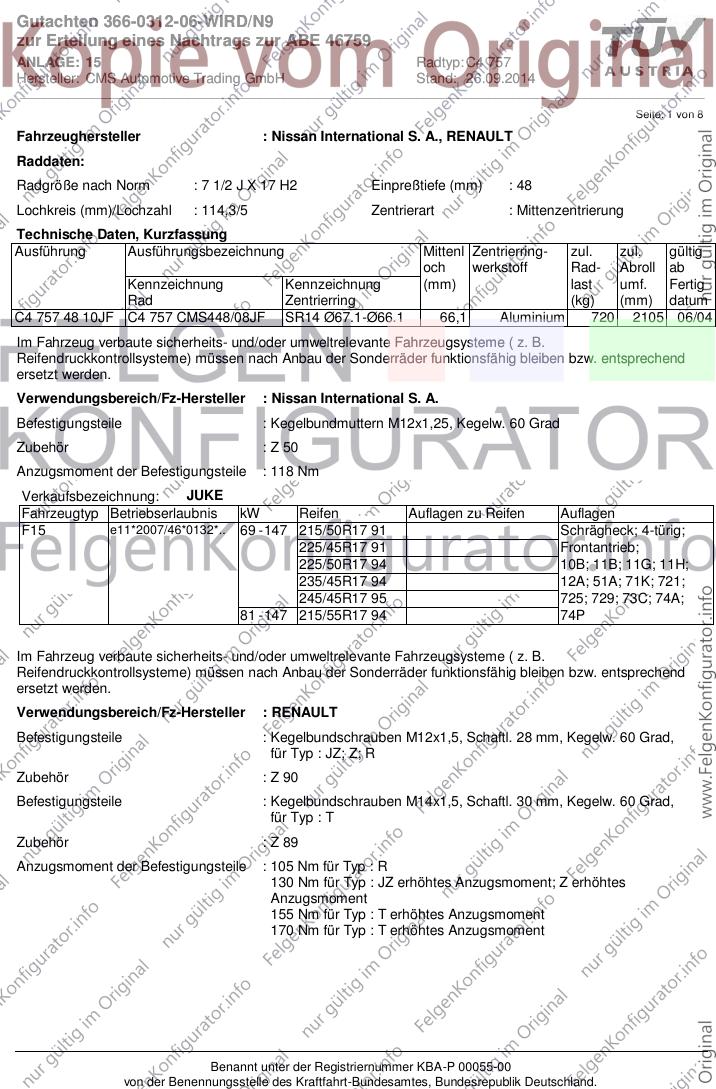

ANLAGE: 15 Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 26.09.2014
__________________________________________________________________________________________________________________
Seite: 1 von 8
Fahrzeughersteller : Nissan International S. A., RENAULT
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 757 48 10JF C4 757 CMS448/08JF SR14 Ø67.1-Ø66.1 66,1 Aluminium 720 2105 06/04
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : Nissan International S. A.
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Zubehör : Z 50
Anzugsmoment der Befestigungsteile : 118 Nm
Verkaufsbezeichnung: JUKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F15 e11*2007/46*0132*.. 69 - 147 215/50R17 91 Schrägheck; 4-türig;
225/45R17 91 Frontantrieb;
225/50R17 94 10B; 11B; 11G; 11H;
235/45R17 94 12A; 51A; 71K; 721;
245/45R17 95 725; 729; 73C; 74A;
81 - 147 215/55R17 94 74P
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : JZ; Z; R
Zubehör : Z 90
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : T
Zubehör : Z 89
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : R
130 Nm für Typ : JZ erhöhtes Anzugsmoment; Z erhöhtes
Anzugsmoment
155 Nm für Typ : T erhöhtes Anzugsmoment
170 Nm für Typ : T erhöhtes Anzugsmoment
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46759
ANLAGE: 15 Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 26.09.2014
__________________________________________________________________________________________________________________

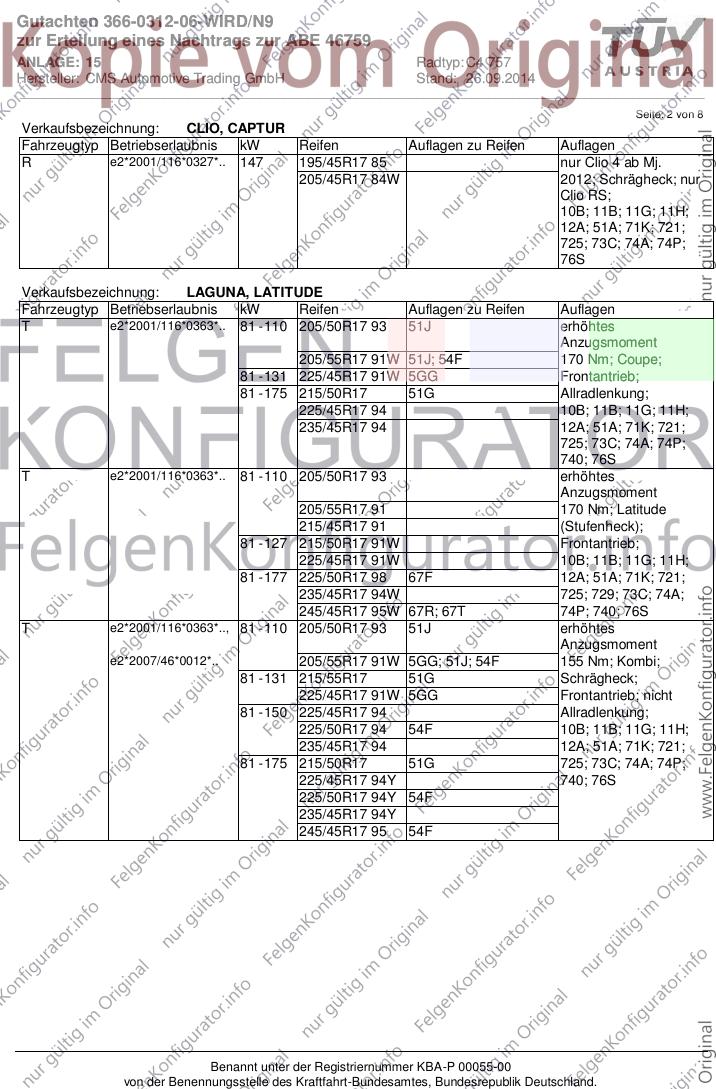

Seite: 2 von 8
Verkaufsbezeichnung: CLIO, CAPTUR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R e2*2001/116*0327*.. 147 195/45R17 85 nur Clio 4 ab Mj.
205/45R17 84W 2012; Schrägheck; nur
Clio RS;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
76S
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.. 81 - 110 205/50R17 93 51J erhöhtes
Anzugsmoment
205/55R17 91W 51J; 54F 170 Nm; Coupe;
81 - 131 225/45R17 91W 5GG Frontantrieb;
81 - 175 215/50R17 51G Allradlenkung;
225/45R17 94 10B; 11B; 11G; 11H;
235/45R17 94 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; 76S
T e2*2001/116*0363*.. 81 - 110 205/50R17 93 erhöhtes
Anzugsmoment
205/55R17 91 170 Nm; Latitude
215/45R17 91 (Stufenheck);
81 - 127 215/50R17 91W Frontantrieb;
225/45R17 91W 10B; 11B; 11G; 11H;
81 - 177 225/50R17 98 67F 12A; 51A; 71K; 721;
235/45R17 94W 725; 729; 73C; 74A;
245/45R17 95W 67R; 67T 74P; 740; 76S
T e2*2001/116*0363*.., 81 - 110 205/50R17 93 51J erhöhtes
Anzugsmoment
e2*2007/46*0012*.. 205/55R17 91W 5GG; 51J; 54F 155 Nm; Kombi;
81 - 131 215/55R17 51G Schrägheck;
225/45R17 91W 5GG Frontantrieb; nicht
81 - 150 225/45R17 94 Allradlenkung;
225/50R17 94 54F 10B; 11B; 11G; 11H;
235/45R17 94 12A; 51A; 71K; 721;
81 - 175 215/50R17 51G 725; 73C; 74A; 74P;
225/45R17 94Y 740; 76S
225/50R17 94Y 54F
235/45R17 94Y
245/45R17 95 54F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46759
ANLAGE: 15 Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 26.09.2014
__________________________________________________________________________________________________________________

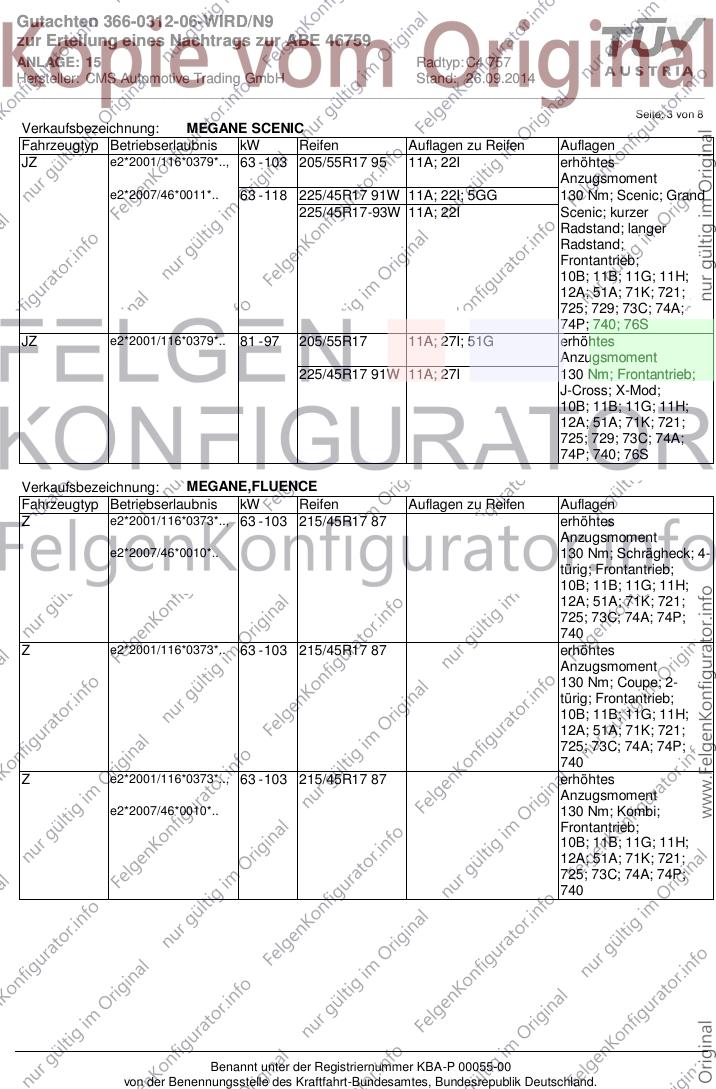

Seite: 3 von 8
Verkaufsbezeichnung: MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JZ e2*2001/116*0379*.., 63 - 103 205/55R17 95 11A; 22I erhöhtes
Anzugsmoment
e2*2007/46*0011*.. 63 - 118 225/45R17 91W 11A; 22I; 5GG 130 Nm; Scenic; Grand
225/45R17-93W 11A; 22I Scenic; kurzer
Radstand; langer
Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76S
JZ e2*2001/116*0379*.. 81 - 97 205/55R17 11A; 27I; 51G erhöhtes
Anzugsmoment
225/45R17 91W 11A; 27I 130 Nm; Frontantrieb;
J-Cross; X-Mod;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76S
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 103 215/45R17 87 erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 130 Nm; Schrägheck; 4-
türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Z e2*2001/116*0373*.. 63 - 103 215/45R17 87 erhöhtes
Anzugsmoment
130 Nm; Coupe; 2-
türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Z e2*2001/116*0373*.., 63 - 103 215/45R17 87 erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 130 Nm; Kombi;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46759
ANLAGE: 15 Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 26.09.2014
__________________________________________________________________________________________________________________

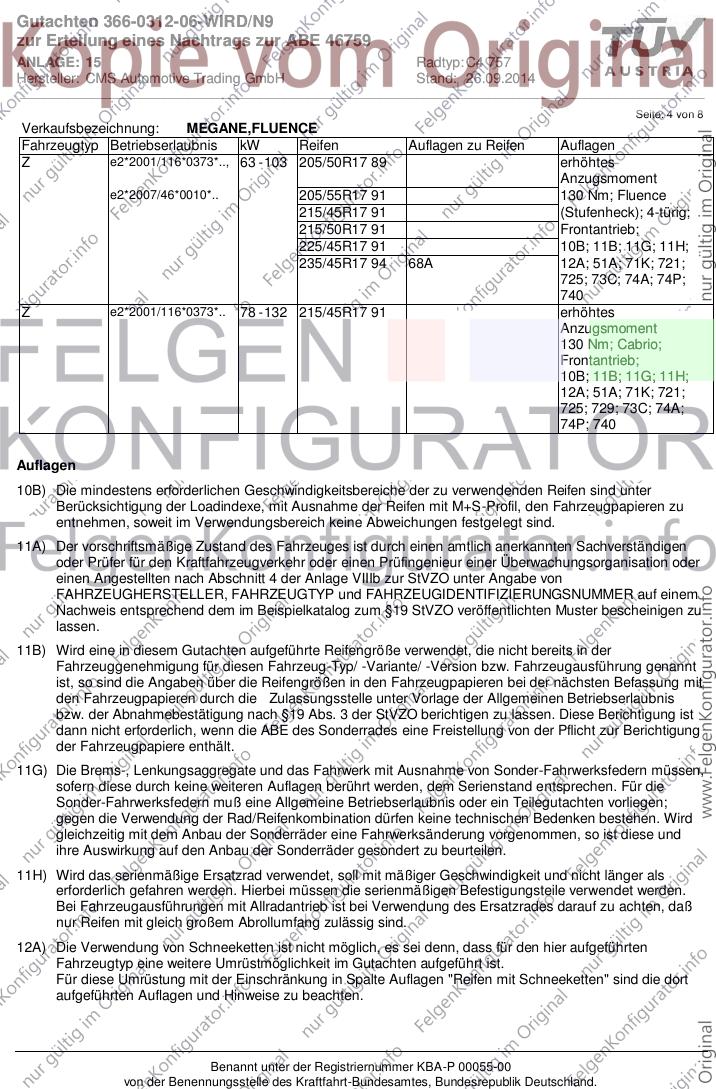

Seite: 4 von 8
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 103 205/50R17 89 erhöhtes
Anzugsmoment
e2*2007/46*0010*.. 205/55R17 91 130 Nm; Fluence
215/45R17 91 (Stufenheck); 4-türig;
215/50R17 91 Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
235/45R17 94 68A 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Z e2*2001/116*0373*.. 78 - 132 215/45R17 91 erhöhtes
Anzugsmoment
130 Nm; Cabrio;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46759
ANLAGE: 15 Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 26.09.2014
__________________________________________________________________________________________________________________

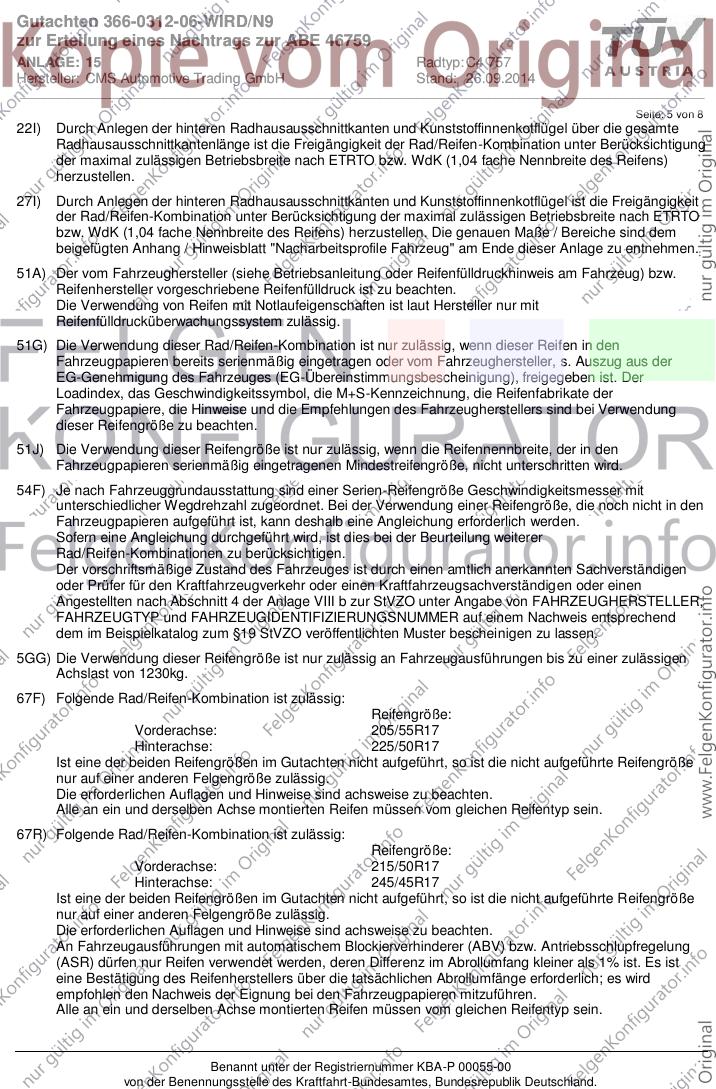

Seite: 5 von 8
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

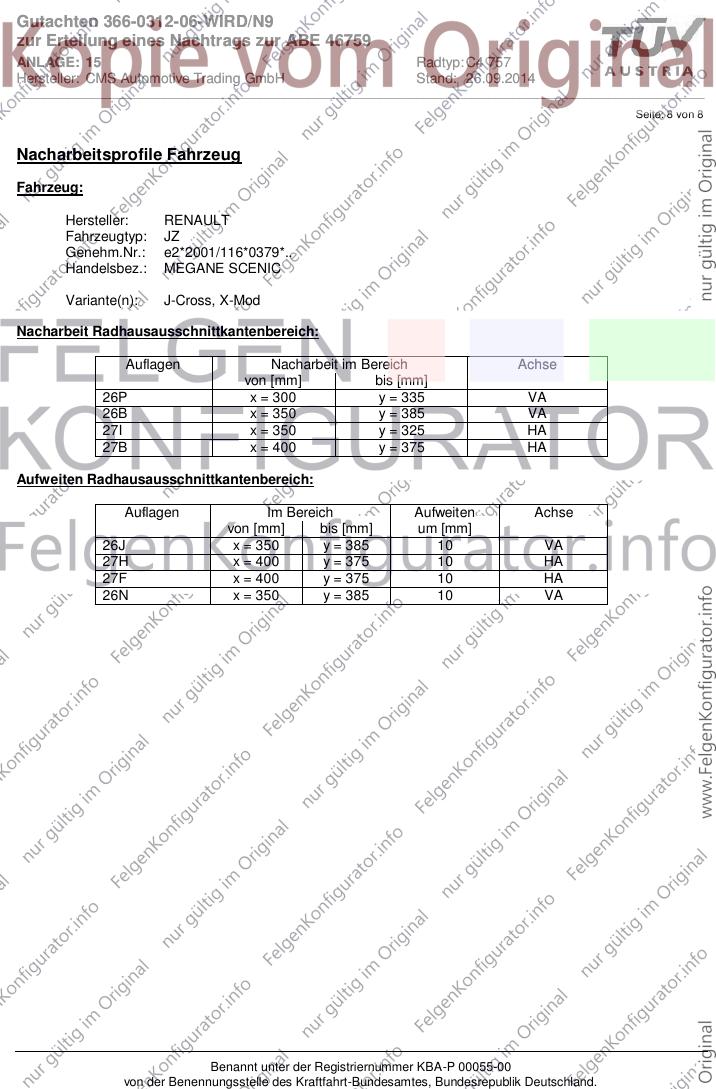

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
67F) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R17
Hinterachse: 225/50R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46759
ANLAGE: 15 Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 26.09.2014
__________________________________________________________________________________________________________________
Seite: 6 von 8

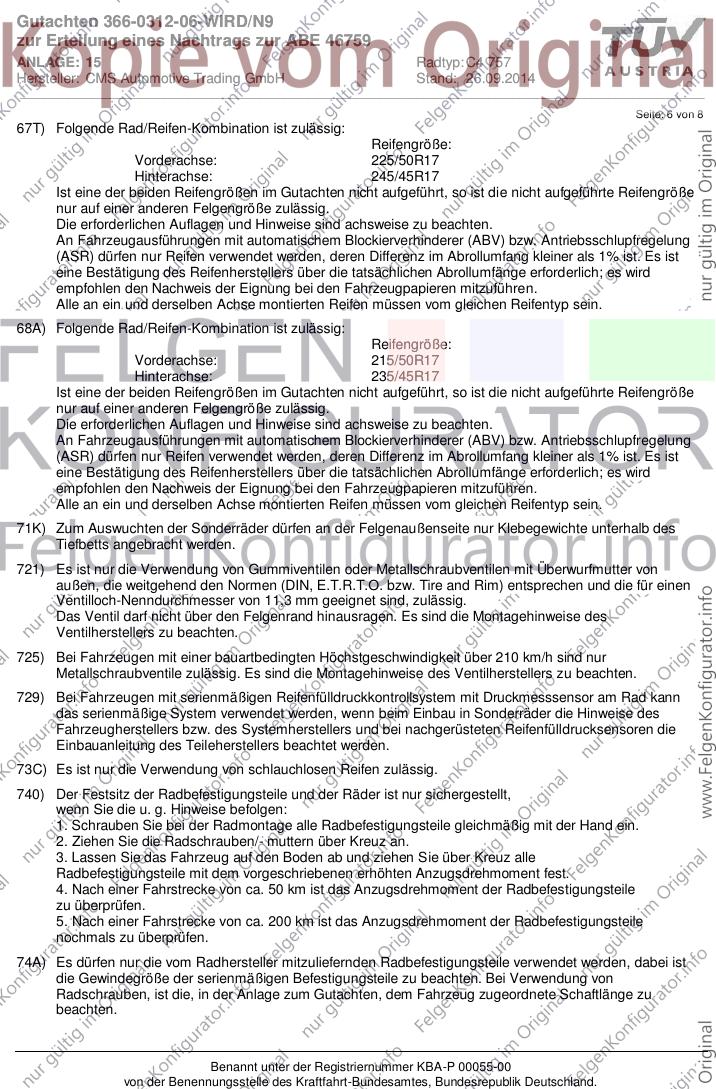

67T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68A) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/50R17
Hinterachse: 235/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46759
ANLAGE: 15 Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 26.09.2014
__________________________________________________________________________________________________________________

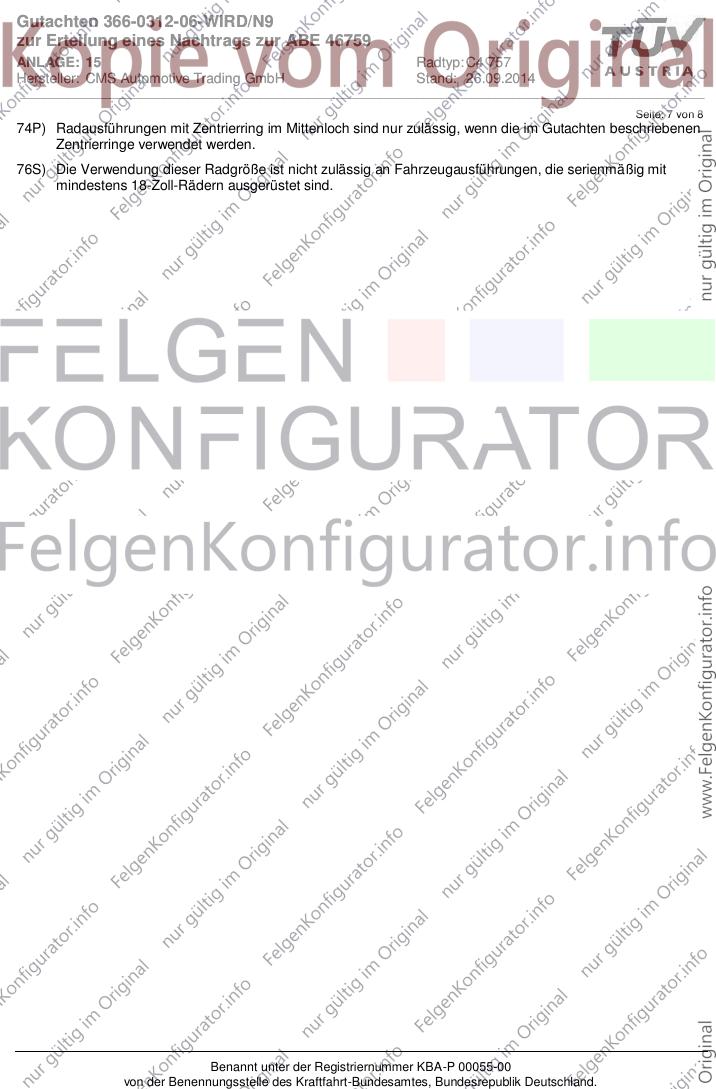

Seite: 7 von 8
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0312-06-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 46759
ANLAGE: 15 Radtyp: C4 757
Hersteller: CMS Automotive Trading GmbH Stand: 26.09.2014
__________________________________________________________________________________________________________________
Seite: 8 von 8
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: RENAULT
Fahrzeugtyp: JZ
Genehm.Nr.: e2*2001/116*0379*..
Handelsbez.: MEGANE SCENIC
Variante(n): J-Cross, X-Mod
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 300 y = 335 VA
26B x = 350 y = 385 VA
27I x = 350 y = 325 HA
27B x = 400 y = 375 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 385 10 VA
27H x = 400 y = 375 10 HA
27F x = 400 y = 375 10 HA
26N x = 350 y = 385 10 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
