GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 4
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Z6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Z6015 LK114,3/Ø70-Ø66,1 5/114,3/66,1 44 640 2025
LM-Nr. 21
Kennzeichnungen
KBA-Nummer 47723
Herstellerzeichen AUTEC
Radtyp und Ausführung Z6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 110 30,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

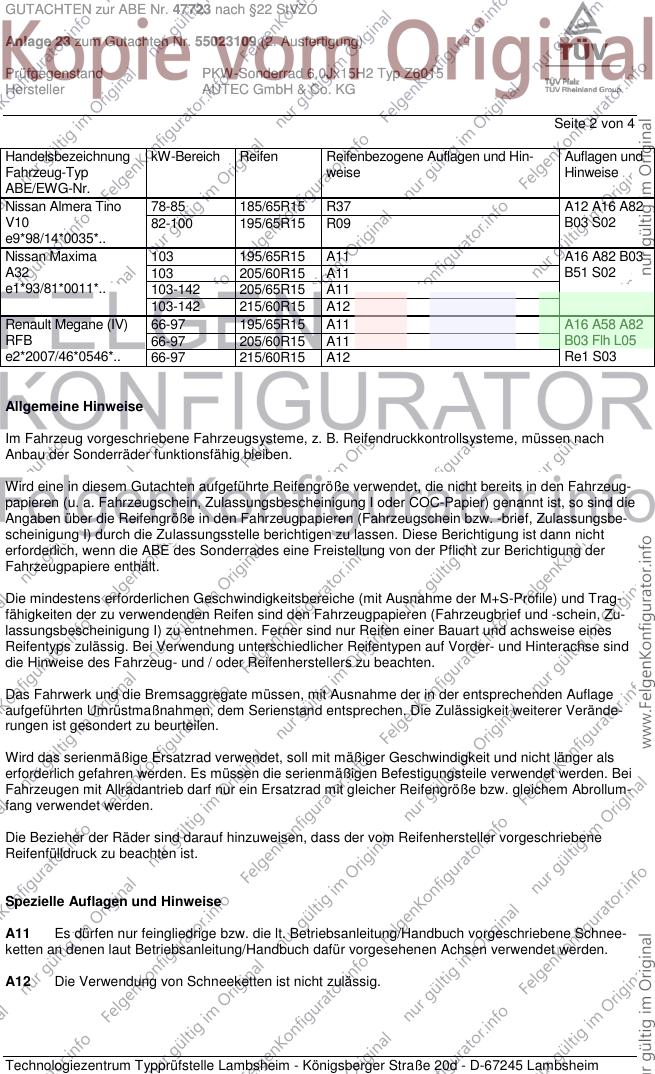

GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Nissan Almera Tino 78-85 185/65R15 R37 A12 A16 A82
V10 82-100 195/65R15 R09 B03 S02
e9*98/14*0035*..
Nissan Maxima 103 195/65R15 A11 A16 A82 B03
A32 103 205/60R15 A11 B51 S02
e1*93/81*0011*.. 103-142 205/65R15 A11
103-142 215/60R15 A12
Renault Megane (IV) 66-97 195/65R15 A11 A16 A58 A82
RFB 66-97 205/60R15 A11 B03 Flh L05
e2*2007/46*0546*.. 66-97 215/60R15 A12 Re1 S03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

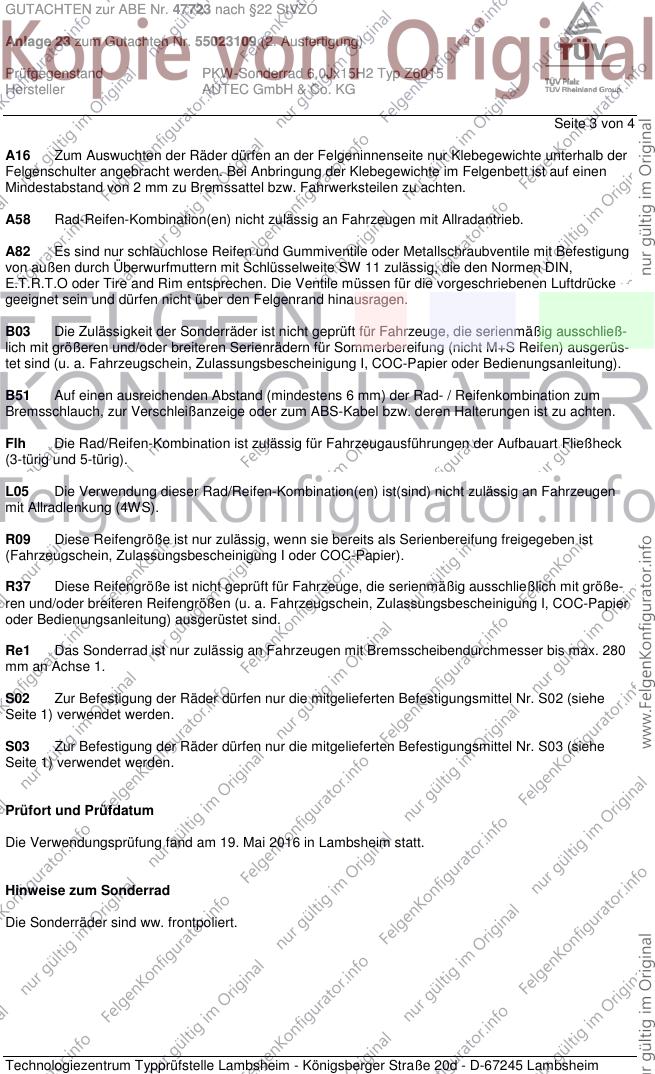

GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 4
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Re1 Das Sonderrad ist nur zulässig an Fahrzeugen mit Bremsscheibendurchmesser bis max. 280
mm an Achse 1.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Mai 2016 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind ww. frontpoliert.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

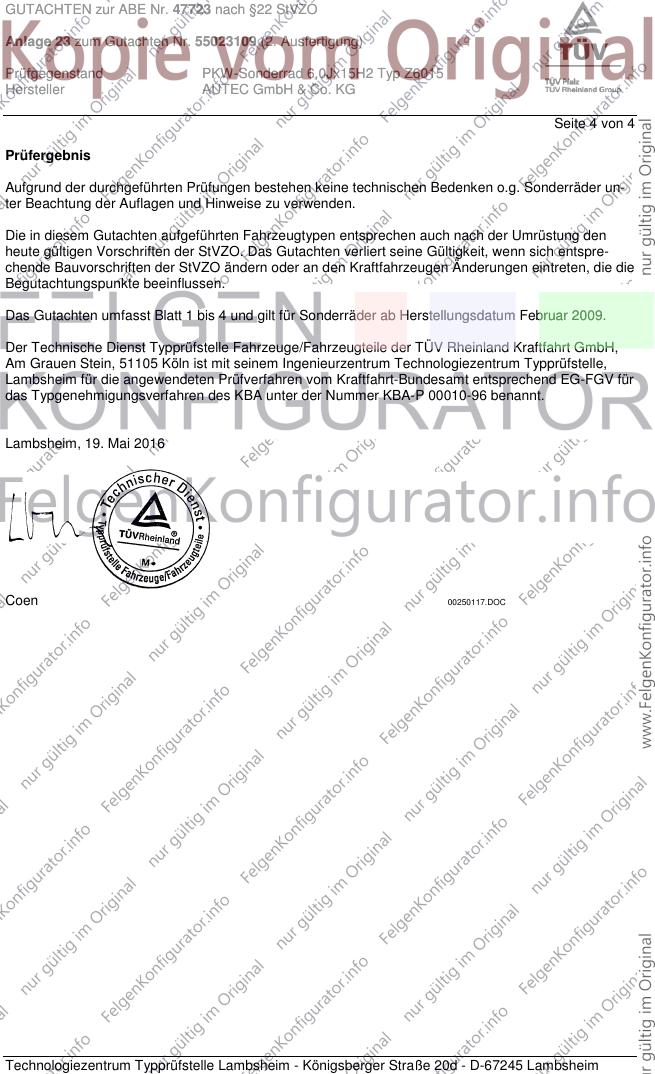

GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55023109 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 4
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Mai 2016
Coen 00250117.DOC
