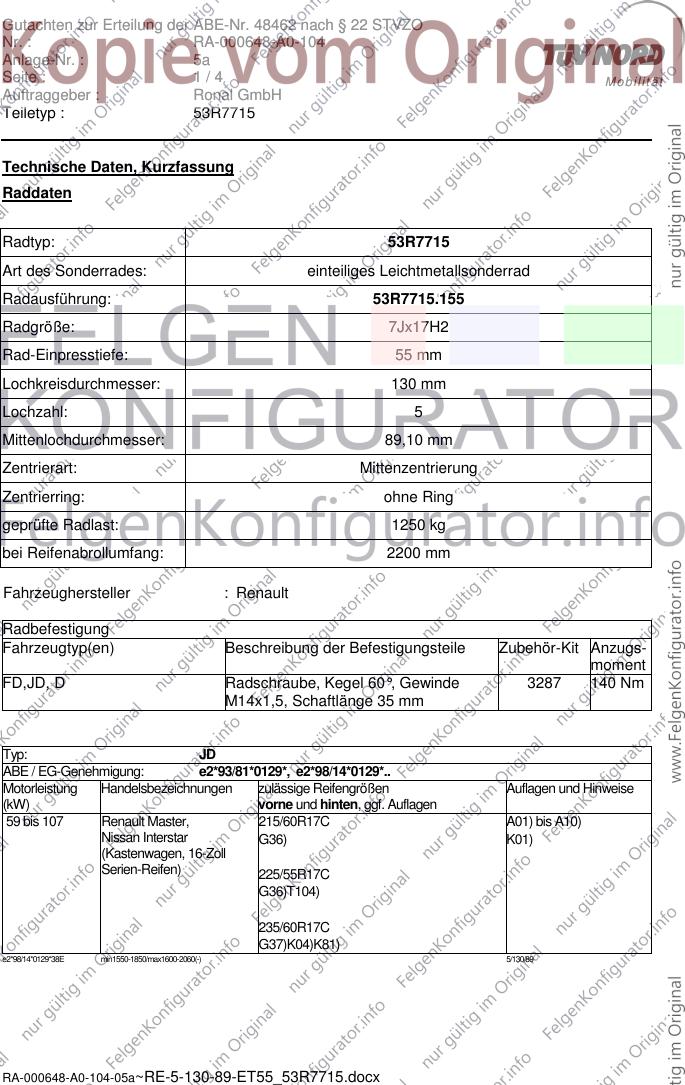

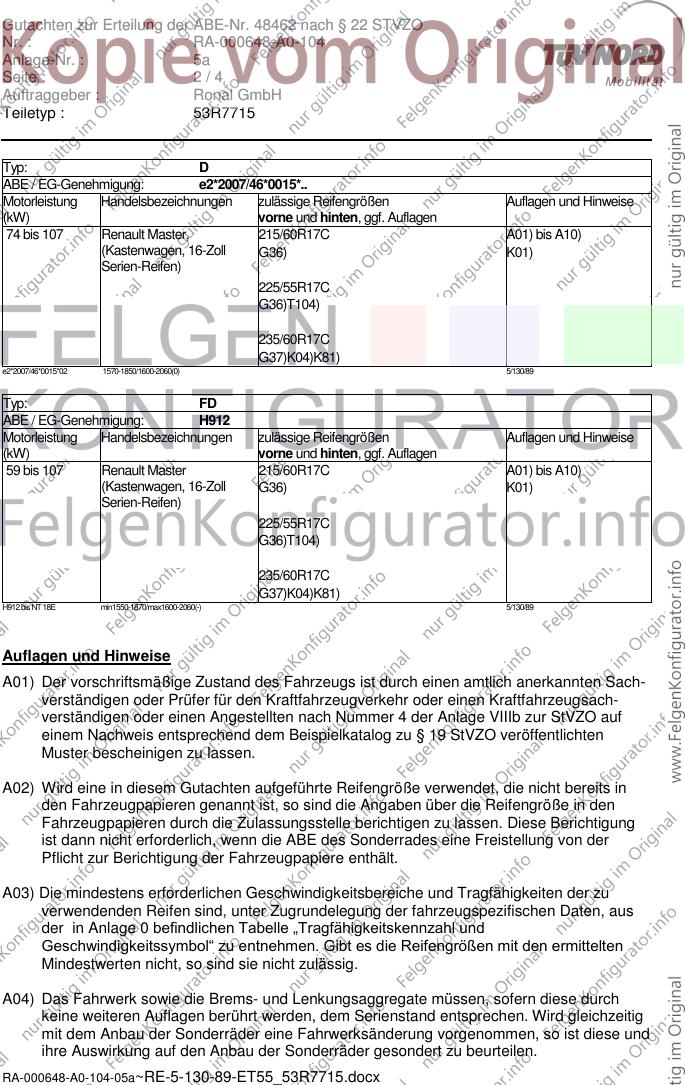

Gutachten zur Erteilung der ABE-Nr. 48462 nach § 22 STVZO
Nr. : RA-000648-A0-104
Anlage-Nr. : 5a
Seite : 1/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7715
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 53R7715.155
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 55 mm
Lochkreisdurchmesser: 130 mm
Lochzahl: 5
Mittenlochdurchmesser: 89,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 1250 kg
bei Reifenabrollumfang: 2200 mm
Fahrzeughersteller : Renault
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
FD,JD, D Radschraube, Kegel 60°, Gewinde 3287 140 Nm
M14x1,5, Schaftlänge 35 mm
Typ: JD
ABE / EG-Genehmigung: e2*93/81*0129*, e2*98/14*0129*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Renault Master, 215/60R17C A01) bis A10)
Nissan Interstar G36) K01)
(Kastenwagen, 16-Zoll
Serien-Reifen) 225/55R17C
G36)T104)
235/60R17C
G37)K04)K81)
e2*98/14*0129*38E min1550-1850/max1600-2060(-) 5/130/89
RA-000648-A0-104-05a~RE-5-130-89-ET55_53R7715.docx
Gutachten zur Erteilung der ABE-Nr. 48462 nach § 22 STVZO
Nr. : RA-000648-A0-104
Anlage-Nr. : 5a
Seite : 2/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
Typ: D
ABE / EG-Genehmigung: e2*2007/46*0015*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 107 Renault Master, 215/60R17C A01) bis A10)
(Kastenwagen, 16-Zoll G36) K01)
Serien-Reifen)
225/55R17C
G36)T104)
235/60R17C
G37)K04)K81)
e2*2007/46*0015*02 1570-1850/1600-2060(0) 5/130/89
Typ: FD
ABE / EG-Genehmigung: H912
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 Renault Master 215/60R17C A01) bis A10)
(Kastenwagen, 16-Zoll G36) K01)
Serien-Reifen)
225/55R17C
G36)T104)
235/60R17C
G37)K04)K81)
H912 bis NT 18E min1550-1870/max1600-2060(-) 5/130/89
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000648-A0-104-05a~RE-5-130-89-ET55_53R7715.docx
Gutachten zur Erteilung der ABE-Nr. 48462 nach § 22 STVZO
Nr. : RA-000648-A0-104
Anlage-Nr. : 5a
Seite : 3/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muß, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
G36) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/65R16C ausgerüstet
oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind, sind
die Auflagen A01) und G01) zu beachten.
G37) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/75R16C ausgerüstet
oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind, sind
die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000648-A0-104-05a~RE-5-130-89-ET55_53R7715.docx
Gutachten zur Erteilung der ABE-Nr. 48462 nach § 22 STVZO
Nr. : RA-000648-A0-104
Anlage-Nr. : 5a
Seite : 4/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7715
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K81) An Achse 1 ist die Radhauskante der Kunststoffradhausverbreiterung um 5 mm zu
kürzen.
T104) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1800 kg bei LI 104 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 900 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
Die Anlage Nr. 5a mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7715 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 28.07.2011
RA-000648-A0-104-05a~RE-5-130-89-ET55_53R7715.docx
