Gutachten zur Erteilung der ABE-Nr. 48238 nach § 22 STVZO
Nr. : RA-000668-A0-104
Anlage-Nr. : 11a
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7704

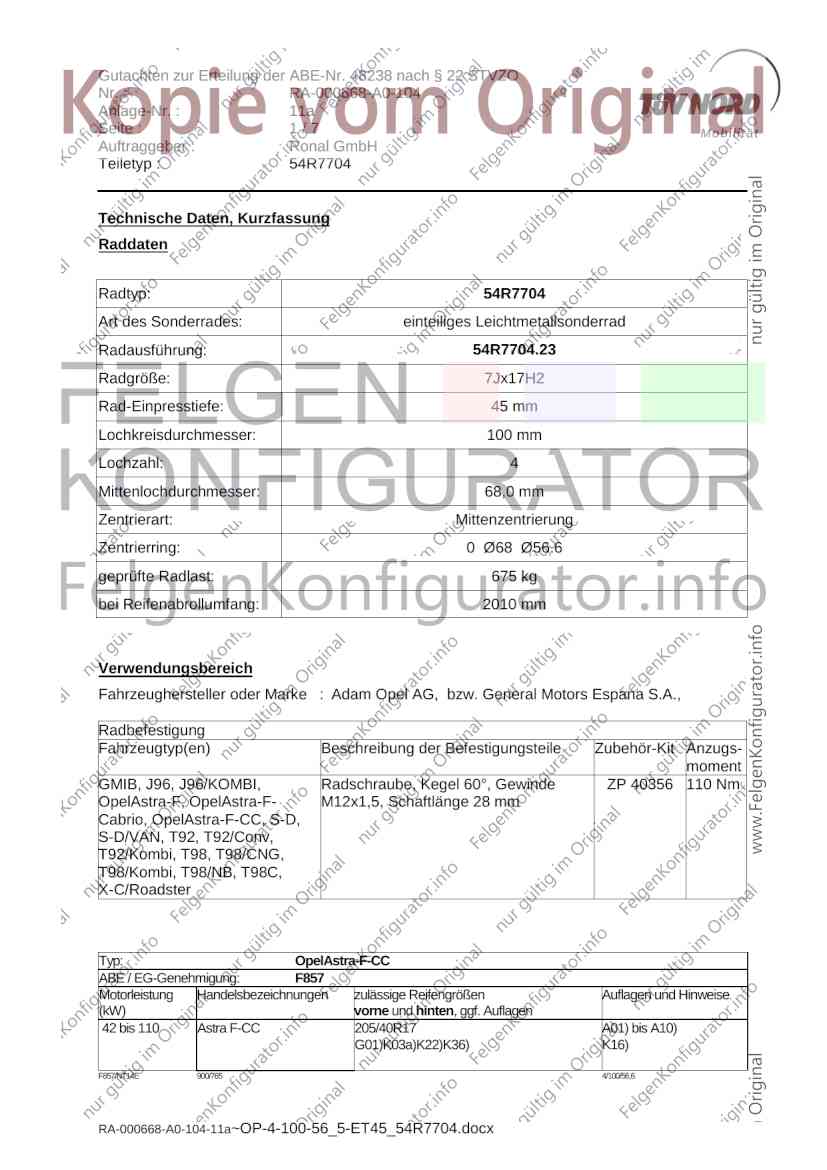

Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R7704
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 54R7704.23
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø68 Ø56.6
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2010 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Adam Opel AG, bzw. General Motors Espana S.A.,
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
GMIB, J96, J96/KOMBI, Radschraube, Kegel 60°, Gewinde ZP 40356 110 Nm
OpelAstra-F, OpelAstra-F- M12x1,5, Schaftlänge 28 mm
Cabrio, OpelAstra-F-CC, S-D,
S-D/VAN, T92, T92/Conv,
T92/Kombi, T98, T98/CNG,
T98/Kombi, T98/NB, T98C,
X-C/Roadster
Typ: OpelAstra-F-CC
ABE / EG-Genehmigung: F857
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 110 Astra F-CC 205/40R17 A01) bis A10)
G01)K03a)K22)K36) K16)
F857/NT14E 900/765 4/100/56,6
RA-000668-A0-104-11a~OP-4-100-56_5-ET45_54R7704.docx
Gutachten zur Erteilung der ABE-Nr. 48238 nach § 22 STVZO
Nr. : RA-000668-A0-104
Anlage-Nr. : 11a
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7704

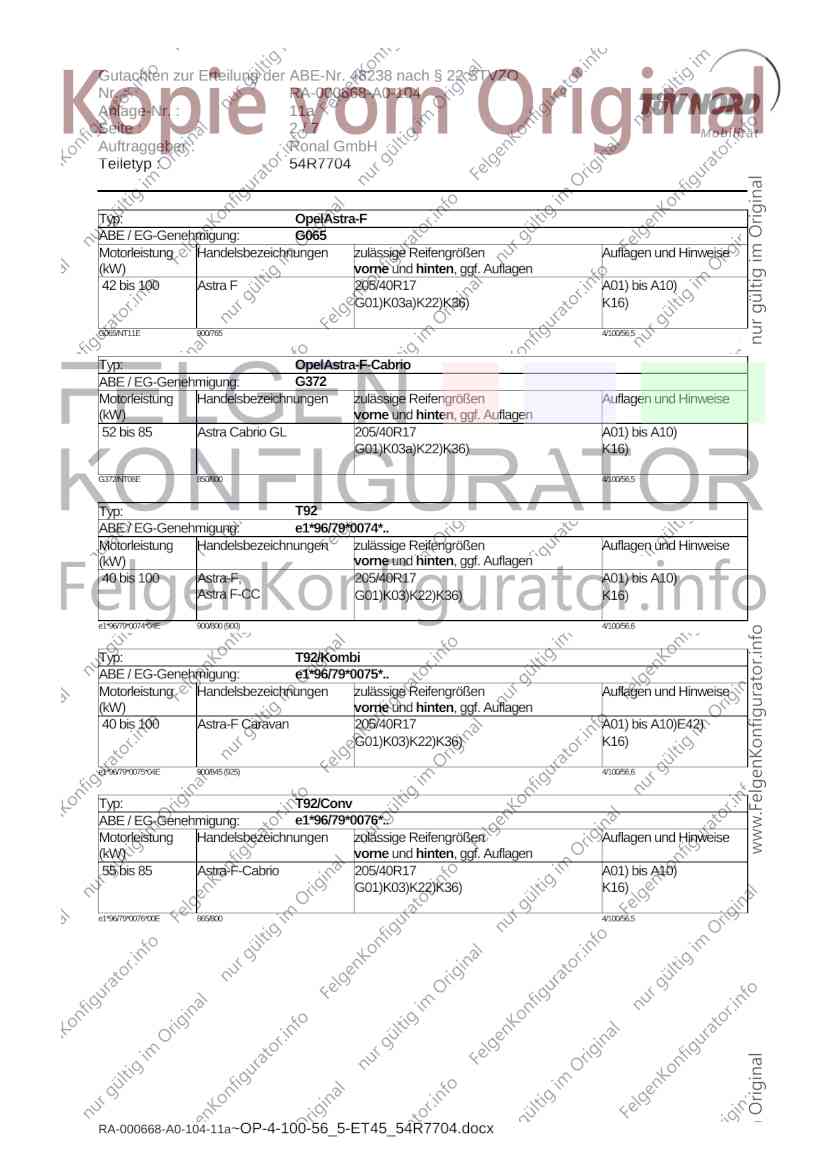

Typ: OpelAstra-F
ABE / EG-Genehmigung: G065
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 100 Astra F 205/40R17 A01) bis A10)
G01)K03a)K22)K36) K16)
G065/NT11E 900/765 4/100/56,5
Typ: OpelAstra-F-Cabrio
ABE / EG-Genehmigung: G372
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 85 Astra Cabrio GL 205/40R17 A01) bis A10)
G01)K03a)K22)K36) K16)
G372/NT08E 850/800 4/100/56,5
Typ: T92
ABE / EG-Genehmigung: e1*96/79*0074*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 100 Astra-F, 205/40R17 A01) bis A10)
Astra F-CC G01)K03)K22)K36) K16)
e1*96/79*0074*04E 900/800 (900) 4/100/56,6
Typ: T92/Kombi
ABE / EG-Genehmigung: e1*96/79*0075*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 100 Astra-F Caravan 205/40R17 A01) bis A10)E42)
G01)K03)K22)K36) K16)
e1*96/79*0075*04E 900/845 (925) 4/100/56,6
Typ: T92/Conv
ABE / EG-Genehmigung: e1*96/79*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Astra-F-Cabrio 205/40R17 A01) bis A10)
G01)K03)K22)K36) K16)
e1*96/79*0076*00E 865/800 4/100/56,5
RA-000668-A0-104-11a~OP-4-100-56_5-ET45_54R7704.docx
Gutachten zur Erteilung der ABE-Nr. 48238 nach § 22 STVZO
Nr. : RA-000668-A0-104
Anlage-Nr. : 11a
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7704

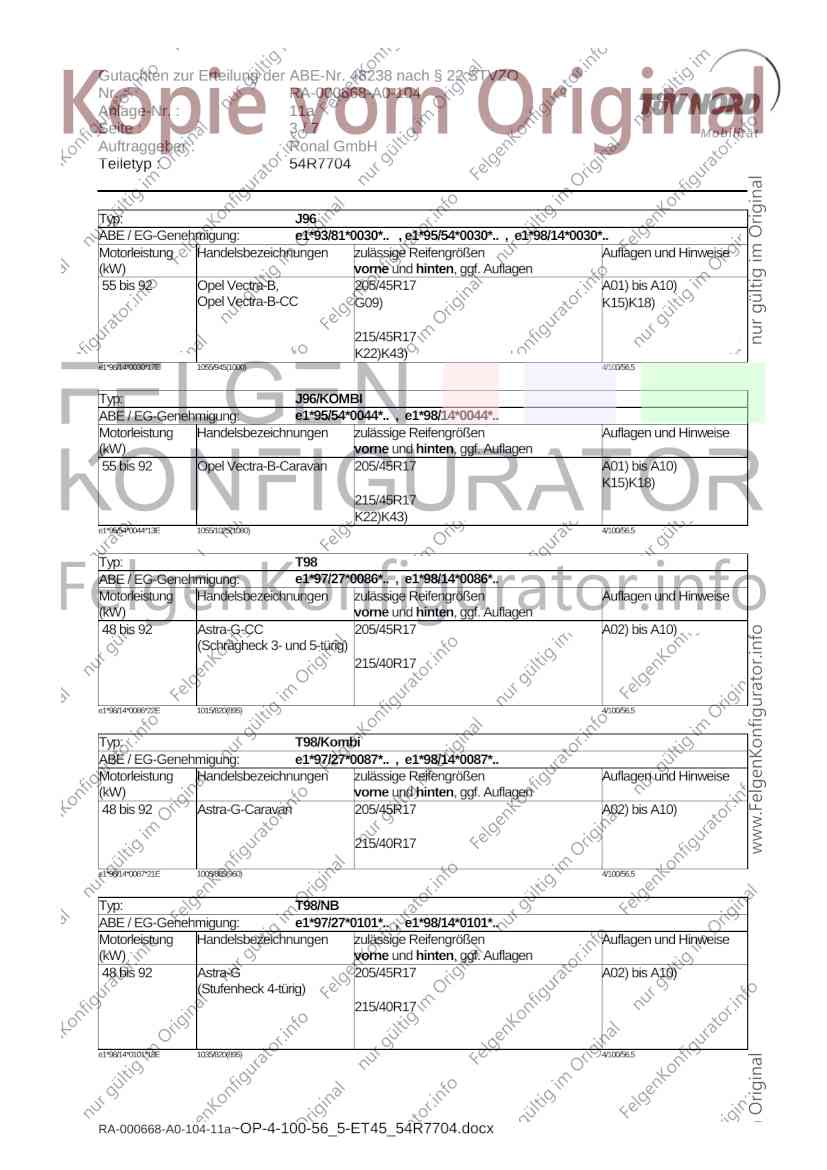

Typ: J96
ABE / EG-Genehmigung: e1*93/81*0030*.. , e1*95/54*0030*.. , e1*98/14*0030*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 92 Opel Vectra-B, 205/45R17 A01) bis A10)
Opel Vectra-B-CC G09) K15)K18)
215/45R17
K22)K43)
e1*98/14*0030*17E 1055/945(1000) 4/100/56,5
Typ: J96/KOMBI
ABE / EG-Genehmigung: e1*95/54*0044*.. , e1*98/14*0044*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 92 Opel Vectra-B-Caravan 205/45R17 A01) bis A10)
K15)K18)
215/45R17
K22)K43)
e1*95/54*0044*13E 1055/1025(1080) 4/100/56,5
Typ: T98
ABE / EG-Genehmigung: e1*97/27*0086*.. , e1*98/14*0086*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 92 Astra-G-CC 205/45R17 A02) bis A10)
(Schrägheck 3- und 5-türig)
215/40R17
e1*98/14*0086*22E 1015/820(895) 4/100/56,5
Typ: T98/Kombi
ABE / EG-Genehmigung: e1*97/27*0087*.. , e1*98/14*0087*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 92 Astra-G-Caravan 205/45R17 A02) bis A10)
215/40R17
e1*98/14*0087*21E 1005/885(960) 4/100/56,5
Typ: T98/NB
ABE / EG-Genehmigung: e1*97/27*0101*.. , e1*98/14*0101*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 92 Astra-G 205/45R17 A02) bis A10)
(Stufenheck 4-türig)
215/40R17
e1*98/14*0101*18E 1035/820(895) 4/100/56,5
RA-000668-A0-104-11a~OP-4-100-56_5-ET45_54R7704.docx
Gutachten zur Erteilung der ABE-Nr. 48238 nach § 22 STVZO
Nr. : RA-000668-A0-104
Anlage-Nr. : 11a
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7704

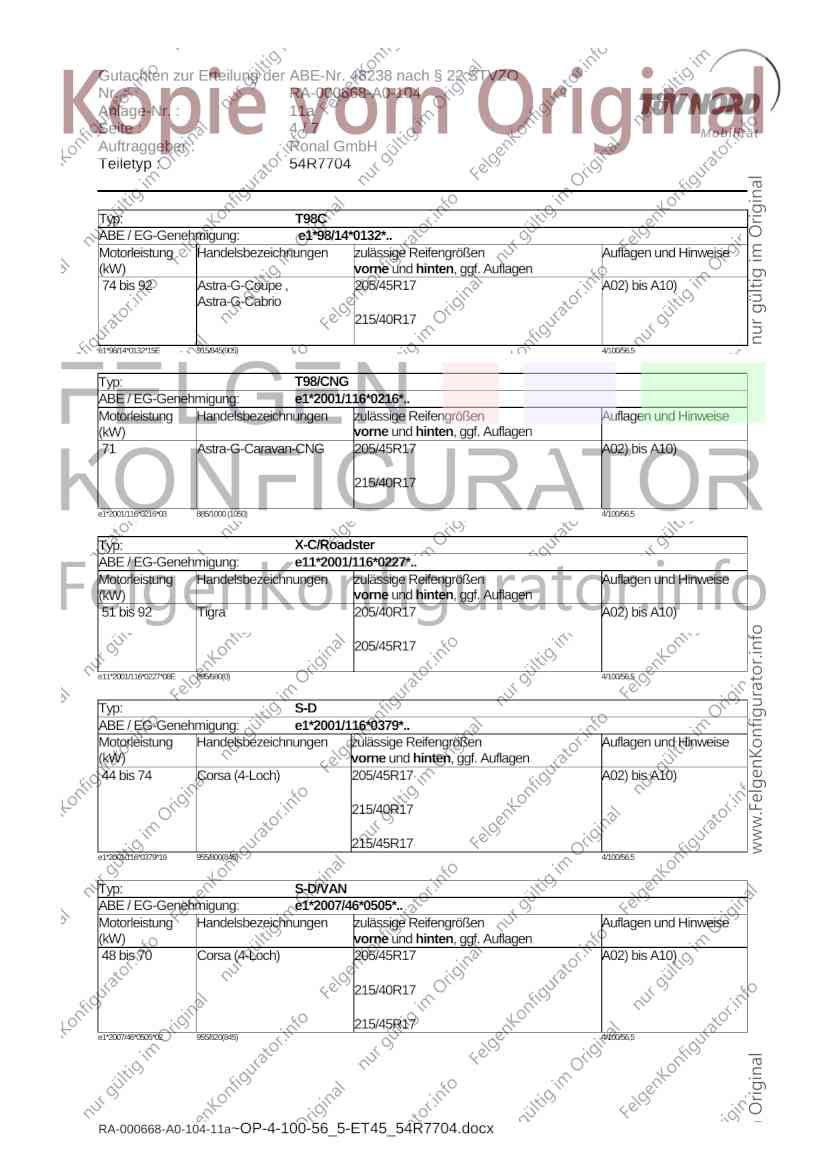

Typ: T98C
ABE / EG-Genehmigung: e1*98/14*0132*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 92 Astra-G-Coupe , 205/45R17 A02) bis A10)
Astra-G-Cabrio
215/40R17
e1*98/14*0132*15E 915/845(905) 4/100/56,5
Typ: T98/CNG
ABE / EG-Genehmigung: e1*2001/116*0216*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 Astra-G-Caravan-CNG 205/45R17 A02) bis A10)
215/40R17
e1*2001/116*0216*03 885/1000 (1050) 4/100/56,5
Typ: X-C/Roadster
ABE / EG-Genehmigung: e11*2001/116*0227*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 92 Tigra 205/40R17 A02) bis A10)
205/45R17
e11*2001/116*0227*08E 895/680(0) 4/100/56,5
Typ: S-D
ABE / EG-Genehmigung: e1*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 74 Corsa (4-Loch) 205/45R17 A02) bis A10)
215/40R17
215/45R17
e1*2001/116*0379*19 955/800(845) 4/100/56,5
Typ: S-D/VAN
ABE / EG-Genehmigung: e1*2007/46*0505*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 70 Corsa (4-Loch) 205/45R17 A02) bis A10)
215/40R17
215/45R17
e1*2007/46*0505*02 955/820(845) 4/100/56,5
RA-000668-A0-104-11a~OP-4-100-56_5-ET45_54R7704.docx
Gutachten zur Erteilung der ABE-Nr. 48238 nach § 22 STVZO
Nr. : RA-000668-A0-104
Anlage-Nr. : 11a
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7704
Typ: GMIB
ABE / EG-Genehmigung: e50*2001/116*0001*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 66 Corsa LPG (4-Loch) 205/45R17 A02) bis A10)
215/40R17
215/45R17
e50*2007/46*0001*06 855/800(845) 4/100/56,5

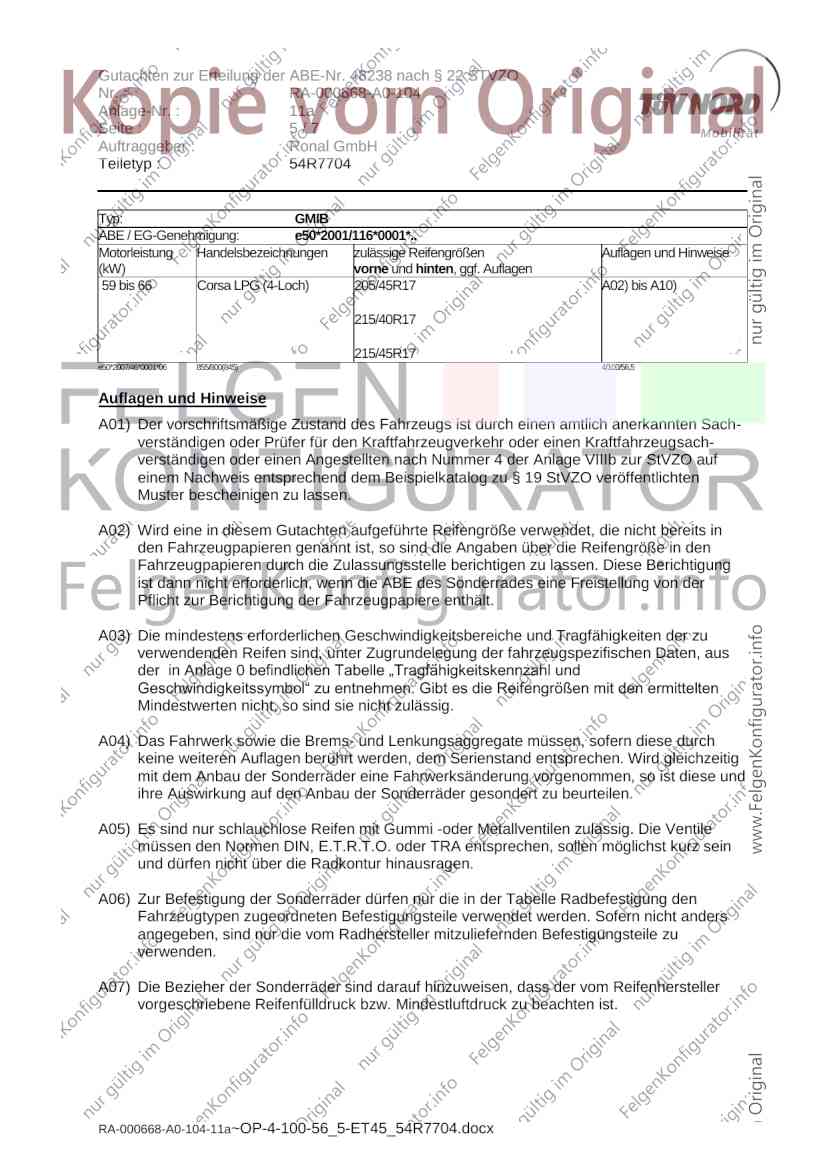

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000668-A0-104-11a~OP-4-100-56_5-ET45_54R7704.docx
Gutachten zur Erteilung der ABE-Nr. 48238 nach § 22 STVZO
Nr. : RA-000668-A0-104
Anlage-Nr. : 11a
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7704

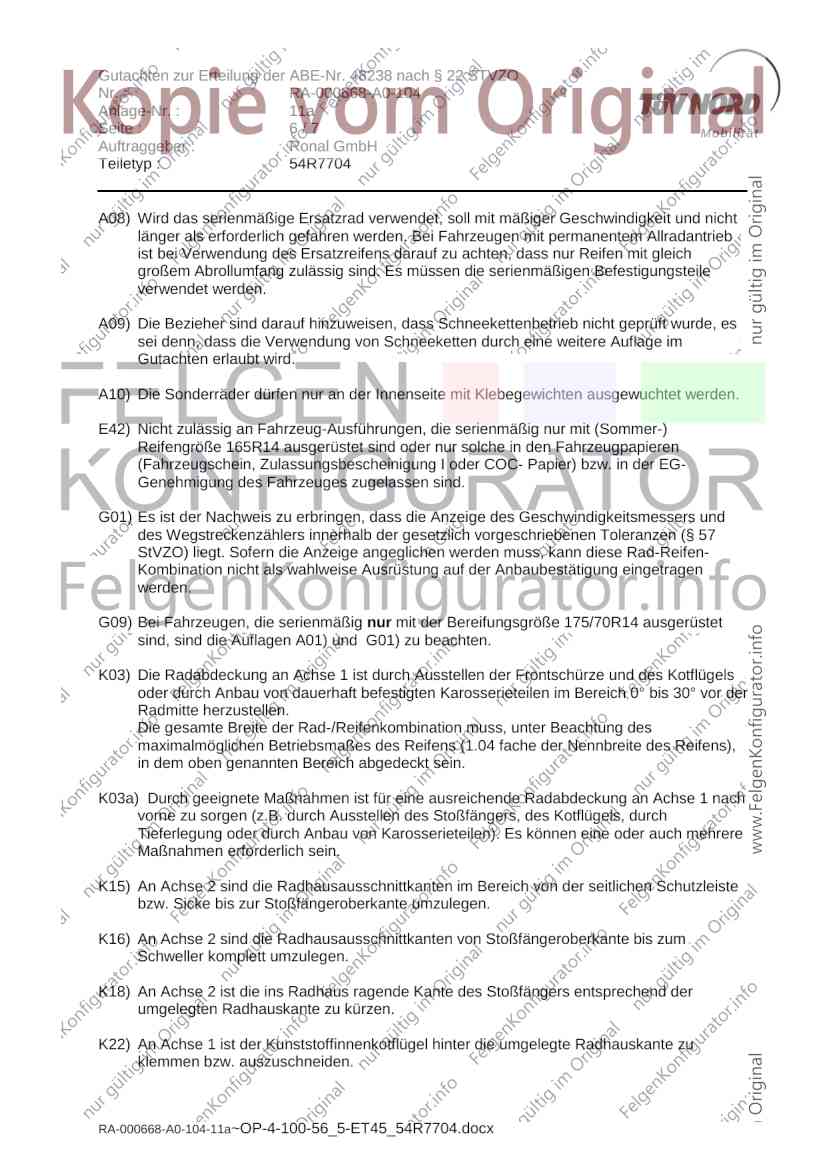

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E42) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße 165R14 ausgerüstet sind oder nur solche in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G09) Bei Fahrzeugen, die serienmäßig nur mit der Bereifungsgröße 175/70R14 ausgerüstet
sind, sind die Auflagen A01) und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 nach
vorne zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen). Es können eine oder auch mehrere
Maßnahmen erforderlich sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
RA-000668-A0-104-11a~OP-4-100-56_5-ET45_54R7704.docx
Gutachten zur Erteilung der ABE-Nr. 48238 nach § 22 STVZO
Nr. : RA-000668-A0-104
Anlage-Nr. : 11a
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R7704
K36) An Achse 2 ist das Radhaus im Bereich von 200 mm vor und 100 mm hinter der Radmitte
in einer Höhe von ca. 70 mm bis ca. 100 mm oberhalb der Radhausausschnittkante an
den Außenkotflügel anzulegen.
K43) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.
Die Anlage Nr. 11a mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R7704 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 20.02.2012
RA-000668-A0-104-11a~OP-4-100-56_5-ET45_54R7704.docx
