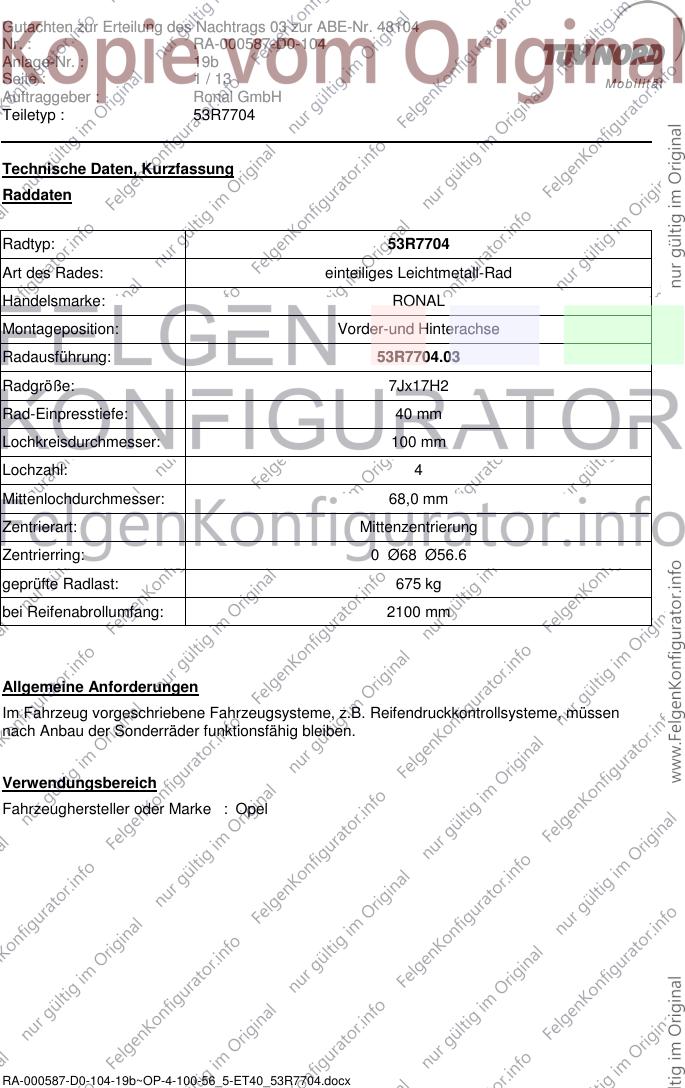

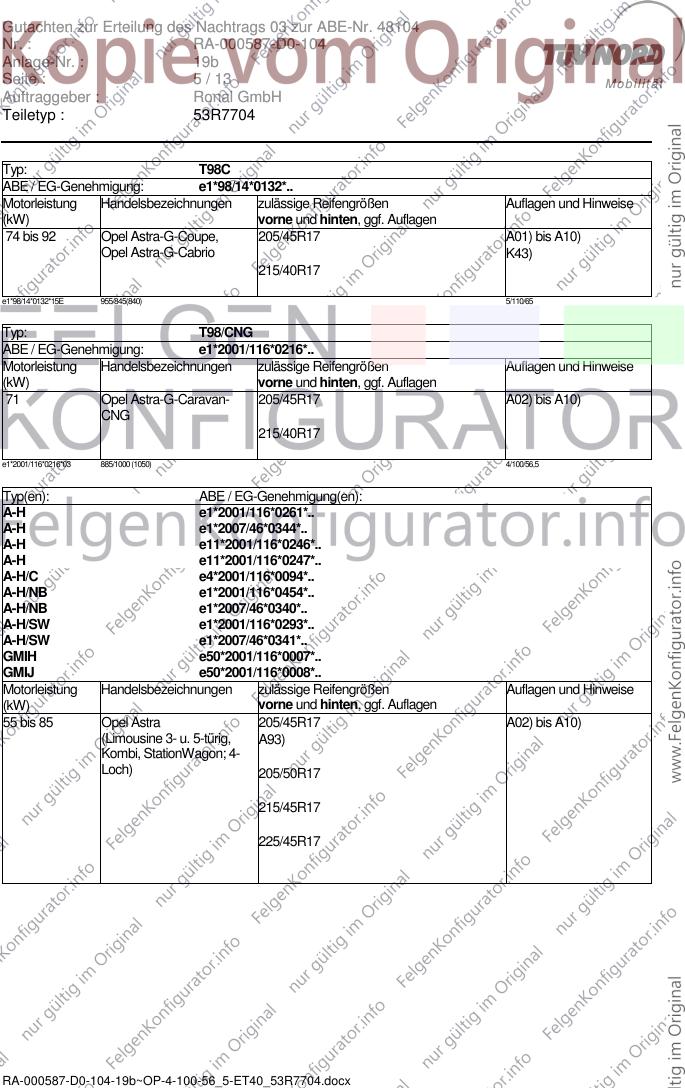

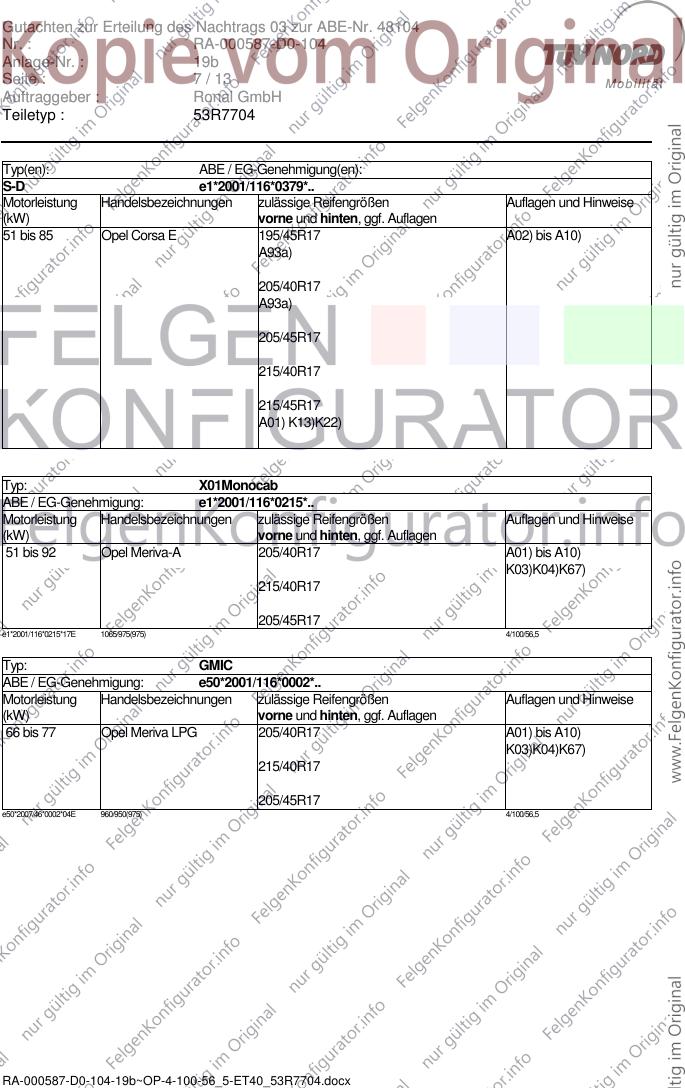

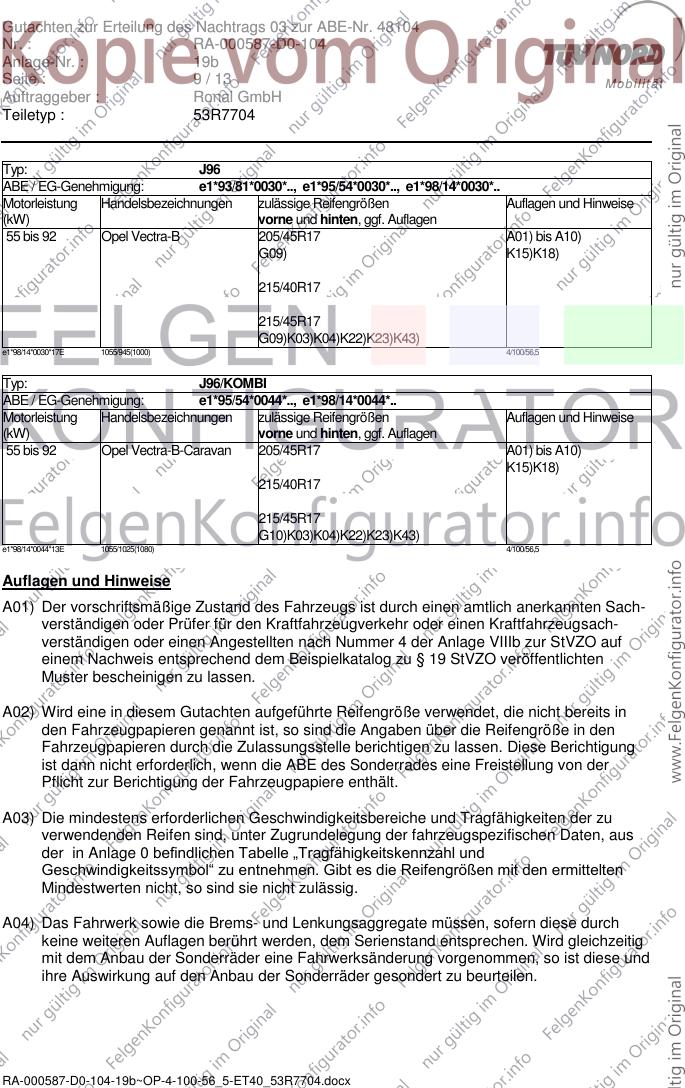

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 1 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7704
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 53R7704.03
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø68 Ø56.6
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Opel
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 2 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
A-H, A-H/C, A-H/NB, A-H/SW, Radschraube, Kegel 60°, Gewinde ZP40356 110 Nm
Calibra-A, Corsa-C, GMIB, M12x1,5, Schaftlänge 28 mm
GMIC, GMIH, GMIJ, J96,
J96/KOMBI, Opel Astra-F, Opel
Astra-F-Cabrio, Opel Astra-F-
Caravan, Opel Astra-F-CC, S-D,
S-D/V, S-D/VAN, T92,
T92/Conv, T92/Kombi, T98,
T98/CNG, T98/Kombi, T98/NB,
T98C, Vectra-A, Vectra-A-CC,
Vectra-A-X, X01/Z12XE MT,
X01Monocab, X-C/Roadster
Typ(en): ABE / EG-Genehmigung(en):
S-D e1*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 85 Opel Adam 195/45R17 A02) bis A10)
A93)
205/45R17
215/40R17
A93a)
215/45R17
A01) K19)K87)
Typ(en): ABE / EG-Genehmigung(en):
S-D e1*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 85 Opel Adam Rocks 195/45R17 A02) bis A10)
A93)
205/45R17
215/40R17
A93a)
215/45R17
A01) K19)K87)
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 3 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: Opel Astra-F-Caravan
ABE / EG-Genehmigung: F854
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 110 Opel Astra F Caravan 205/40R17 A01) bis A10)E42)
K03a)K13)K18)K22)
K36)
F854/NT15E 900/860 4/100/56,6
Typ: Opel Astra-F-CC
ABE / EG-Genehmigung: F857
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 110 Opel Astra F 205/40R17 A01) bis A10)
K03a)K13)K18)K22)
K36)
F857/NT14E 900/765 4/100/56,6
Typ: Opel Astra-F
ABE / EG-Genehmigung: G065
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 100 Opel Astra F 205/40R17 A01) bis A10)
K03a)K13)K18)K22)
K36)
G065/NT11E 900/765 4/100/56,5
Typ: Opel Astra-F-Cabrio
ABE / EG-Genehmigung: G372
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
52 bis 85 Opel Astra Cabrio 205/40R17 A01) bis A10)
K03a)K13)K18)K22)
K36)
G372/NT08E 850/800 4/100/56,5
Typ: T92/Conv
ABE / EG-Genehmigung: e1*96/79*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Opel Astra-F-Cabrio 205/40R17 A01) bis A10)
K03)K13)K18)K22)
K36)
e1*96/79*0076*00E 865/800 4/100/56,5
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 4 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: T92/Kombi
ABE / EG-Genehmigung: e1*96/79*0075*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 100 Opel Astra-F Caravan 205/40R17 A01) bis A10)E42)
K03)K13)K18)K22)
K36)
e1*96/79*0075*04E 900/845 (925) 4/100/56,6
Typ: T92
ABE / EG-Genehmigung: e1*96/79*0074*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 100 Opel Astra-F, 205/40R17 A01) bis A10)
Opel Astra-F-CC K03)K13)K18)K22)
K36)
e1*96/79*0074*03E 900/800 (900) 4/100/56,6
Typ: T98
ABE / EG-Genehmigung: e1*97/27*0086*.., e1*98/14*0086*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 92 Opel Astra-G 205/45R17 A01) bis A10)
K43)
215/40R17
e1*98/14*0086*22E 1015/820(895) 4/100/56,5
Typ: T98/Kombi
ABE / EG-Genehmigung: e1*97/27*0087*.., e1*98/14*0087*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 92 Opel Astra-G-Caravan 205/45R17 A02) bis A10)
215/40R17
e1*98/14*0087*21E 1005/885(960) 4/100/56,5
Typ: T98/NB
ABE / EG-Genehmigung: e1*97/27*0101*.. , e1*98/14*0101*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 92 Opel Astra-G 205/45R17 A01) bis A10)
(Stufenheck 4-türig) K43)
215/40R17
e1*98/14*0101*18E 1035/820(895) 4/100/56,5
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 5 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: T98C
ABE / EG-Genehmigung: e1*98/14*0132*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 92 Opel Astra-G-Coupe, 205/45R17 A01) bis A10)
Opel Astra-G-Cabrio K43)
215/40R17
e1*98/14*0132*15E 955/845(840) 5/110/65
Typ: T98/CNG
ABE / EG-Genehmigung: e1*2001/116*0216*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
71 Opel Astra-G-Caravan- 205/45R17 A02) bis A10)
CNG
215/40R17
e1*2001/116*0216*03 885/1000 (1050) 4/100/56,5
Typ(en): ABE / EG-Genehmigung(en):
A-H e1*2001/116*0261*..
A-H e1*2007/46*0344*..
A-H e11*2001/116*0246*..
A-H e11*2001/116*0247*..
A-H/C e4*2001/116*0094*..
A-H/NB e1*2001/116*0454*..
A-H/NB e1*2007/46*0340*..
A-H/SW e1*2001/116*0293*..
A-H/SW e1*2007/46*0341*..
GMIH e50*2001/116*0007*..
GMIJ e50*2001/116*0008*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Opel Astra 205/45R17 A02) bis A10)
(Limousine 3- u. 5-türig, A93)
Kombi, StationWagon; 4-
Loch) 205/50R17
215/45R17
225/45R17
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 6 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: Calibra-A
ABE / EG-Genehmigung: F406
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 Opel Calibra 205/40R17 A01) bis A10)
K03a)K13)K22)
215/40R17 K32)
F406/NT15 915/830 4/100/56,5
Typ: Corsa-C
ABE / EG-Genehmigung: e1*98/14*0148*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 92 Opel Corsa C 195/40R17 A01) bis A10)
K54)K55)
205/40R17
G01)K60)
e1*98/14*0148*12E 880/760(805) 4/100/56,5
Typ: X01/Z12XE MT
ABE / EG-Genehmigung: e11*2001/116*0215*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 59 Opel Corsa C Dual Fuel 195/40R17 A01) bis A10)
K54)K55)
205/40R17
G01)K60)
e11*2001/116*0215*02 770/705 (750) 4/100/56,5
Typ(en): ABE / EG-Genehmigung(en):
GMIB e50*2001/116*0001*..
S-D e1*2001/116*0379*..
S-D/V e50*2007/46*0055*..
S-D/Van e1*2007/46*0505*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 74 Opel Corsa D, Corsa D Van 195/45R17 A02) bis A10)
, Corsa D LPG
(4-Loch) 205/45R17
215/40R17
215/45R17
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 7 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ(en): ABE / EG-Genehmigung(en):
S-D e1*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 85 Opel Corsa E 195/45R17 A02) bis A10)
A93a)
205/40R17
A93a)
205/45R17
215/40R17
215/45R17
A01) K13)K22)
Typ: X01Monocab
ABE / EG-Genehmigung: e1*2001/116*0215*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 92 Opel Meriva-A 205/40R17 A01) bis A10)
K03)K04)K67)
215/40R17
205/45R17
e1*2001/116*0215*17E 1065/975(975) 4/100/56,5
Typ: GMIC
ABE / EG-Genehmigung: e50*2001/116*0002*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 77 Opel Meriva LPG 205/40R17 A01) bis A10)
K03)K04)K67)
215/40R17
205/45R17
e50*2007/46*0002*04E 960/950(975) 4/100/56,5
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 8 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: X-C/Roadster
ABE / EG-Genehmigung: e11*2001/116*0227*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 92 Opel Tigra 195/40R17 A02) bis A10)
205/40R17
205/45R17
215/35R17
A01)K04)
215/40R17
A01)K04)
e11*2001/116*0227*08E 895/680(0) 4/100/56,5
Typ: Vectra-A
ABE / EG-Genehmigung: E947; E947/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 95 Opel Vectra 205/40R17 A01) bis A10)
K03a)K12)K13)
K22)K35)
E947/1/NT10E 945/840 4/100/56,6
Typ: Vectra-A-CC
ABE / EG-Genehmigung: E948; E948/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 95 Opel Vectra 205/40R17 A01) bis A10)
K03a)K12)K13)
K22)K35)
E948/1/NT10E 945/840 4/100/56,6
Typ: Vectra-A-X
ABE / EG-Genehmigung: E951; 951/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 100 Opel Vectra 4 x 4 205/40R17 A01) bis A10)
K03a)K12)K13)K22)K35)
110 Opel Vectra 2000 205/40R17 A01) bis A10)
K03a)K12)K13)K22)K35)
E951/1NT7E 935/930 4/100/56,5
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 9 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ: J96
ABE / EG-Genehmigung: e1*93/81*0030*.., e1*95/54*0030*.., e1*98/14*0030*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 92 Opel Vectra-B 205/45R17 A01) bis A10)
G09) K15)K18)
215/40R17
215/45R17
G09)K03)K04)K22)K23)K43)
e1*98/14*0030*17E 1055/945(1000) 4/100/56,5
Typ: J96/KOMBI
ABE / EG-Genehmigung: e1*95/54*0044*.., e1*98/14*0044*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 92 Opel Vectra-B-Caravan 205/45R17 A01) bis A10)
K15)K18)
215/40R17
215/45R17
G10)K03)K04)K22)K23)K43)
e1*98/14*0044*13E 1055/1025(1080) 4/100/56,5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b

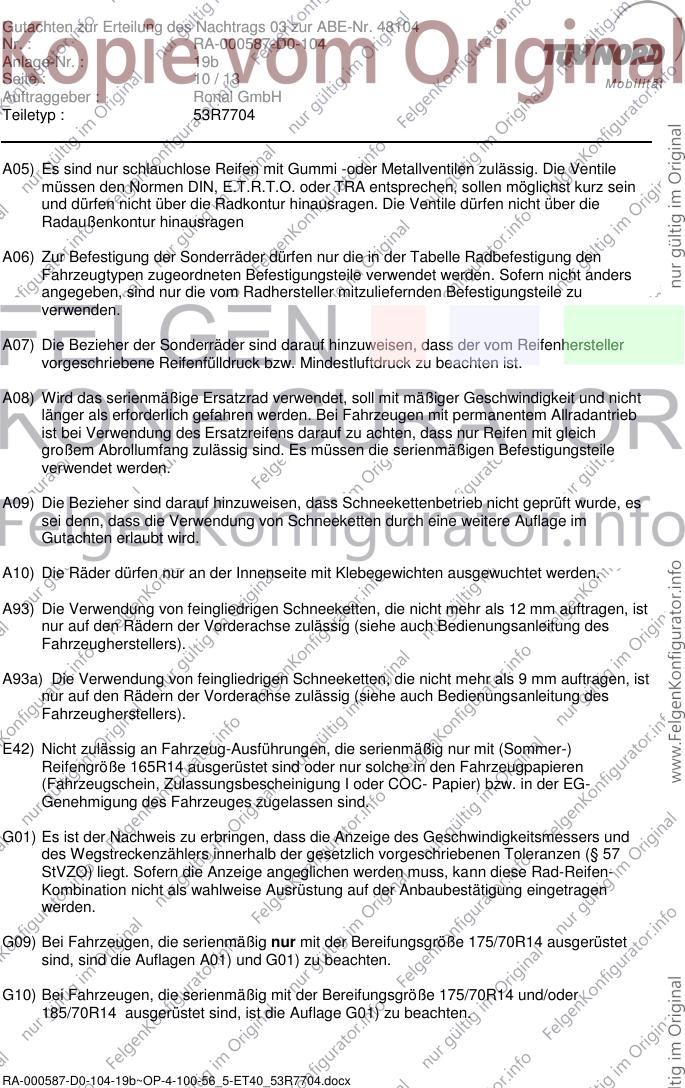

Seite : 10 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen. Die Ventile dürfen nicht über die
Radaußenkontur hinausragen
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E42) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße 165R14 ausgerüstet sind oder nur solche in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G09) Bei Fahrzeugen, die serienmäßig nur mit der Bereifungsgröße 175/70R14 ausgerüstet
sind, sind die Auflagen A01) und G01) zu beachten.
G10) Bei Fahrzeugen, die serienmäßig mit der Bereifungsgröße 175/70R14 und/oder
185/70R14 ausgerüstet sind, ist die Auflage G01) zu beachten.
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 11 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 nach
vorne zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen). Es können eine oder auch mehrere
Maßnahmen erforderlich sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K19) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
aufgeweiteten Radhauskante zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K32) An Achse 1 ist auf der rechten Fahrzeugseite das Kunststoffinnenradhaus vor dem
Federbein im Bereich der Riemenscheibe zur Fahrzeuglängsachse hin nachzuarbeiten.
K35) Gilt für Fz.-Ausführungen mit 2,0 l-Motor ab ABE-Nr. E947/1 NT03, bzw. E948/1 NT04
(größere Spurweite Achse 2):
An Achse 2 sind die Radhauskanten komplett um- und anzulegen.
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b

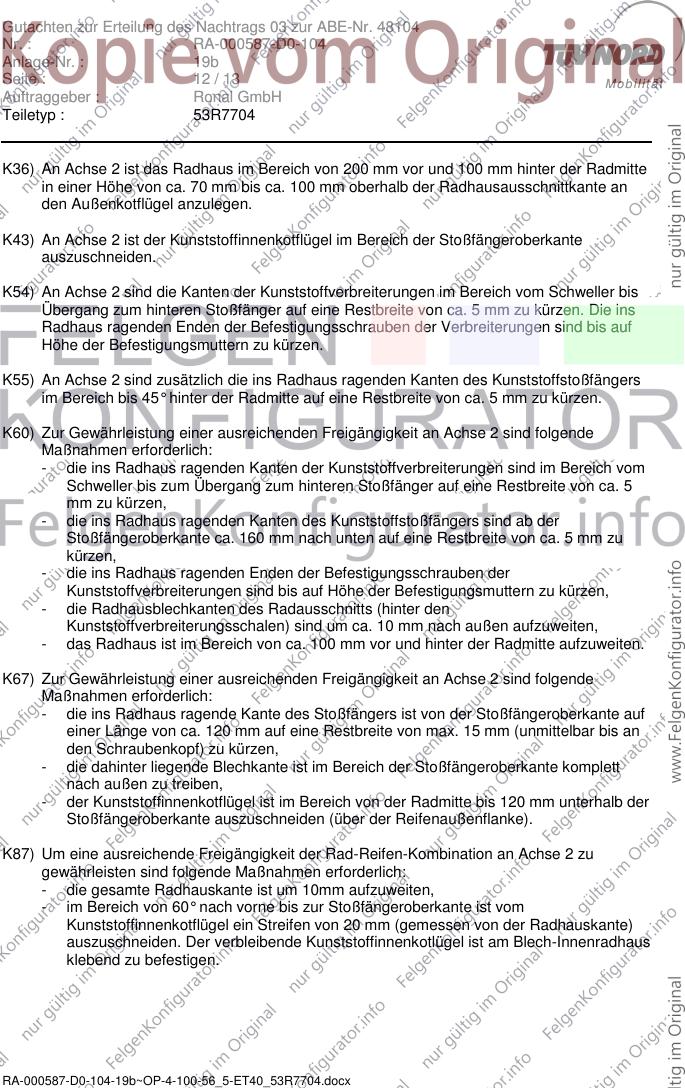

Seite : 12 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
K36) An Achse 2 ist das Radhaus im Bereich von 200 mm vor und 100 mm hinter der Radmitte
in einer Höhe von ca. 70 mm bis ca. 100 mm oberhalb der Radhausausschnittkante an
den Außenkotflügel anzulegen.
K43) An Achse 2 ist der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante
auszuschneiden.
K54) An Achse 2 sind die Kanten der Kunststoffverbreiterungen im Bereich vom Schweller bis
Übergang zum hinteren Stoßfänger auf eine Restbreite von ca. 5 mm zu kürzen. Die ins
Radhaus ragenden Enden der Befestigungsschrauben der Verbreiterungen sind bis auf
Höhe der Befestigungsmuttern zu kürzen.
K55) An Achse 2 sind zusätzlich die ins Radhaus ragenden Kanten des Kunststoffstoßfängers
im Bereich bis 45° hinter der Radmitte auf eine Restbreite von ca. 5 mm zu kürzen.
K60) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die ins Radhaus ragenden Kanten der Kunststoffverbreiterungen sind im Bereich vom
Schweller bis zum Übergang zum hinteren Stoßfänger auf eine Restbreite von ca. 5
mm zu kürzen,
- die ins Radhaus ragenden Kanten des Kunststoffstoßfängers sind ab der
Stoßfängeroberkante ca. 160 mm nach unten auf eine Restbreite von ca. 5 mm zu
kürzen,
- die ins Radhaus ragenden Enden der Befestigungsschrauben der
Kunststoffverbreiterungen sind bis auf Höhe der Befestigungsmuttern zu kürzen,
- die Radhausblechkanten des Radausschnitts (hinter den
Kunststoffverbreiterungsschalen) sind um ca. 10 mm nach außen aufzuweiten,
- das Radhaus ist im Bereich von ca. 100 mm vor und hinter der Radmitte aufzuweiten.
K67) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die ins Radhaus ragende Kante des Stoßfängers ist von der Stoßfängeroberkante auf
einer Länge von ca. 120 mm auf eine Restbreite von max. 15 mm (unmittelbar bis an
den Schraubenkopf) zu kürzen,
- die dahinter liegende Blechkante ist im Bereich der Stoßfängeroberkante komplett
nach außen zu treiben,
- der Kunststoffinnenkotflügel ist im Bereich von der Radmitte bis 120 mm unterhalb der
Stoßfängeroberkante auszuschneiden (über der Reifenaußenflanke).
K87) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die gesamte Radhauskante ist um 10mm aufzuweiten,
- im Bereich von 60° nach vorne bis zur Stoßfängeroberkante ist vom
Kunststoffinnenkotflügel ein Streifen von 20 mm (gemessen von der Radhauskante)
auszuschneiden. Der verbleibende Kunststoffinnenkotlügel ist am Blech-Innenradhaus
klebend zu befestigen.
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 48104
Nr. : RA-000587-D0-104
Anlage-Nr. : 19b
Seite : 13 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Die Anlage Nr. 19b mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem
Gutachten für die Sonderräder Typ 53R7704 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 12.04.2016
RA-000587-D0-104-19b~OP-4-100-56_5-ET40_53R7704.docx
