Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 1 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Technische Daten, Kurzfassung
Raddaten
Radtyp: BM 807
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: LK 112G
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø65.1
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 1975 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Opel (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
A-H, A-H/C, A-H/Monocab, A- Mitgelieferte Spezial-Schrauben mit 4798 120 Nm
H/Monocab-CNG, A-H/NB, A- radial verschiebbarer
H/SW, GMIG, S-D, S- Kegelbundkalotte- Kegel 60 Grad;
D/MONOCAB B, S-D/MONOCAB (Ausgleich Lochkreis-Ø 112 auf 110
B/V mm), Sechskantkopf mit Flachbund;
Kennz.: BY-D 10.9
M12 x 1,5 x 28
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 2 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: A-H
ABE / EG-Genehmigung: e1*2001/116*0261*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 147 Astra (5-Loch) 205/50R17 A02) bis A10)
M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28)V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
e1*2001/116*0261*18 1070/860(930) 5/110/65
Typ: A-H/NB
ABE / EG-Genehmigung: e1*2001/116*0454*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 103 Astra (5-Loch) 205/50R17 A02) bis A10)
M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28)V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
e1*2001/116*0454*03 1015/860(930) 5/110/65
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 3 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: A-H/NB
ABE / EG-Genehmigung: e1*2007/46*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 103 Astra (5-Loch) 205/50R17 A02) bis A10)
M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28)V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
e1*2007/46*0340*03 1015/860(930) 5/110/65
Typ: A-H/SW
ABE / EG-Genehmigung: e1*2001/116*0293*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 147 Astra Caravan (5-Loch) 205/50R17 A02) bis A10)
M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28)V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
e1*2001/116*0293*13 1075/940(1000) 5/110/65
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 4 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: A-H/SW
ABE / EG-Genehmigung: e1*2007/46*0341*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 147 Astra Caravan (5-Loch) 205/50R17 A02) bis A10)
M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28)V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
e1*2007/46*0341*03 1075/940(1000) 5/110/65
Typ: A-H
ABE / EG-Genehmigung: e11*2001/116*0246*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 92 Astra H DUAL-FUEL 205/50R17 A02) bis A10)
(5-Loch) M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28)V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
e11*2001/116*0246*00 940/860 (925) 5/110/65
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 5 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: A-H
ABE / EG-Genehmigung: e11*2001/116*0247*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 92 Astra H Estate DUAL-FUEL 205/50R17 A02) bis A10)
(Kombi), 5-Loch) M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28)V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
e11*2001/116*0247*00 930/940 (1000) 5/110/65
Typ: A-H
ABE / EG-Genehmigung: e1*2007/46*0344*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 147 Astra (5-Loch) 205/50R17 A02) bis A10)
M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28)V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
e1*2007/46*0344*03 1070/860(930) 5/110/65
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 6 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: A-H/C
ABE / EG-Genehmigung: e4*2001/116*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 147 Astra GTC (5-Loch) 205/50R17 A02) bis A10)
M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28) V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 147 Astra Twin Top, Cabrio 205/50R17 A02) bis A10)
(5-Loch) M00)
215/45R17
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
M00) K04)K28)V00n)
215/45R17 235/40R17 A01) bis A10)
K04)K70)V00n)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
177 Astra OPC (5-Loch) 205/50R17 M+S A02) bis A10)
M00)
225/45R17
A01)K03)K04)K28)
235/40R17
A01)K03)K04)K70)
e4*2001/116*0094*17 1070/955(1050) 5/110/65
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 7 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: A-H/Monocab
ABE / EG-Genehmigung: e1*2001/116*0325*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 147 Zafira 205/50R17 A02) bis A10)
A93)M00)
215/45R17
225/45R17
235/40R17
235/45R17
A01)G01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
A93)M00) V00n)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
177 Zafira OPC 205/50R17 M+S A02) bis A10)
A93)M00)
225/45R17
235/40R17
235/45R17
A01)G01)
e1*2001/116*0325*11 1155/1150(1230) 5/110/65
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 8 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: A-H/Monocab
ABE / EG-Genehmigung: e1*2007/46*0497*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
69 bis 147 Zafira, 205/50R17 A02) bis A10)
Zafira CNG A93)M00)
215/45R17
225/45R17
235/40R17
235/45R17
A01)G01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
A93)M00) V00n)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
177 Zafira OPC (5-Loch) 205/50R17 M+S A02) bis A10)
A93)M00)
225/45R17
235/40R17
235/45R17
A01)G01)
e1*2007/46*0497*01 1155/1250(1340) 5/110/65
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 9 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: GMIG
ABE / EG-Genehmigung: e50*2001/116*0003*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 103 Zafira - LPG 205/50R17 A02) bis A10)
A93)M00)
215/45R17
225/45R17
235/40R17
235/45R17
A01)G01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
A93)M00) V00n)
e50*2001/116*0003*03 1000/1140(0) 5/110/65
Typ: A-H/Monocab-CNG
ABE / EG-Genehmigung: e1*2001/116*0378*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
69 bis 110 Zafira 205/50R17 M+S A02) bis A10)
A93)
205/50R17
A93)
225/45R17
235/45R17
A01)G01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
A93) V00n)
e1*2001/116*0378*07 1075/1250(1340) 5/110/65
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx

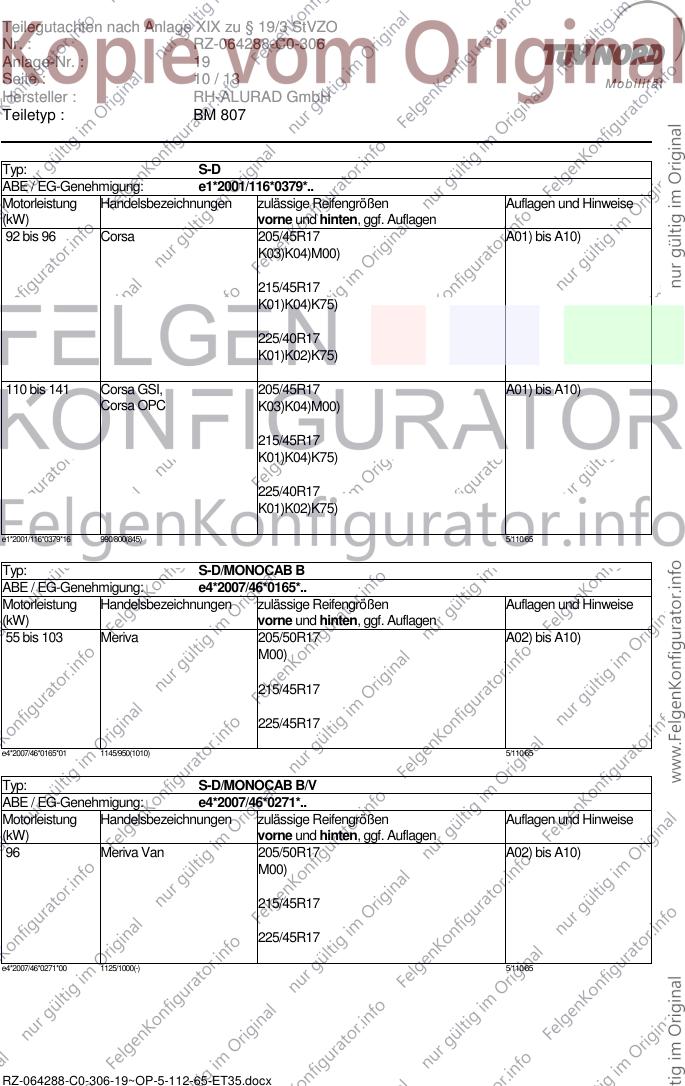

Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19
Seite : 10 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Typ: S-D
ABE / EG-Genehmigung: e1*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 96 Corsa 205/45R17 A01) bis A10)
K03)K04)M00)
215/45R17
K01)K04)K75)
225/40R17
K01)K02)K75)
110 bis 141 Corsa GSI, 205/45R17 A01) bis A10)
Corsa OPC K03)K04)M00)
215/45R17
K01)K04)K75)
225/40R17
K01)K02)K75)
e1*2001/116*0379*16 990/800(845) 5/110/65
Typ: S-D/MONOCAB B
ABE / EG-Genehmigung: e4*2007/46*0165*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 103 Meriva 205/50R17 A02) bis A10)
M00)
215/45R17
225/45R17
e4*2007/46*0165*01 1145/950(1010) 5/110/65
Typ: S-D/MONOCAB B/V
ABE / EG-Genehmigung: e4*2007/46*0271*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 Meriva Van 205/50R17 A02) bis A10)
M00)
215/45R17
225/45R17
e4*2007/46*0271*00 1125/1000(-) 5/110/65
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19

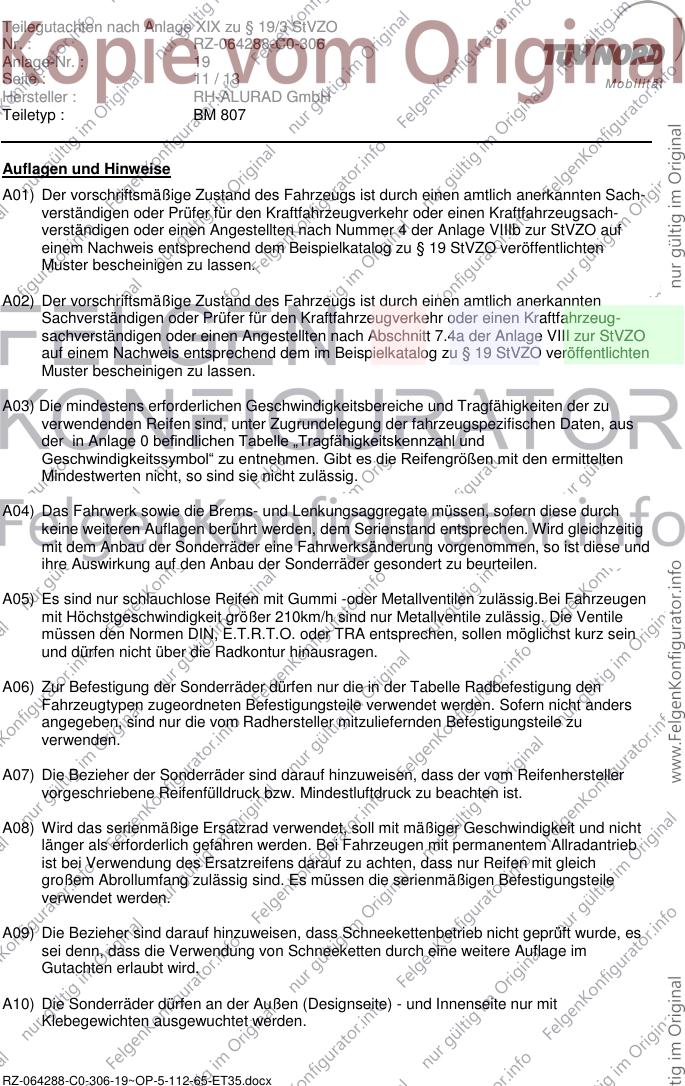

Seite : 11 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen an der Außen (Designseite) - und Innenseite nur mit
Klebegewichten ausgewuchtet werden.
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19

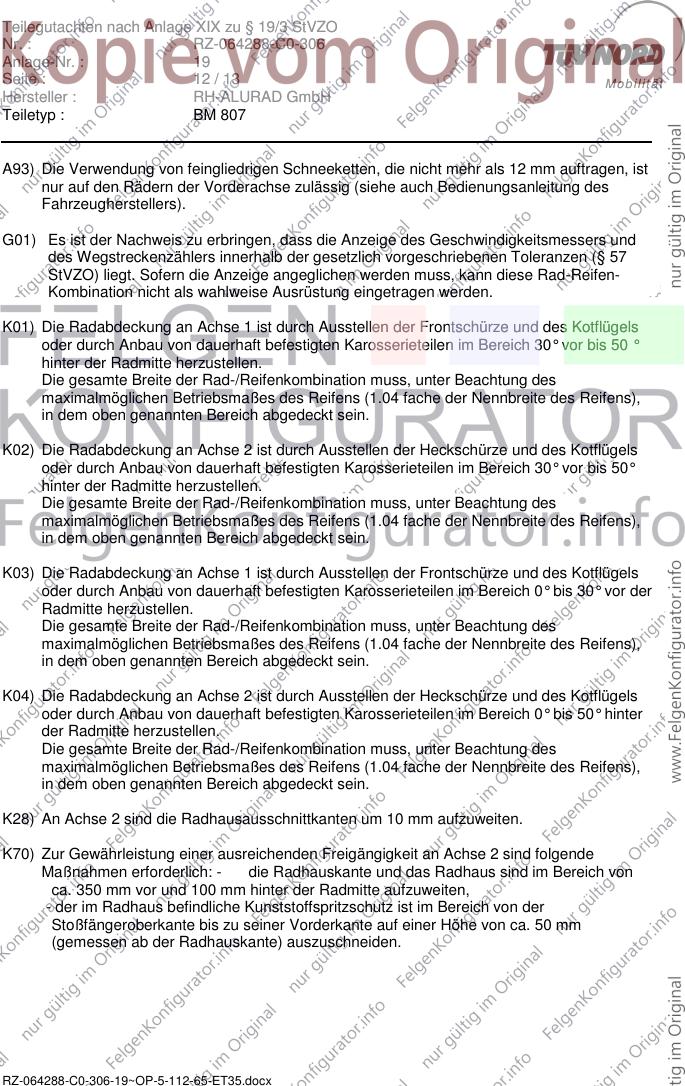

Seite : 12 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K70) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich: - die Radhauskante und das Radhaus sind im Bereich von
ca. 350 mm vor und 100 mm hinter der Radmitte aufzuweiten,
- der im Radhaus befindliche Kunststoffspritzschutz ist im Bereich von der
Stoßfängeroberkante bis zu seiner Vorderkante auf einer Höhe von ca. 50 mm
(gemessen ab der Radhauskante) auszuschneiden.
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-064288-C0-306
Anlage-Nr. : 19

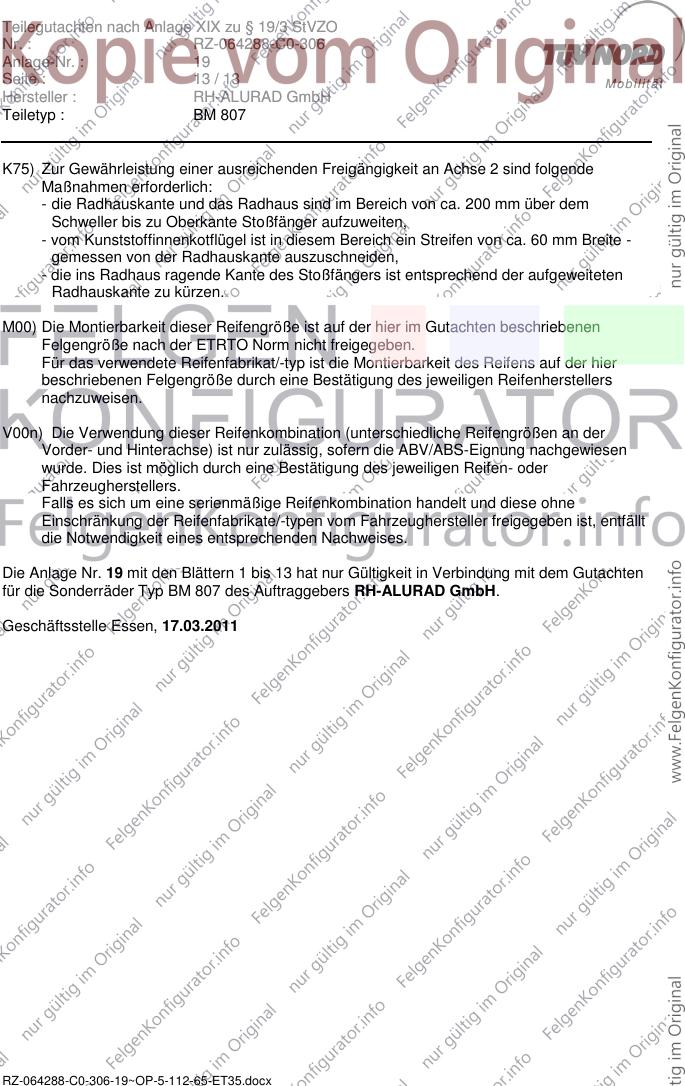

Seite : 13 / 13 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : BM 807
K75) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhauskante und das Radhaus sind im Bereich von ca. 200 mm über dem
Schweller bis zu Oberkante Stoßfänger aufzuweiten,
- vom Kunststoffinnenkotflügel ist in diesem Bereich ein Streifen von ca. 60 mm Breite -
gemessen von der Radhauskante auszuschneiden,
- die ins Radhaus ragende Kante des Stoßfängers ist entsprechend der aufgeweiteten
Radhauskante zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
V00n) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 19 mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ BM 807 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 17.03.2011
RZ-064288-C0-306-19~OP-5-112-65-ET35.docx
