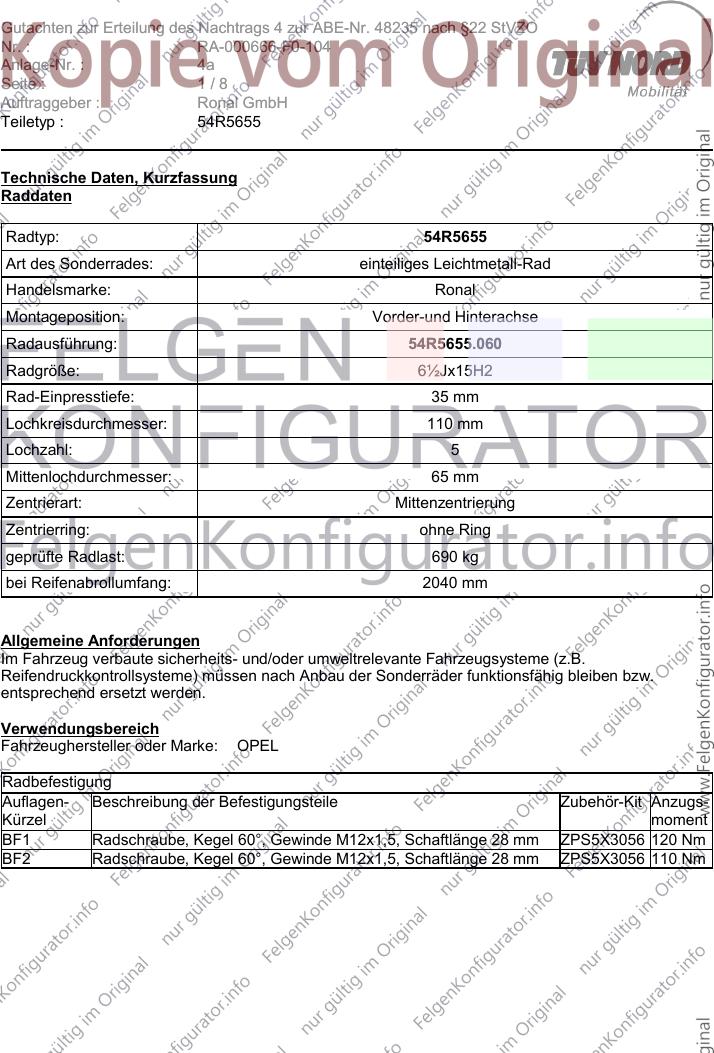

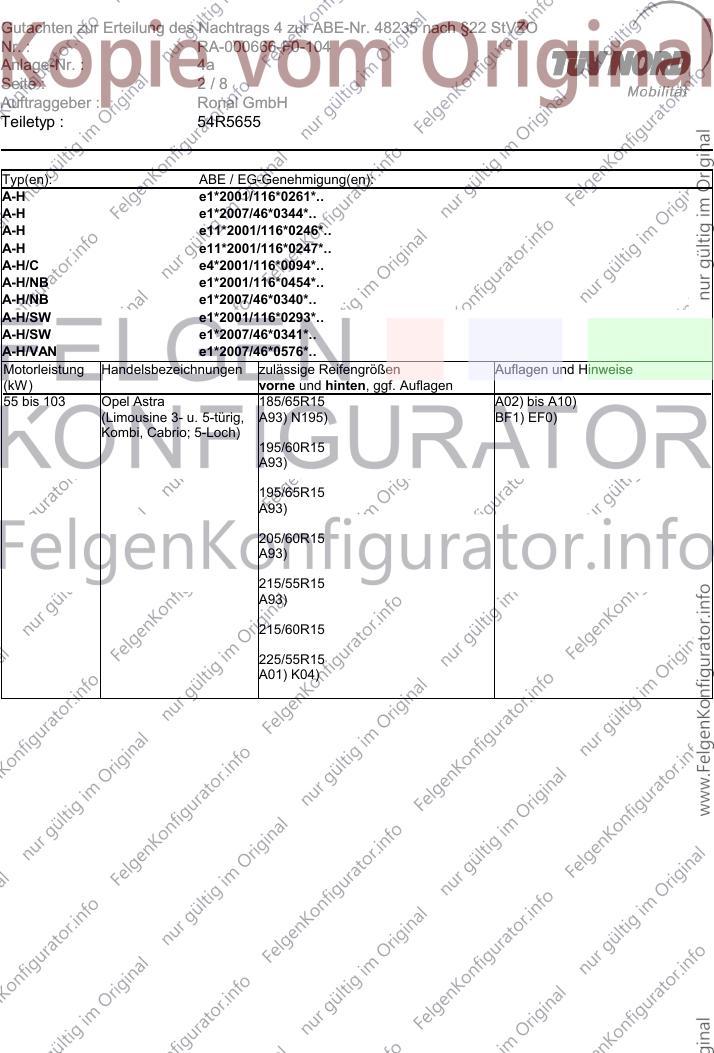

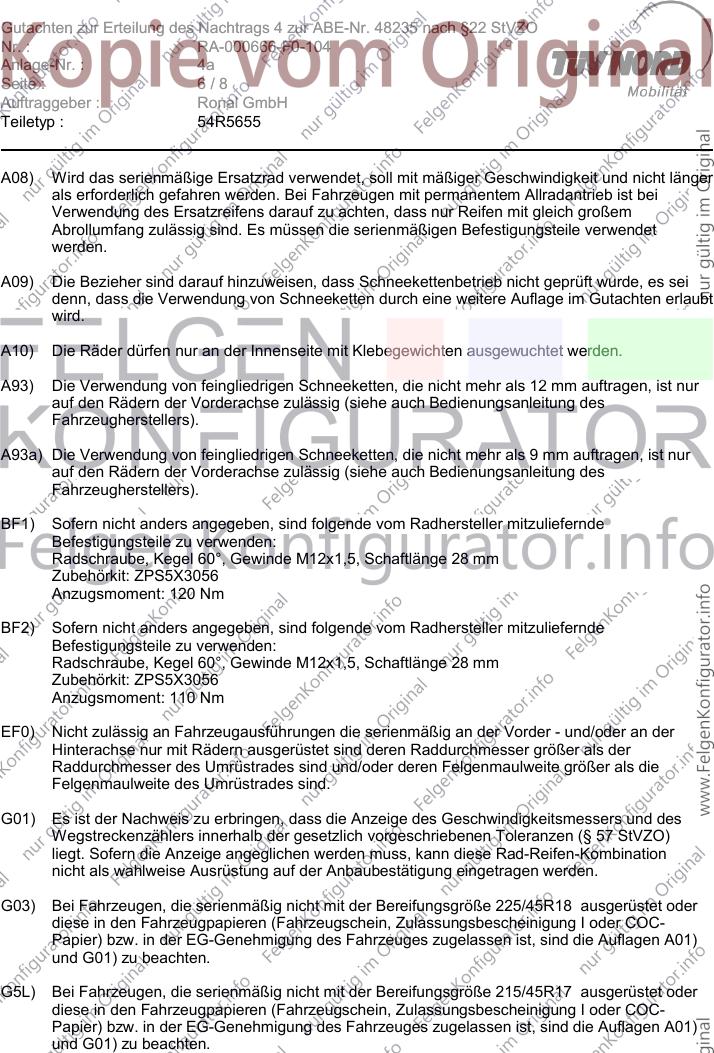

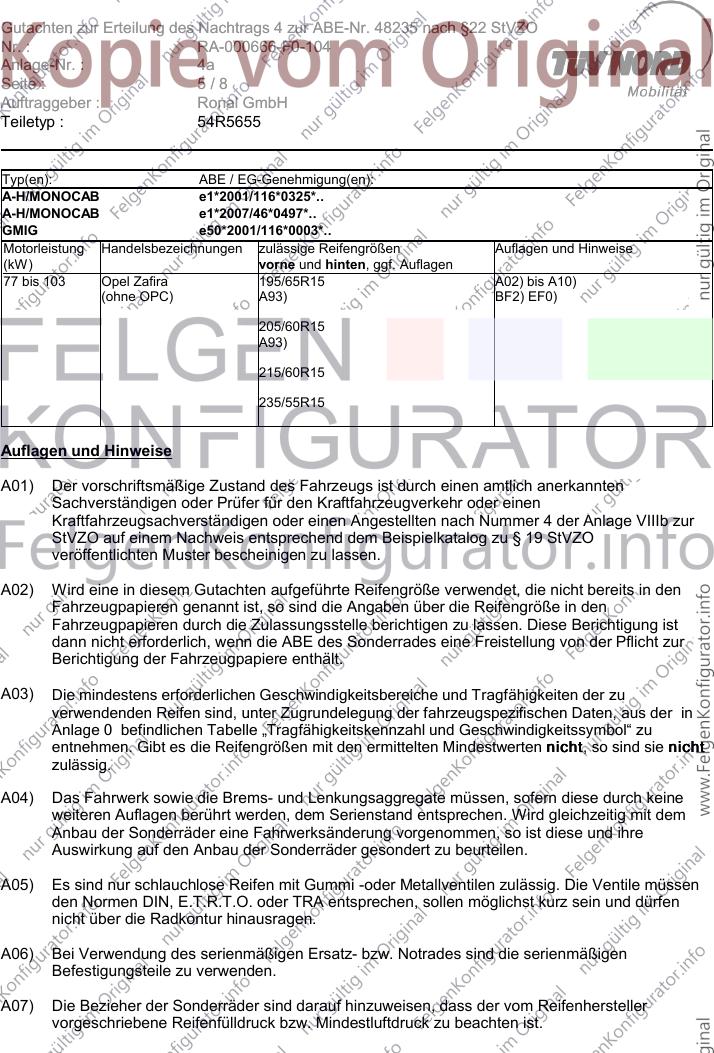

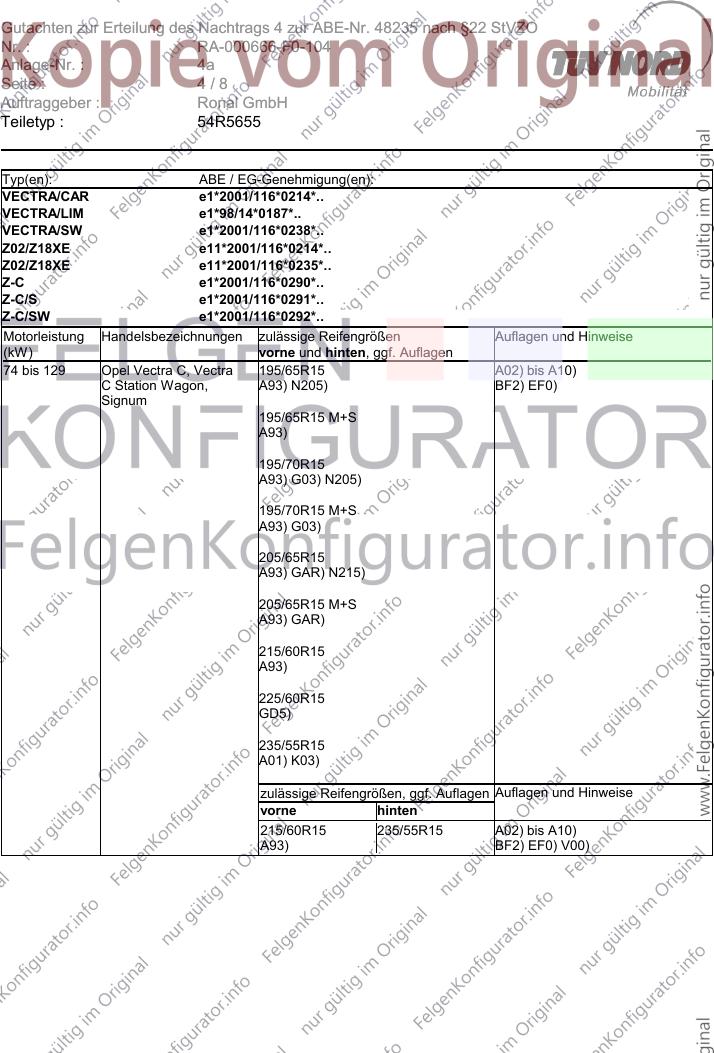

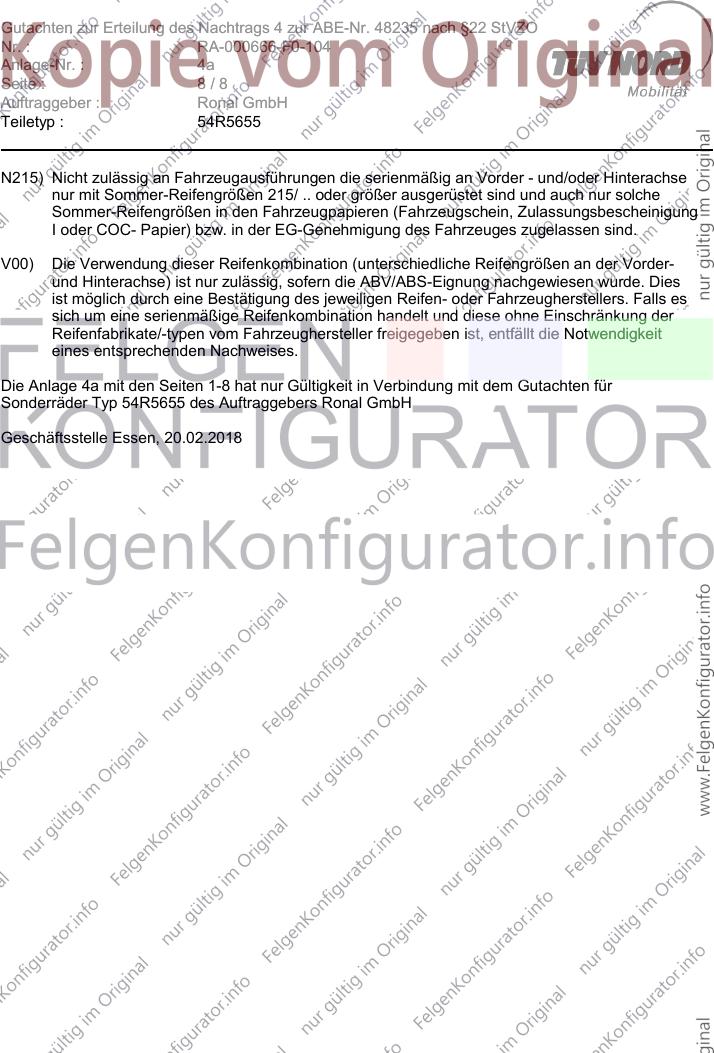

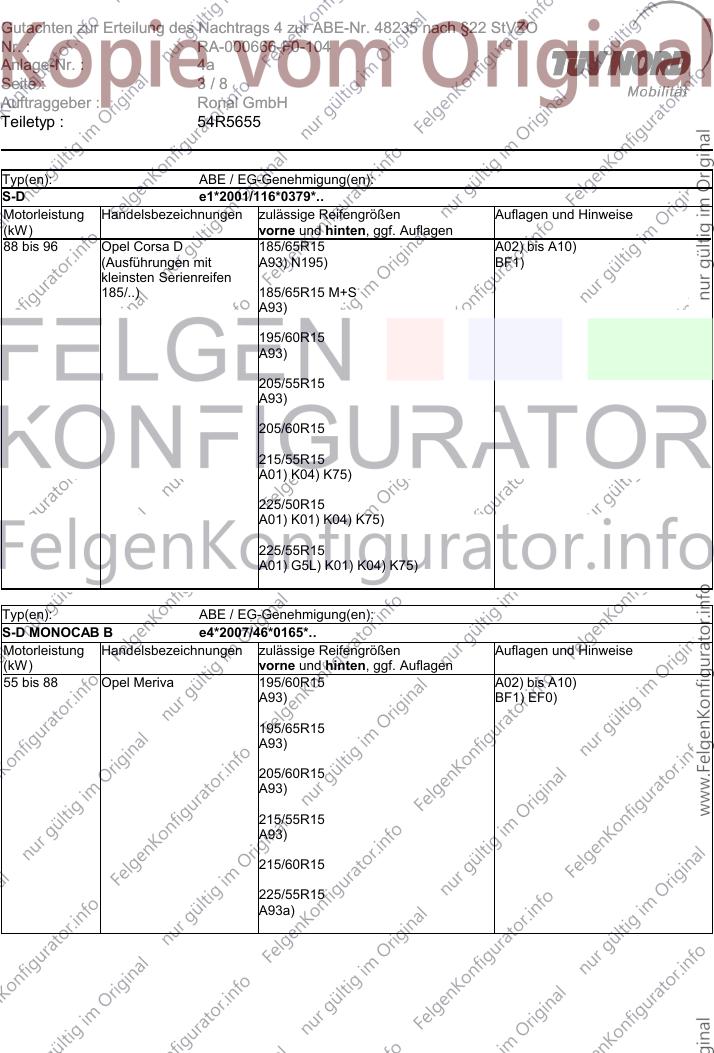

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 4a
Seite : 1/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R5655
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 54R5655.060
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 110 mm
Lochzahl: 5
Mittenlochdurchmesser: 65 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2040 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: OPEL
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm ZPS5X3056 120 Nm
BF2 Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm ZPS5X3056 110 Nm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 4a
Seite : 2/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
A-H e1*2001/116*0261*..
A-H e1*2007/46*0344*..
A-H e11*2001/116*0246*..
A-H e11*2001/116*0247*..
A-H/C e4*2001/116*0094*..
A-H/NB e1*2001/116*0454*..
A-H/NB e1*2007/46*0340*..
A-H/SW e1*2001/116*0293*..
A-H/SW e1*2007/46*0341*..
A-H/VAN e1*2007/46*0576*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 103 Opel Astra 185/65R15 A02) bis A10)
(Limousine 3- u. 5-türig, A93) N195) BF1) EF0)
Kombi, Cabrio; 5-Loch)
195/60R15
A93)
195/65R15
A93)
205/60R15
A93)
215/55R15
A93)
215/60R15
225/55R15
A01) K04)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 4a
Seite : 3/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
S-D e1*2001/116*0379*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 96 Opel Corsa D 185/65R15 A02) bis A10)
(Ausführungen mit A93) N195) BF1)
kleinsten Serienreifen
185/..) 185/65R15 M+S
A93)
195/60R15
A93)
205/55R15
A93)
205/60R15
215/55R15
A01) K04) K75)
225/50R15
A01) K01) K04) K75)
225/55R15
A01) G5L) K01) K04) K75)
Typ(en): ABE / EG-Genehmigung(en):
S-D MONOCAB B e4*2007/46*0165*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Opel Meriva 195/60R15 A02) bis A10)
A93) BF1) EF0)
195/65R15
A93)
205/60R15
A93)
215/55R15
A93)
215/60R15
225/55R15
A93a)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 4a
Seite : 4/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
VECTRA/CAR e1*2001/116*0214*..
VECTRA/LIM e1*98/14*0187*..
VECTRA/SW e1*2001/116*0238*..
Z02/Z18XE e11*2001/116*0214*..
Z02/Z18XE e11*2001/116*0235*..
Z-C e1*2001/116*0290*..
Z-C/S e1*2001/116*0291*..
Z-C/SW e1*2001/116*0292*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 129 Opel Vectra C, Vectra 195/65R15 A02) bis A10)
C Station Wagon, A93) N205) BF2) EF0)
Signum
195/65R15 M+S
A93)
195/70R15
A93) G03) N205)
195/70R15 M+S
A93) G03)
205/65R15
A93) GAR) N215)
205/65R15 M+S
A93) GAR)
215/60R15
A93)
225/60R15
GD5)
235/55R15
A01) K03)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/60R15 235/55R15 A02) bis A10)
A93) BF2) EF0) V00)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 4a
Seite : 5/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
Typ(en): ABE / EG-Genehmigung(en):
A-H/MONOCAB e1*2001/116*0325*..
A-H/MONOCAB e1*2007/46*0497*..
GMIG e50*2001/116*0003*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 103 Opel Zafira 195/65R15 A02) bis A10)
(ohne OPC) A93) BF2) EF0)
205/60R15
A93)
215/60R15
235/55R15
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 4a
Seite : 6/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZPS5X3056
Anzugsmoment: 120 Nm
BF2) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZPS5X3056
Anzugsmoment: 110 Nm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G03) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/45R18 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G5L) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/45R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 4a
Seite : 7/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
GAR) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/50R17,
215/55R16, 225/45R18, 235/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GD5) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/50R17,
225/45R18, 235/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K75) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
• die Radhauskante und das Radhaus sind im Bereich von ca. 200 mm über dem Schweller
bis zu Oberkante Stoßfänger aufzuweiten,
• vom Kunststoffinnenkotflügel ist in diesem Bereich ein Streifen von ca. 60 mm Breite -
gemessen von der Radhauskante- auszuschneiden,
• die ins Radhaus ragende Kante des Stoßfängers ist entsprechend der aufgeweiteten
Radhauskante zu kürzen.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48235 nach §22 StVZO
Nr. : RA-000666-F0-104
Anlage-Nr. : 4a
Seite : 8/8
Auftraggeber : Ronal GmbH
Teiletyp : 54R5655
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 4a mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 54R5655 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 20.02.2018
