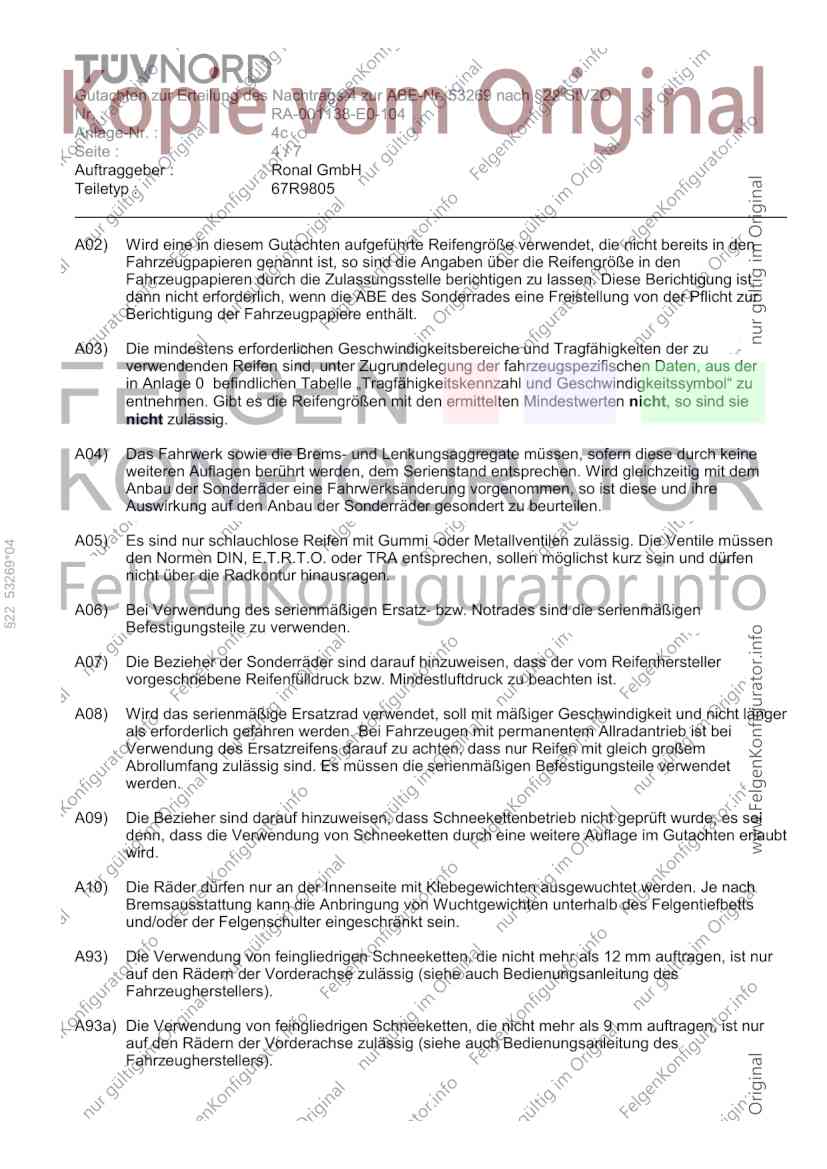

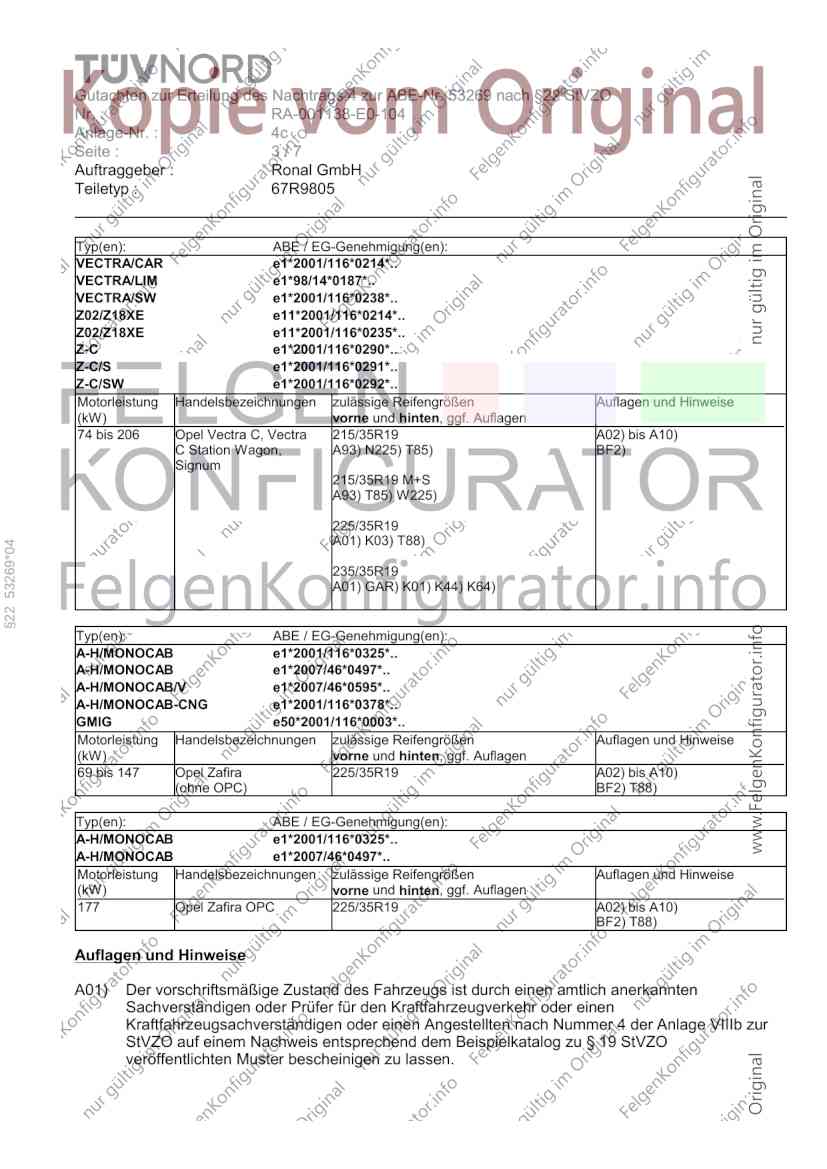

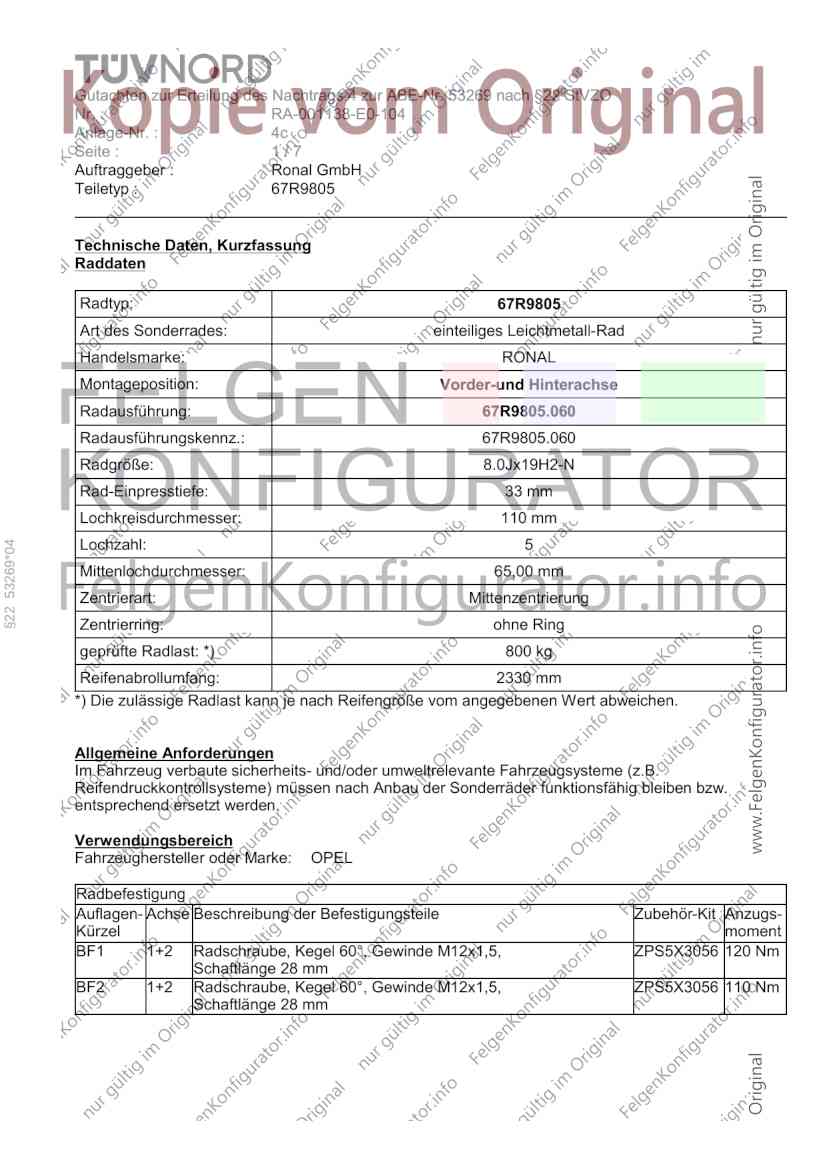

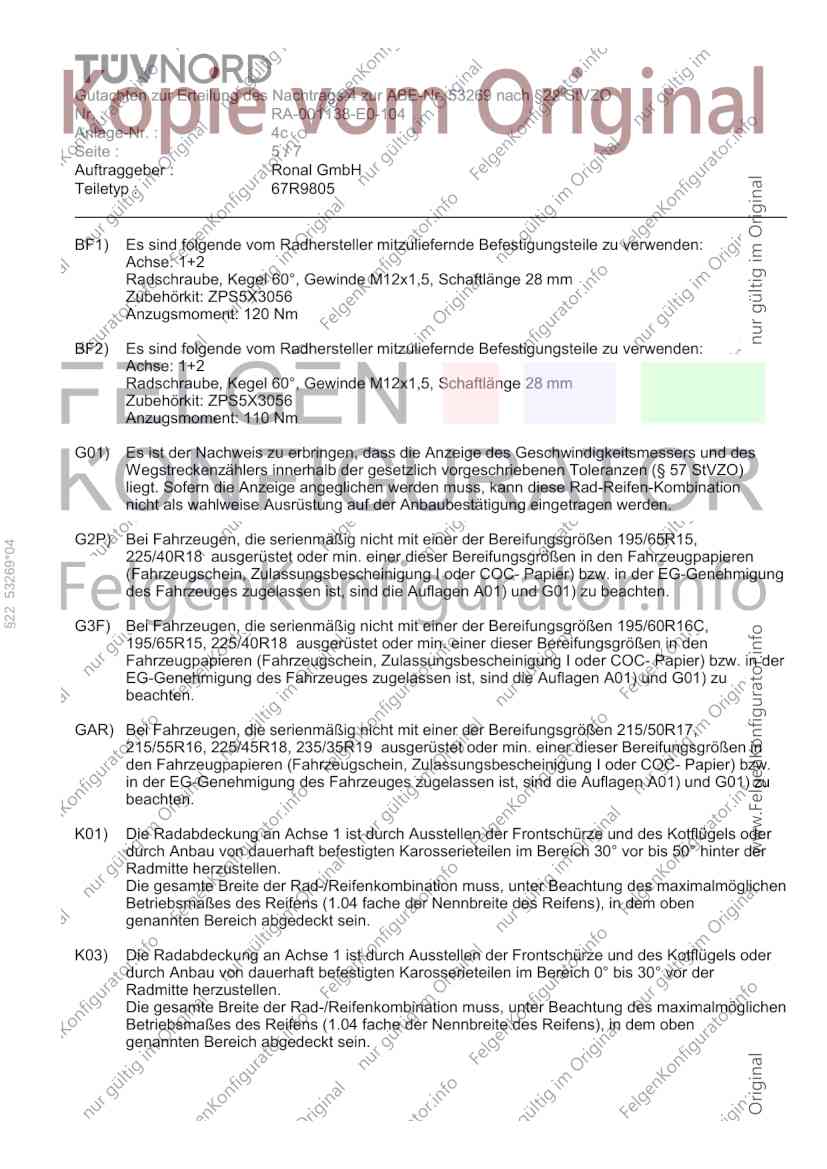

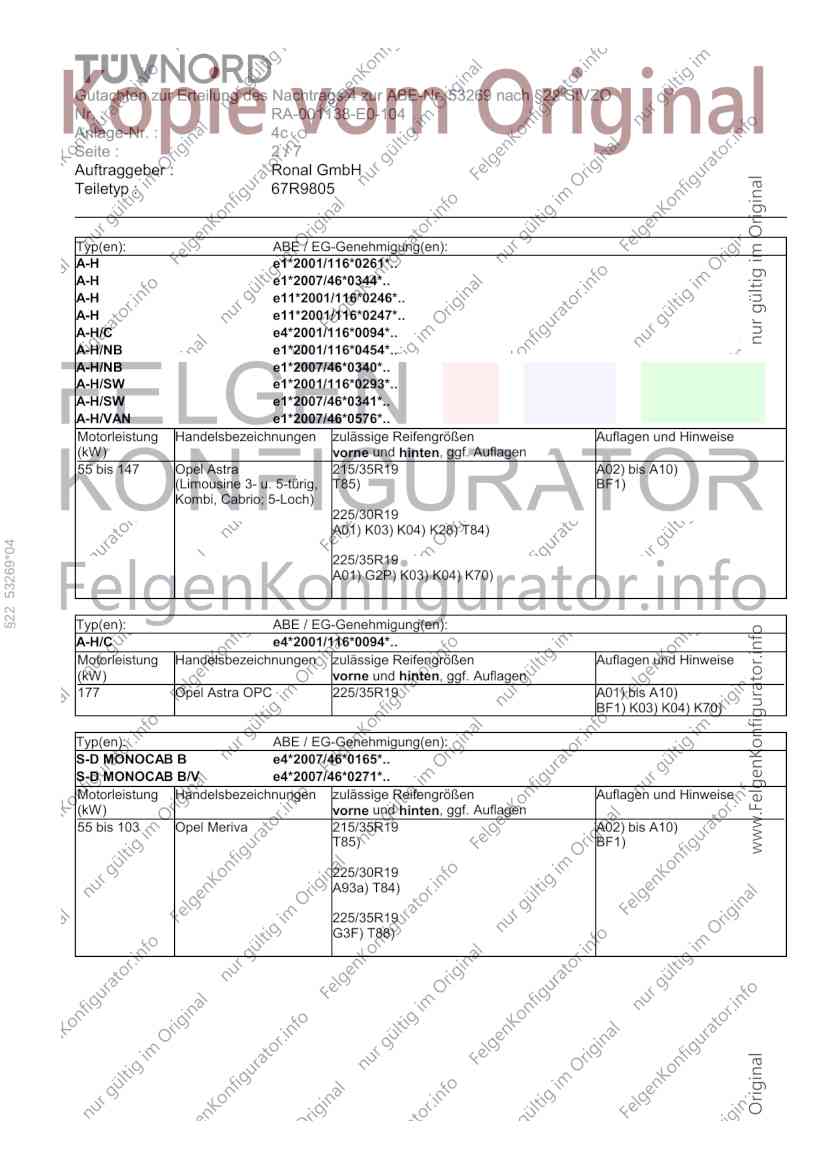

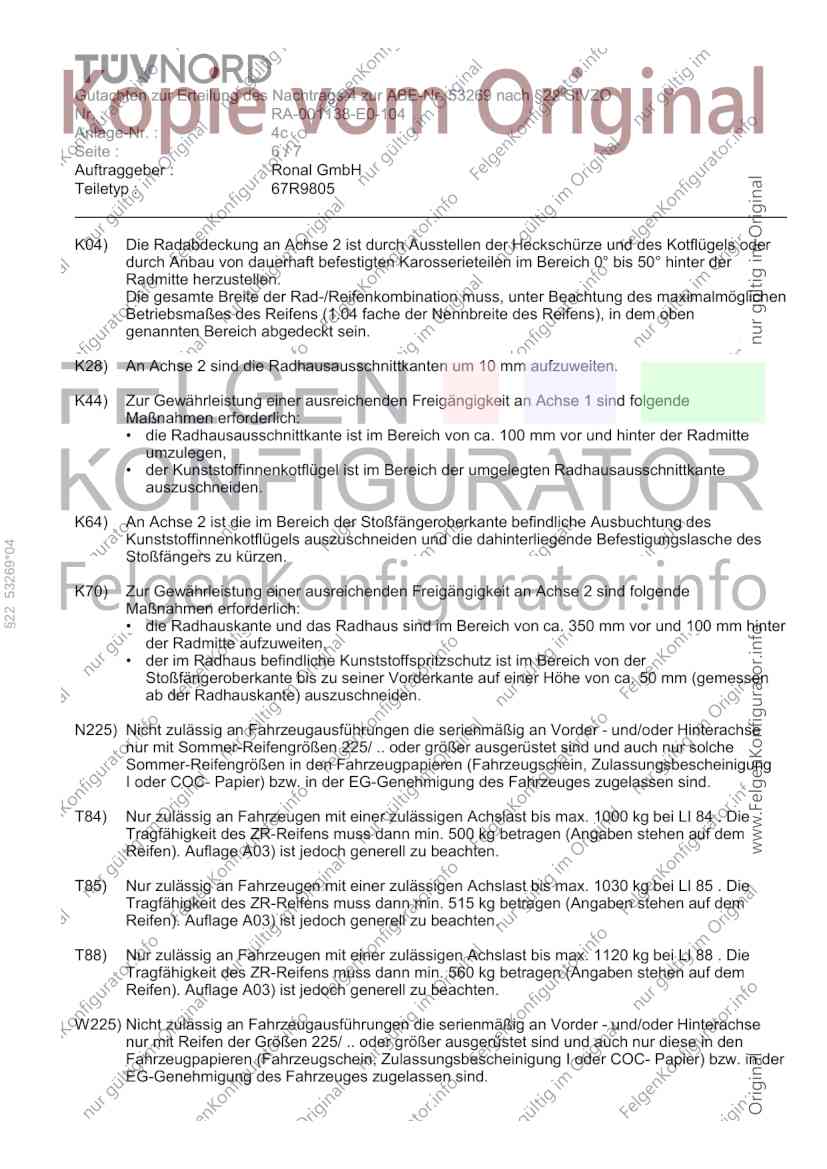

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 4c
Seite : 1/7
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 67R9805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 67R9805.060
Radausführungskennz.: 67R9805.060
Radgröße: 8.0Jx19H2-N
Rad-Einpresstiefe: 33 mm
Lochkreisdurchmesser: 110 mm
Lochzahl: 5
§22 53269*04
Mittenlochdurchmesser: 65,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2330 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: OPEL
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, ZPS5X3056 120 Nm
Schaftlänge 28 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M12x1,5, ZPS5X3056 110 Nm
Schaftlänge 28 mm
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 4c
Seite : 2/7
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805
Typ(en): ABE / EG-Genehmigung(en):
A-H e1*2001/116*0261*..
A-H e1*2007/46*0344*..
A-H e11*2001/116*0246*..
A-H e11*2001/116*0247*..
A-H/C e4*2001/116*0094*..
A-H/NB e1*2001/116*0454*..
A-H/NB e1*2007/46*0340*..
A-H/SW e1*2001/116*0293*..
A-H/SW e1*2007/46*0341*..
A-H/VAN e1*2007/46*0576*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 147 Opel Astra 215/35R19 A02) bis A10)
(Limousine 3- u. 5-türig, T85) BF1)
Kombi, Cabrio; 5-Loch)
225/30R19
A01) K03) K04) K28) T84)
§22 53269*04
225/35R19
A01) G2P) K03) K04) K70)
Typ(en): ABE / EG-Genehmigung(en):
A-H/C e4*2001/116*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
177 Opel Astra OPC 225/35R19 A01) bis A10)
BF1) K03) K04) K70)
Typ(en): ABE / EG-Genehmigung(en):
S-D MONOCAB B e4*2007/46*0165*..
S-D MONOCAB B/V e4*2007/46*0271*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 103 Opel Meriva 215/35R19 A02) bis A10)
T85) BF1)
225/30R19
A93a) T84)
225/35R19
G3F) T88)
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 4c
Seite : 3/7
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805
Typ(en): ABE / EG-Genehmigung(en):
VECTRA/CAR e1*2001/116*0214*..
VECTRA/LIM e1*98/14*0187*..
VECTRA/SW e1*2001/116*0238*..
Z02/Z18XE e11*2001/116*0214*..
Z02/Z18XE e11*2001/116*0235*..
Z-C e1*2001/116*0290*..
Z-C/S e1*2001/116*0291*..
Z-C/SW e1*2001/116*0292*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 206 Opel Vectra C, Vectra 215/35R19 A02) bis A10)
C Station Wagon, A93) N225) T85) BF2)
Signum
215/35R19 M+S
A93) T85) W225)
225/35R19
A01) K03) T88)
§22 53269*04
235/35R19
A01) GAR) K01) K44) K64)
Typ(en): ABE / EG-Genehmigung(en):
A-H/MONOCAB e1*2001/116*0325*..
A-H/MONOCAB e1*2007/46*0497*..
A-H/MONOCAB/V e1*2007/46*0595*..
A-H/MONOCAB-CNG e1*2001/116*0378*..
GMIG e50*2001/116*0003*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
69 bis 147 Opel Zafira 225/35R19 A02) bis A10)
(ohne OPC) BF2) T88)
Typ(en): ABE / EG-Genehmigung(en):
A-H/MONOCAB e1*2001/116*0325*..
A-H/MONOCAB e1*2007/46*0497*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
177 Opel Zafira OPC 225/35R19 A02) bis A10)
BF2) T88)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 4c
Seite : 4/7
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
§22 53269*04
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 4c
Seite : 5/7
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZPS5X3056
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 28 mm
Zubehörkit: ZPS5X3056
Anzugsmoment: 110 Nm
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G2P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
§22 53269*04
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G3F) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16C,
195/65R15, 225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GAR) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/50R17,
215/55R16, 225/45R18, 235/35R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 4c
Seite : 6/7
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K44) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 1 sind folgende
Maßnahmen erforderlich:
• die Radhausausschnittkante ist im Bereich von ca. 100 mm vor und hinter der Radmitte
umzulegen,
• der Kunststoffinnenkotflügel ist im Bereich der umgelegten Radhausausschnittkante
auszuschneiden.
K64) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Ausbuchtung des
Kunststoffinnenkotflügels auszuschneiden und die dahinterliegende Befestigungslasche des
§22 53269*04
Stoßfängers zu kürzen.
K70) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
• die Radhauskante und das Radhaus sind im Bereich von ca. 350 mm vor und 100 mm hinter
der Radmitte aufzuweiten,
• der im Radhaus befindliche Kunststoffspritzschutz ist im Bereich von der
Stoßfängeroberkante bis zu seiner Vorderkante auf einer Höhe von ca. 50 mm (gemessen
ab der Radhauskante) auszuschneiden.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T84) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1000 kg bei LI 84 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 500 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 225/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 53269 nach §22 StVZO
Nr. : RA-001138-E0-104
Anlage-Nr. : 4c
Seite : 7/7
Auftraggeber : Ronal GmbH
Teiletyp : 67R9805
Die Anlage 4c mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 67R9805 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 12.02.2021
§22 53269*04
