Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 4 OPEL Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________

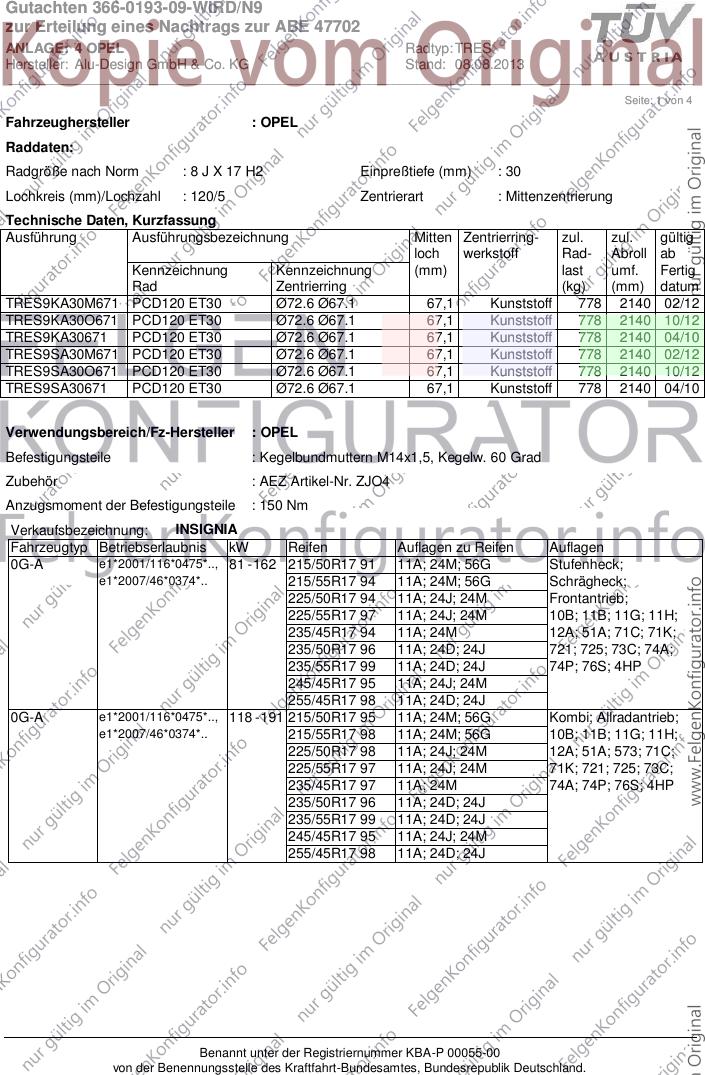

Seite: 1 von 4
Fahrzeughersteller : OPEL
Raddaten:
Radgröße nach Norm : 8 J X 17 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TRES9KA30M671 PCD120 ET30 Ø72.6 Ø67.1 67,1 Kunststoff 778 2140 02/12
TRES9KA30O671 PCD120 ET30 Ø72.6 Ø67.1 67,1 Kunststoff 778 2140 10/12
TRES9KA30671 PCD120 ET30 Ø72.6 Ø67.1 67,1 Kunststoff 778 2140 04/10
TRES9SA30M671 PCD120 ET30 Ø72.6 Ø67.1 67,1 Kunststoff 778 2140 02/12
TRES9SA30O671 PCD120 ET30 Ø72.6 Ø67.1 67,1 Kunststoff 778 2140 10/12
TRES9SA30671 PCD120 ET30 Ø72.6 Ø67.1 67,1 Kunststoff 778 2140 04/10
Verwendungsbereich/Fz-Hersteller : OPEL
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJO4
Anzugsmoment der Befestigungsteile : 150 Nm
Verkaufsbezeichnung: INSIGNIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
0G-A e1*2001/116*0475*.., 81 - 162 215/50R17 91 11A; 24M; 56G Stufenheck;
e1*2007/46*0374*.. 215/55R17 94 11A; 24M; 56G Schrägheck;
225/50R17 94 11A; 24J; 24M Frontantrieb;
225/55R17 97 11A; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24M 12A; 51A; 71C; 71K;
235/50R17 96 11A; 24D; 24J 721; 725; 73C; 74A;
235/55R17 99 11A; 24D; 24J 74P; 76S; 4HP
245/45R17 95 11A; 24J; 24M
255/45R17 98 11A; 24D; 24J
0G-A e1*2001/116*0475*.., 118 - 191 215/50R17 95 11A; 24M; 56G Kombi; Allradantrieb;
e1*2007/46*0374*.. 215/55R17 98 11A; 24M; 56G 10B; 11B; 11G; 11H;
225/50R17 98 11A; 24J; 24M 12A; 51A; 573; 71C;
225/55R17 97 11A; 24J; 24M 71K; 721; 725; 73C;
235/45R17 97 11A; 24M 74A; 74P; 76S; 4HP
235/50R17 96 11A; 24D; 24J
235/55R17 99 11A; 24D; 24J
245/45R17 95 11A; 24J; 24M
255/45R17 98 11A; 24D; 24J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 4 OPEL Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________

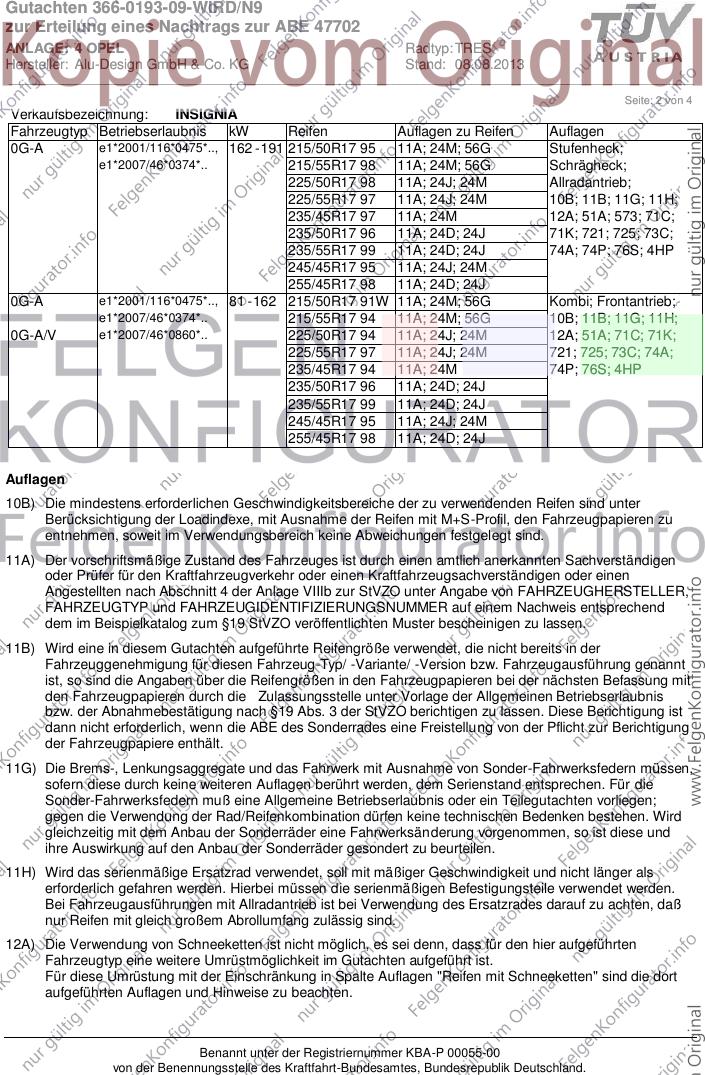

Seite: 2 von 4
Verkaufsbezeichnung: INSIGNIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
0G-A e1*2001/116*0475*.., 162 - 191 215/50R17 95 11A; 24M; 56G Stufenheck;
e1*2007/46*0374*.. 215/55R17 98 11A; 24M; 56G Schrägheck;
225/50R17 98 11A; 24J; 24M Allradantrieb;
225/55R17 97 11A; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 97 11A; 24M 12A; 51A; 573; 71C;
235/50R17 96 11A; 24D; 24J 71K; 721; 725; 73C;
235/55R17 99 11A; 24D; 24J 74A; 74P; 76S; 4HP
245/45R17 95 11A; 24J; 24M
255/45R17 98 11A; 24D; 24J
0G-A e1*2001/116*0475*.., 81 - 162 215/50R17 91W 11A; 24M; 56G Kombi; Frontantrieb;
e1*2007/46*0374*.. 215/55R17 94 11A; 24M; 56G 10B; 11B; 11G; 11H;
0G-A/V e1*2007/46*0860*.. 225/50R17 94 11A; 24J; 24M 12A; 51A; 71C; 71K;
225/55R17 97 11A; 24J; 24M 721; 725; 73C; 74A;
235/45R17 94 11A; 24M 74P; 76S; 4HP
235/50R17 96 11A; 24D; 24J
235/55R17 99 11A; 24D; 24J
245/45R17 95 11A; 24J; 24M
255/45R17 98 11A; 24D; 24J
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 4 OPEL Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 3 von 4
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
4HP) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 10 10 025 ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0193-09-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 47702
ANLAGE: 4 OPEL Radtyp: TRES
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.08.2013
__________________________________________________________________________________________________________________
Seite: 4 von 4
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
