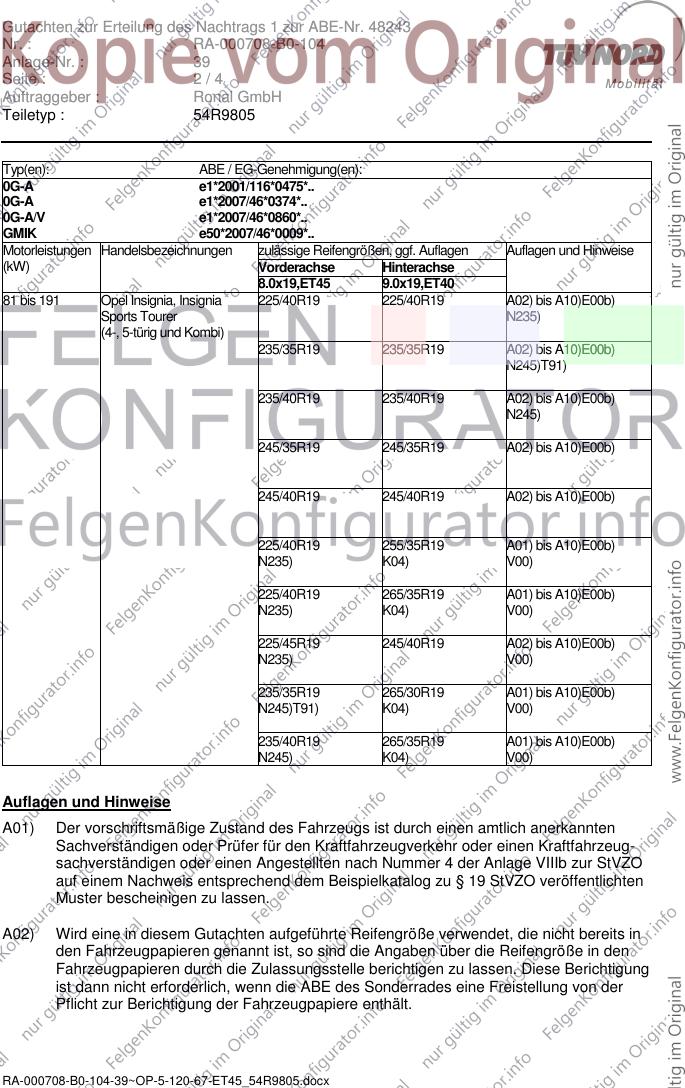

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 39
Seite : 1/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

Technische Daten, Kurzfassung
Raddaten

Radtyp: 54R9805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Montageposition: Vorderachse
Radausführung: 54R9805.21
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 82,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 7 Ø82 Ø67.1
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2300 mm

Verwendungsbereich
Fahrzeughersteller oder Marke : Opel

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
0G-A, 0G-A/V, GMIK Radmutter, Kegel 60°, Gewinde ZP51169 120 Nm
M14x1,5

RA-000708-B0-104-39~OP-5-120-67-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 39
Seite : 2/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

Typ(en): ABE / EG-Genehmigung(en):
0G-A e1*2001/116*0475*..
0G-A e1*2007/46*0374*..
0G-A/V e1*2007/46*0860*..
GMIK e50*2007/46*0009*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
81 bis 191 Opel Insignia, Insignia 225/40R19 225/40R19 A02) bis A10)E00b)
Sports Tourer N235)
(4-, 5-türig und Kombi)
235/35R19 235/35R19 A02) bis A10)E00b)
N245)T91)

235/40R19 235/40R19 A02) bis A10)E00b)
N245)

245/35R19 245/35R19 A02) bis A10)E00b)

245/40R19 245/40R19 A02) bis A10)E00b)

225/40R19 255/35R19 A01) bis A10)E00b)
N235) K04) V00)

225/40R19 265/35R19 A01) bis A10)E00b)
N235) K04) V00)

225/45R19 245/40R19 A02) bis A10)E00b)
N235) V00)

235/35R19 265/30R19 A01) bis A10)E00b)
N245)T91) K04) V00)

235/40R19 265/35R19 A01) bis A10)E00b)
N245) K04) V00)

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

RA-000708-B0-104-39~OP-5-120-67-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 39
Seite : 3/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet
werden.

E00b) Die Verwendung des Rades 54R9805 ist nur an Achse 1 zulässig. Die Kombination ist
nur mit dem Radtyp 54R9905 (KBA 48244) an Achse 2 zulässig.
Zusätzlich zu den hier genannten Auflagen und Hinweisen sind die radspezifischen
Auflagen und Hinweise in dem separaten Gutachten für den Radtyp 54R9905 zu
beachten.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.

RA-000708-B0-104-39~OP-5-120-67-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 39
Seite : 4/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 39 mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R9805 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 30.01.2013
