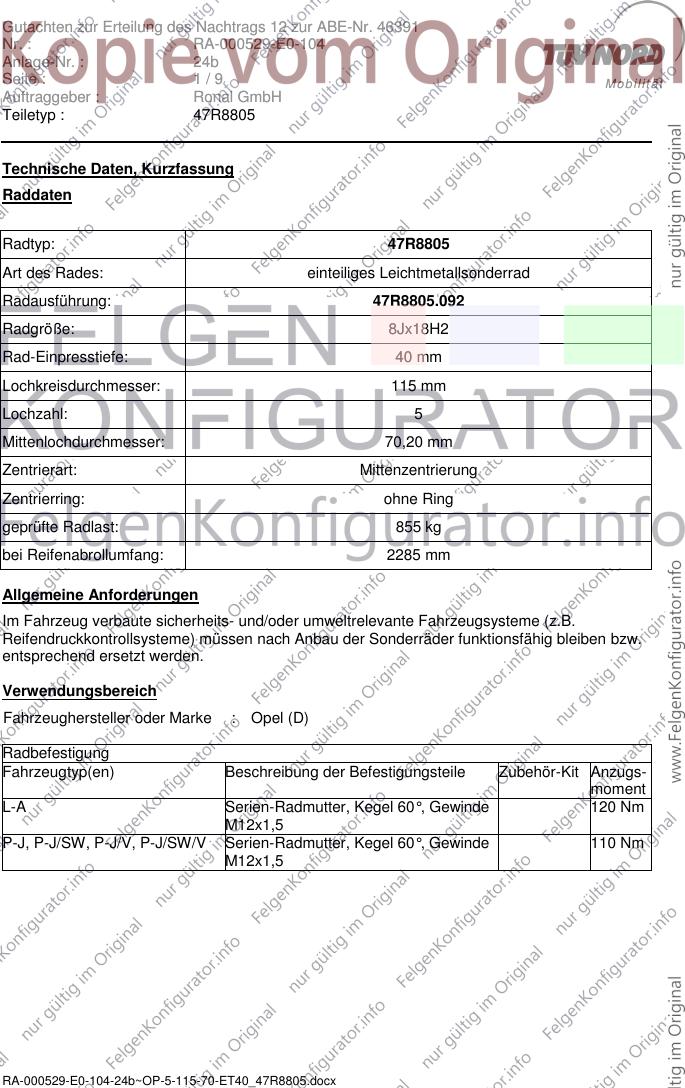

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46391
Nr. : RA-000529-E0-104
Anlage-Nr. : 24b
Seite : 1/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R8805

Technische Daten, Kurzfassung
Raddaten

Radtyp: 47R8805
Art des Rades: einteiliges Leichtmetallsonderrad
Radausführung: 47R8805.092
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 115 mm
Lochzahl: 5
Mittenlochdurchmesser: 70,20 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 855 kg
bei Reifenabrollumfang: 2285 mm

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke : Opel (D)

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
L-A Serien-Radmutter, Kegel 60°, Gewinde 120 Nm
M12x1,5
P-J, P-J/SW, P-J/V, P-J/SW/V Serien-Radmutter, Kegel 60°, Gewinde 110 Nm
M12x1,5

RA-000529-E0-104-24b~OP-5-115-70-ET40_47R8805.docx

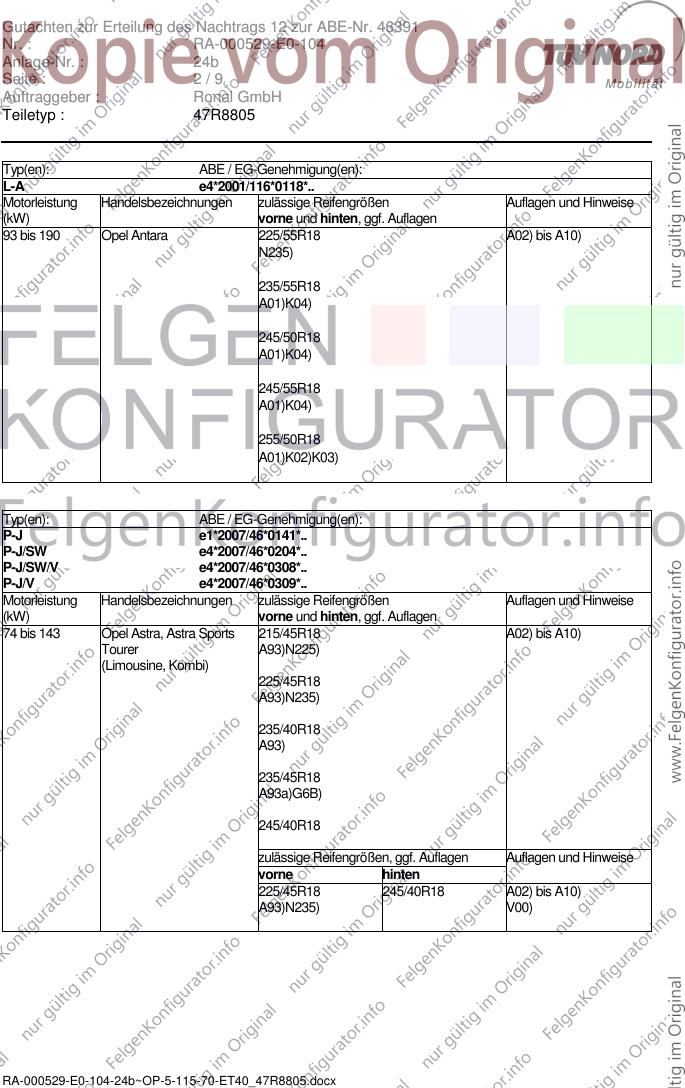

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46391
Nr. : RA-000529-E0-104
Anlage-Nr. : 24b
Seite : 2/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R8805

Typ(en): ABE / EG-Genehmigung(en):
L-A e4*2001/116*0118*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
93 bis 190 Opel Antara 225/55R18 A02) bis A10)
N235)

235/55R18
A01)K04)

245/50R18
A01)K04)

245/55R18
A01)K04)

255/50R18
A01)K02)K03)

Typ(en): ABE / EG-Genehmigung(en):
P-J e1*2007/46*0141*..
P-J/SW e4*2007/46*0204*..
P-J/SW/V e4*2007/46*0308*..
P-J/V e4*2007/46*0309*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 143 Opel Astra, Astra Sports 215/45R18 A02) bis A10)
Tourer A93)N225)
(Limousine, Kombi)
225/45R18
A93)N235)

235/40R18
A93)

235/45R18
A93a)G6B)

245/40R18

zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A02) bis A10)
A93)N235) V00)

RA-000529-E0-104-24b~OP-5-115-70-ET40_47R8805.docx

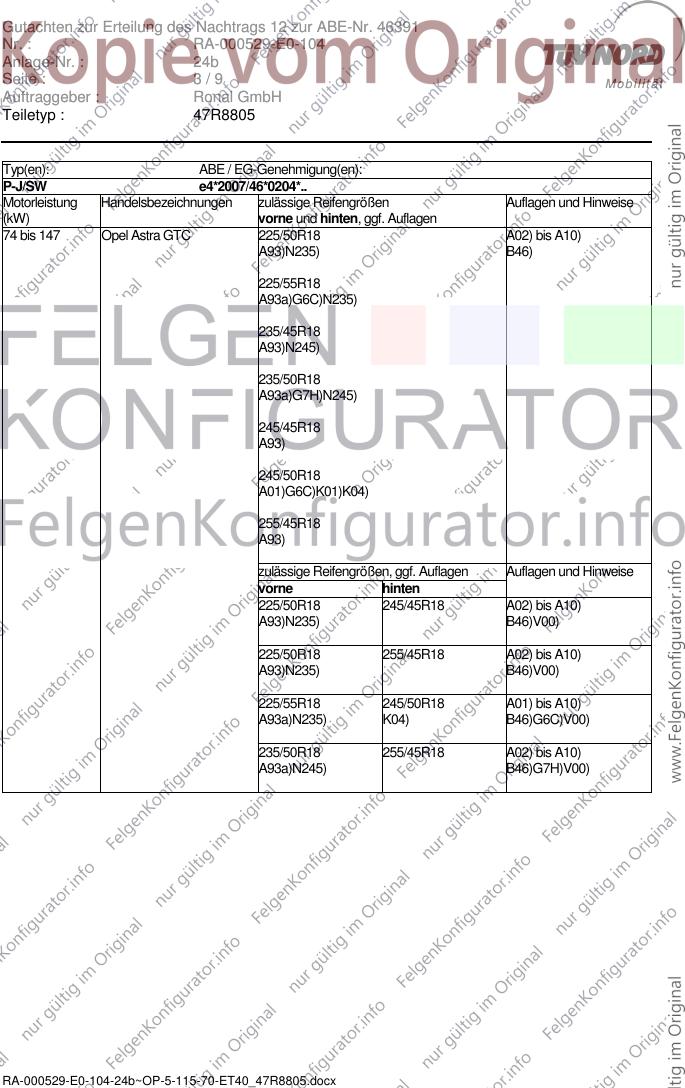

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46391
Nr. : RA-000529-E0-104
Anlage-Nr. : 24b
Seite : 3/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R8805

Typ(en): ABE / EG-Genehmigung(en):
P-J/SW e4*2007/46*0204*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 147 Opel Astra GTC 225/50R18 A02) bis A10)
A93)N235) B46)

225/55R18
A93a)G6C)N235)

235/45R18
A93)N245)

235/50R18
A93a)G7H)N245)

245/45R18
A93)

245/50R18
A01)G6C)K01)K04)

255/45R18
A93)

zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R18 245/45R18 A02) bis A10)
A93)N235) B46)V00)

225/50R18 255/45R18 A02) bis A10)
A93)N235) B46)V00)

225/55R18 245/50R18 A01) bis A10)
A93a)N235) K04) B46)G6C)V00)

235/50R18 255/45R18 A02) bis A10)
A93a)N245) B46)G7H)V00)

RA-000529-E0-104-24b~OP-5-115-70-ET40_47R8805.docx

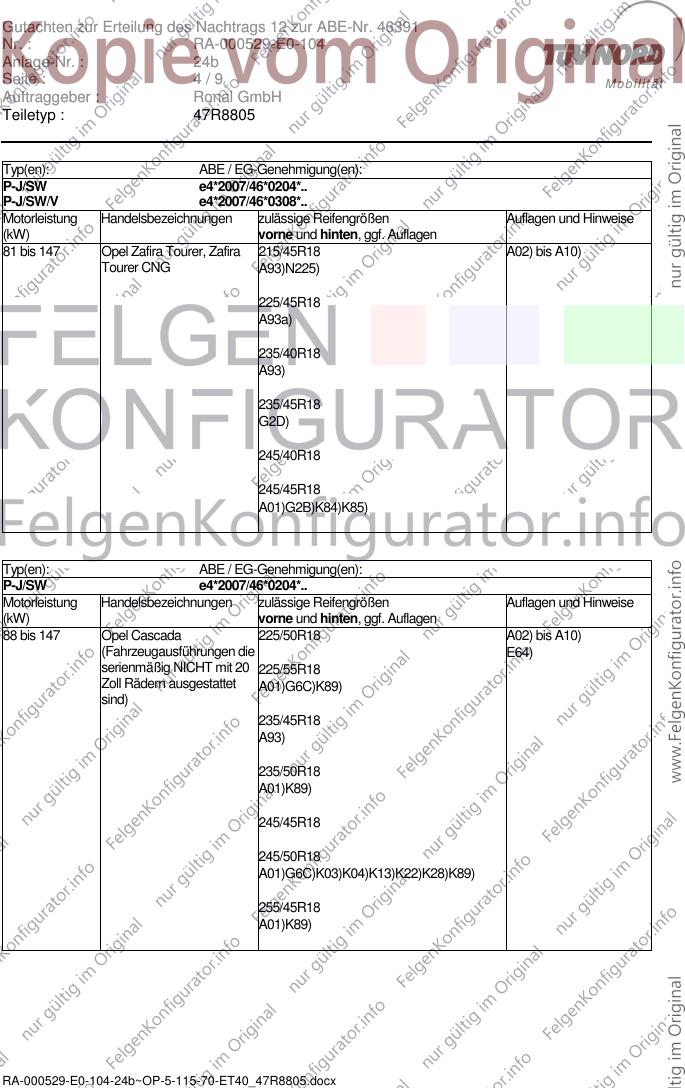

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46391
Nr. : RA-000529-E0-104
Anlage-Nr. : 24b
Seite : 4/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R8805

Typ(en): ABE / EG-Genehmigung(en):
P-J/SW e4*2007/46*0204*..
P-J/SW/V e4*2007/46*0308*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 147 Opel Zafira Tourer, Zafira 215/45R18 A02) bis A10)
Tourer CNG A93)N225)

225/45R18
A93a)

235/40R18
A93)

235/45R18
G2D)

245/40R18

245/45R18
A01)G2B)K84)K85)

Typ(en): ABE / EG-Genehmigung(en):
P-J/SW e4*2007/46*0204*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 147 Opel Cascada 225/50R18 A02) bis A10)
(Fahrzeugausführungen die E64)
serienmäßig NICHT mit 20 225/55R18
Zoll Rädern ausgestattet A01)G6C)K89)
sind)
235/45R18
A93)

235/50R18
A01)K89)

245/45R18

245/50R18
A01)G6C)K03)K04)K13)K22)K28)K89)

255/45R18
A01)K89)

RA-000529-E0-104-24b~OP-5-115-70-ET40_47R8805.docx

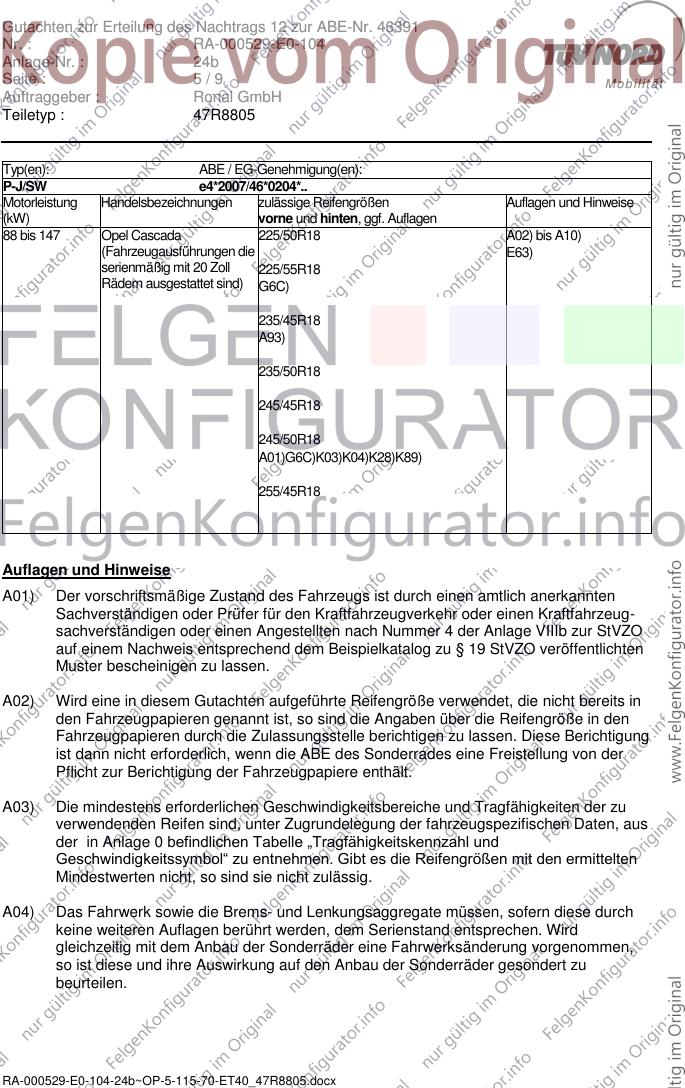

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46391
Nr. : RA-000529-E0-104
Anlage-Nr. : 24b
Seite : 5/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R8805

Typ(en): ABE / EG-Genehmigung(en):
P-J/SW e4*2007/46*0204*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 147 Opel Cascada 225/50R18 A02) bis A10)
(Fahrzeugausführungen die E63)
serienmäßig mit 20 Zoll 225/55R18
Rädern ausgestattet sind) G6C)

235/45R18
A93)

235/50R18

245/45R18

245/50R18
A01)G6C)K03)K04)K28)K89)

255/45R18

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.

RA-000529-E0-104-24b~OP-5-115-70-ET40_47R8805.docx

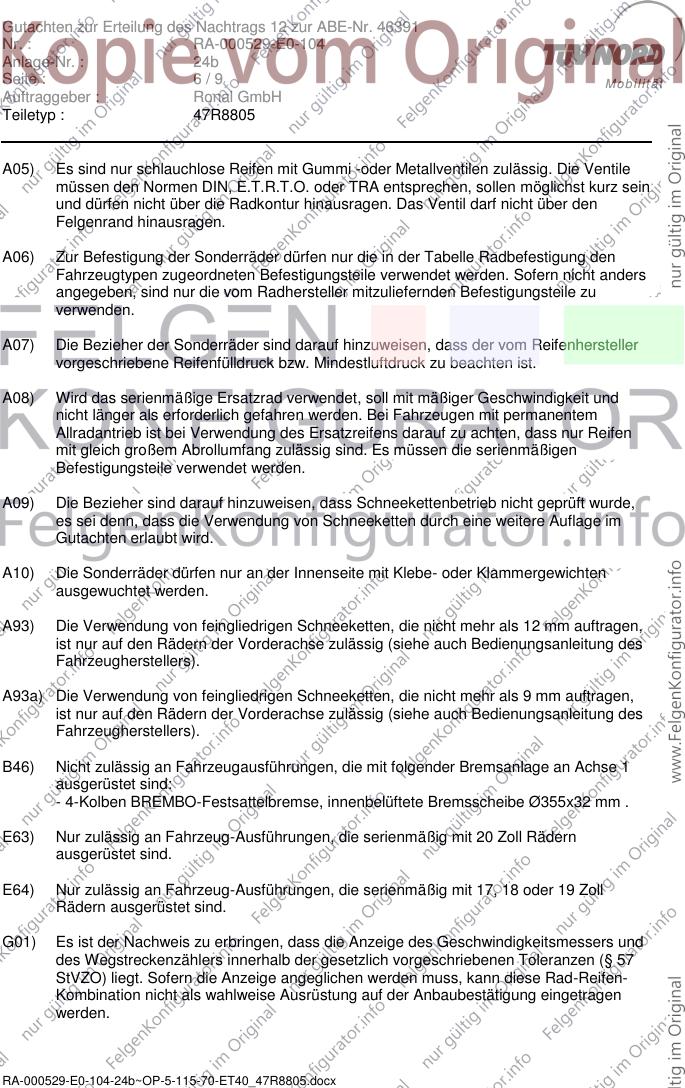

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46391
Nr. : RA-000529-E0-104
Anlage-Nr. : 24b
Seite : 6/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R8805

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen. Das Ventil darf nicht über den
Felgenrand hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

B46) Nicht zulässig an Fahrzeugausführungen, die mit folgender Bremsanlage an Achse 1
ausgerüstet sind:
- 4-Kolben BREMBO-Festsattelbremse, innenbelüftete Bremsscheibe Ø355x32 mm .

E63) Nur zulässig an Fahrzeug-Ausführungen, die serienmäßig mit 20 Zoll Rädern
ausgerüstet sind.

E64) Nur zulässig an Fahrzeug-Ausführungen, die serienmäßig mit 17, 18 oder 19 Zoll
Rädern ausgerüstet sind.

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

RA-000529-E0-104-24b~OP-5-115-70-ET40_47R8805.docx

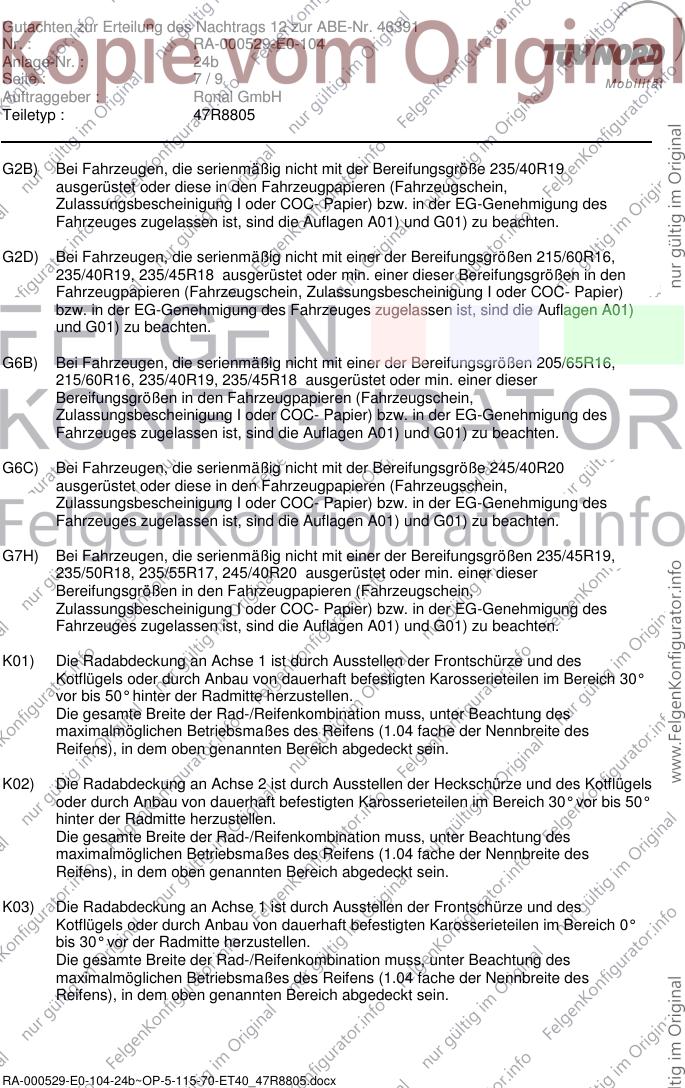

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46391
Nr. : RA-000529-E0-104
Anlage-Nr. : 24b
Seite : 7/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R8805

G2B) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/40R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.

G2D) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/60R16,
235/40R19, 235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.

G6B) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/65R16,
215/60R16, 235/40R19, 235/45R18 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.

G6C) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 245/40R20
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.

G7H) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/45R19,
235/50R18, 235/55R17, 245/40R20 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.

RA-000529-E0-104-24b~OP-5-115-70-ET40_47R8805.docx
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46391
Nr. : RA-000529-E0-104
Anlage-Nr. : 24b

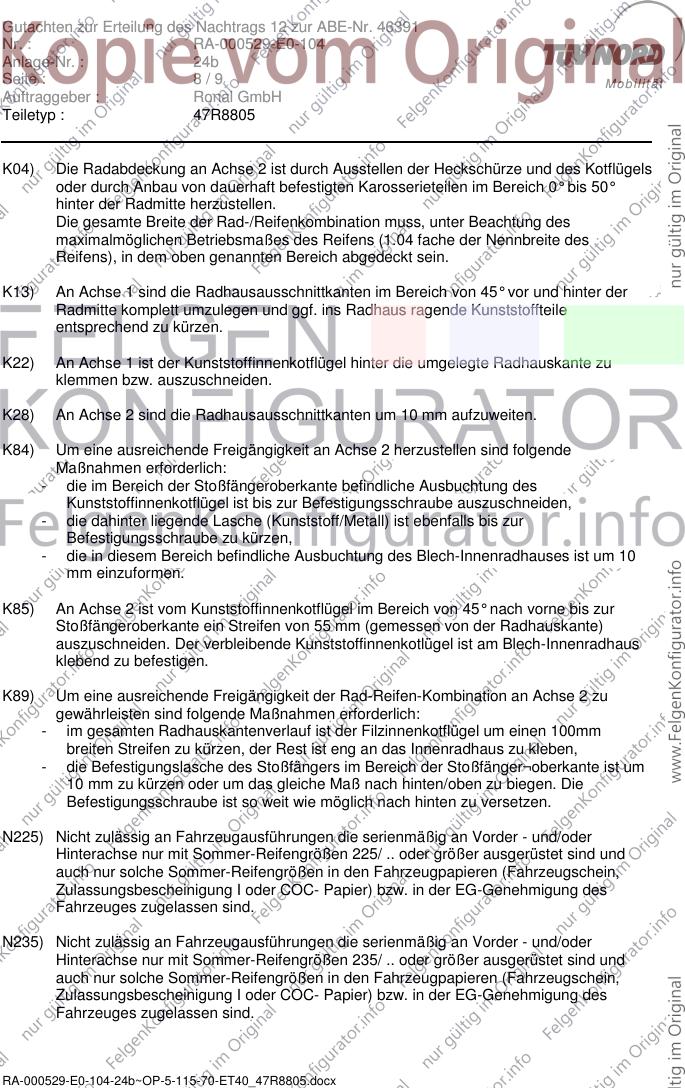

Seite : 8/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R8805

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.

K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.

K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.

K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.

K84) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die im Bereich der Stoßfängeroberkante befindliche Ausbuchtung des
Kunststoffinnenkotflügel ist bis zur Befestigungsschraube auszuschneiden,
- die dahinter liegende Lasche (Kunststoff/Metall) ist ebenfalls bis zur
Befestigungsschraube zu kürzen,
- die in diesem Bereich befindliche Ausbuchtung des Blech-Innenradhauses ist um 10
mm einzuformen.

K85) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von 45° nach vorne bis zur
Stoßfängeroberkante ein Streifen von 55 mm (gemessen von der Radhauskante)
auszuschneiden. Der verbleibende Kunststoffinnenkotlügel ist am Blech-Innenradhaus
klebend zu befestigen.

K89) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- im gesamten Radhauskantenverlauf ist der Filzinnenkotflügel um einen 100mm
breiten Streifen zu kürzen, der Rest ist eng an das Innenradhaus zu kleben,
- die Befestigungslasche des Stoßfängers im Bereich der Stoßfänger¬oberkante ist um
10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die
Befestigungsschraube ist so weit wie möglich nach hinten zu versetzen.

N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

RA-000529-E0-104-24b~OP-5-115-70-ET40_47R8805.docx
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 46391
Nr. : RA-000529-E0-104
Anlage-Nr. : 24b

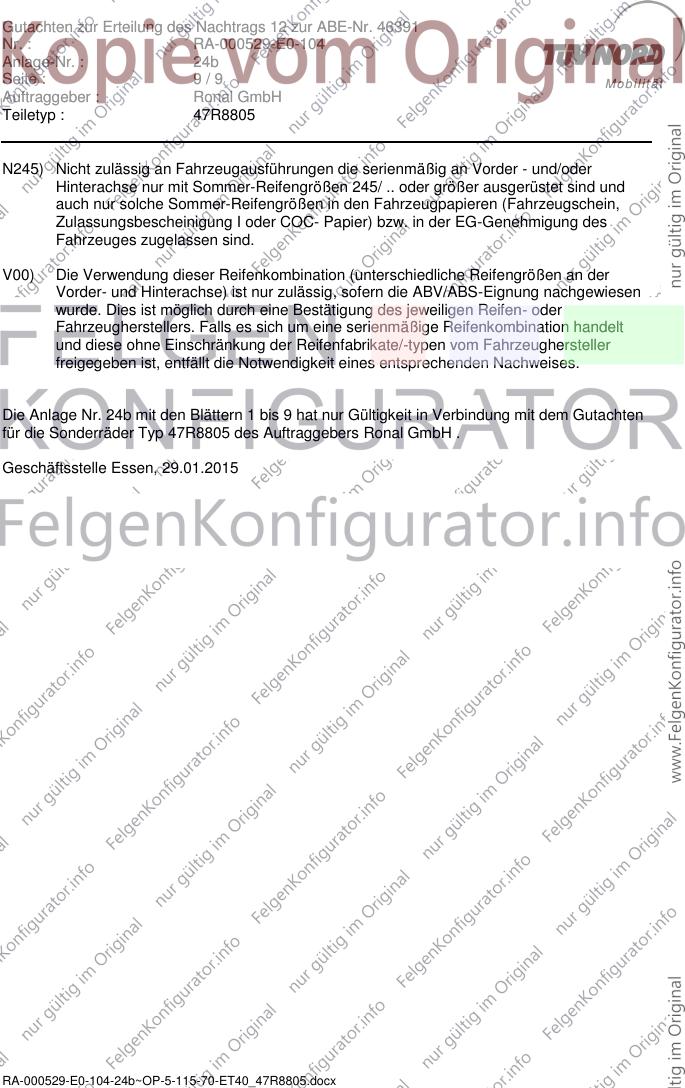

Seite : 9/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R8805

N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 24b mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 47R8805 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 29.01.2015

RA-000529-E0-104-24b~OP-5-115-70-ET40_47R8805.docx
