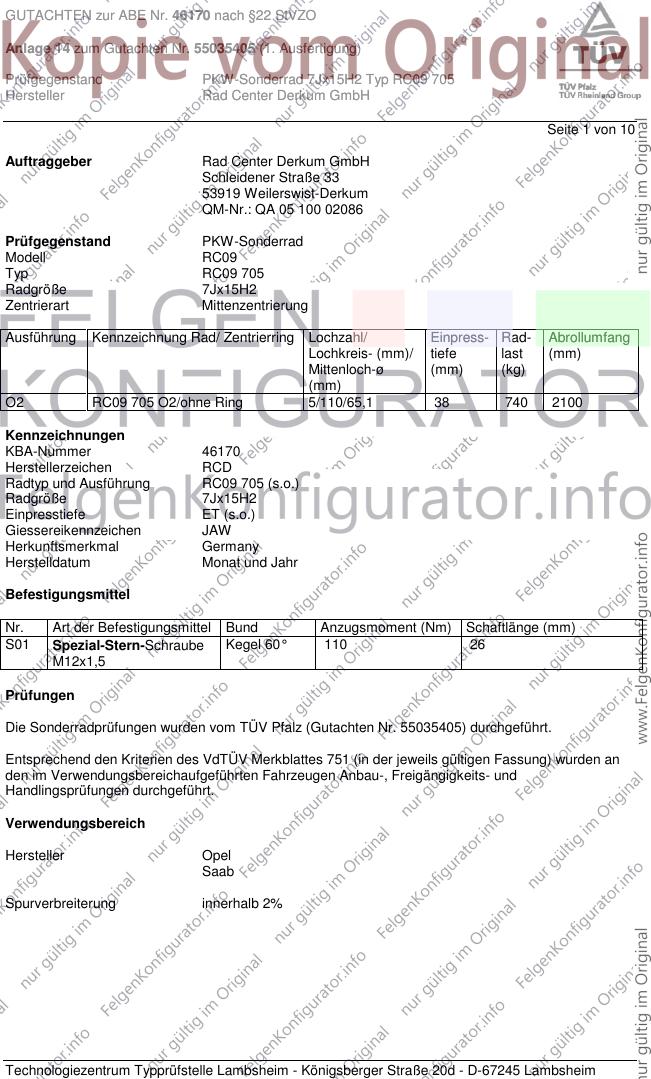

GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH
Seite 1 von 10
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell RC09
Typ RC09 705
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
O2 RC09 705 O2/ohne Ring 5/110/65,1 38 740 2100
Kennzeichnungen
KBA-Nummer 46170
Herstellerzeichen RCD
Radtyp und Ausführung RC09 705 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Spezial-Stern-Schraube Kegel 60° 110 26
M12x1,5
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55035405) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH
Seite 2 von 10

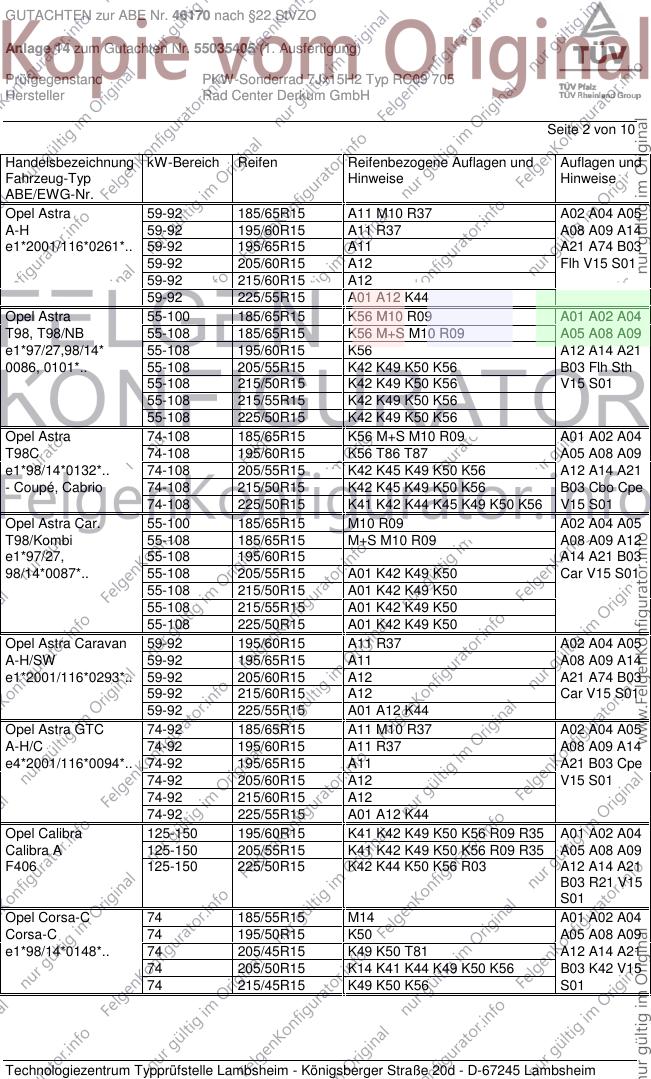

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra 59-92 185/65R15 A11 M10 R37 A02 A04 A05
A-H 59-92 195/60R15 A11 R37 A08 A09 A14
e1*2001/116*0261*.. 59-92 195/65R15 A11 A21 A74 B03
59-92 205/60R15 A12 Flh V15 S01
59-92 215/60R15 A12
59-92 225/55R15 A01 A12 K44
Opel Astra 55-100 185/65R15 K56 M10 R09 A01 A02 A04
T98, T98/NB 55-108 185/65R15 K56 M+S M10 R09 A05 A08 A09
e1*97/27,98/14* 55-108 195/60R15 K56 A12 A14 A21
0086, 0101*.. 55-108 205/55R15 K42 K49 K50 K56 B03 Flh Sth
55-108 215/50R15 K42 K49 K50 K56 V15 S01
55-108 215/55R15 K42 K49 K50 K56
55-108 225/50R15 K42 K49 K50 K56
Opel Astra 74-108 185/65R15 K56 M+S M10 R09 A01 A02 A04
T98C 74-108 195/60R15 K56 T86 T87 A05 A08 A09
e1*98/14*0132*.. 74-108 205/55R15 K42 K45 K49 K50 K56 A12 A14 A21
- Coupé, Cabrio 74-108 215/50R15 K42 K45 K49 K50 K56 B03 Cbo Cpe
74-108 225/50R15 K41 K42 K44 K45 K49 K50 K56 V15 S01
Opel Astra Car. 55-100 185/65R15 M10 R09 A02 A04 A05
T98/Kombi 55-108 185/65R15 M+S M10 R09 A08 A09 A12
e1*97/27, 55-108 195/60R15 A14 A21 B03
98/14*0087*.. 55-108 205/55R15 A01 K42 K49 K50 Car V15 S01
55-108 215/50R15 A01 K42 K49 K50
55-108 215/55R15 A01 K42 K49 K50
55-108 225/50R15 A01 K42 K49 K50
Opel Astra Caravan 59-92 195/60R15 A11 R37 A02 A04 A05
A-H/SW 59-92 195/65R15 A11 A08 A09 A14
e1*2001/116*0293*.. 59-92 205/60R15 A12 A21 A74 B03
59-92 215/60R15 A12 Car V15 S01
59-92 225/55R15 A01 A12 K44
Opel Astra GTC 74-92 185/65R15 A11 M10 R37 A02 A04 A05
A-H/C 74-92 195/60R15 A11 R37 A08 A09 A14
e4*2001/116*0094*.. 74-92 195/65R15 A11 A21 B03 Cpe
74-92 205/60R15 A12 V15 S01
74-92 215/60R15 A12
74-92 225/55R15 A01 A12 K44
Opel Calibra 125-150 195/60R15 K41 K42 K49 K50 K56 R09 R35 A01 A02 A04
Calibra A 125-150 205/55R15 K41 K42 K49 K50 K56 R09 R35 A05 A08 A09
F406 125-150 225/50R15 K42 K44 K50 K56 R03 A12 A14 A21
B03 R21 V15
S01
Opel Corsa-C 74 185/55R15 M14 A01 A02 A04
Corsa-C 74 195/50R15 K50 A05 A08 A09
e1*98/14*0148*.. 74 205/45R15 K49 K50 T81 A12 A14 A21
74 205/50R15 K14 K41 K44 K49 K50 K56 B03 K42 V15
74 215/45R15 K49 K50 K56 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH

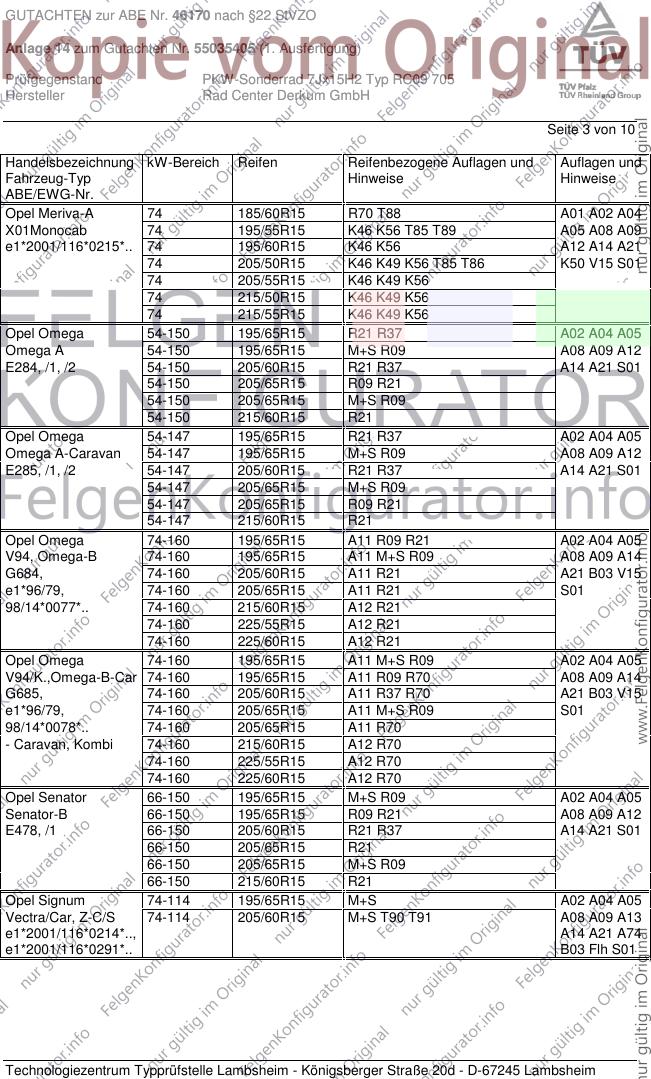

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Meriva-A 74 185/60R15 R70 T88 A01 A02 A04
X01Monocab 74 195/55R15 K46 K56 T85 T89 A05 A08 A09
e1*2001/116*0215*.. 74 195/60R15 K46 K56 A12 A14 A21
74 205/50R15 K46 K49 K56 T85 T86 K50 V15 S01
74 205/55R15 K46 K49 K56
74 215/50R15 K46 K49 K56
74 215/55R15 K46 K49 K56
Opel Omega 54-150 195/65R15 R21 R37 A02 A04 A05
Omega A 54-150 195/65R15 M+S R09 A08 A09 A12
E284, /1, /2 54-150 205/60R15 R21 R37 A14 A21 S01
54-150 205/65R15 R09 R21
54-150 205/65R15 M+S R09
54-150 215/60R15 R21
Opel Omega 54-147 195/65R15 R21 R37 A02 A04 A05
Omega A-Caravan 54-147 195/65R15 M+S R09 A08 A09 A12
E285, /1, /2 54-147 205/60R15 R21 R37 A14 A21 S01
54-147 205/65R15 M+S R09
54-147 205/65R15 R09 R21
54-147 215/60R15 R21
Opel Omega 74-160 195/65R15 A11 R09 R21 A02 A04 A05
V94, Omega-B 74-160 195/65R15 A11 M+S R09 A08 A09 A14
G684, 74-160 205/60R15 A11 R21 A21 B03 V15
e1*96/79, 74-160 205/65R15 A11 R21 S01
98/14*0077*.. 74-160 215/60R15 A12 R21
74-160 225/55R15 A12 R21
74-160 225/60R15 A12 R21
Opel Omega 74-160 195/65R15 A11 M+S R09 A02 A04 A05
V94/K.,Omega-B-Car 74-160 195/65R15 A11 R09 R70 A08 A09 A14
G685, 74-160 205/60R15 A11 R37 R70 A21 B03 V15
e1*96/79, 74-160 205/65R15 A11 M+S R09 S01
98/14*0078*.. 74-160 205/65R15 A11 R70
- Caravan, Kombi 74-160 215/60R15 A12 R70
74-160 225/55R15 A12 R70
74-160 225/60R15 A12 R70
Opel Senator 66-150 195/65R15 M+S R09 A02 A04 A05
Senator-B 66-150 195/65R15 R09 R21 A08 A09 A12
E478, /1 66-150 205/60R15 R21 R37 A14 A21 S01
66-150 205/65R15 R21
66-150 205/65R15 M+S R09
66-150 215/60R15 R21
Opel Signum 74-114 195/65R15 M+S A02 A04 A05
Vectra/Car, Z-C/S 74-114 205/60R15 M+S T90 T91 A08 A09 A13
e1*2001/116*0214*.., A14 A21 A74
e1*2001/116*0291*.. B03 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH

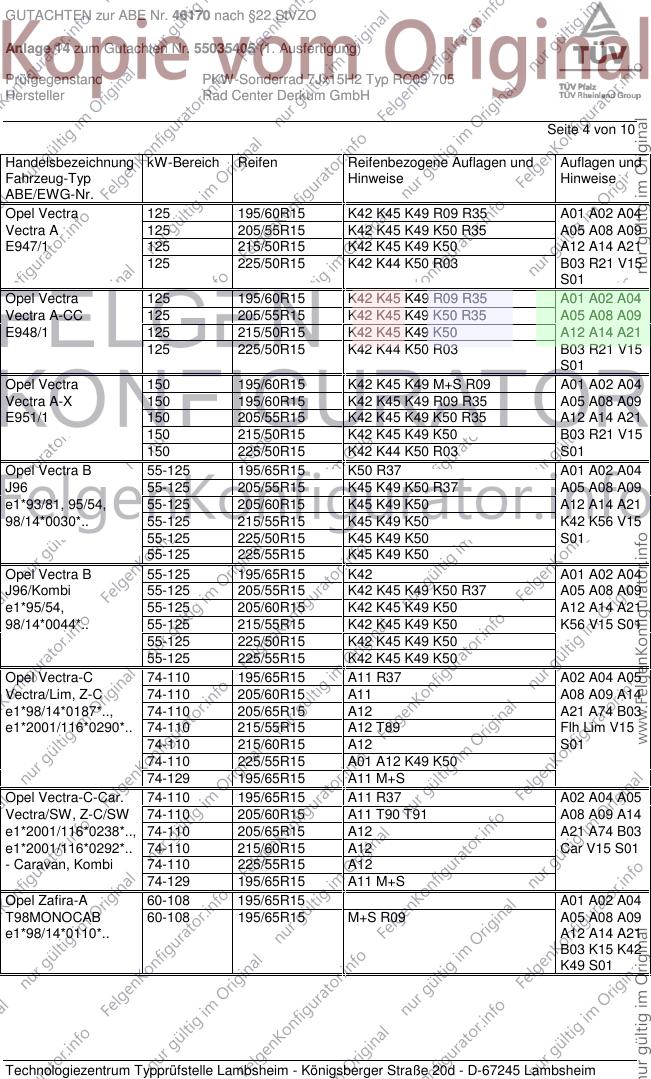

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra 125 195/60R15 K42 K45 K49 R09 R35 A01 A02 A04
Vectra A 125 205/55R15 K42 K45 K49 K50 R35 A05 A08 A09
E947/1 125 215/50R15 K42 K45 K49 K50 A12 A14 A21
125 225/50R15 K42 K44 K50 R03 B03 R21 V15
S01
Opel Vectra 125 195/60R15 K42 K45 K49 R09 R35 A01 A02 A04
Vectra A-CC 125 205/55R15 K42 K45 K49 K50 R35 A05 A08 A09
E948/1 125 215/50R15 K42 K45 K49 K50 A12 A14 A21
125 225/50R15 K42 K44 K50 R03 B03 R21 V15
S01
Opel Vectra 150 195/60R15 K42 K45 K49 M+S R09 A01 A02 A04
Vectra A-X 150 195/60R15 K42 K45 K49 R09 R35 A05 A08 A09
E951/1 150 205/55R15 K42 K45 K49 K50 R35 A12 A14 A21
150 215/50R15 K42 K45 K49 K50 B03 R21 V15
150 225/50R15 K42 K44 K50 R03 S01
Opel Vectra B 55-125 195/65R15 K50 R37 A01 A02 A04
J96 55-125 205/55R15 K45 K49 K50 R37 A05 A08 A09
e1*93/81, 95/54, 55-125 205/60R15 K45 K49 K50 A12 A14 A21
98/14*0030*.. 55-125 215/55R15 K45 K49 K50 K42 K56 V15
55-125 225/50R15 K45 K49 K50 S01
55-125 225/55R15 K45 K49 K50
Opel Vectra B 55-125 195/65R15 K42 A01 A02 A04
J96/Kombi 55-125 205/55R15 K42 K45 K49 K50 R37 A05 A08 A09
e1*95/54, 55-125 205/60R15 K42 K45 K49 K50 A12 A14 A21
98/14*0044*.. 55-125 215/55R15 K42 K45 K49 K50 K56 V15 S01
55-125 225/50R15 K42 K45 K49 K50
55-125 225/55R15 K42 K45 K49 K50
Opel Vectra-C 74-110 195/65R15 A11 R37 A02 A04 A05
Vectra/Lim, Z-C 74-110 205/60R15 A11 A08 A09 A14
e1*98/14*0187*.., 74-110 205/65R15 A12 A21 A74 B03
e1*2001/116*0290*.. 74-110 215/55R15 A12 T89 Flh Lim V15
74-110 215/60R15 A12 S01
74-110 225/55R15 A01 A12 K49 K50
74-129 195/65R15 A11 M+S
Opel Vectra-C-Car. 74-110 195/65R15 A11 R37 A02 A04 A05
Vectra/SW, Z-C/SW 74-110 205/60R15 A11 T90 T91 A08 A09 A14
e1*2001/116*0238*.., 74-110 205/65R15 A12 A21 A74 B03
e1*2001/116*0292*.. 74-110 215/60R15 A12 Car V15 S01
- Caravan, Kombi 74-110 225/55R15 A12
74-129 195/65R15 A11 M+S
Opel Zafira-A 60-108 195/65R15 A01 A02 A04
T98MONOCAB 60-108 195/65R15 M+S R09 A05 A08 A09
e1*98/14*0110*.. A12 A14 A21
B03 K15 K42
K49 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH

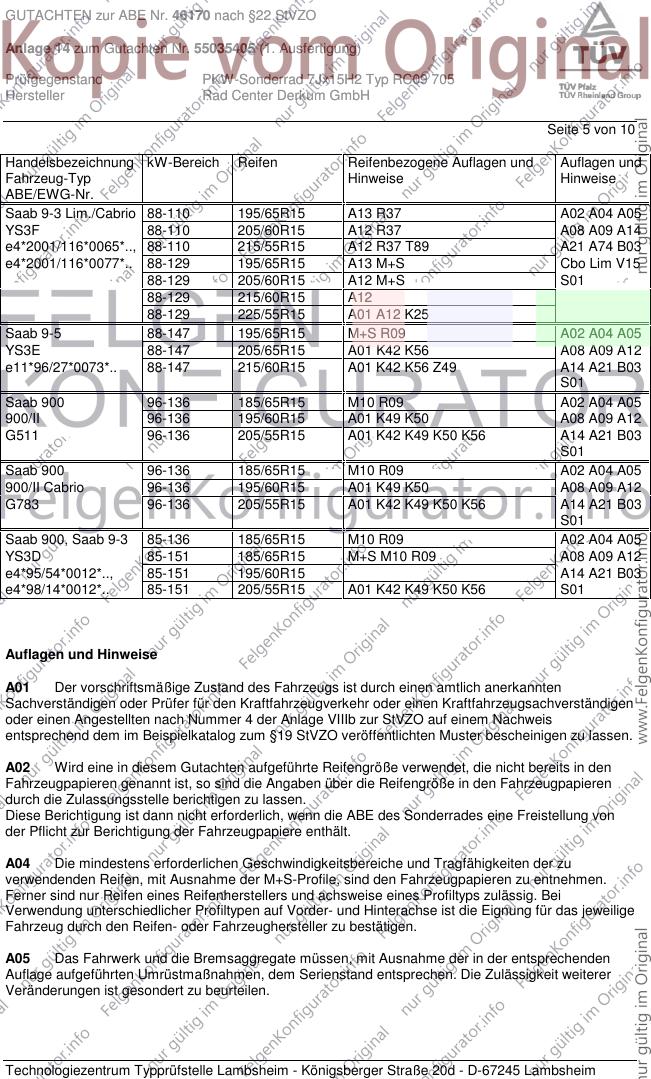

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Saab 9-3 Lim./Cabrio 88-110 195/65R15 A13 R37 A02 A04 A05
YS3F 88-110 205/60R15 A12 R37 A08 A09 A14
e4*2001/116*0065*.., 88-110 215/55R15 A12 R37 T89 A21 A74 B03
e4*2001/116*0077*.. 88-129 195/65R15 A13 M+S Cbo Lim V15
88-129 205/60R15 A12 M+S S01
88-129 215/60R15 A12
88-129 225/55R15 A01 A12 K25
Saab 9-5 88-147 195/65R15 M+S R09 A02 A04 A05
YS3E 88-147 205/65R15 A01 K42 K56 A08 A09 A12
e11*96/27*0073*.. 88-147 215/60R15 A01 K42 K56 Z49 A14 A21 B03
S01
Saab 900 96-136 185/65R15 M10 R09 A02 A04 A05
900/II 96-136 195/60R15 A01 K49 K50 A08 A09 A12
G511 96-136 205/55R15 A01 K42 K49 K50 K56 A14 A21 B03
S01
Saab 900 96-136 185/65R15 M10 R09 A02 A04 A05
900/II Cabrio 96-136 195/60R15 A01 K49 K50 A08 A09 A12
G783 96-136 205/55R15 A01 K42 K49 K50 K56 A14 A21 B03
S01
Saab 900, Saab 9-3 85-136 185/65R15 M10 R09 A02 A04 A05
YS3D 85-151 185/65R15 M+S M10 R09 A08 A09 A12
e4*95/54*0012*.., 85-151 195/60R15 A14 A21 B03
e4*98/14*0012*.. 85-151 205/55R15 A01 K42 K49 K50 K56 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH
Seite 6 von 10
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.

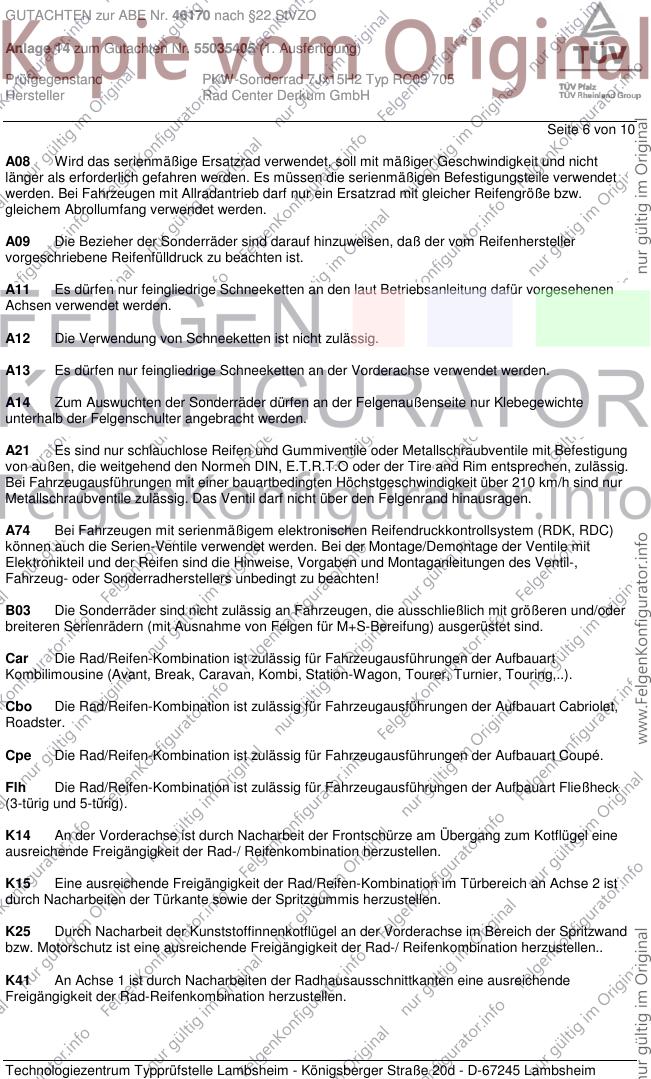

A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A74 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
können auch die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten!
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich der Spritzwand
bzw. Motorschutz ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH
Seite 7 von 10

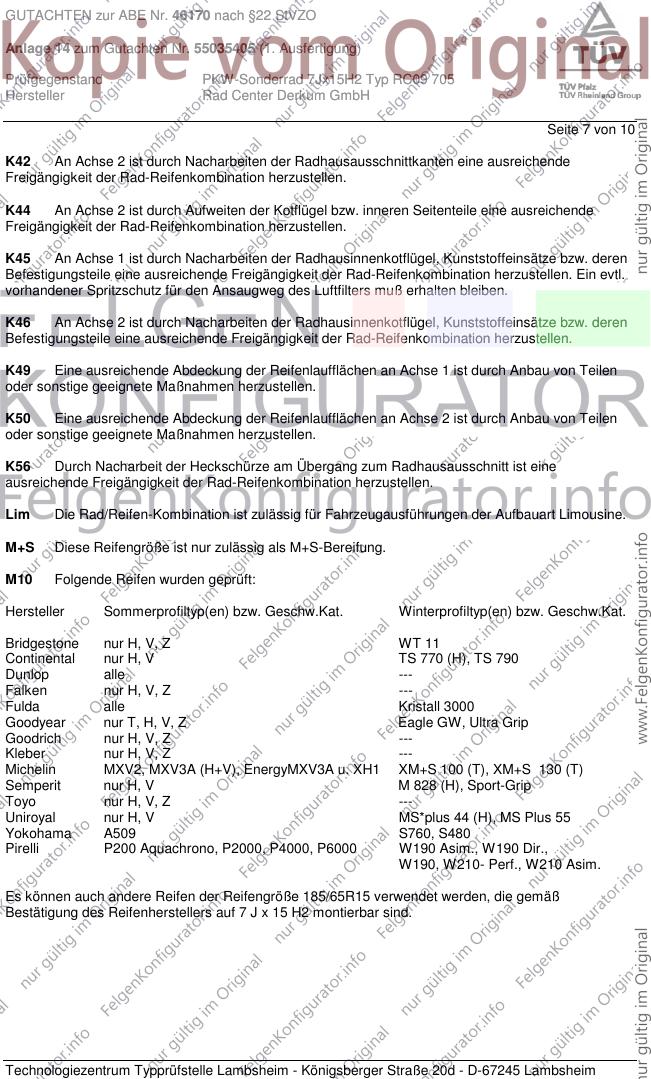

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M10 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone nur H, V, Z WT 11
Continental nur H, V TS 770 (H), TS 790
Dunlop alle ---
Falken nur H, V, Z ---
Fulda alle Kristall 3000
Goodyear nur T, H, V, Z Eagle GW, Ultra Grip
Goodrich nur H, V, Z ---
Kleber nur H, V, Z ---
Michelin MXV2, MXV3A (H+V), EnergyMXV3A u. XH1 XM+S 100 (T), XM+S 130 (T)
Semperit nur H, V M 828 (H), Sport-Grip
Toyo nur H, V, Z ---
Uniroyal nur H, V MS*plus 44 (H), MS Plus 55
Yokohama A509 S760, S480
Pirelli P200 Aquachrono, P2000, P4000, P6000 W190 Asim., W190 Dir.,
W190, W210- Perf., W210 Asim.
Es können auch andere Reifen der Reifengröße 185/65R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH
Seite 8 von 10

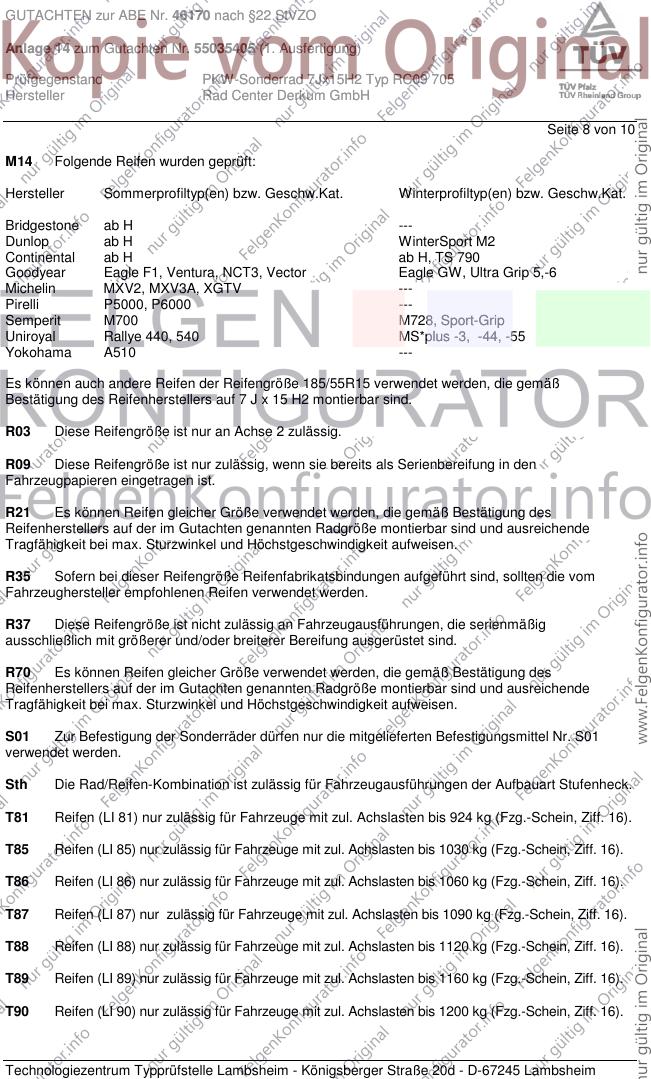

M14 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone ab H ---
Dunlop ab H WinterSport M2
Continental ab H ab H, TS 790
Goodyear Eagle F1, Ventura, NCT3, Vector Eagle GW, Ultra Grip 5,-6
Michelin MXV2, MXV3A, XGTV ---
Pirelli P5000, P6000 ---
Semperit M700 M728, Sport-Grip
Uniroyal Rallye 440, 540 MS*plus -3, -44, -55
Yokohama A510 ---
Es können auch andere Reifen der Reifengröße 185/55R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH
Seite 9 von 10

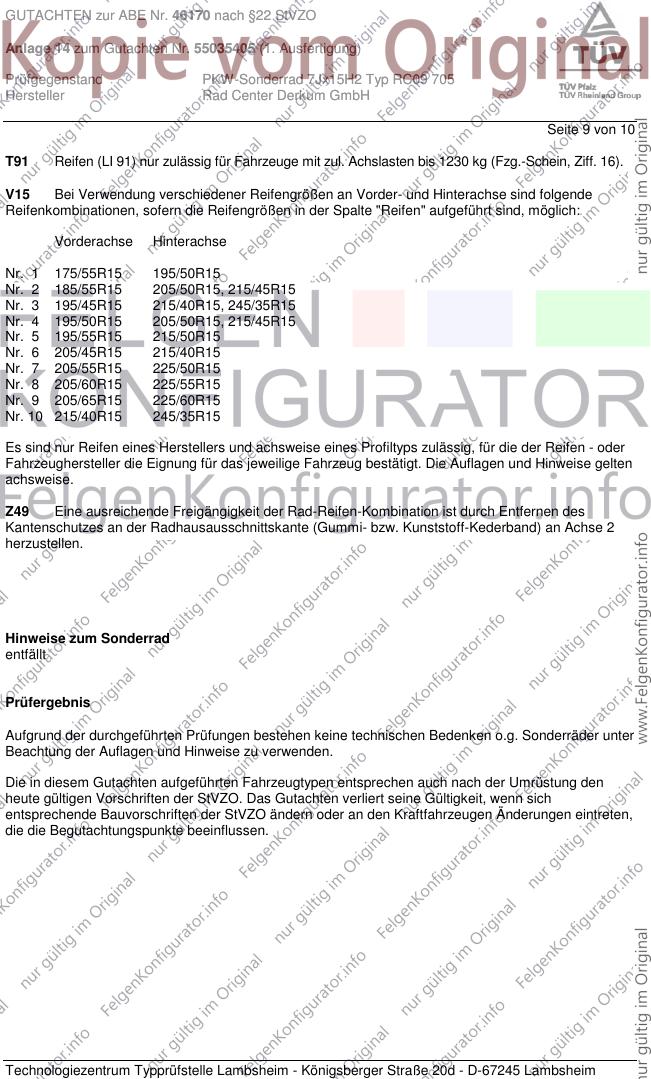

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 195/55R15 215/50R15
Nr. 6 205/45R15 215/40R15
Nr. 7 205/55R15 225/50R15
Nr. 8 205/60R15 225/55R15
Nr. 9 205/65R15 225/60R15
Nr. 10 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des
Kantenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2
herzustellen.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46170 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55035405 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ RC09 705
Hersteller Rad Center Derkum GmbH
Seite 10 von 10

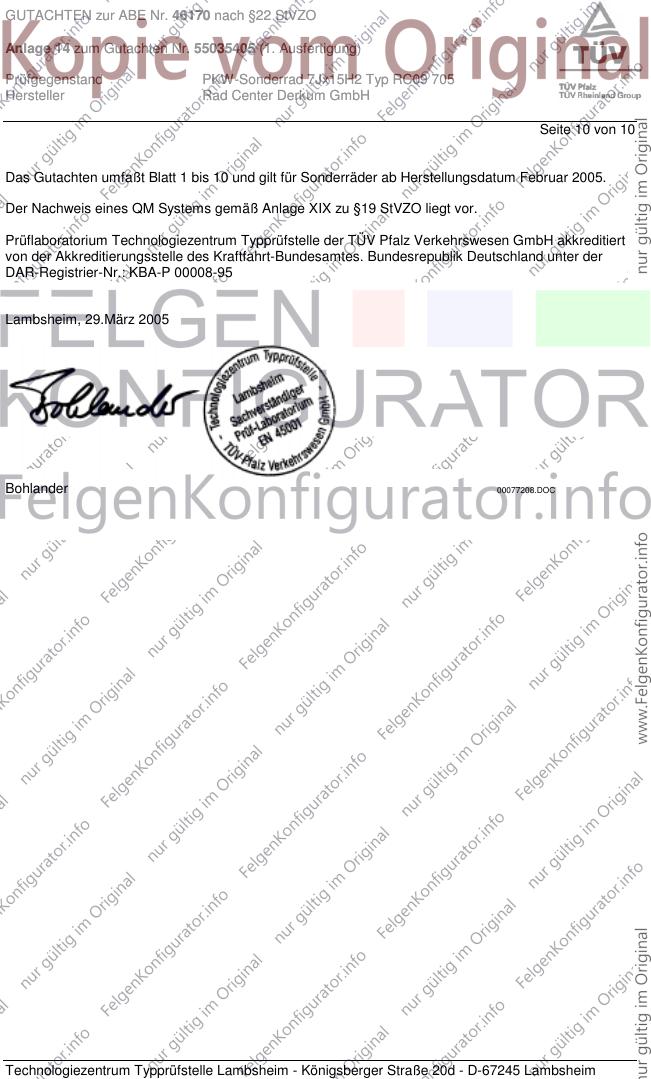

Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Februar 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 29.März 2005
Bohlander 00077208.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
