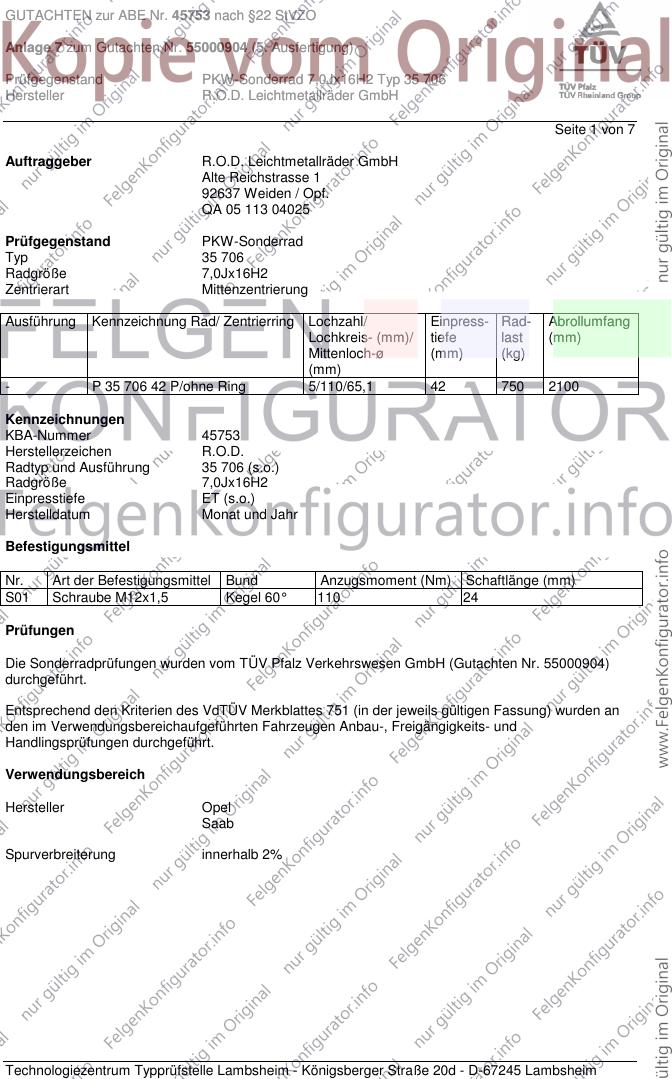

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55000904 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 7
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QA 05 113 04025
Prüfgegenstand PKW-Sonderrad
Typ 35 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- P 35 706 42 P/ohne Ring 5/110/65,1 42 750 2100
Kennzeichnungen
KBA-Nummer 45753
Herstellerzeichen R.O.D.
Radtyp und Ausführung 35 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55000904)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55000904 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra 55-108 195/50R16 R37 T83 T84 A02 A04 A05
T98, T98/NB 55-108 205/45R16 R37 T83 T87 A08 A09 A12
e1*97/27,98/14* 55-147 205/50R16 A01 K56 R35 A14 A19 B03
0086, 0101*.. 55-147 215/45R16 A01 K56 T85 T86 Flh Sth V16
55-147 225/45R16 A01 K56 S01
Opel Astra 74-108 195/50R16 R37 T84 A02 A04 A05
T98C 74-108 205/45R16 R37 T83 T87 A08 A09 A12
e1*98/14*0132*.. 74-147 205/50R16 A01 K56 R35 T87 A14 A19 B03
- Coupé, Cabrio 74-147 215/45R16 A01 K56 T85 T86 Cbo Cpe V16
74-147 225/45R16 A01 K56 S01
Opel Astra Car. 55-108 195/50R16 R37 T83 T84 A02 A04 A05
T98/Kombi 55-108 205/45R16 R37 T83 T87 A08 A09 A12
e1*97/27, 55-147 205/50R16 R35 A14 A19 Car
98/14*0087*.. 55-147 215/45R16 T85 T86 V16 S01
55-147 225/45R16
Opel Calibra 125,150 195/50R16 K41 K42 K49 K50 K56 R37 T84 A01 A02 A04
Calibra A 125,150 205/45R16 K41 K42 K49 K50 K56 R37 T83 A05 A08 A09
F406 125,150 205/50R16 K41 K42 K45 K46 K49 K50 K56 A12 A14 A19
125,150 225/40R16 K41 K42 K45 K46 K49 K50 K56 V16 S01
125,150 225/45R16 K41 K42 K45 K46 K49 K50 K56
Opel Corsa-C 74 195/45R16 T80 T84 A02 A04 A05
Corsa-C 74 205/45R16 A01 K42 K45 K50 A08 A09 A12
e1*98/14*0148*.. A14 A19 S01
Opel Corsa-D 92 195/55R16 A02 A04 A05
S-D 92 205/50R16 A08 A09 A12
e1*2001/116*0379*.. 92 225/45R16 A14 A19 Flh
92,110 195/55R16 M+S V16 S01
92,110 205/50R16 M+S
Opel Corsa-D OPC 141 195/55R16 M+S A02 A04 A05
S-D 141 205/50R16 M+S A08 A09 A12
e1*2001/116*0379*.. A14 A19 Flh
S01
Opel Meriva-A 132 195/50R16 K50 M+S T88 A01 A02 A04
X01Monocab 74,92 195/50R16 K50 R37 T88 A05 A08 A09
e1*2001/116*0215*.. 74,92 215/40R16 K46 K50 K56 T86 A12 A14 A19
74,92,132 205/50R16 K46 K50 K56 V16 S01
74,92,132 215/45R16 K46 K50 K56 T85 T86
74,92,132 225/45R16 K46 K50 K56
Opel Signum 74-114 205/55R16 A13 R37 T91 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/55R16 A31 A08 A09 A14
e1*2001/116*0214*.., 74-184 225/50R16 A12 A19 B03 DB8
e1*2001/116*0291*.. Flh S01
Opel Vectra 125 195/50R16 K42 K49 R37 T84 A01 A02 A04
Vectra A, A-CC 125 205/45R16 K42 K49 R37 T83 T87 A05 A08 A09
E947/1, E948/1 125 205/50R16 K42 K44 K49 K50 A12 A14 A19
125 225/40R16 K42 K44 K49 K50 V16 S01
125 225/45R16 K41 K42 K44 K45 K49 K50
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55000904 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra 150 195/50R16 K42 K49 R37 A01 A02 A04
Vectra A-X 150 205/45R16 K42 K49 R37 A05 A08 A09
E951/1 150 205/50R16 K42 K44 K49 K50 A12 A14 A19
150 225/40R16 K42 K45 K49 K50 V16 S01
150 225/45R16 K41 K42 K44 K45 K49 K50
Opel Vectra B 55-125 205/50R16 K42 K45 K49 K50 K56 A01 A02 A04
J96 55-125 205/55R16 K41 K42 K45 K49 K50 K56 A05 A08 A09
e1*93/81, 95/54, 55-125 225/45R16 K42 K45 K49 K50 K56 A12 A14 A19
98/14*0030*.. 55-125 225/50R16 K41 K42 K45 K49 K50 K56 V16 S01
Opel Vectra B 55-125 205/50R16 K42 K45 K49 K50 K56 T86 T87 A01 A02 A04
J96/Kombi 55-125 205/55R16 K41 K42 K45 K49 K50 K56 A05 A08 A09
e1*95/54, 55-125 225/45R16 K42 K45 K49 K50 K56 A12 A14 A19
98/14*0044*.. 55-125 225/50R16 K41 K42 K45 K49 K50 K56 V16 S01
Opel Vectra-C 74-129 205/55R16 A13 R37 T91 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/50R16 A31 R37 A08 A09 A14
e1*98/14*0187*.., 74-184 215/55R16 A33 A19 B03 DB8
e1*2001/116*0290*.. 74-184 225/50R16 A12 Flh Lim V16
S01
Opel Vectra-C-Car. 74-129 205/55R16 A13 R37 T91 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/50R16 A31 R37 T90 A08 A09 A14
e1*2001/116*0238*.., 74-184 215/55R16 A31 A19 B03 Car
e1*2001/116*0292*.. 74-184 225/50R16 A12 DB8 V16 S01
- Caravan, Kombi
Opel Zafira-A 60-147 205/55R16 K15 K42 K49 A01 A02 A04
T98MONOCAB A05 A08 A09
e1*98/14*0110*.. A12 A14 A19
B03 S01
Saab 9-3 88-110 205/55R16 R37 T91 A02 A04 A05
YS3F 88-129 215/50R16 R37 A08 A09 A12
e4*2001/116*0065*.., 88-188 205/55R16 M+S T91 A14 A19 A58
e4*2001/116*0077*.. 88-188 215/55R16 B03 Car Cbo
DB8 Lim S01
Saab 9-5 88-147 205/55R16 R37 A02 A04 A05
YS3E 88-184 215/55R16 A01 K42 K49 K50 K56 A08 A09 A12
e11*96/27*0073*.., 88-184 225/50R16 A01 K42 K49 K50 K56 A14 A19 B03
e4*2001/116*0096*.. 88-191 205/55R16 M+S R37 V16 S01
88-191 215/55R16 A01 K42 K49 K50 K56 M+S
Saab 900, Saab 9-3 169 205/50R16 K42 K56 M+S A01 A02 A04
YS3D 85-151 205/50R16 K42 K56 A05 A08 A09
e4*95/54*0012*.., 85-151 225/45R16 K42 K56 A12 A14 A19
e4*98/14*0012*.. B03 V16 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55000904 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 7
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf ausreichenden Abstand zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern für Sommerbereifung ausgerüstet sind.
Bei Verwendung von M+S-Bereifung sind die Sonderräder nicht zulässig an Fahrzeugen, die
ausschließlich mit größeren und/oder breiteren Serienrädern für Winterbereifung ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55000904 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 7

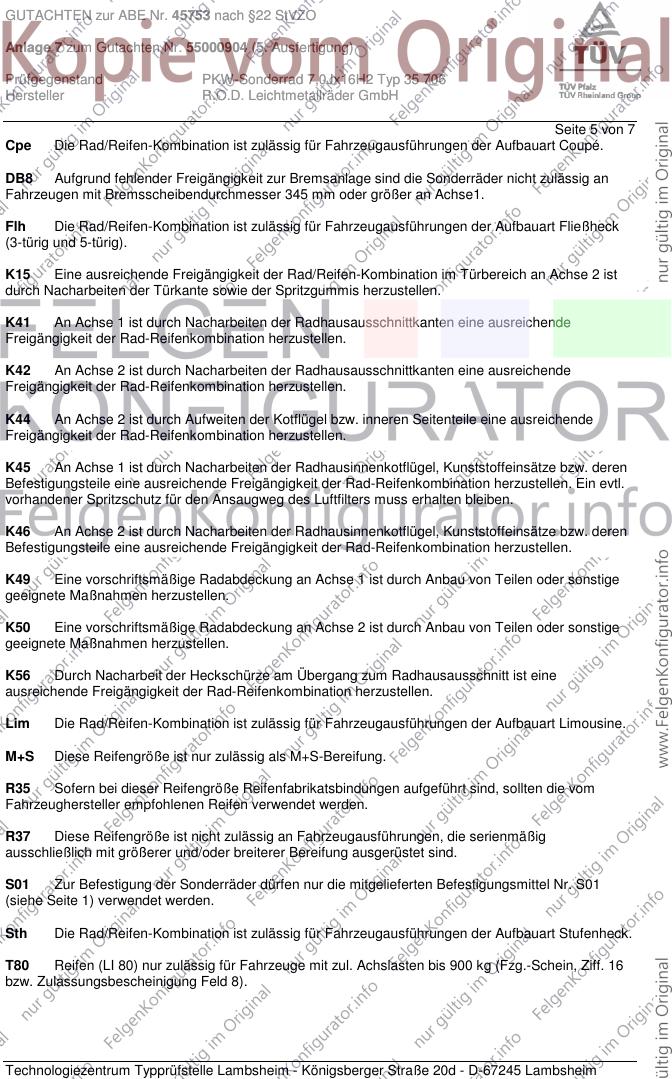

Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

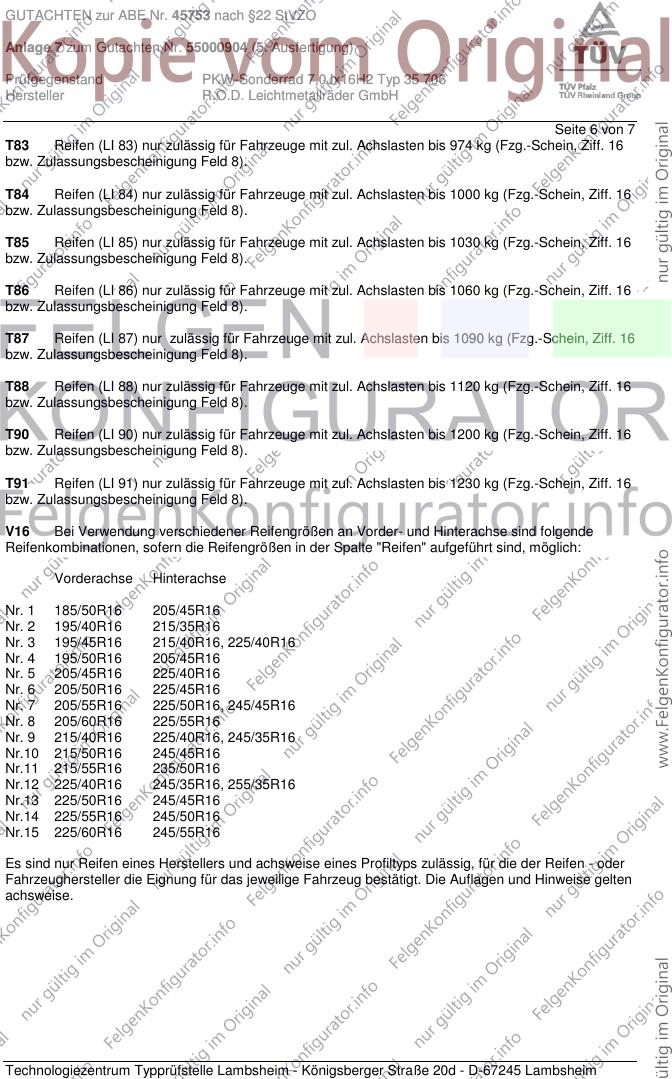

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55000904 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 7
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

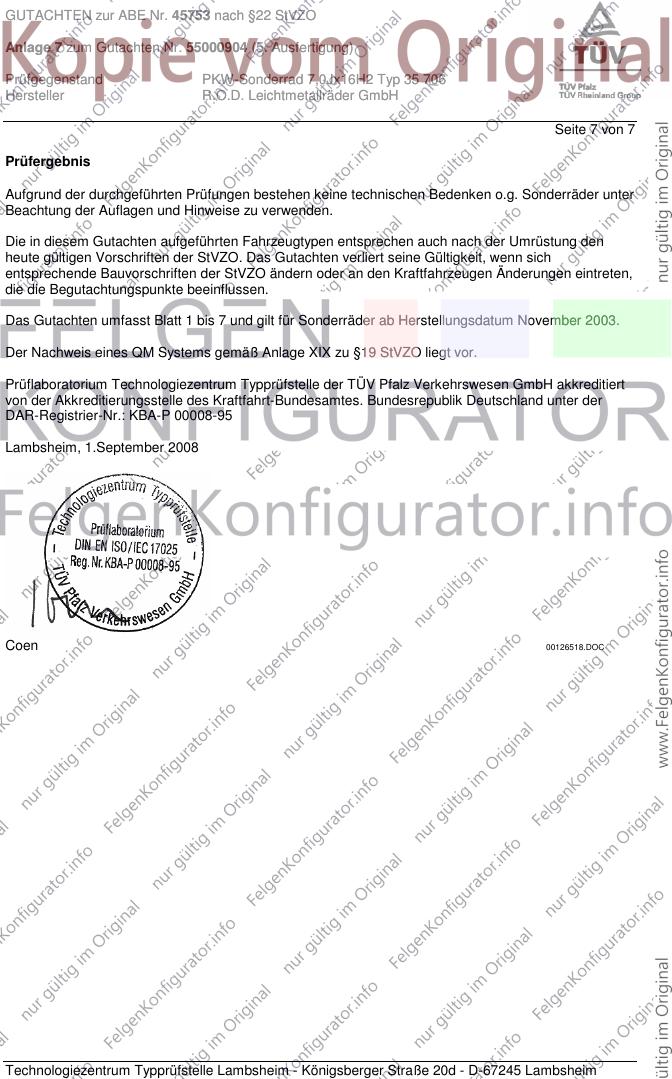

GUTACHTEN zur ABE Nr. 45753 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55000904 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ 35 706
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2003.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 1.September 2008
Coen 00126518.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
