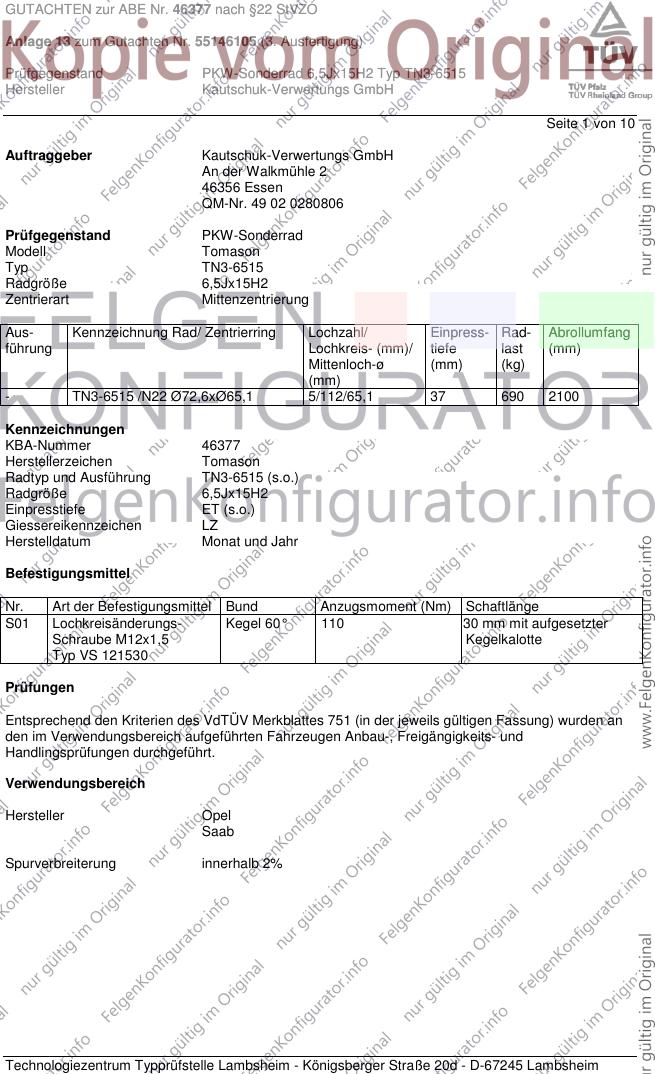

GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 10
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN3-6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN3-6515 /N22 Ø72,6xØ65,1 5/112/65,1 37 690 2100
Kennzeichnungen
KBA-Nummer 46377
Herstellerzeichen Tomason
Radtyp und Ausführung TN3-6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge
S01 Lochkreisänderungs- Kegel 60° 110 30 mm mit aufgesetzter
Schraube M12x1,5 Kegelkalotte
Typ VS 121530
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 10

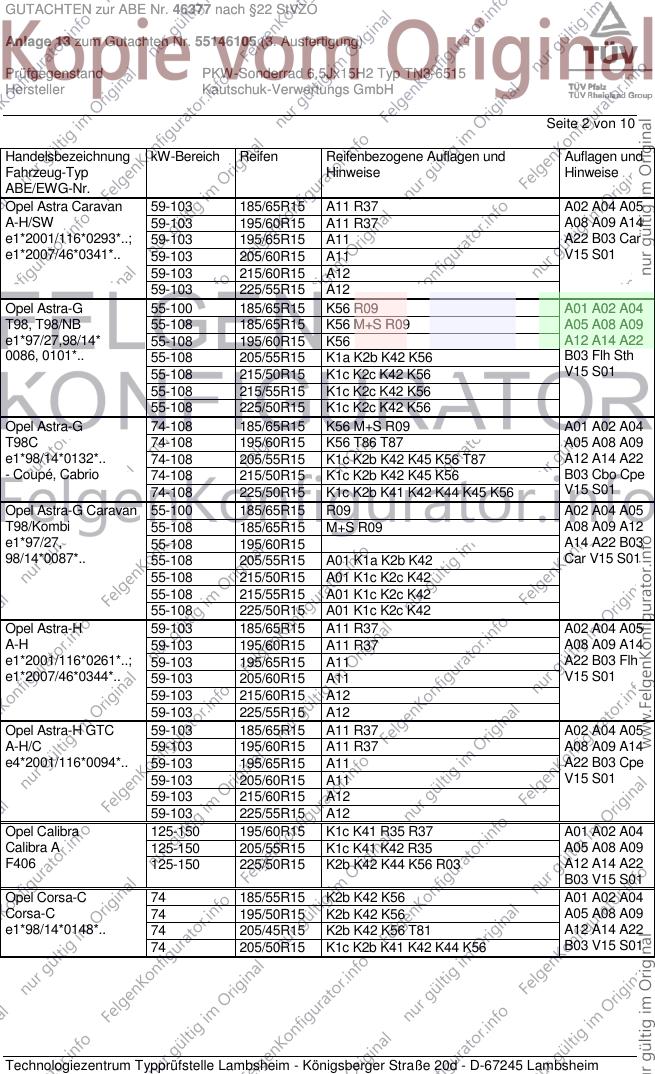

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra Caravan 59-103 185/65R15 A11 R37 A02 A04 A05
A-H/SW 59-103 195/60R15 A11 R37 A08 A09 A14
e1*2001/116*0293*..; 59-103 195/65R15 A11 A22 B03 Car
e1*2007/46*0341*.. 59-103 205/60R15 A11 V15 S01
59-103 215/60R15 A12
59-103 225/55R15 A12
Opel Astra-G 55-100 185/65R15 K56 R09 A01 A02 A04
T98, T98/NB 55-108 185/65R15 K56 M+S R09 A05 A08 A09
e1*97/27,98/14* 55-108 195/60R15 K56 A12 A14 A22
0086, 0101*.. 55-108 205/55R15 K1a K2b K42 K56 B03 Flh Sth
55-108 215/50R15 K1c K2c K42 K56 V15 S01
55-108 215/55R15 K1c K2c K42 K56
55-108 225/50R15 K1c K2c K42 K56
Opel Astra-G 74-108 185/65R15 K56 M+S R09 A01 A02 A04
T98C 74-108 195/60R15 K56 T86 T87 A05 A08 A09
e1*98/14*0132*.. 74-108 205/55R15 K1c K2b K42 K45 K56 T87 A12 A14 A22
- Coupé, Cabrio 74-108 215/50R15 K1c K2b K42 K45 K56 B03 Cbo Cpe
74-108 225/50R15 K1c K2b K41 K42 K44 K45 K56 V15 S01
Opel Astra-G Caravan 55-100 185/65R15 R09 A02 A04 A05
T98/Kombi 55-108 185/65R15 M+S R09 A08 A09 A12
e1*97/27, 55-108 195/60R15 A14 A22 B03
98/14*0087*.. 55-108 205/55R15 A01 K1a K2b K42 Car V15 S01
55-108 215/50R15 A01 K1c K2c K42
55-108 215/55R15 A01 K1c K2c K42
55-108 225/50R15 A01 K1c K2c K42
Opel Astra-H 59-103 185/65R15 A11 R37 A02 A04 A05
A-H 59-103 195/60R15 A11 R37 A08 A09 A14
e1*2001/116*0261*..; 59-103 195/65R15 A11 A22 B03 Flh
e1*2007/46*0344*.. 59-103 205/60R15 A11 V15 S01
59-103 215/60R15 A12
59-103 225/55R15 A12
Opel Astra-H GTC 59-103 185/65R15 A11 R37 A02 A04 A05
A-H/C 59-103 195/60R15 A11 R37 A08 A09 A14
e4*2001/116*0094*.. 59-103 195/65R15 A11 A22 B03 Cpe
59-103 205/60R15 A11 V15 S01
59-103 215/60R15 A12
59-103 225/55R15 A12
Opel Calibra 125-150 195/60R15 K1c K41 R35 R37 A01 A02 A04
Calibra A 125-150 205/55R15 K1c K41 K42 R35 A05 A08 A09
F406 125-150 225/50R15 K2b K42 K44 K56 R03 A12 A14 A22
B03 V15 S01
Opel Corsa-C 74 185/55R15 K2b K42 K56 A01 A02 A04
Corsa-C 74 195/50R15 K2b K42 K56 A05 A08 A09
e1*98/14*0148*.. 74 205/45R15 K2b K42 K56 T81 A12 A14 A22
74 205/50R15 K1c K2b K41 K42 K44 K56 B03 V15 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 10

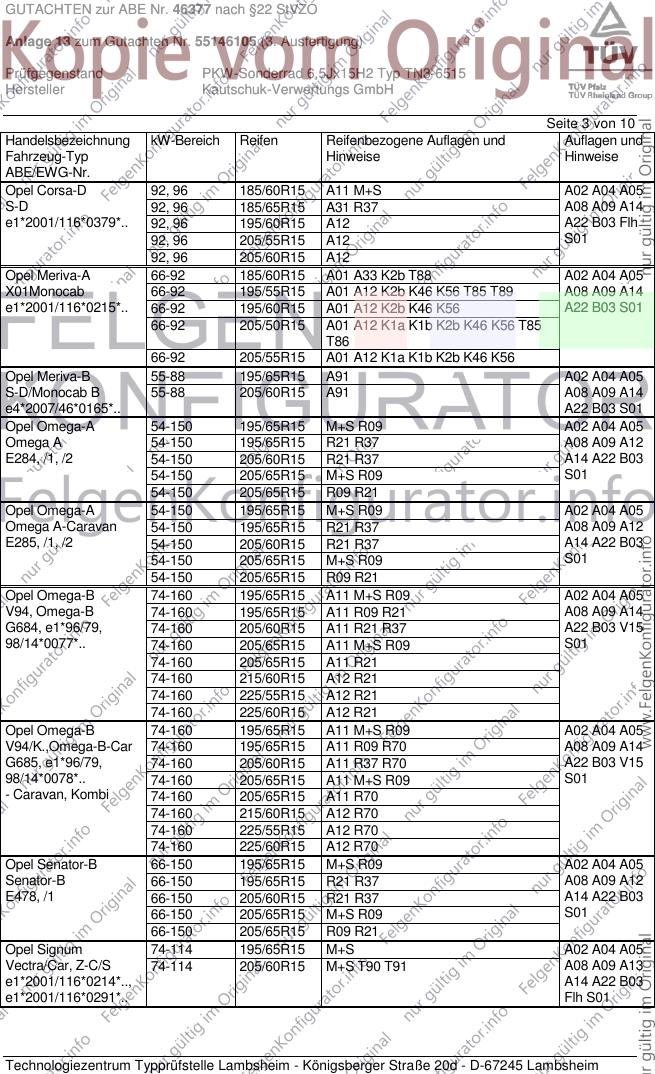

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-D 92, 96 185/60R15 A11 M+S A02 A04 A05
S-D 92, 96 185/65R15 A31 R37 A08 A09 A14
e1*2001/116*0379*.. 92, 96 195/60R15 A12 A22 B03 Flh
92, 96 205/55R15 A12 S01
92, 96 205/60R15 A12
Opel Meriva-A 66-92 185/60R15 A01 A33 K2b T88 A02 A04 A05
X01Monocab 66-92 195/55R15 A01 A12 K2b K46 K56 T85 T89 A08 A09 A14
e1*2001/116*0215*.. 66-92 195/60R15 A01 A12 K2b K46 K56 A22 B03 S01
66-92 205/50R15 A01 A12 K1a K1b K2b K46 K56 T85
T86
66-92 205/55R15 A01 A12 K1a K1b K2b K46 K56
Opel Meriva-B 55-88 195/65R15 A91 A02 A04 A05
S-D/Monocab B 55-88 205/60R15 A91 A08 A09 A14
e4*2007/46*0165*.. A22 B03 S01
Opel Omega-A 54-150 195/65R15 M+S R09 A02 A04 A05
Omega A 54-150 195/65R15 R21 R37 A08 A09 A12
E284, /1, /2 54-150 205/60R15 R21 R37 A14 A22 B03
54-150 205/65R15 M+S R09 S01
54-150 205/65R15 R09 R21
Opel Omega-A 54-150 195/65R15 M+S R09 A02 A04 A05
Omega A-Caravan 54-150 195/65R15 R21 R37 A08 A09 A12
E285, /1, /2 54-150 205/60R15 R21 R37 A14 A22 B03
54-150 205/65R15 M+S R09 S01
54-150 205/65R15 R09 R21
Opel Omega-B 74-160 195/65R15 A11 M+S R09 A02 A04 A05
V94, Omega-B 74-160 195/65R15 A11 R09 R21 A08 A09 A14
G684, e1*96/79, 74-160 205/60R15 A11 R21 R37 A22 B03 V15
98/14*0077*.. 74-160 205/65R15 A11 M+S R09 S01
74-160 205/65R15 A11 R21
74-160 215/60R15 A12 R21
74-160 225/55R15 A12 R21
74-160 225/60R15 A12 R21
Opel Omega-B 74-160 195/65R15 A11 M+S R09 A02 A04 A05
V94/K.,Omega-B-Car 74-160 195/65R15 A11 R09 R70 A08 A09 A14
G685, e1*96/79, 74-160 205/60R15 A11 R37 R70 A22 B03 V15
98/14*0078*.. 74-160 205/65R15 A11 M+S R09 S01
- Caravan, Kombi 74-160 205/65R15 A11 R70
74-160 215/60R15 A12 R70
74-160 225/55R15 A12 R70
74-160 225/60R15 A12 R70
Opel Senator-B 66-150 195/65R15 M+S R09 A02 A04 A05
Senator-B 66-150 195/65R15 R21 R37 A08 A09 A12
E478, /1 66-150 205/60R15 R21 R37 A14 A22 B03
66-150 205/65R15 M+S R09 S01
66-150 205/65R15 R09 R21
Opel Signum 74-114 195/65R15 M+S A02 A04 A05
Vectra/Car, Z-C/S 74-114 205/60R15 M+S T90 T91 A08 A09 A13
e1*2001/116*0214*.., A14 A22 B03
e1*2001/116*0291*.. Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 10

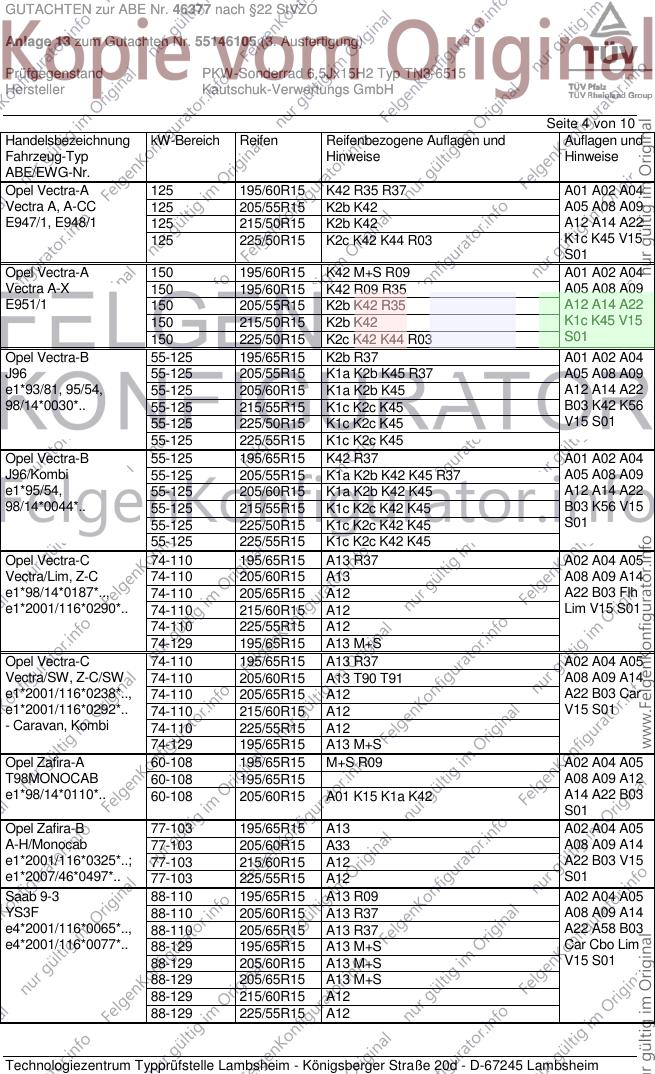

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-A 125 195/60R15 K42 R35 R37 A01 A02 A04
Vectra A, A-CC 125 205/55R15 K2b K42 A05 A08 A09
E947/1, E948/1 125 215/50R15 K2b K42 A12 A14 A22
125 225/50R15 K2c K42 K44 R03 K1c K45 V15
S01
Opel Vectra-A 150 195/60R15 K42 M+S R09 A01 A02 A04
Vectra A-X 150 195/60R15 K42 R09 R35 A05 A08 A09
E951/1 150 205/55R15 K2b K42 R35 A12 A14 A22
150 215/50R15 K2b K42 K1c K45 V15
150 225/50R15 K2c K42 K44 R03 S01
Opel Vectra-B 55-125 195/65R15 K2b R37 A01 A02 A04
J96 55-125 205/55R15 K1a K2b K45 R37 A05 A08 A09
e1*93/81, 95/54, 55-125 205/60R15 K1a K2b K45 A12 A14 A22
98/14*0030*.. 55-125 215/55R15 K1c K2c K45 B03 K42 K56
55-125 225/50R15 K1c K2c K45 V15 S01
55-125 225/55R15 K1c K2c K45
Opel Vectra-B 55-125 195/65R15 K42 R37 A01 A02 A04
J96/Kombi 55-125 205/55R15 K1a K2b K42 K45 R37 A05 A08 A09
e1*95/54, 55-125 205/60R15 K1a K2b K42 K45 A12 A14 A22
98/14*0044*.. 55-125 215/55R15 K1c K2c K42 K45 B03 K56 V15
55-125 225/50R15 K1c K2c K42 K45 S01
55-125 225/55R15 K1c K2c K42 K45
Opel Vectra-C 74-110 195/65R15 A13 R37 A02 A04 A05
Vectra/Lim, Z-C 74-110 205/60R15 A13 A08 A09 A14
e1*98/14*0187*.., 74-110 205/65R15 A12 A22 B03 Flh
e1*2001/116*0290*.. 74-110 215/60R15 A12 Lim V15 S01
74-110 225/55R15 A12
74-129 195/65R15 A13 M+S
Opel Vectra-C 74-110 195/65R15 A13 R37 A02 A04 A05
Vectra/SW, Z-C/SW 74-110 205/60R15 A13 T90 T91 A08 A09 A14
e1*2001/116*0238*.., 74-110 205/65R15 A12 A22 B03 Car
e1*2001/116*0292*.. 74-110 215/60R15 A12 V15 S01
- Caravan, Kombi 74-110 225/55R15 A12
74-129 195/65R15 A13 M+S
Opel Zafira-A 60-108 195/65R15 M+S R09 A02 A04 A05
T98MONOCAB 60-108 195/65R15 A08 A09 A12
e1*98/14*0110*.. 60-108 205/60R15 A01 K15 K1a K42 A14 A22 B03
S01
Opel Zafira-B 77-103 195/65R15 A13 A02 A04 A05
A-H/Monocab 77-103 205/60R15 A33 A08 A09 A14
e1*2001/116*0325*..; 77-103 215/60R15 A12 A22 B03 V15
e1*2007/46*0497*.. 77-103 225/55R15 A12 S01
Saab 9-3 88-110 195/65R15 A13 R09 A02 A04 A05
YS3F 88-110 205/60R15 A13 R37 A08 A09 A14
e4*2001/116*0065*.., 88-110 205/65R15 A13 R37 A22 A58 B03
e4*2001/116*0077*.. 88-129 195/65R15 A13 M+S Car Cbo Lim
88-129 205/60R15 A13 M+S V15 S01
88-129 205/65R15 A13 M+S
88-129 215/60R15 A12
88-129 225/55R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

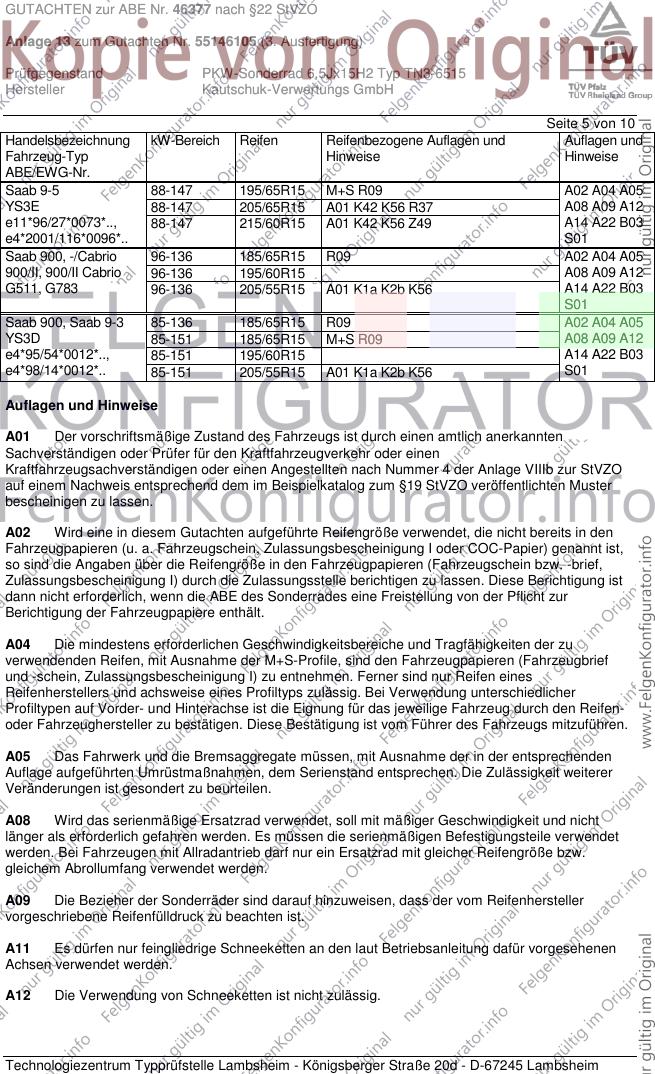

Saab 9-5 88-147 195/65R15 M+S R09 A02 A04 A05
YS3E 88-147 205/65R15 A01 K42 K56 R37 A08 A09 A12
e11*96/27*0073*.., 88-147 215/60R15 A01 K42 K56 Z49 A14 A22 B03
e4*2001/116*0096*.. S01
Saab 900, -/Cabrio 96-136 185/65R15 R09 A02 A04 A05
900/II, 900/II Cabrio 96-136 195/60R15 A08 A09 A12
G511, G783 96-136 205/55R15 A01 K1a K2b K56 A14 A22 B03
S01
Saab 900, Saab 9-3 85-136 185/65R15 R09 A02 A04 A05
YS3D 85-151 185/65R15 M+S R09 A08 A09 A12
e4*95/54*0012*.., 85-151 195/60R15 A14 A22 B03
e4*98/14*0012*.. 85-151 205/55R15 A01 K1a K2b K56 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 10

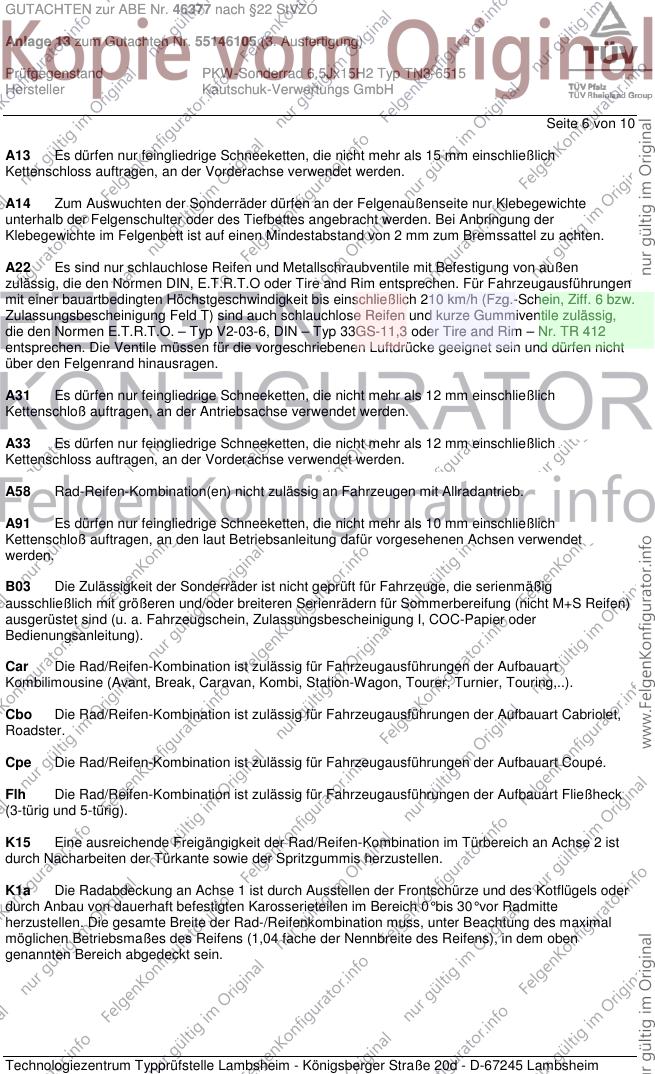

A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6, DIN – Typ 33GS-11,3 oder Tire and Rim – Nr. TR 412
entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K15 Eine ausreichende Freigängigkeit der Rad/Reifen-Kombination im Türbereich an Achse 2 ist
durch Nacharbeiten der Türkante sowie der Spritzgummis herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 10

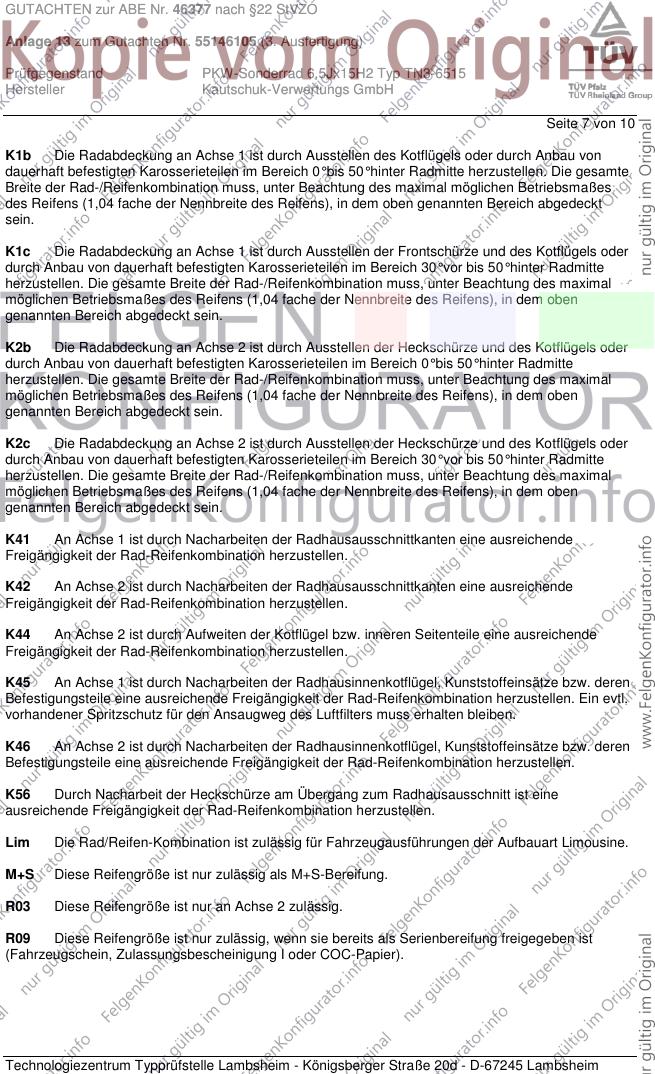

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 10

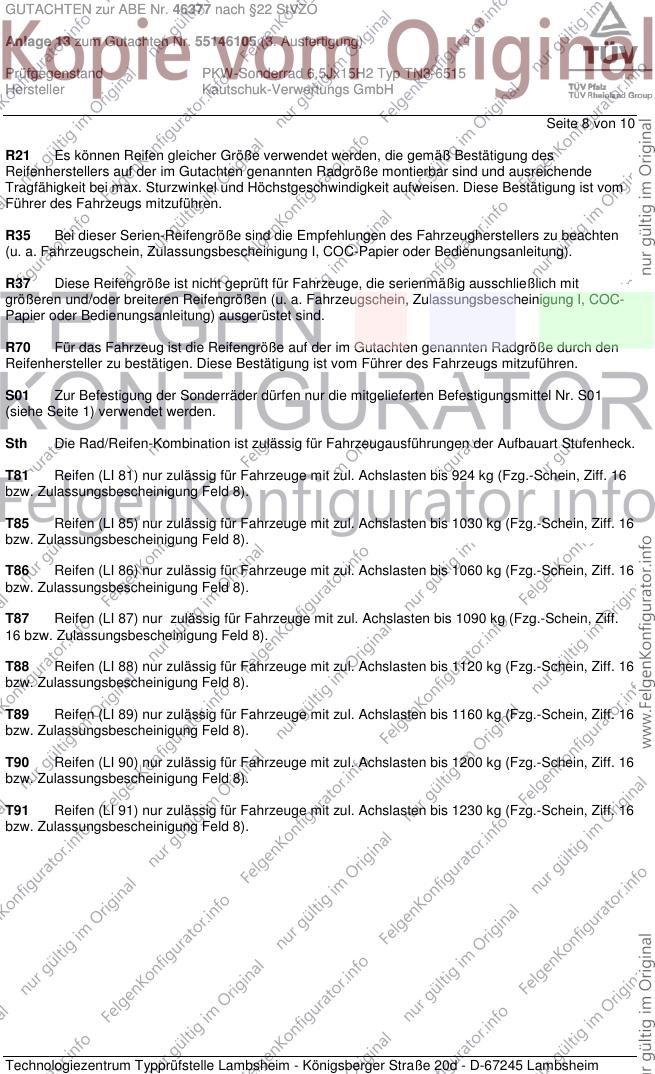

R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 10

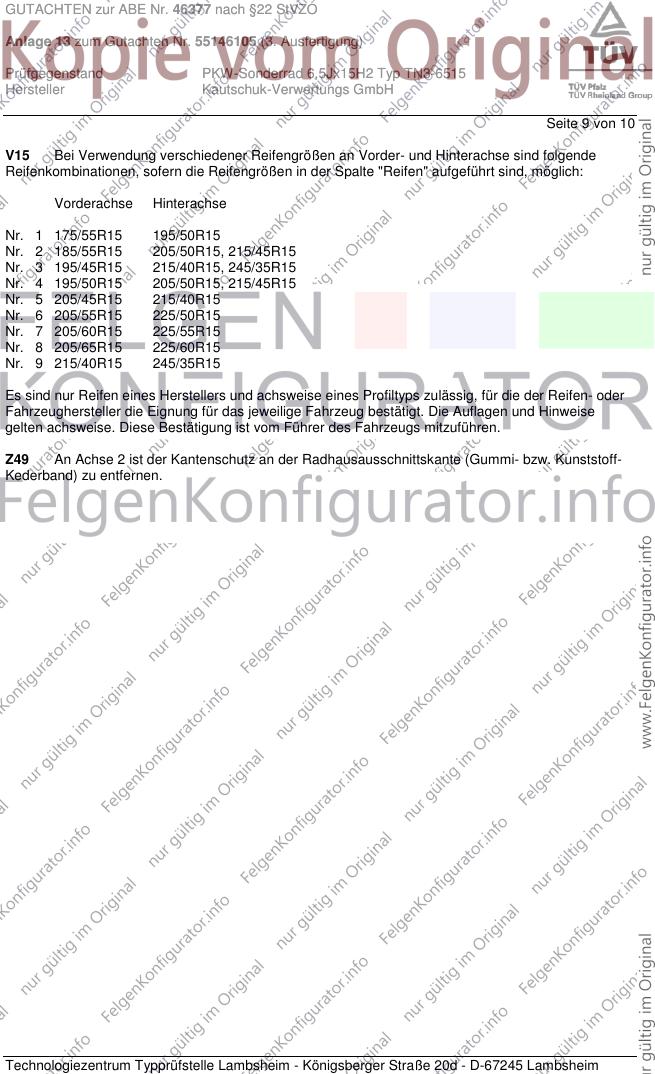

V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46377 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55146105 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ TN3-6515
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 10

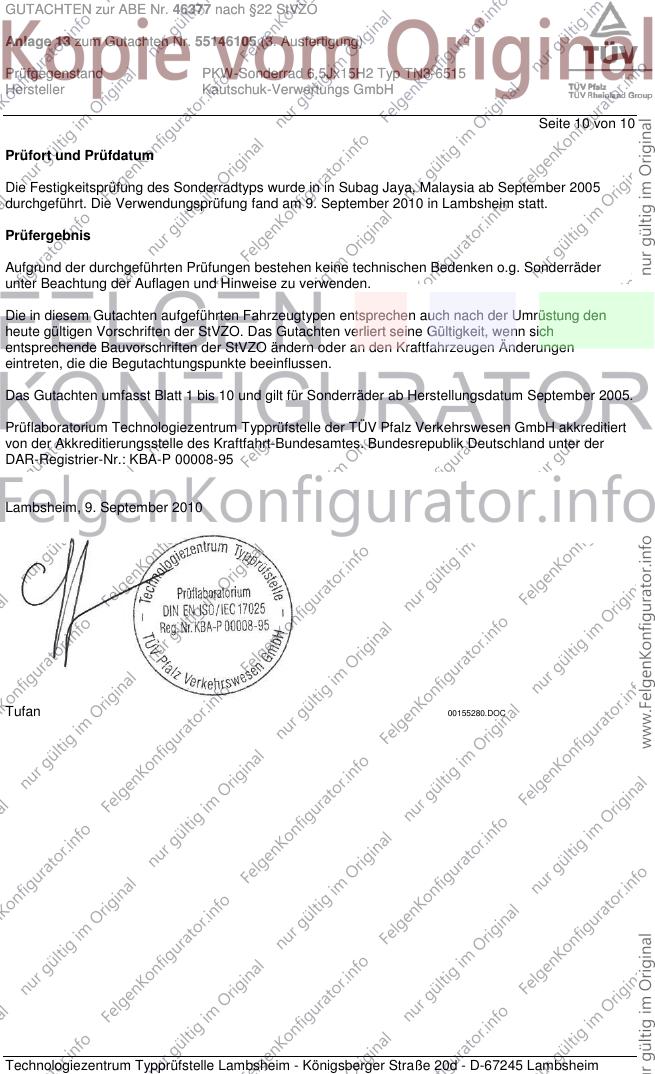

Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in in Subag Jaya, Malaysia ab September 2005
durchgeführt. Die Verwendungsprüfung fand am 9. September 2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 9. September 2010
Tufan 00155280.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
