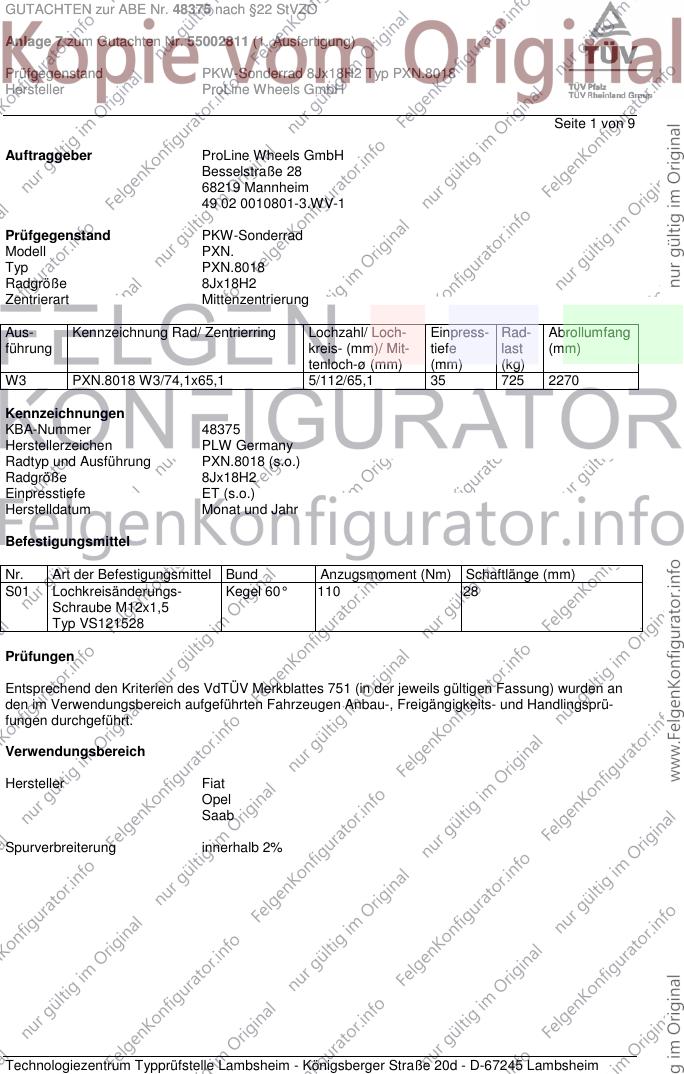

GUTACHTEN zur ABE Nr. 48375 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55002811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PXN.8018
Hersteller ProLine Wheels GmbH
Seite 1 von 9
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-3.WV-1
Prüfgegenstand PKW-Sonderrad
Modell PXN.
Typ PXN.8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W3 PXN.8018 W3/74,1x65,1 5/112/65,1 35 725 2270
Kennzeichnungen
KBA-Nummer 48375
Herstellerzeichen PLW Germany
Radtyp und Ausführung PXN.8018 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Lochkreisänderungs- Kegel 60° 110 28
Schraube M12x1,5
Typ VS121528
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

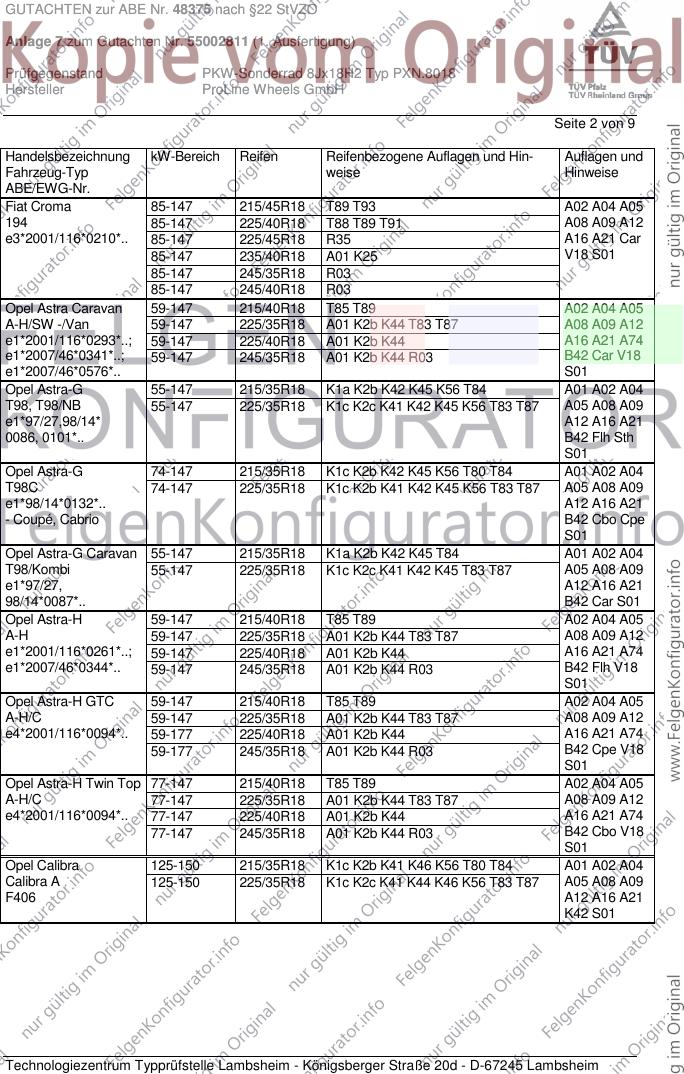

GUTACHTEN zur ABE Nr. 48375 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55002811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PXN.8018
Hersteller ProLine Wheels GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-147 215/45R18 T89 T93 A02 A04 A05
194 85-147 225/40R18 T88 T89 T91 A08 A09 A12
e3*2001/116*0210*.. 85-147 225/45R18 R35 A16 A21 Car
85-147 235/40R18 A01 K25 V18 S01
85-147 245/35R18 R03
85-147 245/40R18 R03
Opel Astra Caravan 59-147 215/40R18 T85 T89 A02 A04 A05
A-H/SW -/Van 59-147 225/35R18 A01 K2b K44 T83 T87 A08 A09 A12
e1*2001/116*0293*..; 59-147 225/40R18 A01 K2b K44 A16 A21 A74
e1*2007/46*0341*..; 59-147 245/35R18 A01 K2b K44 R03 B42 Car V18
e1*2007/46*0576*.. S01
Opel Astra-G 55-147 215/35R18 K1a K2b K42 K45 K56 T84 A01 A02 A04
T98, T98/NB 55-147 225/35R18 K1c K2c K41 K42 K45 K56 T83 T87 A05 A08 A09
e1*97/27,98/14* A12 A16 A21
0086, 0101*.. B42 Flh Sth
S01
Opel Astra-G 74-147 215/35R18 K1c K2b K42 K45 K56 T80 T84 A01 A02 A04
T98C 74-147 225/35R18 K1c K2b K41 K42 K45 K56 T83 T87 A05 A08 A09
e1*98/14*0132*.. A12 A16 A21
- Coupé, Cabrio B42 Cbo Cpe
S01
Opel Astra-G Caravan 55-147 215/35R18 K1a K2b K42 K45 T84 A01 A02 A04
T98/Kombi 55-147 225/35R18 K1c K2c K41 K42 K45 T83 T87 A05 A08 A09
e1*97/27, A12 A16 A21
98/14*0087*.. B42 Car S01
Opel Astra-H 59-147 215/40R18 T85 T89 A02 A04 A05
A-H 59-147 225/35R18 A01 K2b K44 T83 T87 A08 A09 A12
e1*2001/116*0261*..; 59-147 225/40R18 A01 K2b K44 A16 A21 A74
e1*2007/46*0344*.. 59-147 245/35R18 A01 K2b K44 R03 B42 Flh V18
S01
Opel Astra-H GTC 59-147 215/40R18 T85 T89 A02 A04 A05
A-H/C 59-147 225/35R18 A01 K2b K44 T83 T87 A08 A09 A12
e4*2001/116*0094*.. 59-177 225/40R18 A01 K2b K44 A16 A21 A74
59-177 245/35R18 A01 K2b K44 R03 B42 Cpe V18
S01
Opel Astra-H Twin Top 77-147 215/40R18 T85 T89 A02 A04 A05
A-H/C 77-147 225/35R18 A01 K2b K44 T83 T87 A08 A09 A12
e4*2001/116*0094*.. 77-147 225/40R18 A01 K2b K44 A16 A21 A74
77-147 245/35R18 A01 K2b K44 R03 B42 Cbo V18
S01
Opel Calibra 125-150 215/35R18 K1c K2b K41 K46 K56 T80 T84 A01 A02 A04
Calibra A 125-150 225/35R18 K1c K2c K41 K44 K46 K56 T83 T87 A05 A08 A09
F406 A12 A16 A21
K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

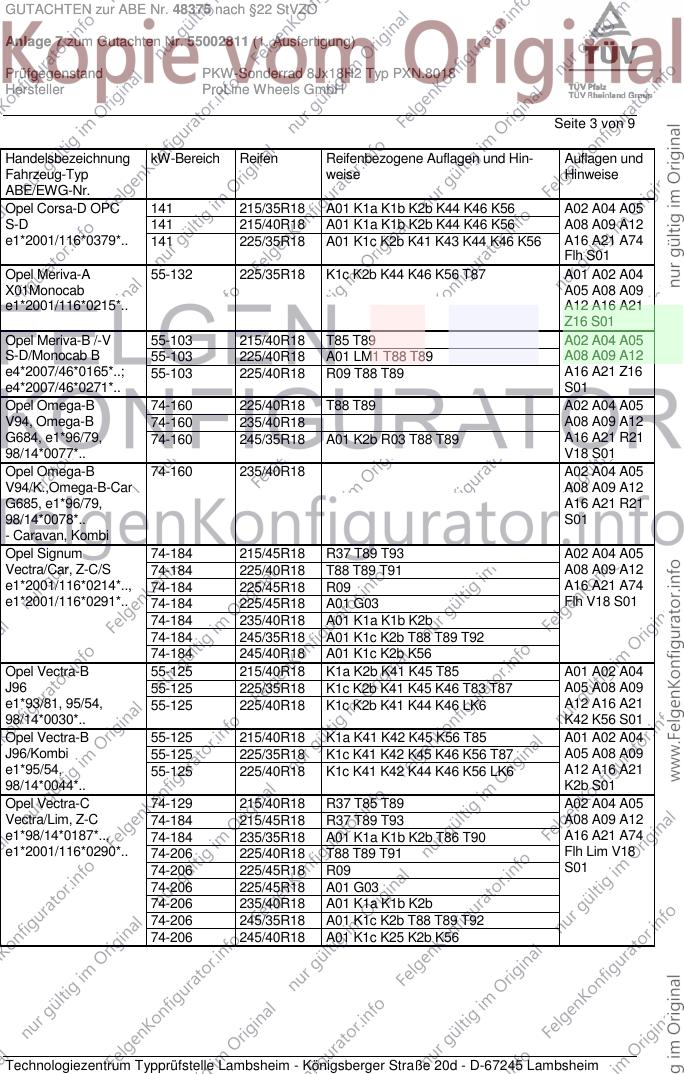

GUTACHTEN zur ABE Nr. 48375 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55002811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PXN.8018
Hersteller ProLine Wheels GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Corsa-D OPC 141 215/35R18 A01 K1a K1b K2b K44 K46 K56 A02 A04 A05
S-D 141 215/40R18 A01 K1a K1b K2b K44 K46 K56 A08 A09 A12
e1*2001/116*0379*.. 141 225/35R18 A01 K1c K2b K41 K43 K44 K46 K56 A16 A21 A74
Flh S01
Opel Meriva-A 55-132 225/35R18 K1c K2b K44 K46 K56 T87 A01 A02 A04
X01Monocab A05 A08 A09
e1*2001/116*0215*.. A12 A16 A21
Z16 S01
Opel Meriva-B /-V 55-103 215/40R18 T85 T89 A02 A04 A05
S-D/Monocab B 55-103 225/40R18 A01 LM1 T88 T89 A08 A09 A12
e4*2007/46*0165*..; 55-103 225/40R18 R09 T88 T89 A16 A21 Z16
e4*2007/46*0271*.. S01
Opel Omega-B 74-160 225/40R18 T88 T89 A02 A04 A05
V94, Omega-B 74-160 235/40R18 A08 A09 A12
G684, e1*96/79, 74-160 245/35R18 A01 K2b R03 T88 T89 A16 A21 R21
98/14*0077*.. V18 S01
Opel Omega-B 74-160 235/40R18 A02 A04 A05
V94/K.,Omega-B-Car A08 A09 A12
G685, e1*96/79, A16 A21 R21
98/14*0078*.. S01
- Caravan, Kombi
Opel Signum 74-184 215/45R18 R37 T89 T93 A02 A04 A05
Vectra/Car, Z-C/S 74-184 225/40R18 T88 T89 T91 A08 A09 A12
e1*2001/116*0214*.., 74-184 225/45R18 R09 A16 A21 A74
e1*2001/116*0291*.. 74-184 225/45R18 A01 G03 Flh V18 S01
74-184 235/40R18 A01 K1a K1b K2b
74-184 245/35R18 A01 K1c K2b T88 T89 T92
74-184 245/40R18 A01 K1c K2b K56
Opel Vectra-B 55-125 215/40R18 K1a K2b K41 K45 T85 A01 A02 A04
J96 55-125 225/35R18 K1c K2b K41 K45 K46 T83 T87 A05 A08 A09
e1*93/81, 95/54, 55-125 225/40R18 K1c K2b K41 K44 K46 LK6 A12 A16 A21
98/14*0030*.. K42 K56 S01
Opel Vectra-B 55-125 215/40R18 K1a K41 K42 K45 K56 T85 A01 A02 A04
J96/Kombi 55-125 225/35R18 K1c K41 K42 K45 K46 K56 T87 A05 A08 A09
e1*95/54, 55-125 225/40R18 K1c K41 K42 K44 K46 K56 LK6 A12 A16 A21
98/14*0044*.. K2b S01
Opel Vectra-C 74-129 215/40R18 R37 T85 T89 A02 A04 A05
Vectra/Lim, Z-C 74-184 215/45R18 R37 T89 T93 A08 A09 A12
e1*98/14*0187*.., 74-184 235/35R18 A01 K1a K1b K2b T86 T90 A16 A21 A74
e1*2001/116*0290*.. 74-206 225/40R18 T88 T89 T91 Flh Lim V18
74-206 225/45R18 R09 S01
74-206 225/45R18 A01 G03
74-206 235/40R18 A01 K1a K1b K2b
74-206 245/35R18 A01 K1c K2b T88 T89 T92
74-206 245/40R18 A01 K1c K25 K2b K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48375 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55002811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PXN.8018
Hersteller ProLine Wheels GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Vectra-C 74-129 215/40R18 R37 T89 A02 A04 A05
Vectra/SW, Z-C/SW 74-184 215/45R18 R37 T89 T93 A08 A09 A12
e1*2001/116*0238*.., 74-206 225/40R18 T88 T89 T91 A16 A21 A74
e1*2001/116*0292*.. 74-206 225/45R18 R09 Car V18 S01
- Caravan, Kombi 74-206 225/45R18 A01 G03
74-206 235/40R18 A01 K1a K1b K2b
74-206 245/35R18 A01 K1c K2b T88 T89 T92
74-206 245/40R18 A01 K1c K2b K56
Opel Zafira-B 69-177 225/40R18 T88 T89 T91 T92 A02 A04 A05
A-H/Monocab /-V 74-147 215/40R18 R37 T85 T89 A08 A09 A12
e1*2001/116*0325*..; A16 A21 A74
e1*2007/46*0497*..: B42 S01
e1*2007/46*0595*..
Saab 9-3 88-129 215/40R18 R37 T89 A02 A04 A05
YS3F 88-206 225/40R18 T89 T91 A08 A09 A12
e4*2001/116*0065*.., 88-206 225/45R18 A01 G03 LK6 A16 A21 A58
e4*2001/116*0077*.. 88-206 225/45R18 R09 R35 A74 Car Cbo
88-206 235/40R18 A01 K1a K1b K25 K2b K56 KOV Lim V18
88-206 245/35R18 A01 K2b K56 R03 S01
Saab 9-5 88-184 215/45R18 K42 K56 R37 T89 T93 Z49 A01 A02 A04
YS3E 88-191 225/40R18 K42 K56 T89 T91 Z49 A05 A08 A09
e11*96/27*0073*.., 88-191 235/40R18 K42 K56 Z49 A12 A16 A21
e4*2001/116*0096*.. K1a K2b S01
Saab 900, Saab 9-3 169 225/40R18 K1a K2b K42 K56 A01 A02 A04
YS3D 85-169 225/35R18 K1a K2b K42 K56 T83 T87 A05 A08 A09
e4*95/54*0012*.., A12 A16 A21
e4*98/14*0012*.. S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48375 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55002811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PXN.8018
Hersteller ProLine Wheels GmbH
Seite 5 von 9
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A74 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
können auch die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit Elekt-
ronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-, Fahrzeug-
oder Sonderradherstellers unbedingt zu beachten!
B42 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 280 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48375 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55002811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PXN.8018
Hersteller ProLine Wheels GmbH

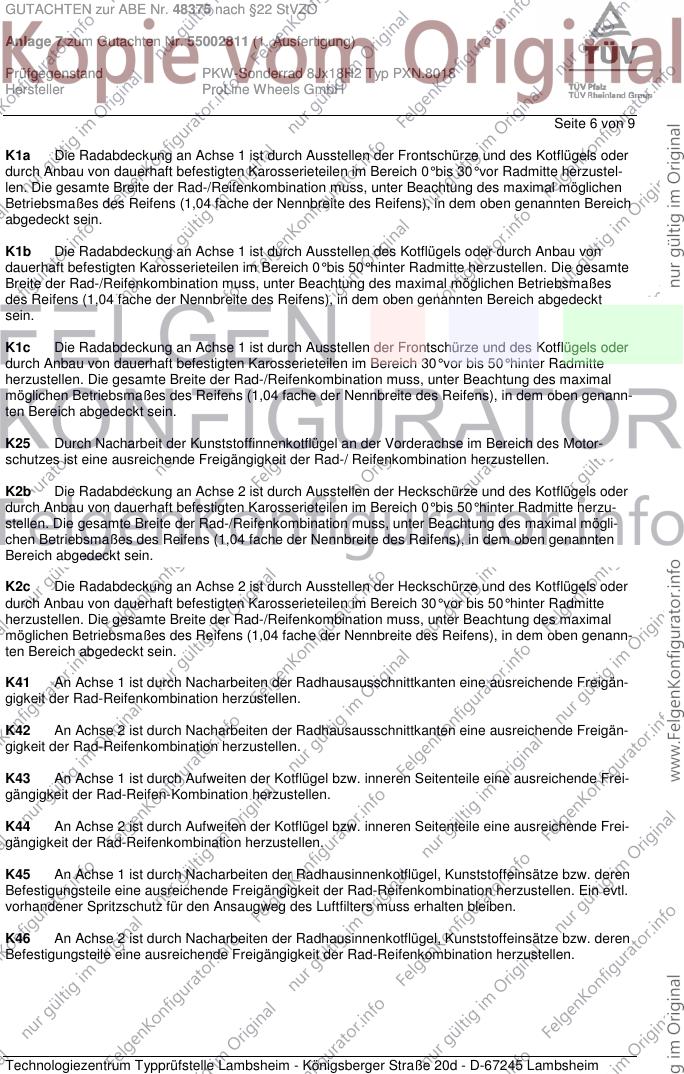

Seite 6 von 9
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48375 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55002811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PXN.8018
Hersteller ProLine Wheels GmbH

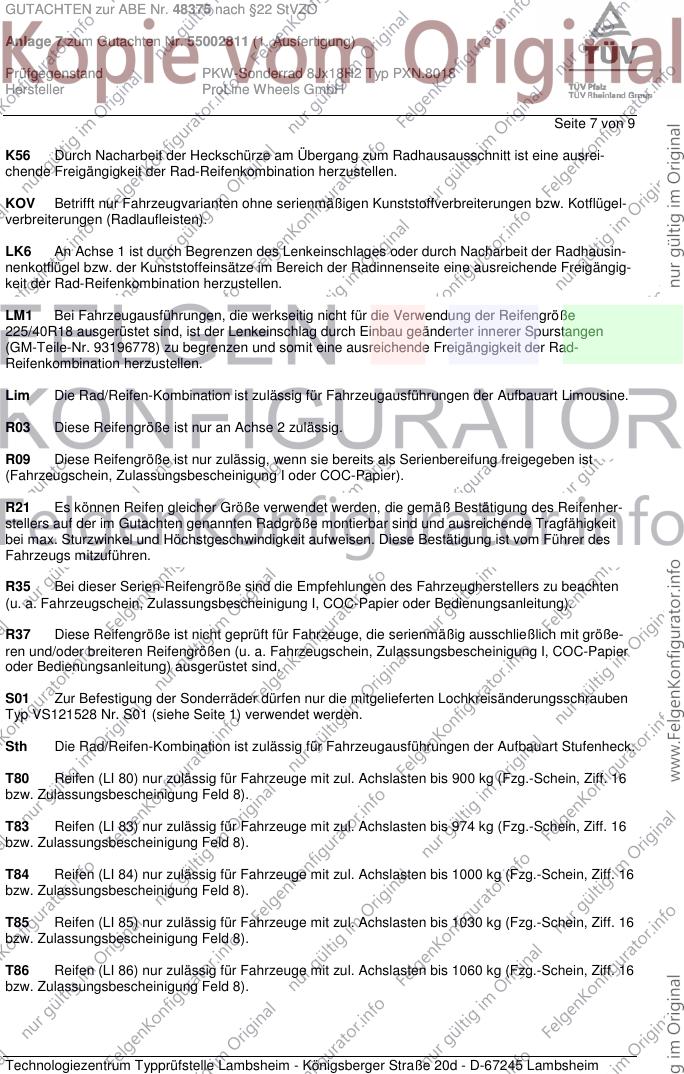

Seite 7 von 9
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Lochkreisänderungsschrauben
Typ VS121528 Nr. S01 (siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48375 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55002811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PXN.8018
Hersteller ProLine Wheels GmbH
Seite 8 von 9
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18, 265/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48375 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55002811 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PXN.8018
Hersteller ProLine Wheels GmbH

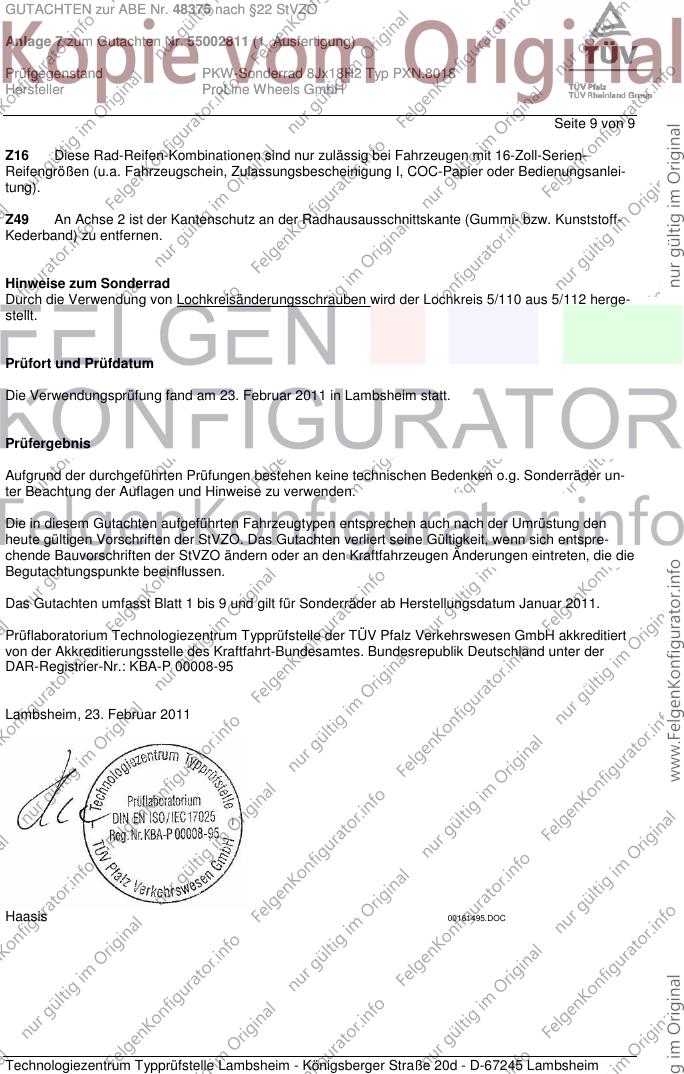

Seite 9 von 9
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Hinweise zum Sonderrad
Durch die Verwendung von Lochkreisänderungsschrauben wird der Lochkreis 5/110 aus 5/112 herge-
stellt.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 23. Februar 2011
Haasis 00161495.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
