Gutachten 366-0169-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 35 PEUGEOT Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.10.2011
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : PEUGEOT
Raddaten:
Radgröße nach Norm : 5 1/2 J X 14 H2 Einpreßtiefe (mm) : 16
Lochkreis (mm)/Lochzahl : 108/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREH3SA16D6 PCD108 ET16 ohne 65,1 560 1890 10/09
51
TREH3SA16W6 PCD108 ET16 ohne 65,1 560 1890 03/09
51
TREH3SA16651 PCD108 ET16 ohne 65,1 560 1890 05/09
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm,
für Typ : G*RHY; 5*DJY*; 5*KFX; G*NFU; 5*KFW; 5*RHY; G*9HX*;
M59; G*WJY; 5*HFX*; G*9HW*; M 59 GN; 5*WJZ; 5*LFX; 5*HDZ;
5*WJY*; M 59 GL; G*KFW; 5*NFU*
Zubehör : AEZ Artikel-Nr. ZJP7
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, für Typ : 1*HDZ;
1*NFW; 2*HFY; 2*****; 2; 2*HFZ; 2*WJY; 1*VJZ; 2*KFW*; 2*NFU*;
1*HDZ*; 1*NFZ; 7; 7D; K*****; 2*KFX; 2*8HX*; 8*BFZ; 1*HDY;
1*HFX*; 2*NFZ*; 2*WJZ; 8*DHW; 1 A; 2*RHY; 8*LFY; 8*LFX; 2*HFX;
1*VJY; 1*VJX; 1*KFX; 2*KFU*; 2*8HZ*; 7A
Zubehör : AEZ Artikel-Nr. ZJF1 ww. ZJP2
Anzugsmoment der Befestigungsteile : 90 Nm
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 35 PEUGEOT Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.10.2011
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: PEUGEOT PARTNER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G*KFW e2*2001/116*0279*. 44 - 80 175/65R14 51G Pkw geschlossen;
G*NFU e2*2001/116*0280*. 175/70R14 51G Lkw geschl.Kasten
G*RHY e2*2001/116*0282*. (Serie);
G*WJY e2*2001/116*0281*. Frontantrieb;
G*9HW* e2*2001/116*0337*.. 10B; 11G; 11H; 12A;
G*9HX* e2*2001/116*0322*.. 51A; 54F; 71C; 71K;
M 59 GL L162 721; 725; 73C; 74A;
M 59 GN L163 74H; 744; 76J
M59 L083
5*DJY* e2*93/81*0062*..
5*HDZ e2*93/81*0060*..,
e2*98/14*0060*..
5*HFX* e2*98/14*0228*..
5*KFW e2*98/14*0229*..
5*KFX e2*93/81*0061*..,
e2*98/14*0061*..
5*LFX e2*93/81*0133*..,
e2*98/14*0133*..
5*NFU* e2*98/14*0230*..
5*RHY e2*98/14*0202*..
5*WJY* e2*98/14*0231*..
5*WJZ e2*93/81*0182*..,
e2*98/14*0182*..
Verkaufsbezeichnung: PEUGEOT 1007
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K***** e2*2001/116*0300*.. 50 - 54 175/65R14 82 10B; 11B; 11G; 11H;
185/60R14 82 12A; 51A; 71C; 71K;
195/60R14 86 721; 725; 73C; 74A;
195/65R14 89 74H; 744; 76J
Verkaufsbezeichnung: PEUGEOT 106
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1A G128 33 - 65 165/65R14-78 11A; 54A Pkw geschlossen;
175/60R14-78 11A; 54A Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 35 PEUGEOT Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.10.2011
__________________________________________________________________________________________________________________

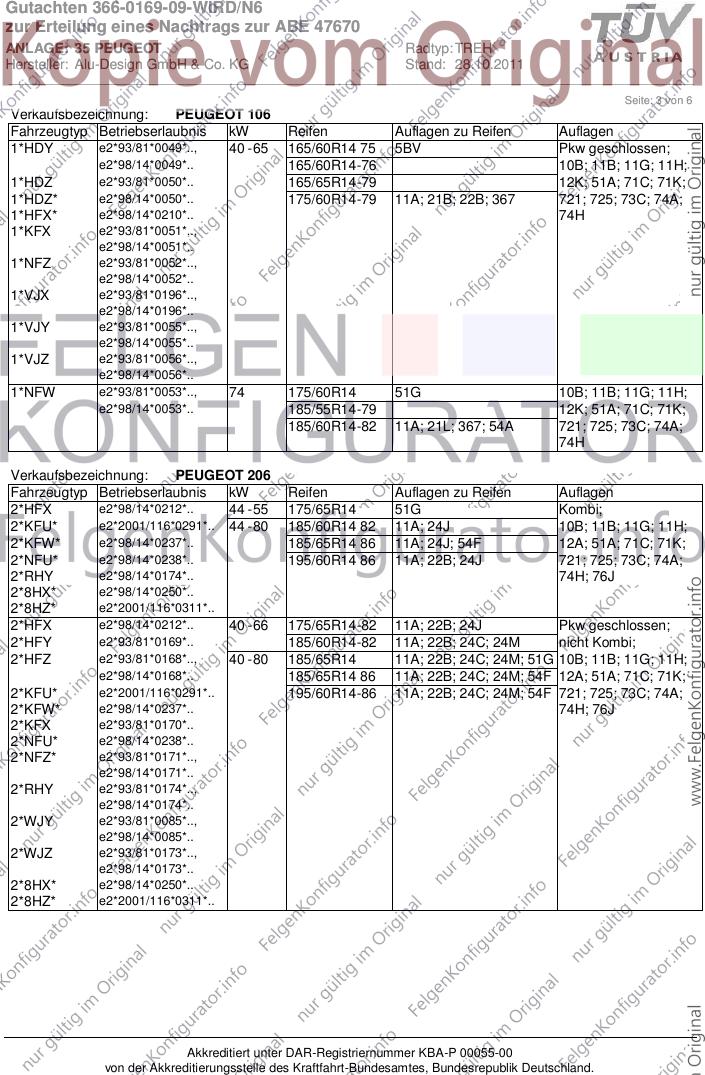

Seite: 3 von 6
Verkaufsbezeichnung: PEUGEOT 106
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1*HDY e2*93/81*0049*.., 40 - 65 165/60R14 75 5BV Pkw geschlossen;
e2*98/14*0049*.. 165/60R14-76 10B; 11B; 11G; 11H;
1*HDZ e2*93/81*0050*.. 165/65R14-79 12K; 51A; 71C; 71K;
1*HDZ* e2*98/14*0050*.. 175/60R14-79 11A; 21B; 22B; 367 721; 725; 73C; 74A;
1*HFX* e2*98/14*0210*.. 74H
1*KFX e2*93/81*0051*..,
e2*98/14*0051*..
1*NFZ e2*93/81*0052*..,
e2*98/14*0052*..
1*VJX e2*93/81*0196*..,
e2*98/14*0196*..
1*VJY e2*93/81*0055*..,
e2*98/14*0055*..
1*VJZ e2*93/81*0056*..,
e2*98/14*0056*..
1*NFW e2*93/81*0053*.., 74 175/60R14 51G 10B; 11B; 11G; 11H;
e2*98/14*0053*.. 185/55R14-79 12K; 51A; 71C; 71K;
185/60R14-82 11A; 21L; 367; 54A 721; 725; 73C; 74A;
74H
Verkaufsbezeichnung: PEUGEOT 206
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2*HFX e2*98/14*0212*.. 44 - 55 175/65R14 51G Kombi;
2*KFU* e2*2001/116*0291*.. 44 - 80 185/60R14 82 11A; 24J 10B; 11B; 11G; 11H;
2*KFW* e2*98/14*0237*.. 185/65R14 86 11A; 24J; 54F 12A; 51A; 71C; 71K;
2*NFU* e2*98/14*0238*.. 195/60R14 86 11A; 22B; 24J 721; 725; 73C; 74A;
2*RHY e2*98/14*0174*.. 74H; 76J
2*8HX* e2*98/14*0250*..
2*8HZ* e2*2001/116*0311*..
2*HFX e2*98/14*0212*.. 40 - 66 175/65R14-82 11A; 22B; 24J Pkw geschlossen;
2*HFY e2*93/81*0169*.. 185/60R14-82 11A; 22B; 24C; 24M nicht Kombi;
2*HFZ e2*93/81*0168*.., 40 - 80 185/65R14 11A; 22B; 24C; 24M; 51G 10B; 11B; 11G; 11H;
e2*98/14*0168*.. 185/65R14 86 11A; 22B; 24C; 24M; 54F 12A; 51A; 71C; 71K;
2*KFU* e2*2001/116*0291*.. 195/60R14-86 11A; 22B; 24C; 24M; 54F 721; 725; 73C; 74A;
2*KFW* e2*98/14*0237*.. 74H; 76J
2*KFX e2*93/81*0170*..
2*NFU* e2*98/14*0238*..
2*NFZ* e2*93/81*0171*..,
e2*98/14*0171*..
2*RHY e2*93/81*0174*..,
e2*98/14*0174*..
2*WJY e2*93/81*0085*..,
e2*98/14*0085*..
2*WJZ e2*93/81*0173*..,
e2*98/14*0173*..
2*8HX* e2*98/14*0250*..
2*8HZ* e2*2001/116*0311*..
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 35 PEUGEOT Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.10.2011
__________________________________________________________________________________________________________________

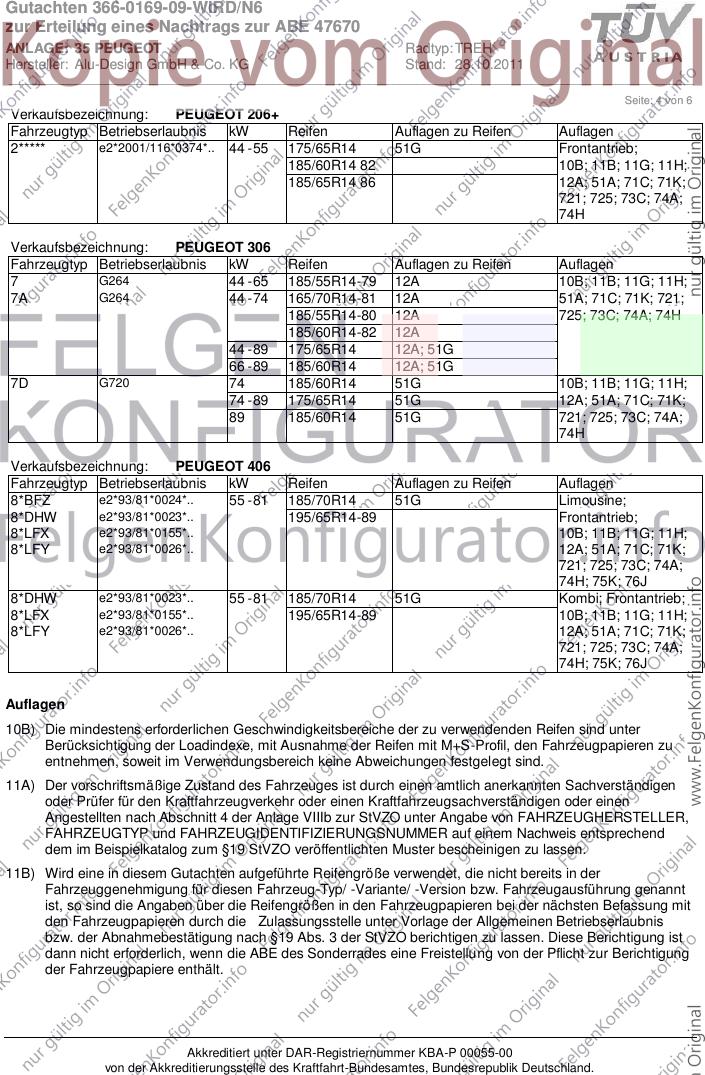

Seite: 4 von 6
Verkaufsbezeichnung: PEUGEOT 206+
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2***** e2*2001/116*0374*.. 44 - 55 175/65R14 51G Frontantrieb;
185/60R14 82 10B; 11B; 11G; 11H;
185/65R14 86 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H
Verkaufsbezeichnung: PEUGEOT 306
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7 G264 44 - 65 185/55R14-79 12A 10B; 11B; 11G; 11H;
7A G264 44 - 74 165/70R14-81 12A 51A; 71C; 71K; 721;
185/55R14-80 12A 725; 73C; 74A; 74H
185/60R14-82 12A
44 - 89 175/65R14 12A; 51G
66 - 89 185/60R14 12A; 51G
7D G720 74 185/60R14 51G 10B; 11B; 11G; 11H;
74 - 89 175/65R14 51G 12A; 51A; 71C; 71K;
89 185/60R14 51G 721; 725; 73C; 74A;
74H
Verkaufsbezeichnung: PEUGEOT 406
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8*BFZ e2*93/81*0024*.. 55 - 81 185/70R14 51G Limousine;
8*DHW e2*93/81*0023*.. 195/65R14-89 Frontantrieb;
8*LFX e2*93/81*0155*.. 10B; 11B; 11G; 11H;
8*LFY e2*93/81*0026*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 75K; 76J
8*DHW e2*93/81*0023*.. 55 - 81 185/70R14 51G Kombi; Frontantrieb;
8*LFX e2*93/81*0155*.. 195/65R14-89 10B; 11B; 11G; 11H;
8*LFY e2*93/81*0026*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 75K; 76J
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 35 PEUGEOT Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.10.2011
__________________________________________________________________________________________________________________

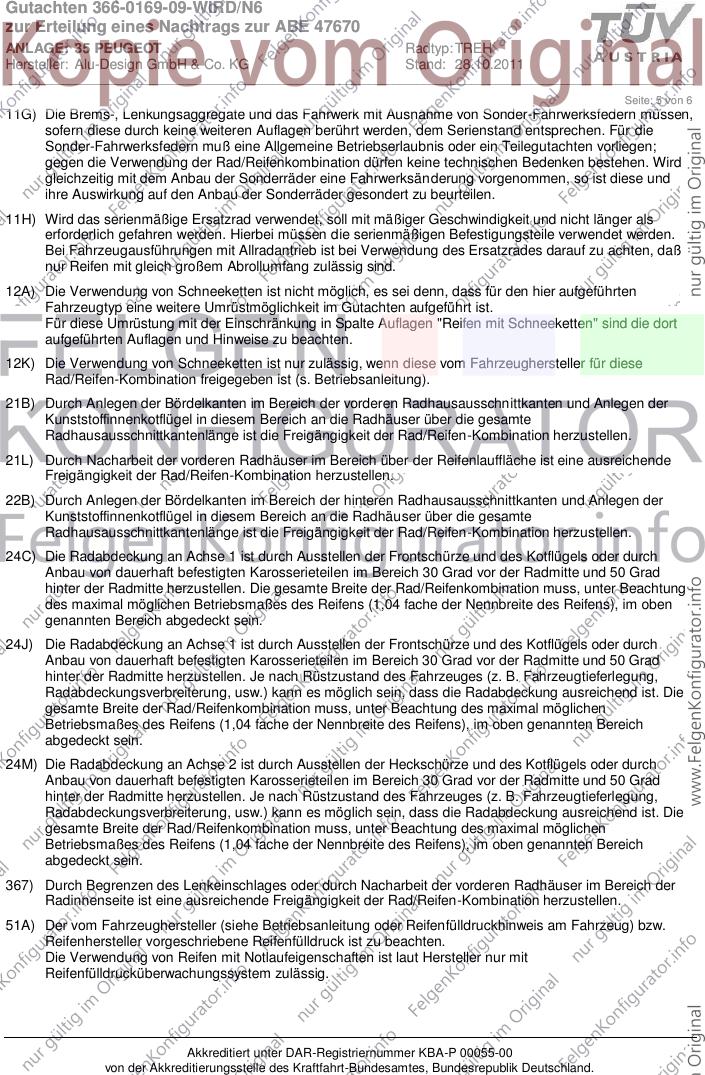

Seite: 5 von 6
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der Bördelkanten im Bereich der vorderen Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der Bördelkanten im Bereich der hinteren Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0169-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47670
ANLAGE: 35 PEUGEOT Radtyp: TREH
Hersteller: Alu-Design GmbH & Co. KG Stand: 28.10.2011
__________________________________________________________________________________________________________________
Seite: 6 von 6
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5BV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 774kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
75K) Die Verwendung dieser Radgröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
76J) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 15-Zoll-Rädern ausgerüstet sind.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
