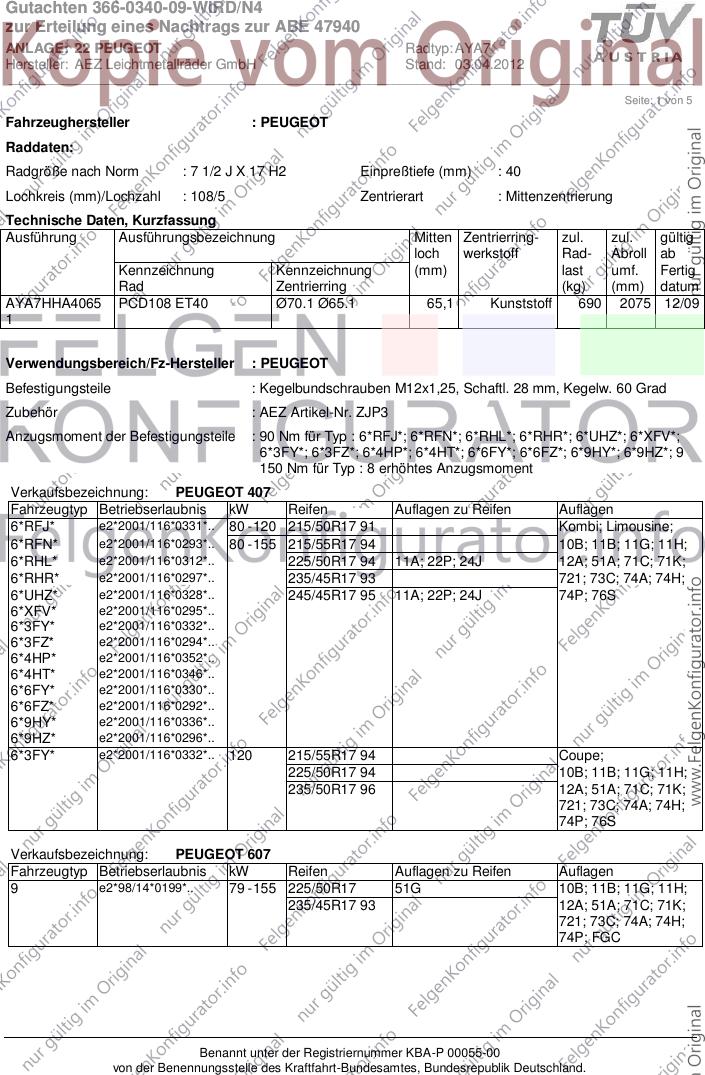

Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 22 PEUGEOT Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________
Seite: 1 von 5
Fahrzeughersteller : PEUGEOT
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AYA7HHA4065 PCD108 ET40 Ø70.1 Ø65.1 65,1 Kunststoff 690 2075 12/09
1
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJP3
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : 6*RFJ*; 6*RFN*; 6*RHL*; 6*RHR*; 6*UHZ*; 6*XFV*;
6*3FY*; 6*3FZ*; 6*4HP*; 6*4HT*; 6*6FY*; 6*6FZ*; 6*9HY*; 6*9HZ*; 9
150 Nm für Typ : 8 erhöhtes Anzugsmoment
Verkaufsbezeichnung: PEUGEOT 407
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6*RFJ* e2*2001/116*0331*.. 80 - 120 215/50R17 91 Kombi; Limousine;
6*RFN* e2*2001/116*0293*.. 80 - 155 215/55R17 94 10B; 11B; 11G; 11H;
6*RHL* e2*2001/116*0312*.. 225/50R17 94 11A; 22P; 24J 12A; 51A; 71C; 71K;
6*RHR* e2*2001/116*0297*.. 235/45R17 93 721; 73C; 74A; 74H;
6*UHZ* e2*2001/116*0328*.. 245/45R17 95 11A; 22P; 24J 74P; 76S
6*XFV* e2*2001/116*0295*..
6*3FY* e2*2001/116*0332*..
6*3FZ* e2*2001/116*0294*..
6*4HP* e2*2001/116*0352*..
6*4HT* e2*2001/116*0346*..
6*6FY* e2*2001/116*0330*..
6*6FZ* e2*2001/116*0292*..
6*9HY* e2*2001/116*0336*..
6*9HZ* e2*2001/116*0296*..
6*3FY* e2*2001/116*0332*.. 120 215/55R17 94 Coupe;
225/50R17 94 10B; 11B; 11G; 11H;
235/50R17 96 12A; 51A; 71C; 71K;
721; 73C; 74A; 74H;
74P; 76S
Verkaufsbezeichnung: PEUGEOT 607
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9 e2*98/14*0199*.. 79 - 155 225/50R17 51G 10B; 11B; 11G; 11H;
235/45R17 93 12A; 51A; 71C; 71K;
721; 73C; 74A; 74H;
74P; FGC
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 22 PEUGEOT Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________
Seite: 2 von 5
Verkaufsbezeichnung: 508
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8 e2*2007/46*0080*.. 82 - 120 215/55R17 94 erhöhtes
225/50R17 94 11A; 22M; 245; 248 Anzugsmoment 150
Nm;
82 - 150 215/55R17 98 Kombi; Limousine;
225/50R17 98 11A; 22M; 245; 248 Frontantrieb;
225/55R17 97W 11A; 22M; 245; 248 10B; 11B; 11G; 11H;
235/50R17 96W 11A; 22M; 24J; 248; 27I 12A; 51A; 71C; 71K;
245/45R17 95W 11A; 22M; 245; 248 721; 73C; 74A; 74H;
74P; 740; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 22 PEUGEOT Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________
Seite: 3 von 5
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 22 PEUGEOT Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

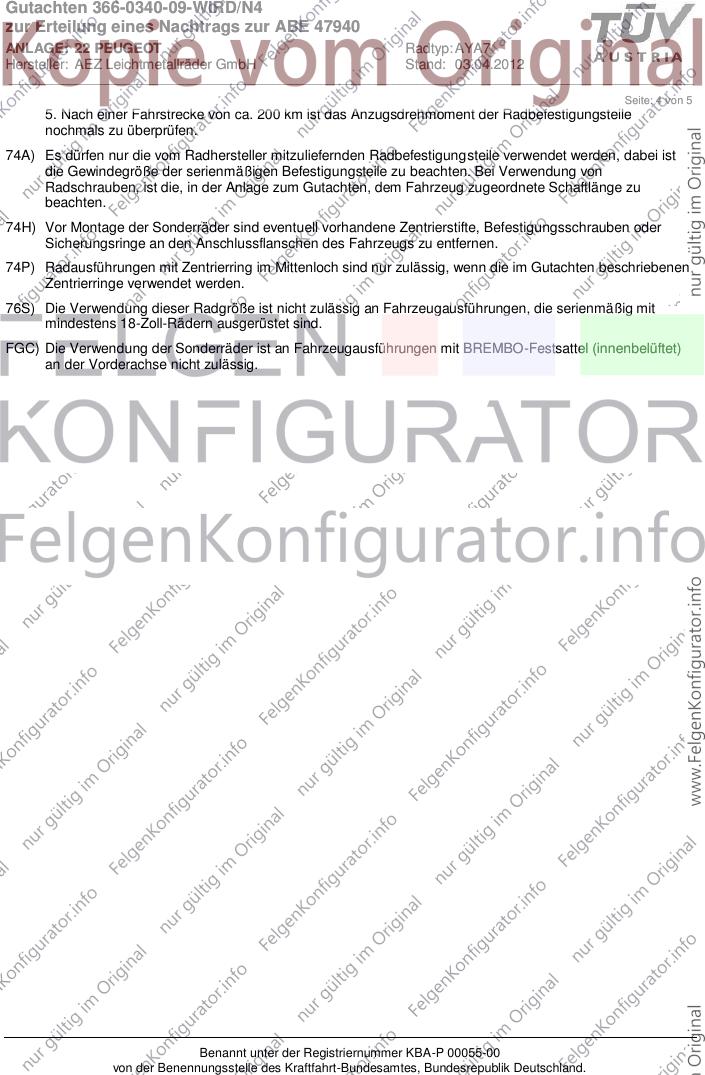

Seite: 4 von 5
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
FGC) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit BREMBO-Festsattel (innenbelüftet)
an der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 22 PEUGEOT Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________
Seite: 5 von 5

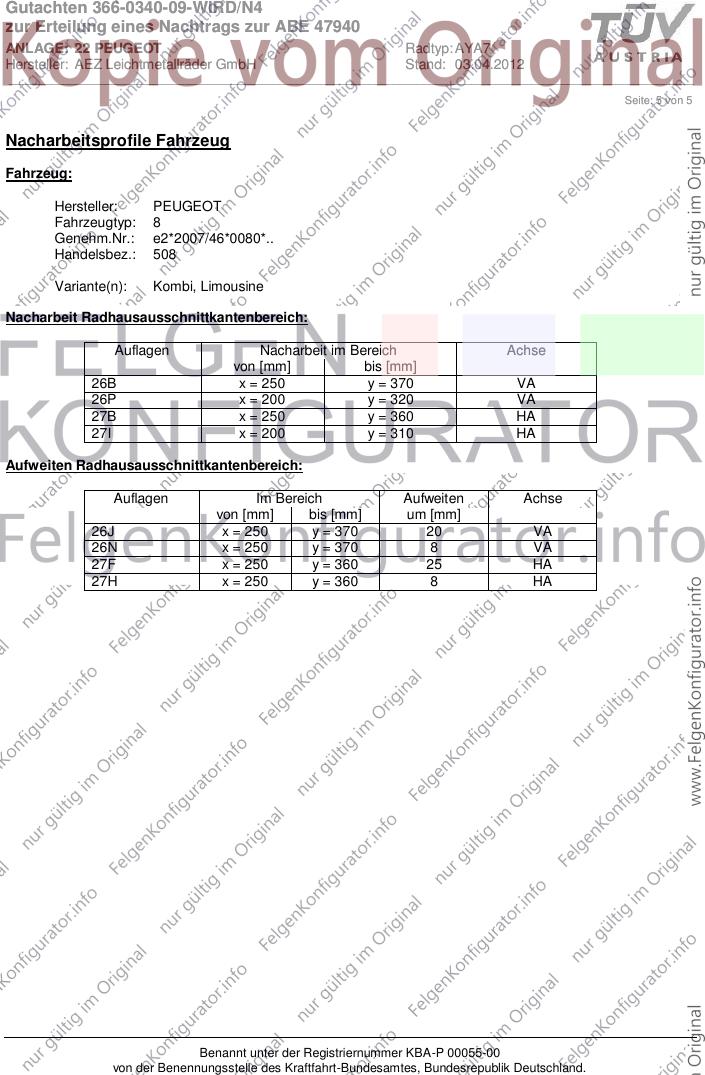

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: 8
Genehm.Nr.: e2*2007/46*0080*..
Handelsbez.: 508
Variante(n): Kombi, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 370 VA
26P x = 200 y = 320 VA
27B x = 250 y = 360 HA
27I x = 200 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 370 20 VA
26N x = 250 y = 370 8 VA
27F x = 250 y = 360 25 HA
27H x = 250 y = 360 8 HA
