Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 24a
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

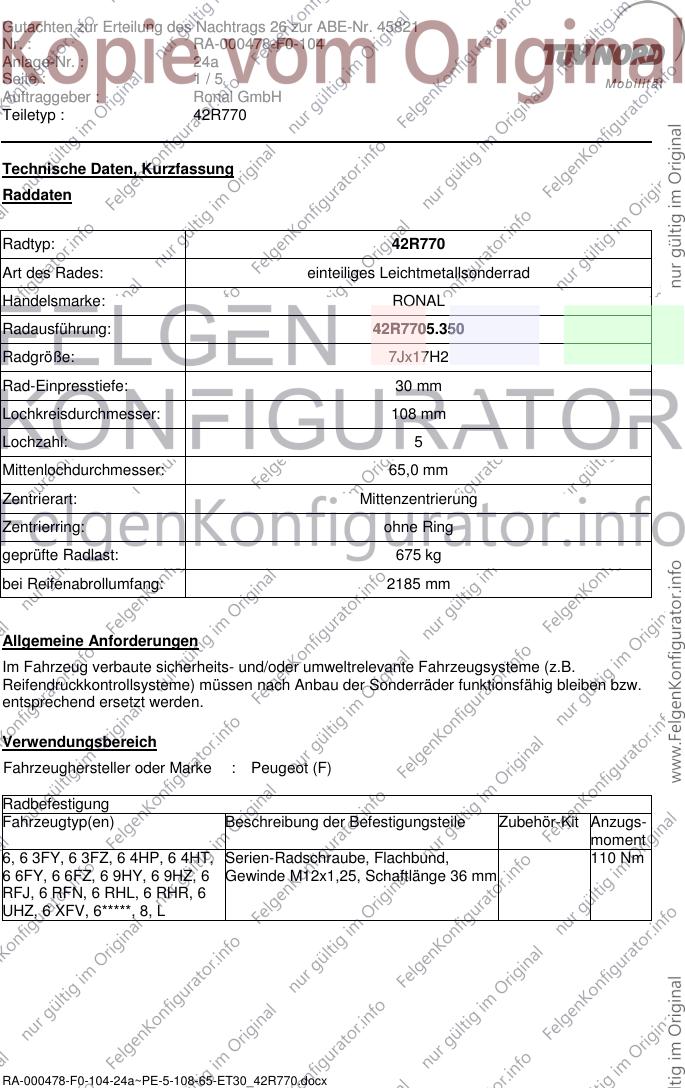

Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R770
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 42R7705.350
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 65,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2185 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Peugeot (F)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
6, 6 3FY, 6 3FZ, 6 4HP, 6 4HT, Serien-Radschraube, Flachbund, 110 Nm
6 6FY, 6 6FZ, 6 9HY, 6 9HZ, 6 Gewinde M12x1,25, Schaftlänge 36 mm
RFJ, 6 RFN, 6 RHL, 6 RHR, 6
UHZ, 6 XFV, 6*****, 8, L
RA-000478-F0-104-24a~PE-5-108-65-ET30_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 24a
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

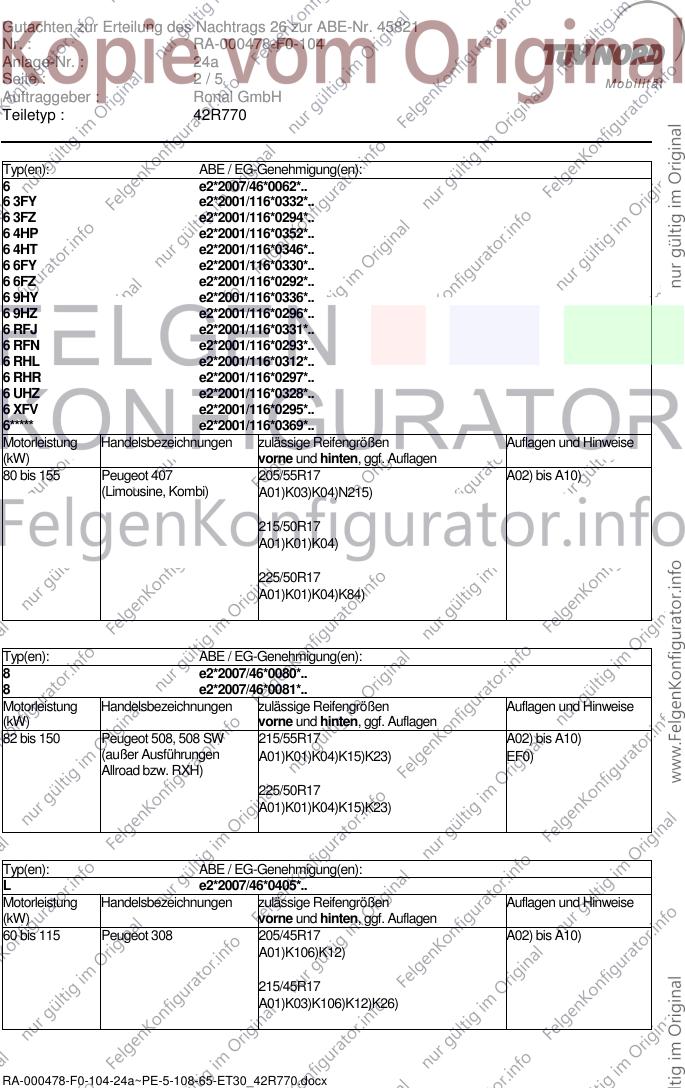

Typ(en): ABE / EG-Genehmigung(en):
6 e2*2007/46*0062*..
6 3FY e2*2001/116*0332*..
6 3FZ e2*2001/116*0294*..
6 4HP e2*2001/116*0352*..
6 4HT e2*2001/116*0346*..
6 6FY e2*2001/116*0330*..
6 6FZ e2*2001/116*0292*..
6 9HY e2*2001/116*0336*..
6 9HZ e2*2001/116*0296*..
6 RFJ e2*2001/116*0331*..
6 RFN e2*2001/116*0293*..
6 RHL e2*2001/116*0312*..
6 RHR e2*2001/116*0297*..
6 UHZ e2*2001/116*0328*..
6 XFV e2*2001/116*0295*..
6***** e2*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Peugeot 407 205/55R17 A02) bis A10)
(Limousine, Kombi) A01)K03)K04)N215)
215/50R17
A01)K01)K04)
225/50R17
A01)K01)K04)K84)
Typ(en): ABE / EG-Genehmigung(en):
8 e2*2007/46*0080*..
8 e2*2007/46*0081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 150 Peugeot 508, 508 SW 215/55R17 A02) bis A10)
(außer Ausführungen A01)K01)K04)K15)K23) EF0)
Allroad bzw. RXH)
225/50R17
A01)K01)K04)K15)K23)
Typ(en): ABE / EG-Genehmigung(en):
L e2*2007/46*0405*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 115 Peugeot 308 205/45R17 A02) bis A10)
A01)K106)K12)
215/45R17
A01)K03)K106)K12)K26)
RA-000478-F0-104-24a~PE-5-108-65-ET30_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 24a
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

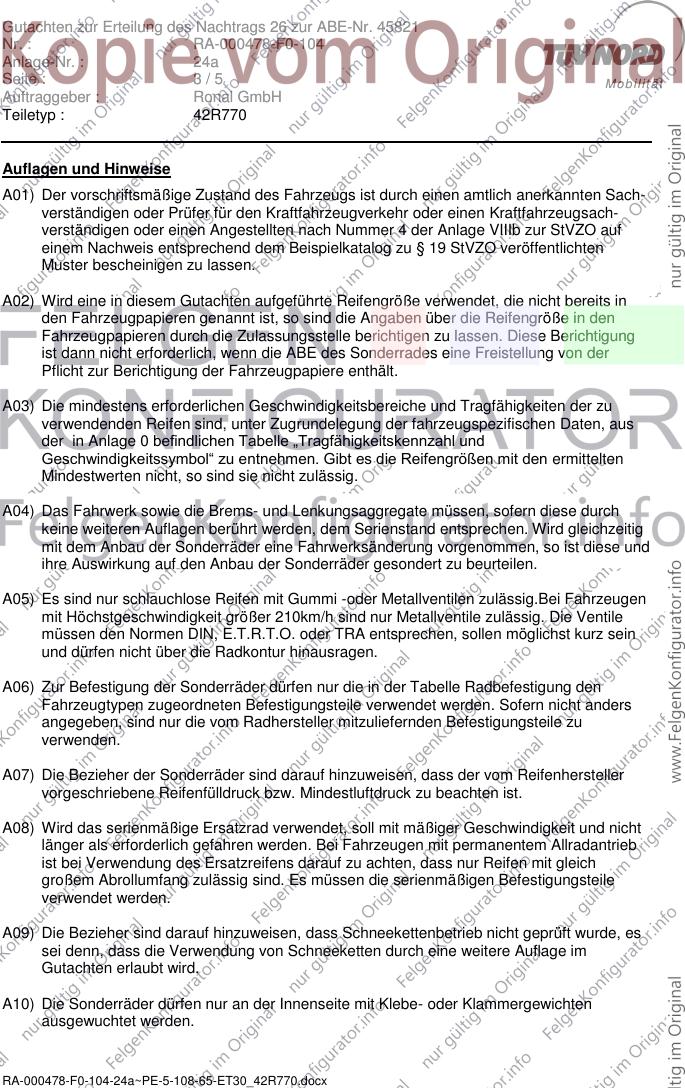

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000478-F0-104-24a~PE-5-108-65-ET30_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 24a
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

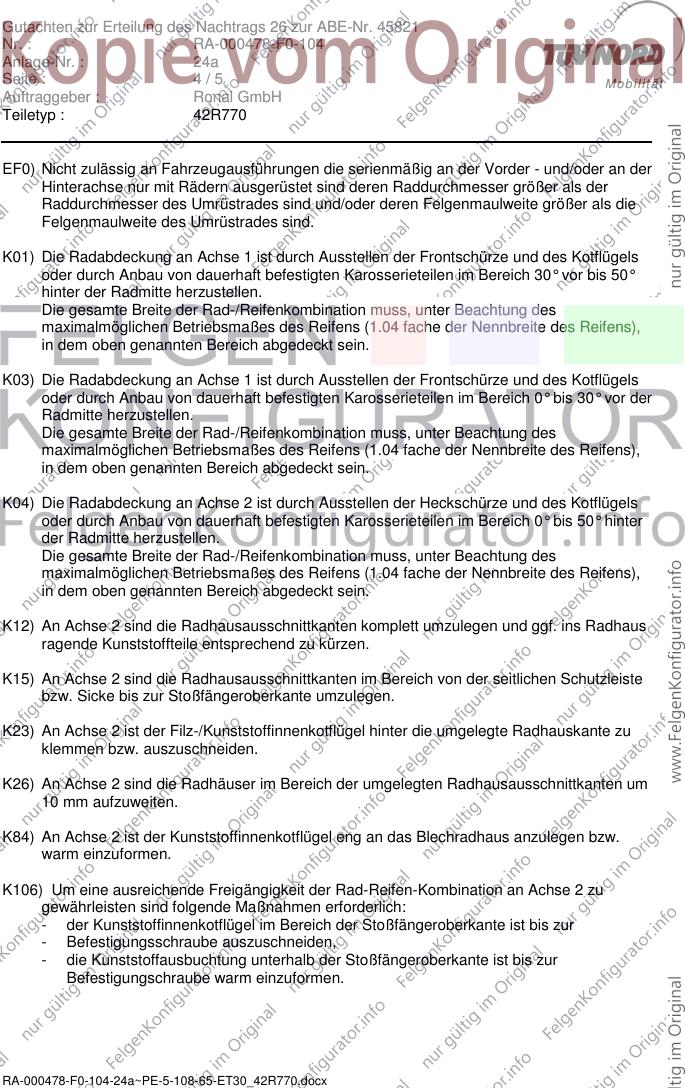

EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K84) An Achse 2 ist der Kunststoffinnenkotflügel eng an das Blechradhaus anzulegen bzw.
warm einzuformen.
K106) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante ist bis zur
- Befestigungsschraube auszuschneiden,
- die Kunststoffausbuchtung unterhalb der Stoßfängeroberkante ist bis zur
Befestigungschraube warm einzuformen.
RA-000478-F0-104-24a~PE-5-108-65-ET30_42R770.docx
Gutachten zur Erteilung des Nachtrags 26 zur ABE-Nr. 45821
Nr. : RA-000478-F0-104
Anlage-Nr. : 24a
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

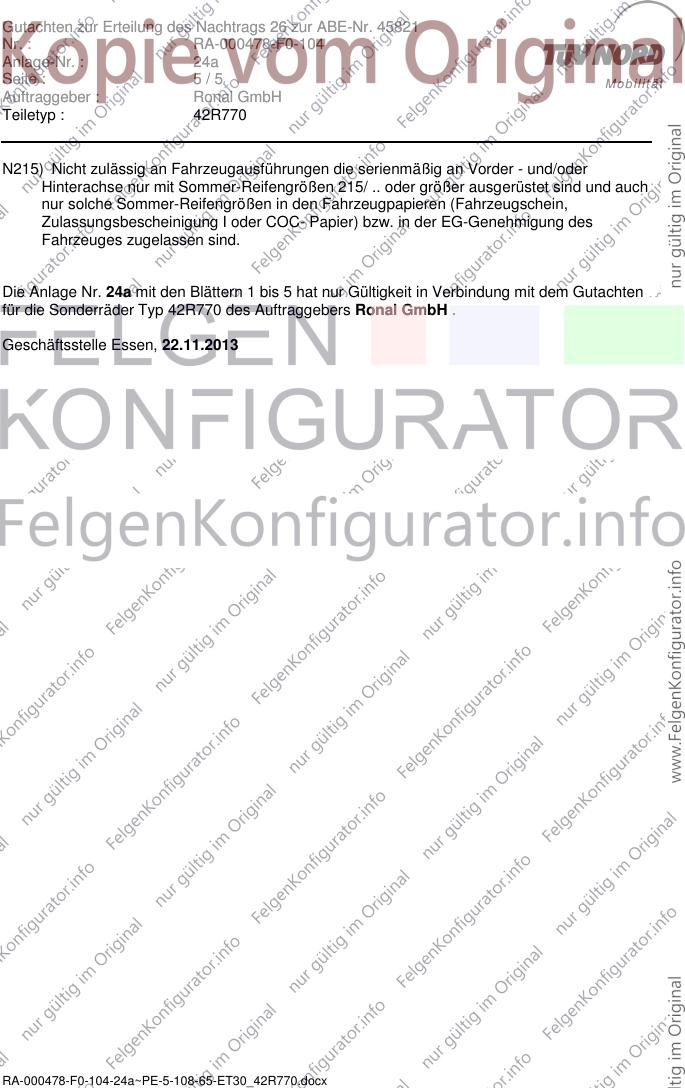

N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 24a mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R770 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 22.11.2013
