Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48105
Nr. : RA-000588-D0-104
Anlage-Nr. : 15a
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R7705.05
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø76 Ø65.1
geprüfte Radlast: 720 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Peugeot
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
6*****, 6, 6 3FY, 6 3FZ, 6 4HP, Radschraube, Kegel 60°, Gewinde ZP50509 110 Nm
6 4HT, 6 6FY, 6 6FZ, 6 9HY, M12x1,25, Schaftlänge 28 mm
6 9HZ, 6 RFJ, 6 RFN, 6 RHL,
6 RHR, 6 UHZ, 6 XFV, 9, 8, L
RA-000588-D0-104-15a~PE-5-108-65-ET40_53R7705.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48105
Nr. : RA-000588-D0-104
Anlage-Nr. : 15a

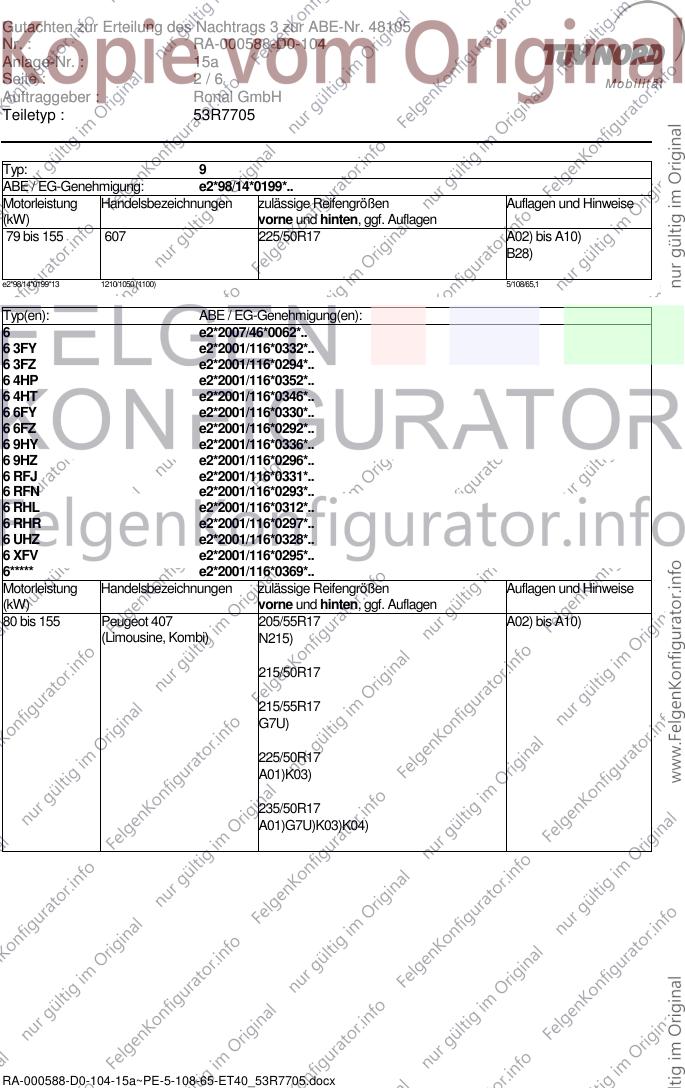

Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
Typ: 9
ABE / EG-Genehmigung: e2*98/14*0199*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 155 607 225/50R17 A02) bis A10)
B28)
e2*98/14*0199*13 1210/1050 (1100) 5/108/65,1
Typ(en): ABE / EG-Genehmigung(en):
6 e2*2007/46*0062*..
6 3FY e2*2001/116*0332*..
6 3FZ e2*2001/116*0294*..
6 4HP e2*2001/116*0352*..
6 4HT e2*2001/116*0346*..
6 6FY e2*2001/116*0330*..
6 6FZ e2*2001/116*0292*..
6 9HY e2*2001/116*0336*..
6 9HZ e2*2001/116*0296*..
6 RFJ e2*2001/116*0331*..
6 RFN e2*2001/116*0293*..
6 RHL e2*2001/116*0312*..
6 RHR e2*2001/116*0297*..
6 UHZ e2*2001/116*0328*..
6 XFV e2*2001/116*0295*..
6***** e2*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Peugeot 407 205/55R17 A02) bis A10)
(Limousine, Kombi) N215)
215/50R17
215/55R17
G7U)
225/50R17
A01)K03)
235/50R17
A01)G7U)K03)K04)
RA-000588-D0-104-15a~PE-5-108-65-ET40_53R7705.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48105
Nr. : RA-000588-D0-104
Anlage-Nr. : 15a

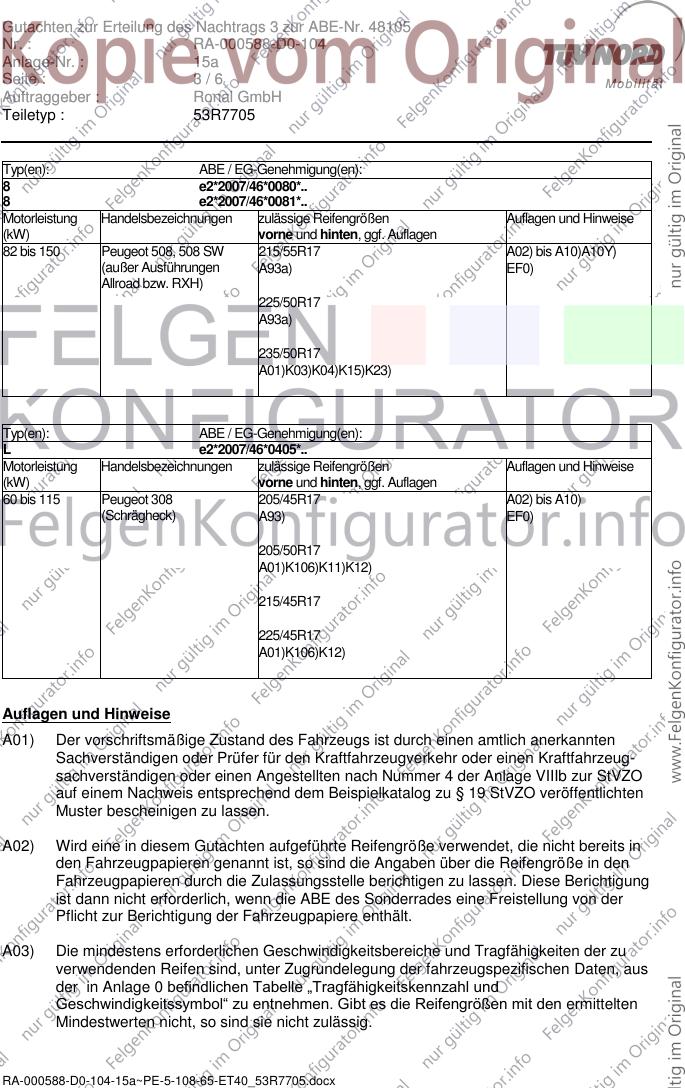

Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
Typ(en): ABE / EG-Genehmigung(en):
8 e2*2007/46*0080*..
8 e2*2007/46*0081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 150 Peugeot 508, 508 SW 215/55R17 A02) bis A10)A10Y)
(außer Ausführungen A93a) EF0)
Allroad bzw. RXH)
225/50R17
A93a)
235/50R17
A01)K03)K04)K15)K23)
Typ(en): ABE / EG-Genehmigung(en):
L e2*2007/46*0405*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 115 Peugeot 308 205/45R17 A02) bis A10)
(Schrägheck) A93) EF0)
205/50R17
A01)K106)K11)K12)
215/45R17
225/45R17
A01)K106)K12)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000588-D0-104-15a~PE-5-108-65-ET40_53R7705.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48105
Nr. : RA-000588-D0-104
Anlage-Nr. : 15a
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet
werden.
A10Y) In Abhängigkeit von der am Fahrzeug verbauten Bremsanlage kann die Montage von
Klebewuchtgewichten unterhalb des Felgentiefbetts und der Felgenschulter nicht
möglich sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B28) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage :
- Vorderachse: BREMBO Faustsattelbremse mit bel. Bremsscheibe Ø309x32,5mm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000588-D0-104-15a~PE-5-108-65-ET40_53R7705.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48105
Nr. : RA-000588-D0-104
Anlage-Nr. : 15a

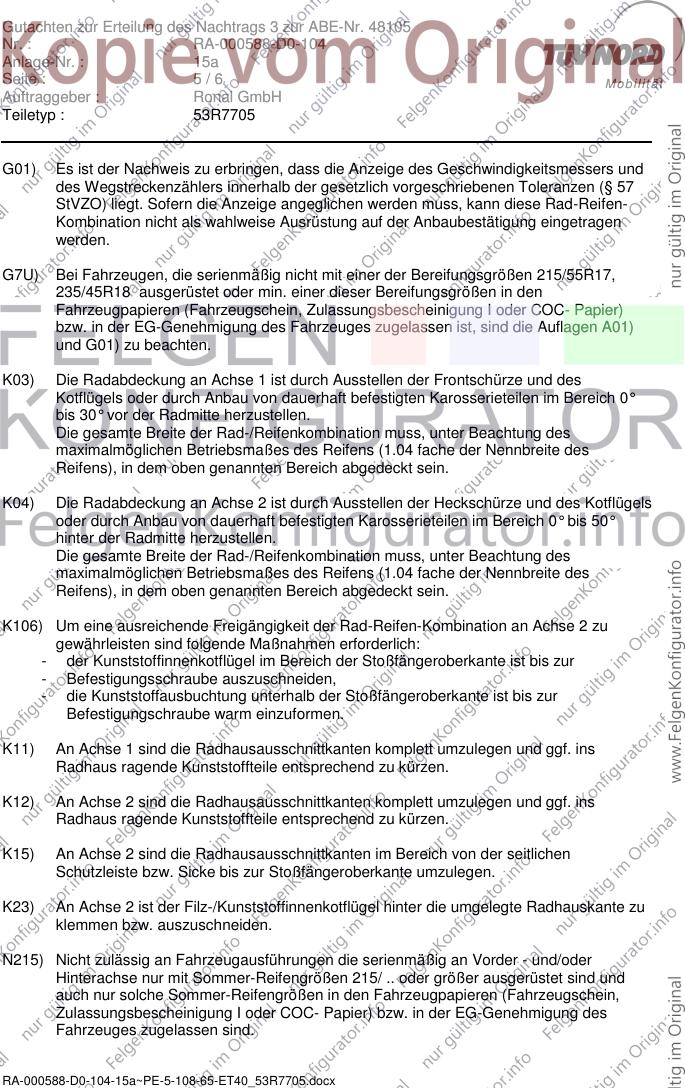

Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G7U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K106) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante ist bis zur
- Befestigungsschraube auszuschneiden,
- die Kunststoffausbuchtung unterhalb der Stoßfängeroberkante ist bis zur
Befestigungschraube warm einzuformen.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins
Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins
Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000588-D0-104-15a~PE-5-108-65-ET40_53R7705.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48105
Nr. : RA-000588-D0-104
Anlage-Nr. : 15a
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7705
Die Anlage Nr. 15a mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 06.08.2014
