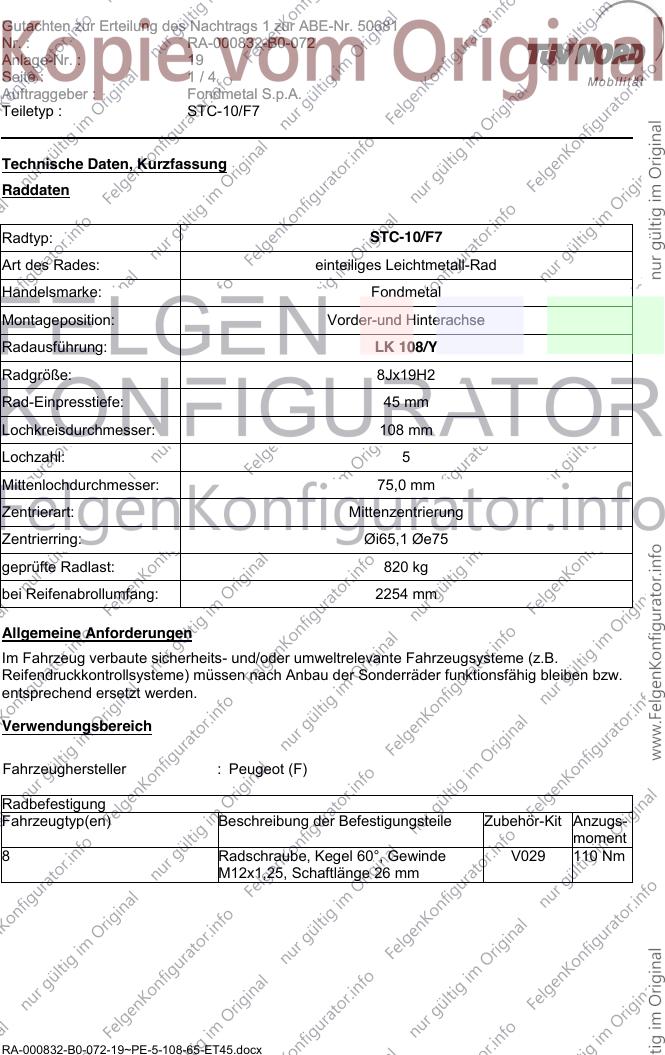

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 19
Seite : 1/4 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Technische Daten, Kurzfassung
Raddaten
Radtyp: STC-10/F7
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: LK 108/Y
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 75,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: Øi65,1 Øe75
geprüfte Radlast: 820 kg
bei Reifenabrollumfang: 2254 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller : Peugeot (F)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
8 Radschraube, Kegel 60°, Gewinde V029 110 Nm
M12x1,25, Schaftlänge 26 mm
RA-000832-B0-072-19~PE-5-108-65-ET45.docx

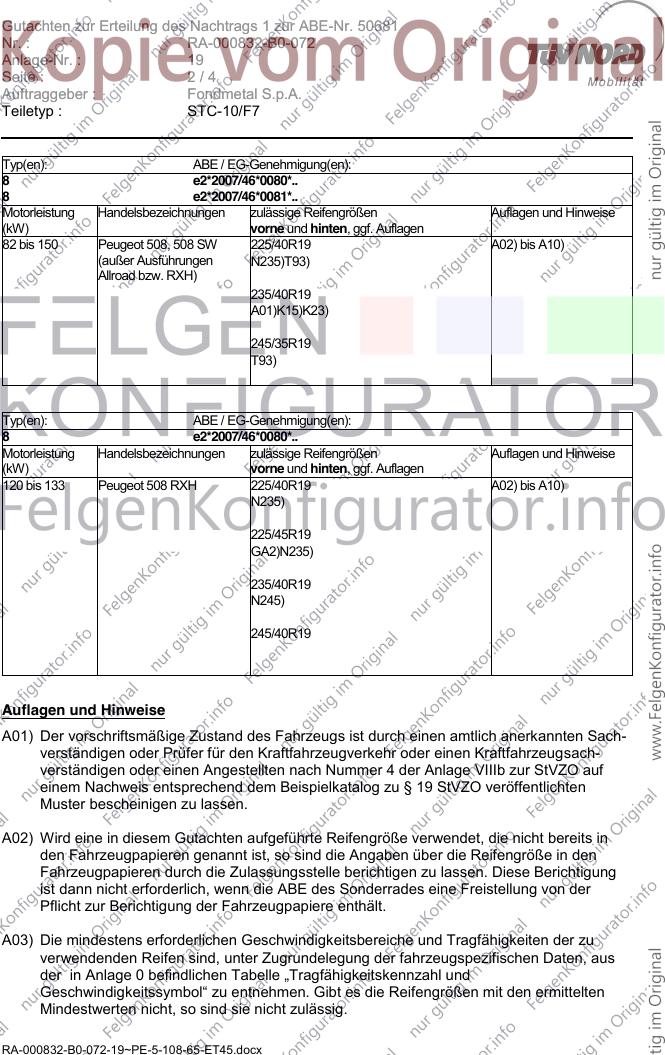

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 19
Seite : 2/4 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
Typ(en): ABE / EG-Genehmigung(en):
8 e2*2007/46*0080*..
8 e2*2007/46*0081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 150 Peugeot 508, 508 SW 225/40R19 A02) bis A10)
(außer Ausführungen N235)T93)
Allroad bzw. RXH)
235/40R19
A01)K15)K23)
245/35R19
T93)
Typ(en): ABE / EG-Genehmigung(en):
8 e2*2007/46*0080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 133 Peugeot 508 RXH 225/40R19 A02) bis A10)
N235)
225/45R19
GA2)N235)
235/40R19
N245)
245/40R19
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000832-B0-072-19~PE-5-108-65-ET45.docx

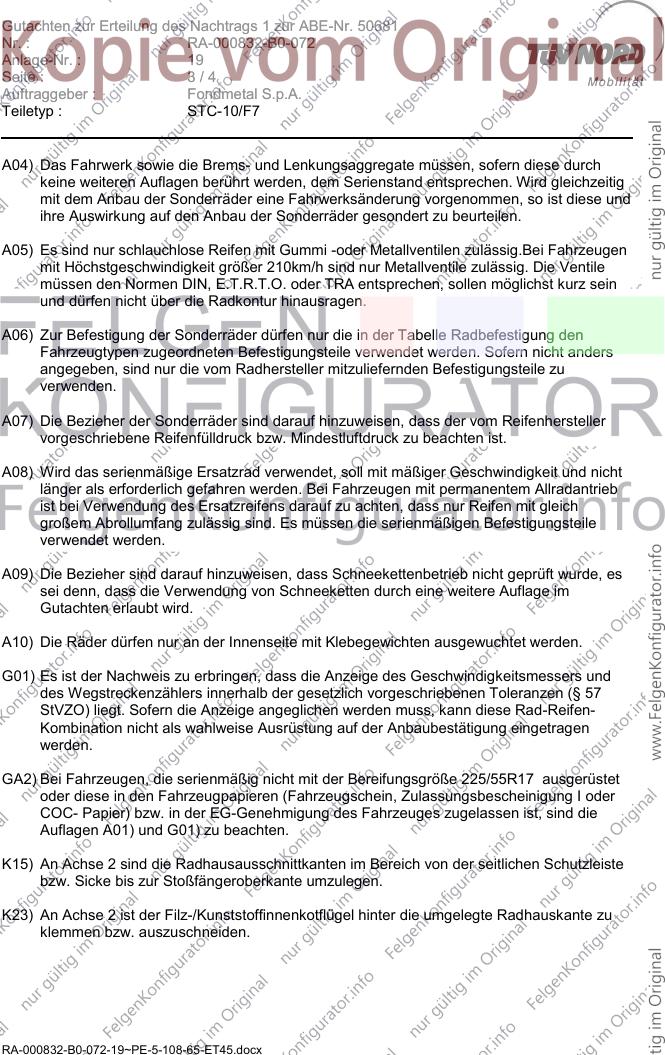

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 19
Seite : 3/4 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
GA2) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/55R17 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
RA-000832-B0-072-19~PE-5-108-65-ET45.docx

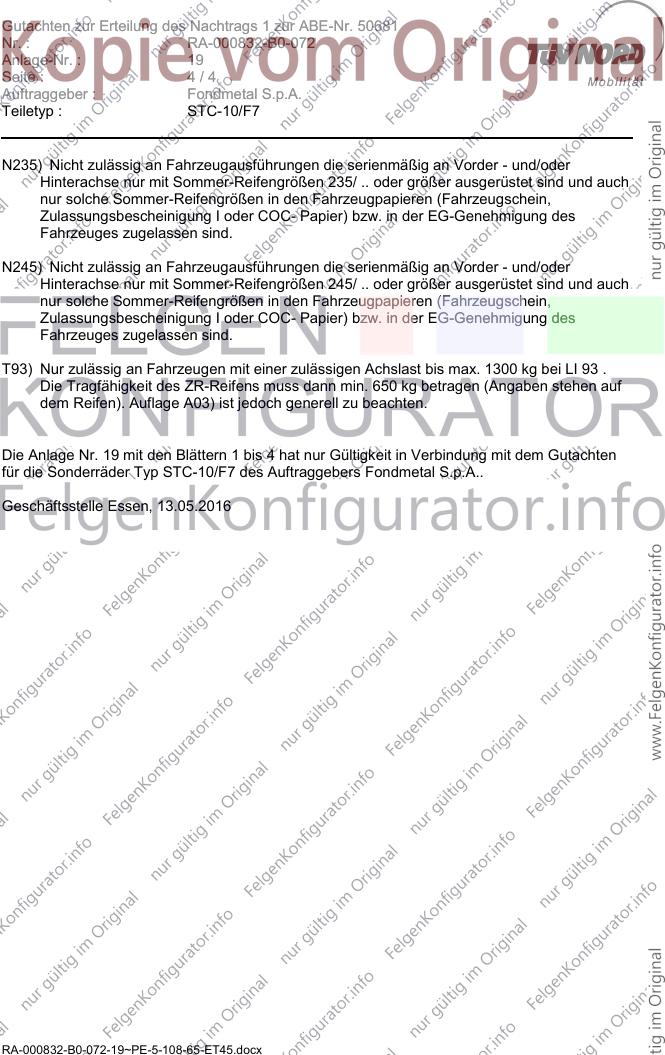

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 50681
Nr. : RA-000832-B0-072
Anlage-Nr. : 19
Seite : 4/4 Mo b i l i t ä t
Auftraggeber : Fondmetal S.p.A.
Teiletyp : STC-10/F7
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 19 mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ STC-10/F7 des Auftraggebers Fondmetal S.p.A..
Geschäftsstelle Essen, 13.05.2016
