Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 19a
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

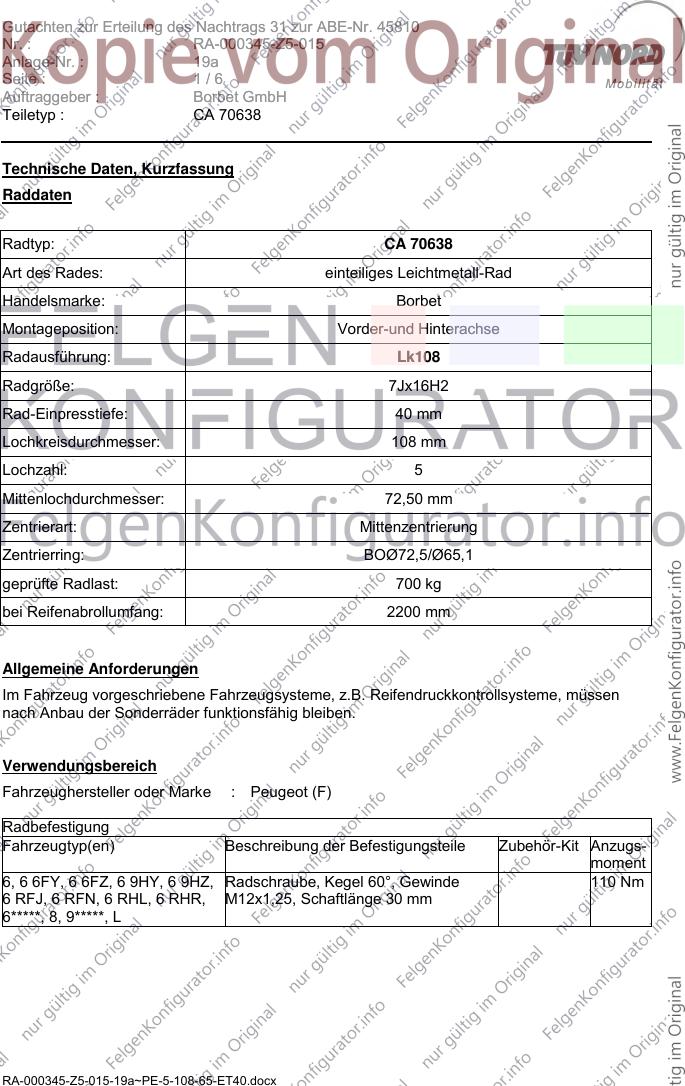

Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70638
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Vorder-und Hinterachse
Radausführung: Lk108
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø65,1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2200 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Peugeot (F)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
6, 6 6FY, 6 6FZ, 6 9HY, 6 9HZ, Radschraube, Kegel 60°, Gewinde 110 Nm
6 RFJ, 6 RFN, 6 RHL, 6 RHR, M12x1,25, Schaftlänge 30 mm
6*****, 8, 9*****, L
RA-000345-Z5-015-19a~PE-5-108-65-ET40.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 19a
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

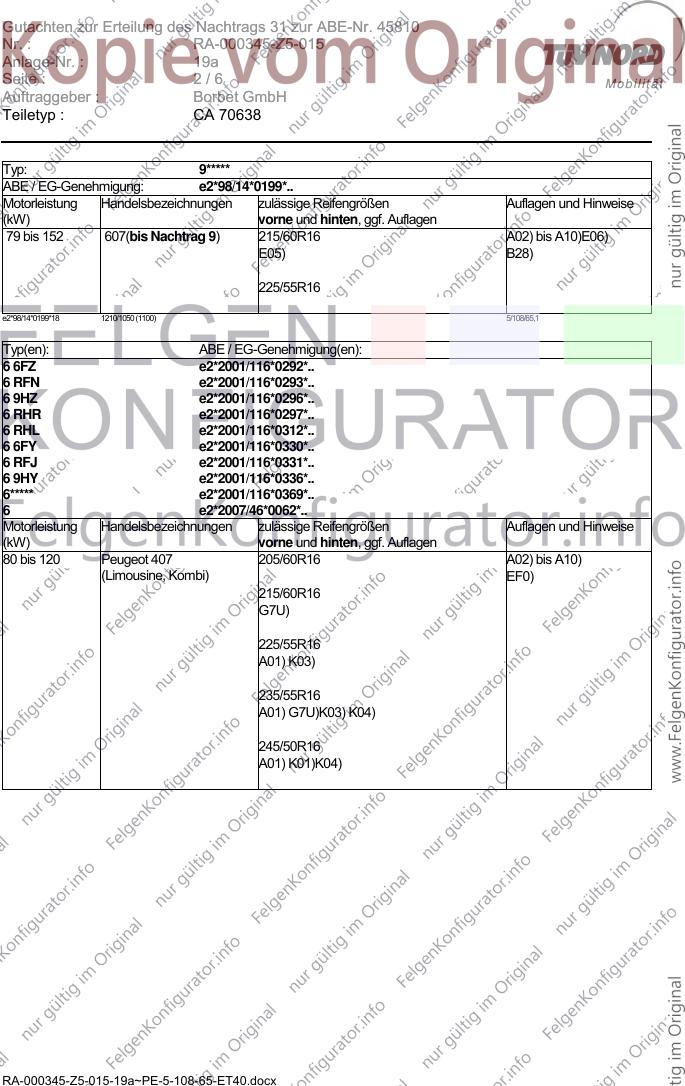

Typ: 9*****
ABE / EG-Genehmigung: e2*98/14*0199*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
79 bis 152 607(bis Nachtrag 9) 215/60R16 A02) bis A10)E06)
E05) B28)
225/55R16
e2*98/14*0199*18 1210/1050 (1100) 5/108/65,1
Typ(en): ABE / EG-Genehmigung(en):
6 6FZ e2*2001/116*0292*..
6 RFN e2*2001/116*0293*..
6 9HZ e2*2001/116*0296*..
6 RHR e2*2001/116*0297*..
6 RHL e2*2001/116*0312*..
6 6FY e2*2001/116*0330*..
6 RFJ e2*2001/116*0331*..
6 9HY e2*2001/116*0336*..
6***** e2*2001/116*0369*..
6 e2*2007/46*0062*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 120 Peugeot 407 205/60R16 A02) bis A10)
(Limousine, Kombi) EF0)
215/60R16
G7U)
225/55R16
A01) K03)
235/55R16
A01) G7U)K03) K04)
245/50R16
A01) K01)K04)
RA-000345-Z5-015-19a~PE-5-108-65-ET40.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 19a
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

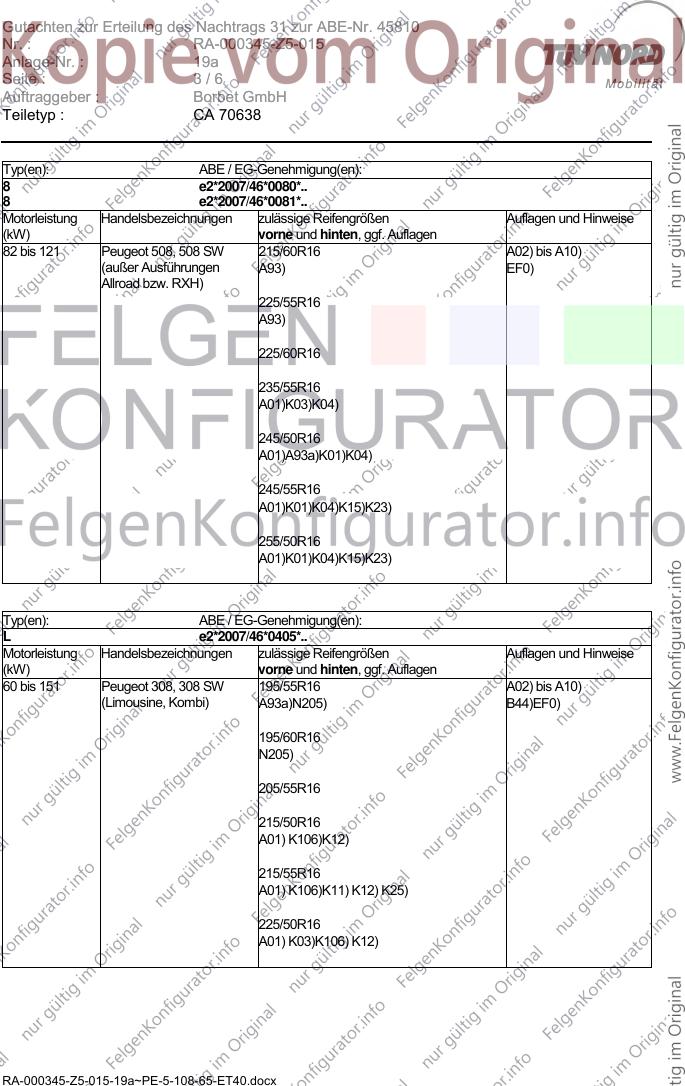

Typ(en): ABE / EG-Genehmigung(en):
8 e2*2007/46*0080*..
8 e2*2007/46*0081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 121 Peugeot 508, 508 SW 215/60R16 A02) bis A10)
(außer Ausführungen A93) EF0)
Allroad bzw. RXH)
225/55R16
A93)
225/60R16
235/55R16
A01)K03)K04)
245/50R16
A01)A93a)K01)K04)
245/55R16
A01)K01)K04)K15)K23)
255/50R16
A01)K01)K04)K15)K23)
Typ(en): ABE / EG-Genehmigung(en):
L e2*2007/46*0405*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 151 Peugeot 308, 308 SW 195/55R16 A02) bis A10)
(Limousine, Kombi) A93a)N205) B44)EF0)
195/60R16
N205)
205/55R16
215/50R16
A01) K106)K12)
215/55R16
A01) K106)K11) K12) K25)
225/50R16
A01) K03)K106) K12)
RA-000345-Z5-015-19a~PE-5-108-65-ET40.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 19a
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

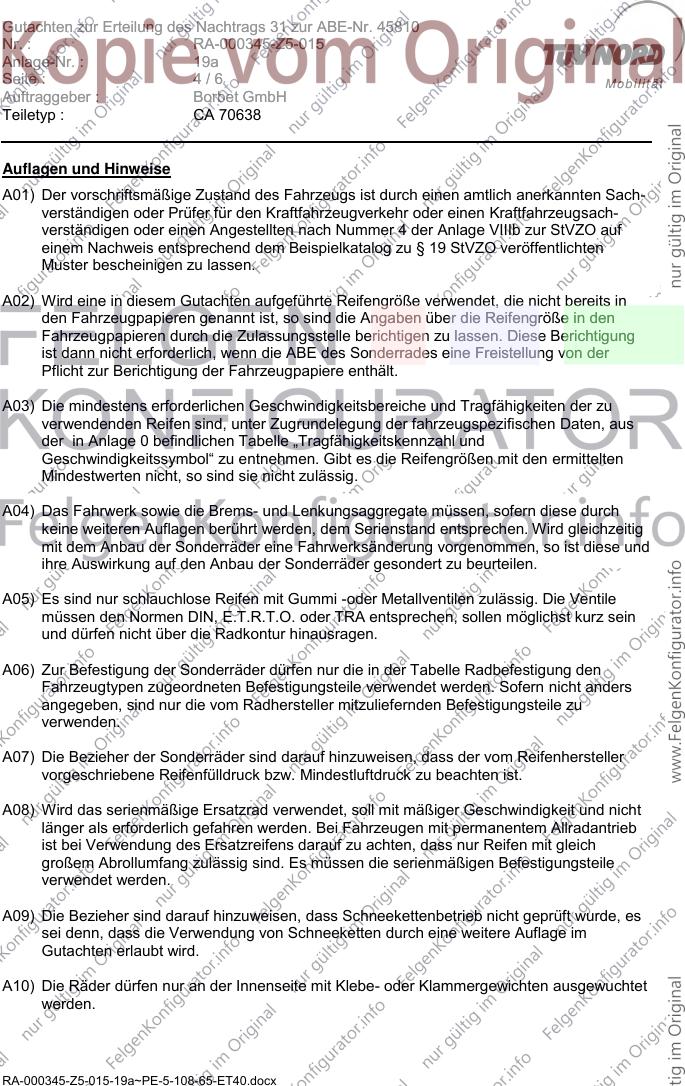

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.
RA-000345-Z5-015-19a~PE-5-108-65-ET40.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 19a
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

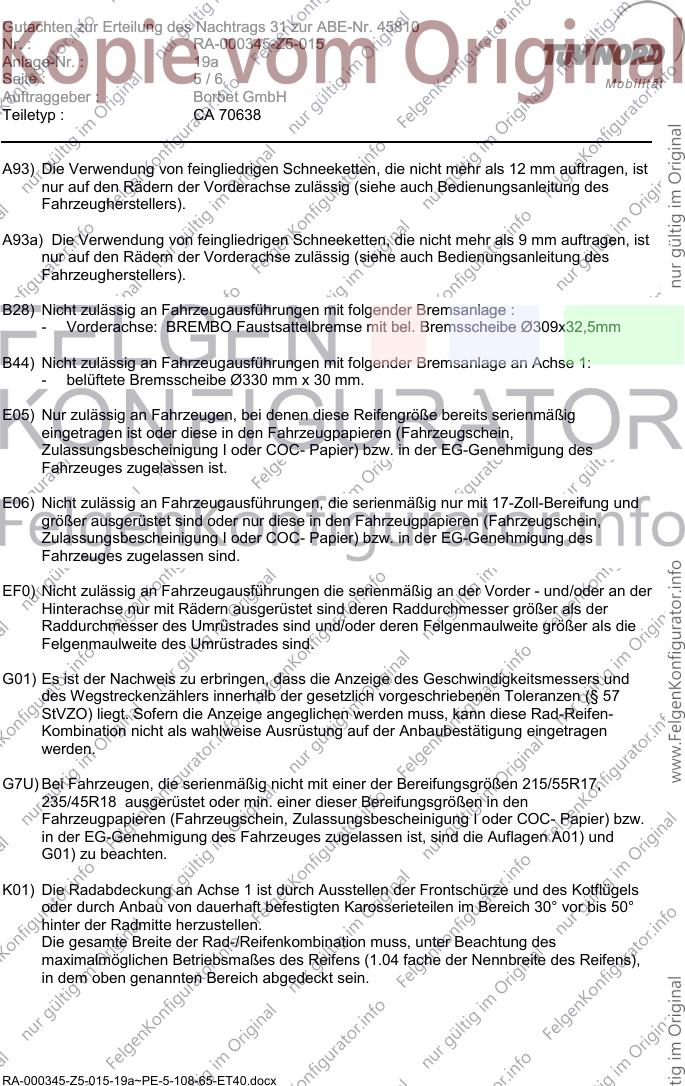

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B28) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage :
- Vorderachse: BREMBO Faustsattelbremse mit bel. Bremsscheibe Ø309x32,5mm
B44) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1:
- belüftete Bremsscheibe Ø330 mm x 30 mm.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G7U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000345-Z5-015-19a~PE-5-108-65-ET40.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 19a
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

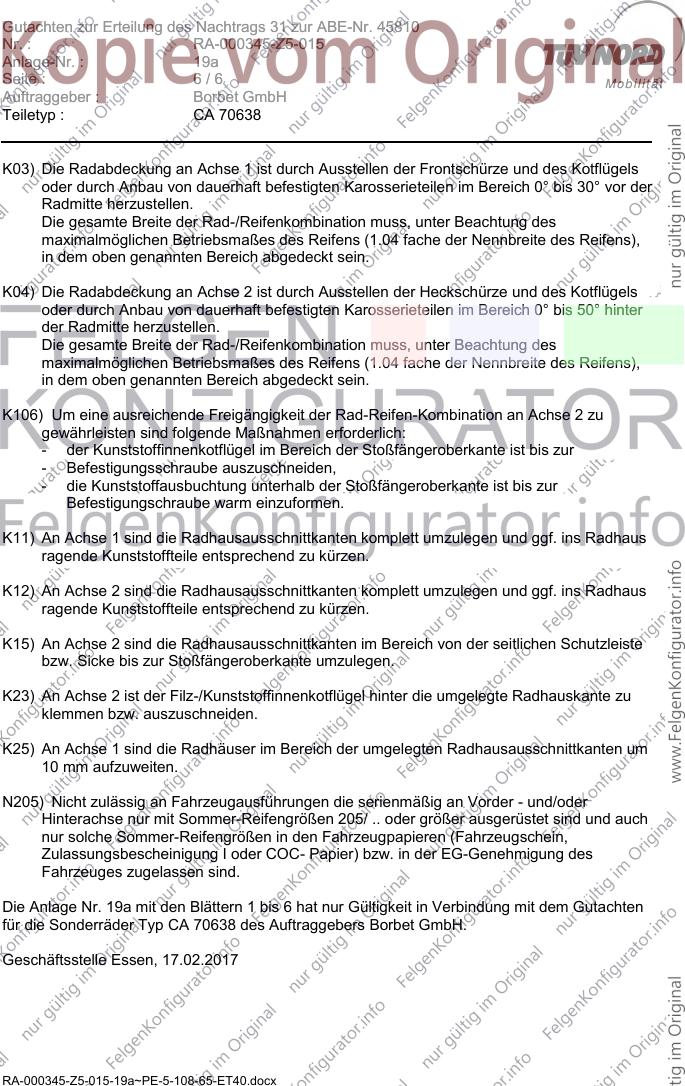

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K106) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante ist bis zur
- Befestigungsschraube auszuschneiden,
- die Kunststoffausbuchtung unterhalb der Stoßfängeroberkante ist bis zur
Befestigungschraube warm einzuformen.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 19a mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70638 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 17.02.2017
RA-000345-Z5-015-19a~PE-5-108-65-ET40.docx
