Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 1 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

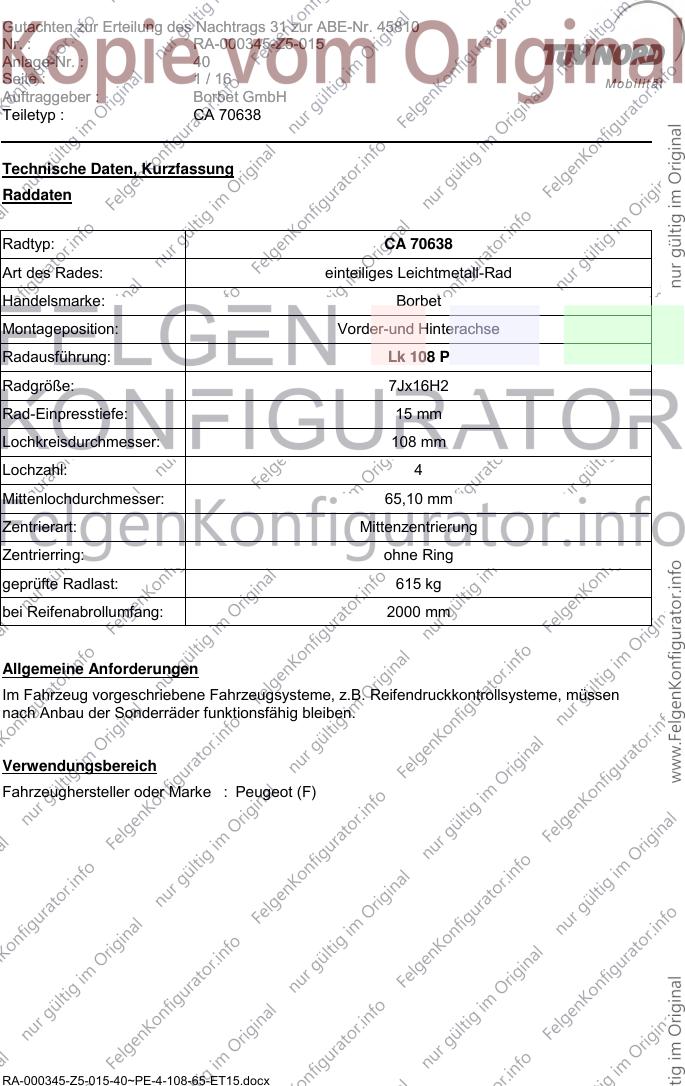

Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70638
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Borbet
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 108 P
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 15 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 65,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 615 kg
bei Reifenabrollumfang: 2000 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Peugeot (F)
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx

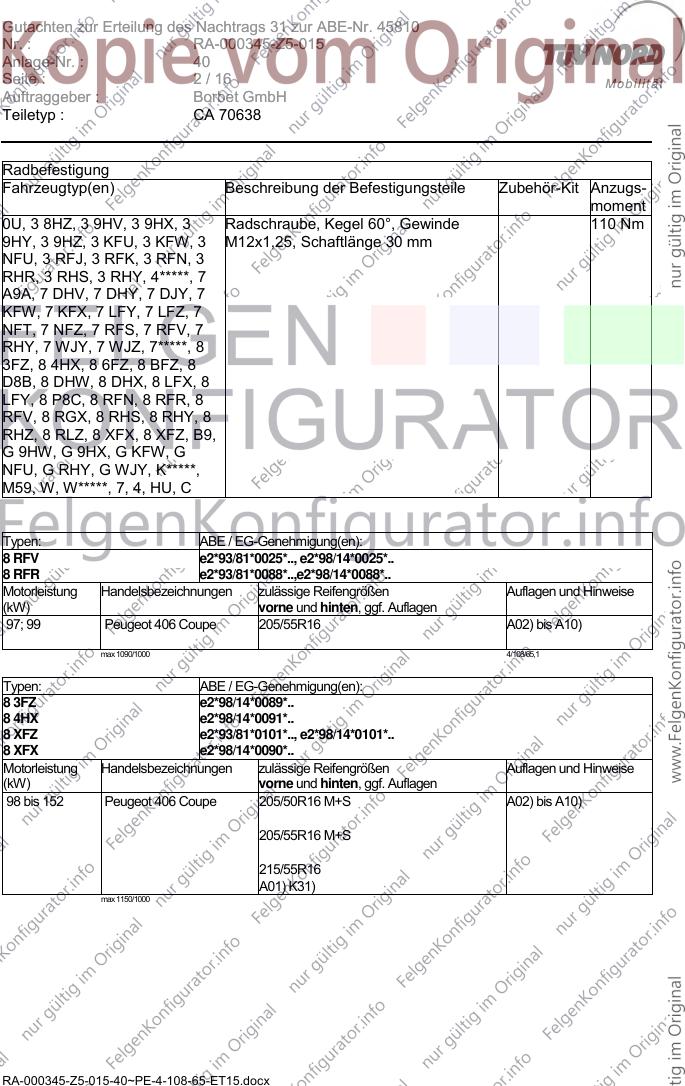

Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 2 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
0U, 3 8HZ, 3 9HV, 3 9HX, 3 Radschraube, Kegel 60°, Gewinde 110 Nm
9HY, 3 9HZ, 3 KFU, 3 KFW, 3 M12x1,25, Schaftlänge 30 mm
NFU, 3 RFJ, 3 RFK, 3 RFN, 3
RHR, 3 RHS, 3 RHY, 4*****, 7
A9A, 7 DHV, 7 DHY, 7 DJY, 7
KFW, 7 KFX, 7 LFY, 7 LFZ, 7
NFT, 7 NFZ, 7 RFS, 7 RFV, 7
RHY, 7 WJY, 7 WJZ, 7*****, 8
3FZ, 8 4HX, 8 6FZ, 8 BFZ, 8
D8B, 8 DHW, 8 DHX, 8 LFX, 8
LFY, 8 P8C, 8 RFN, 8 RFR, 8
RFV, 8 RGX, 8 RHS, 8 RHY, 8
RHZ, 8 RLZ, 8 XFX, 8 XFZ, B9,
G 9HW, G 9HX, G KFW, G
NFU, G RHY, G WJY, K*****,
M59, W, W*****, 7, 4, HU, C
Typen: ABE / EG-Genehmigung(en):
8 RFV e2*93/81*0025*.., e2*98/14*0025*..
8 RFR e2*93/81*0088*..,e2*98/14*0088*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
97; 99 Peugeot 406 Coupe 205/55R16 A02) bis A10)
max 1090/1000 4/108/65,1
Typen: ABE / EG-Genehmigung(en):
8 3FZ e2*98/14*0089*..
8 4HX e2*98/14*0091*..
8 XFZ e2*93/81*0101*.., e2*98/14*0101*..
8 XFX e2*98/14*0090*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
98 bis 152 Peugeot 406 Coupe 205/50R16 M+S A02) bis A10)
205/55R16 M+S
215/55R16
A01) K31)
max 1150/1000
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx

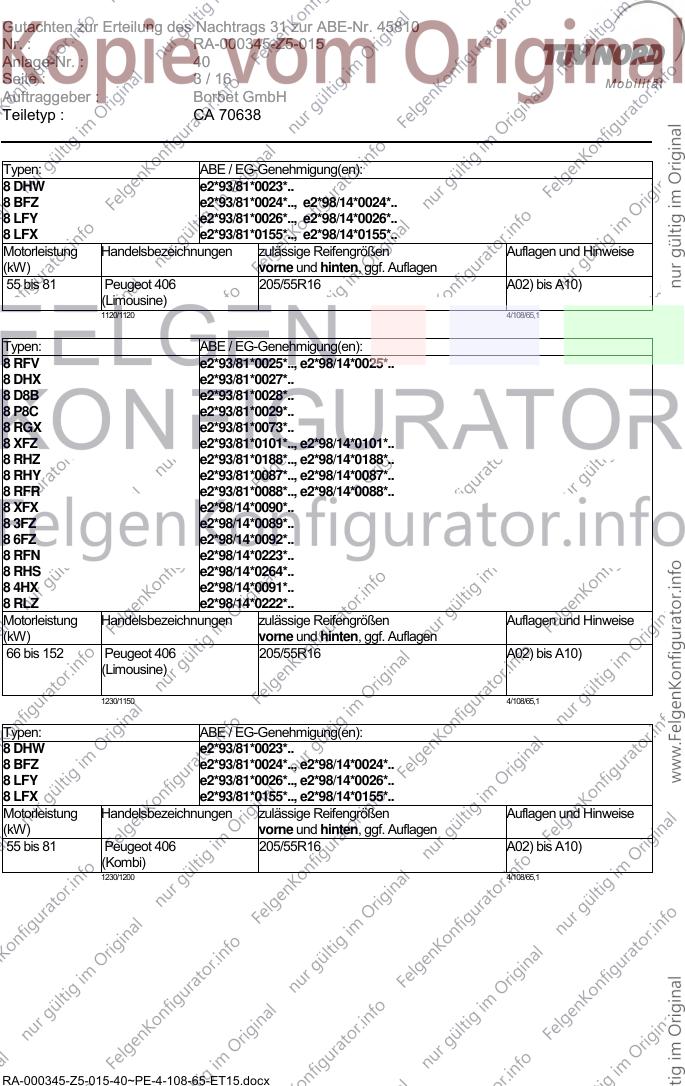

Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 3 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typen: ABE / EG-Genehmigung(en):
8 DHW e2*93/81*0023*..
8 BFZ e2*93/81*0024*.., e2*98/14*0024*..
8 LFY e2*93/81*0026*.., e2*98/14*0026*..
8 LFX e2*93/81*0155*.., e2*98/14*0155*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 81 Peugeot 406 205/55R16 A02) bis A10)
(Limousine)
1120/1120 4/108/65,1
Typen: ABE / EG-Genehmigung(en):
8 RFV e2*93/81*0025*.., e2*98/14*0025*..
8 DHX e2*93/81*0027*..
8 D8B e2*93/81*0028*..
8 P8C e2*93/81*0029*..
8 RGX e2*93/81*0073*..
8 XFZ e2*93/81*0101*.., e2*98/14*0101*..
8 RHZ e2*93/81*0188*.., e2*98/14*0188*..
8 RHY e2*93/81*0087*.., e2*98/14*0087*..
8 RFR e2*93/81*0088*.., e2*98/14*0088*..
8 XFX e2*98/14*0090*..
8 3FZ e2*98/14*0089*..
8 6FZ e2*98/14*0092*..
8 RFN e2*98/14*0223*..
8 RHS e2*98/14*0264*..
8 4HX e2*98/14*0091*..
8 RLZ e2*98/14*0222*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 152 Peugeot 406 205/55R16 A02) bis A10)
(Limousine)
1230/1150 4/108/65,1
Typen: ABE / EG-Genehmigung(en):
8 DHW e2*93/81*0023*..
8 BFZ e2*93/81*0024*.., e2*98/14*0024*..
8 LFY e2*93/81*0026*.., e2*98/14*0026*..
8 LFX e2*93/81*0155*.., e2*98/14*0155*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 81 Peugeot 406 205/55R16 A02) bis A10)
(Kombi)
1230/1200 4/108/65,1
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx

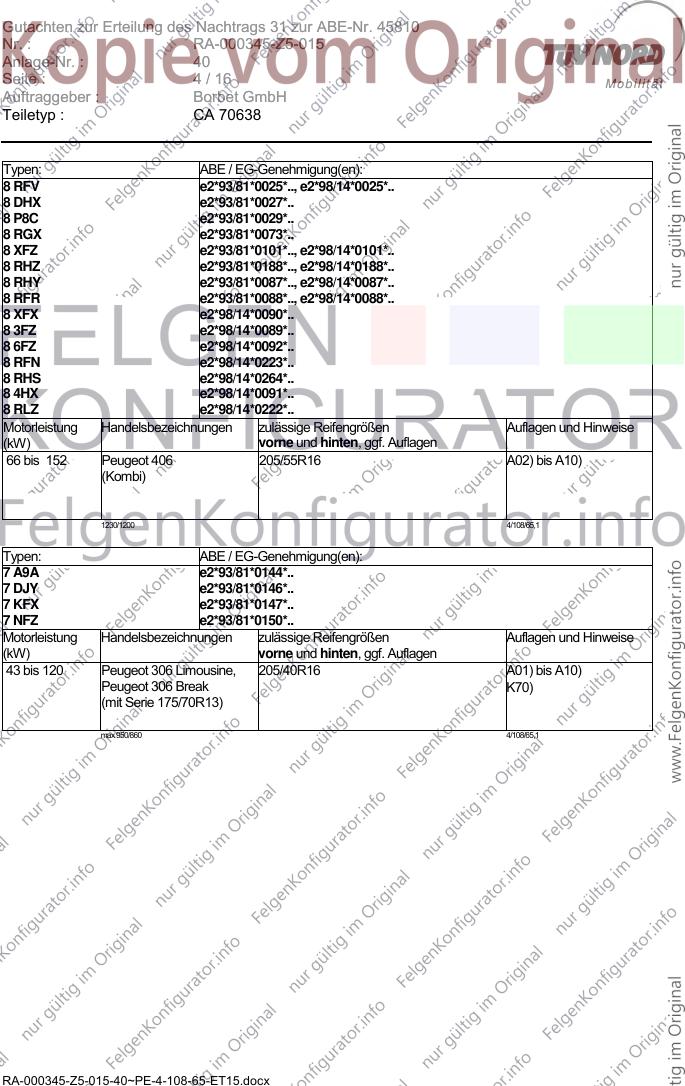

Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 4 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typen: ABE / EG-Genehmigung(en):
8 RFV e2*93/81*0025*.., e2*98/14*0025*..
8 DHX e2*93/81*0027*..
8 P8C e2*93/81*0029*..
8 RGX e2*93/81*0073*..
8 XFZ e2*93/81*0101*.., e2*98/14*0101*..
8 RHZ e2*93/81*0188*.., e2*98/14*0188*..
8 RHY e2*93/81*0087*.., e2*98/14*0087*..
8 RFR e2*93/81*0088*.., e2*98/14*0088*..
8 XFX e2*98/14*0090*..
8 3FZ e2*98/14*0089*..
8 6FZ e2*98/14*0092*..
8 RFN e2*98/14*0223*..
8 RHS e2*98/14*0264*..
8 4HX e2*98/14*0091*..
8 RLZ e2*98/14*0222*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 152 Peugeot 406 205/55R16 A02) bis A10)
(Kombi)
1230/1200 4/108/65,1
Typen: ABE / EG-Genehmigung(en):
7 A9A e2*93/81*0144*..
7 DJY e2*93/81*0146*..
7 KFX e2*93/81*0147*..
7 NFZ e2*93/81*0150*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 120 Peugeot 306 Limousine, 205/40R16 A01) bis A10)
Peugeot 306 Break K70)
(mit Serie 175/70R13)
max 950/860 4/108/65,1
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx

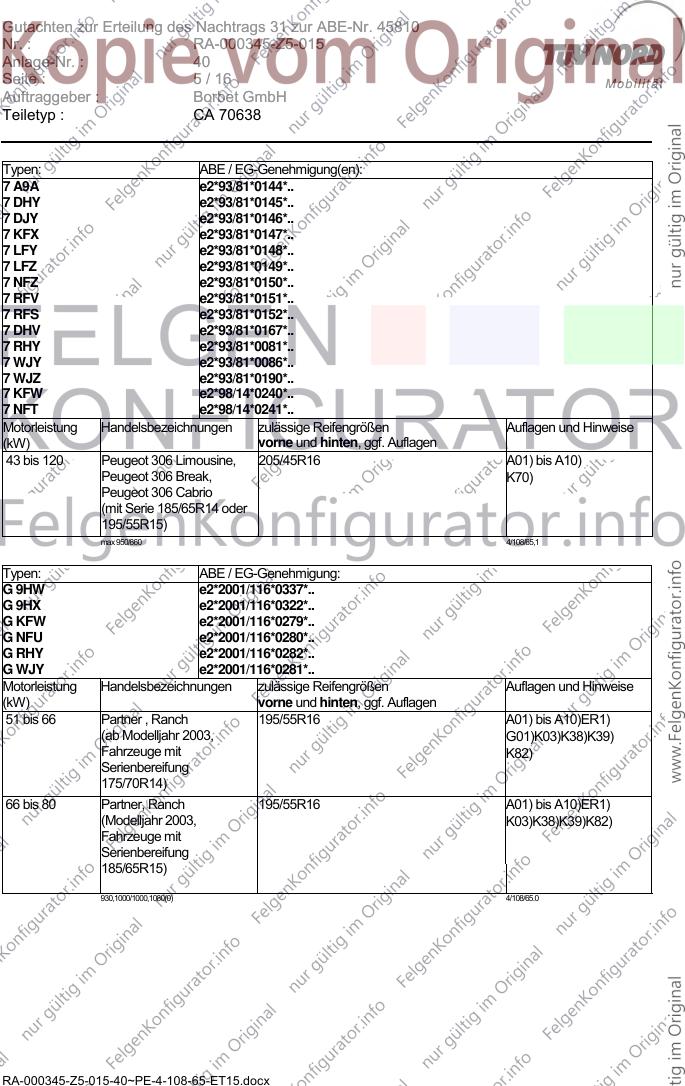

Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 5 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typen: ABE / EG-Genehmigung(en):
7 A9A e2*93/81*0144*..
7 DHY e2*93/81*0145*..
7 DJY e2*93/81*0146*..
7 KFX e2*93/81*0147*..
7 LFY e2*93/81*0148*..
7 LFZ e2*93/81*0149*..
7 NFZ e2*93/81*0150*..
7 RFV e2*93/81*0151*..
7 RFS e2*93/81*0152*..
7 DHV e2*93/81*0167*..
7 RHY e2*93/81*0081*..
7 WJY e2*93/81*0086*..
7 WJZ e2*93/81*0190*..
7 KFW e2*98/14*0240*..
7 NFT e2*98/14*0241*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
43 bis 120 Peugeot 306 Limousine, 205/45R16 A01) bis A10)
Peugeot 306 Break, K70)
Peugeot 306 Cabrio
(mit Serie 185/65R14 oder
195/55R15)
max 950/860 4/108/65,1
Typen: ABE / EG-Genehmigung:
G 9HW e2*2001/116*0337*..
G 9HX e2*2001/116*0322*..
G KFW e2*2001/116*0279*..
G NFU e2*2001/116*0280*..
G RHY e2*2001/116*0282*..
G WJY e2*2001/116*0281*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 66 Partner , Ranch 195/55R16 A01) bis A10)ER1)
(ab Modelljahr 2003, G01)K03)K38)K39)
Fahrzeuge mit K82)
Serienbereifung
175/70R14)
66 bis 80 Partner, Ranch 195/55R16 A01) bis A10)ER1)
(Modelljahr 2003, K03)K38)K39)K82)
Fahrzeuge mit
Serienbereifung
185/65R15)
930,1000/1000,1080(0) 4/108/65.0
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx

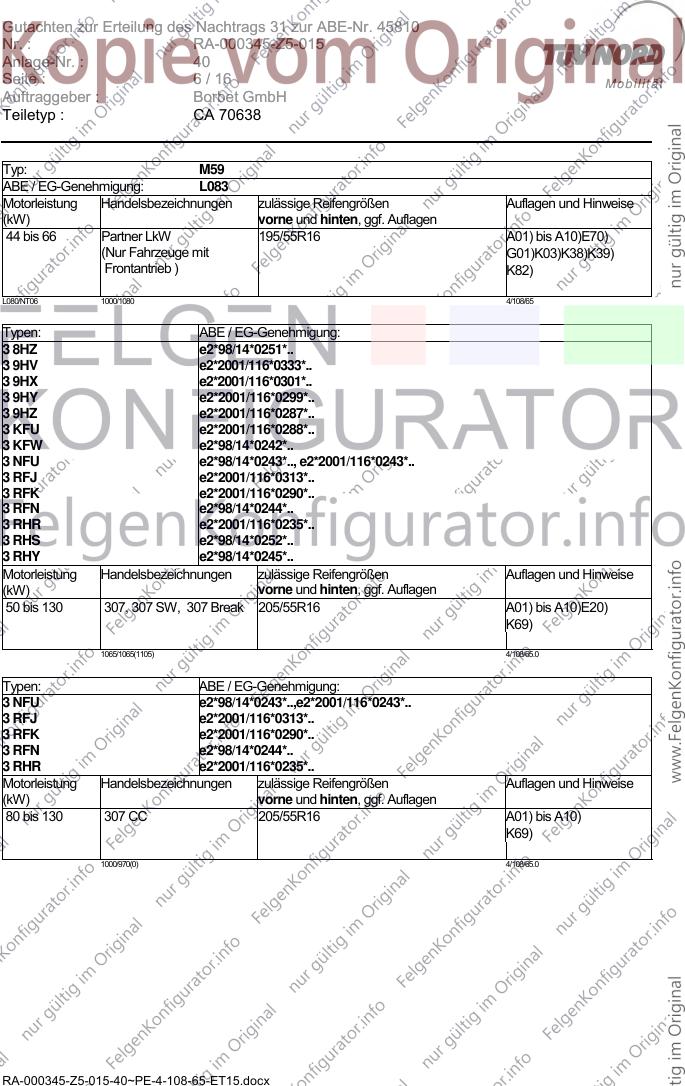

Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 6 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ: M59
ABE / EG-Genehmigung: L083
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 66 Partner LkW 195/55R16 A01) bis A10)E70)
(Nur Fahrzeuge mit G01)K03)K38)K39)
Frontantrieb ) K82)
L080/NT06 1000/1080 4/108/65
Typen: ABE / EG-Genehmigung:
3 8HZ e2*98/14*0251*..
3 9HV e2*2001/116*0333*..
3 9HX e2*2001/116*0301*..
3 9HY e2*2001/116*0299*..
3 9HZ e2*2001/116*0287*..
3 KFU e2*2001/116*0288*..
3 KFW e2*98/14*0242*..
3 NFU e2*98/14*0243*.., e2*2001/116*0243*..
3 RFJ e2*2001/116*0313*..
3 RFK e2*2001/116*0290*..
3 RFN e2*98/14*0244*..
3 RHR e2*2001/116*0235*..
3 RHS e2*98/14*0252*..
3 RHY e2*98/14*0245*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 130 307, 307 SW, 307 Break 205/55R16 A01) bis A10)E20)
K69)
1065/1065(1105) 4/108/65.0
Typen: ABE / EG-Genehmigung:
3 NFU e2*98/14*0243*..,e2*2001/116*0243*..
3 RFJ e2*2001/116*0313*..
3 RFK e2*2001/116*0290*..
3 RFN e2*98/14*0244*..
3 RHR e2*2001/116*0235*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 130 307 CC 205/55R16 A01) bis A10)
K69)
1000/970(0) 4/108/65.0
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx

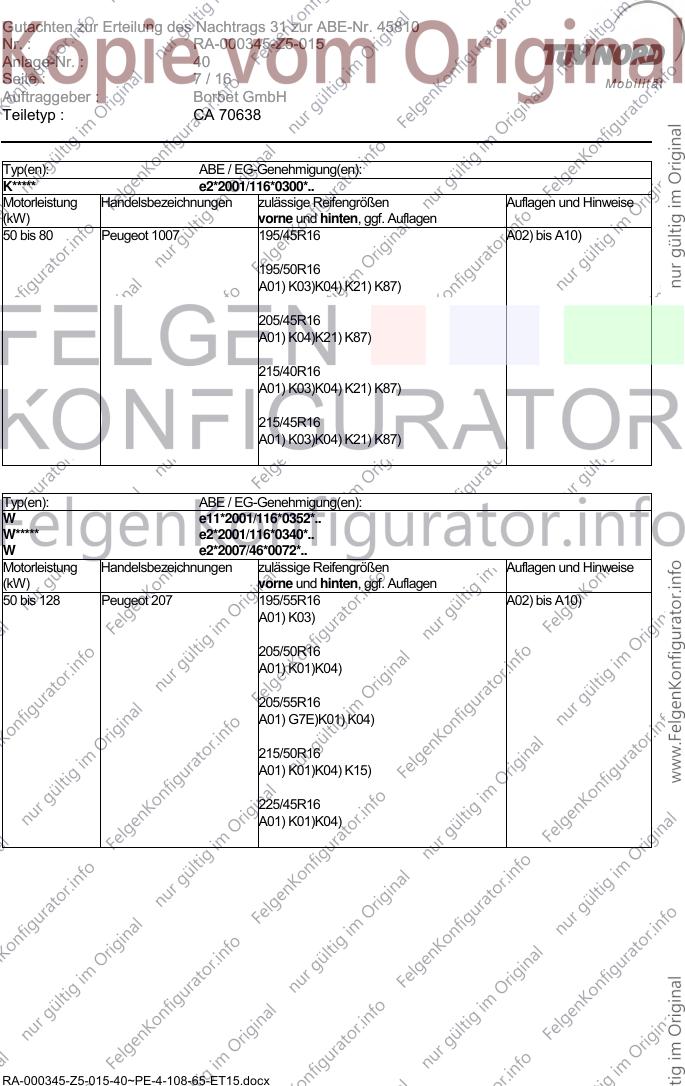

Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 7 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
K***** e2*2001/116*0300*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 80 Peugeot 1007 195/45R16 A02) bis A10)
195/50R16
A01) K03)K04) K21) K87)
205/45R16
A01) K04)K21) K87)
215/40R16
A01) K03)K04) K21) K87)
215/45R16
A01) K03)K04) K21) K87)
Typ(en): ABE / EG-Genehmigung(en):
W e11*2001/116*0352*..
W***** e2*2001/116*0340*..
W e2*2007/46*0072*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 128 Peugeot 207 195/55R16 A02) bis A10)
A01) K03)
205/50R16
A01) K01)K04)
205/55R16
A01) G7E)K01) K04)
215/50R16
A01) K01)K04) K15)
225/45R16
A01) K01)K04)
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx

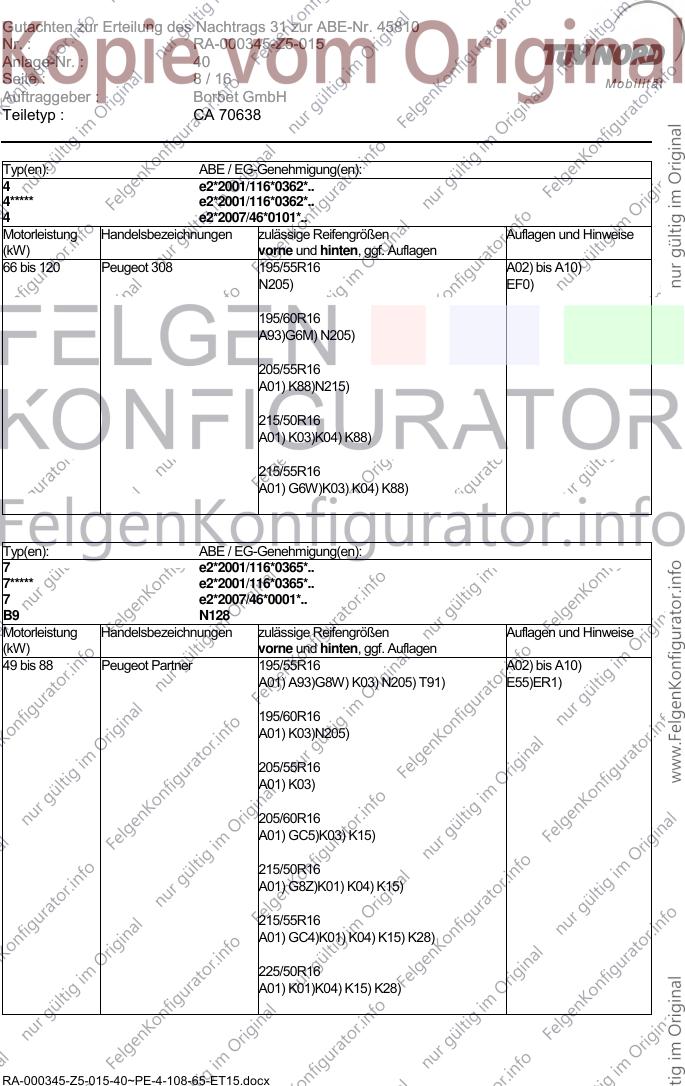

Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 8 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
4 e2*2001/116*0362*..
4***** e2*2001/116*0362*..
4 e2*2007/46*0101*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 120 Peugeot 308 195/55R16 A02) bis A10)
N205) EF0)
195/60R16
A93)G6M) N205)
205/55R16
A01) K88)N215)
215/50R16
A01) K03)K04) K88)
215/55R16
A01) G6W)K03) K04) K88)
Typ(en): ABE / EG-Genehmigung(en):
7 e2*2001/116*0365*..
7***** e2*2001/116*0365*..
7 e2*2007/46*0001*..
B9 N128
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
49 bis 88 Peugeot Partner 195/55R16 A02) bis A10)
A01) A93)G8W) K03) N205) T91) E55)ER1)
195/60R16
A01) K03)N205)
205/55R16
A01) K03)
205/60R16
A01) GC5)K03) K15)
215/50R16
A01) G8Z)K01) K04) K15)
215/55R16
A01) GC4)K01) K04) K15) K28)
225/50R16
A01) K01)K04) K15) K28)
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx

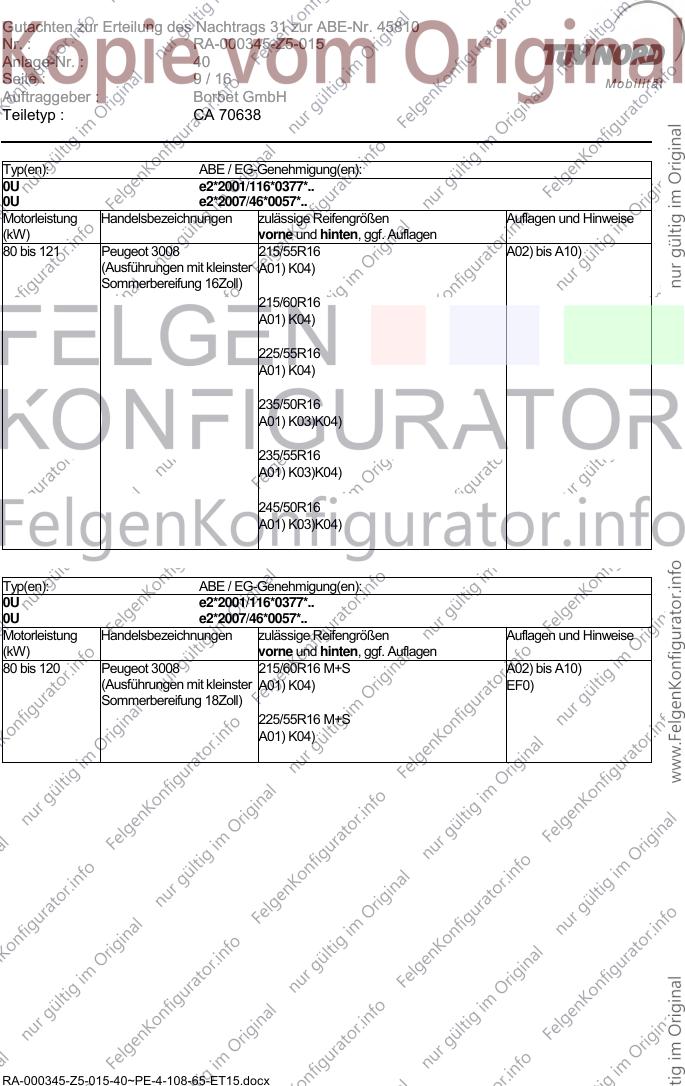

Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 9 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
0U e2*2001/116*0377*..
0U e2*2007/46*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 121 Peugeot 3008 215/55R16 A02) bis A10)
(Ausführungen mit kleinster A01) K04)
Sommerbereifung 16Zoll)
215/60R16
A01) K04)
225/55R16
A01) K04)
235/50R16
A01) K03)K04)
235/55R16
A01) K03)K04)
245/50R16
A01) K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
0U e2*2001/116*0377*..
0U e2*2007/46*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 120 Peugeot 3008 215/60R16 M+S A02) bis A10)
(Ausführungen mit kleinster A01) K04) EF0)
Sommerbereifung 18Zoll)
225/55R16 M+S
A01) K04)
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 10 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

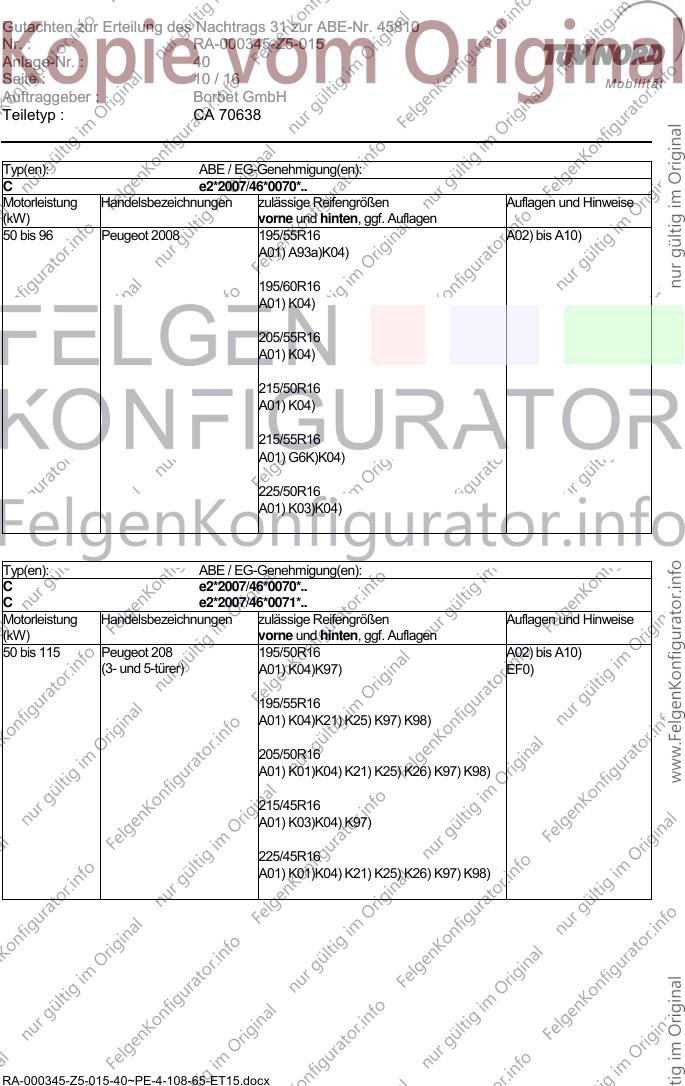

Typ(en): ABE / EG-Genehmigung(en):
C e2*2007/46*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 96 Peugeot 2008 195/55R16 A02) bis A10)
A01) A93a)K04)
195/60R16
A01) K04)
205/55R16
A01) K04)
215/50R16
A01) K04)
215/55R16
A01) G6K)K04)
225/50R16
A01) K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
C e2*2007/46*0070*..
C e2*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 115 Peugeot 208 195/50R16 A02) bis A10)
(3- und 5-türer) A01) K04)K97) EF0)
195/55R16
A01) K04)K21) K25) K97) K98)
205/50R16
A01) K01)K04) K21) K25) K26) K97) K98)
215/45R16
A01) K03)K04) K97)
225/45R16
A01) K01)K04) K21) K25) K26) K97) K98)
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 11 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

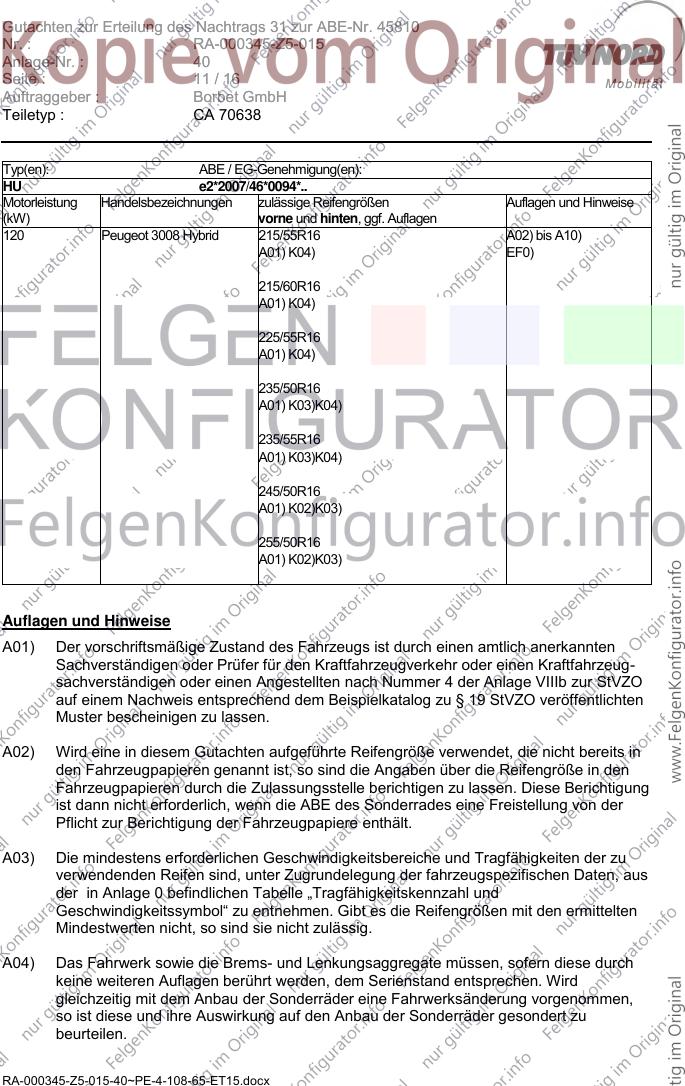

Typ(en): ABE / EG-Genehmigung(en):
HU e2*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 Peugeot 3008 Hybrid 215/55R16 A02) bis A10)
A01) K04) EF0)
215/60R16
A01) K04)
225/55R16
A01) K04)
235/50R16
A01) K03)K04)
235/55R16
A01) K03)K04)
245/50R16
A01) K02)K03)
255/50R16
A01) K02)K03)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 12 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

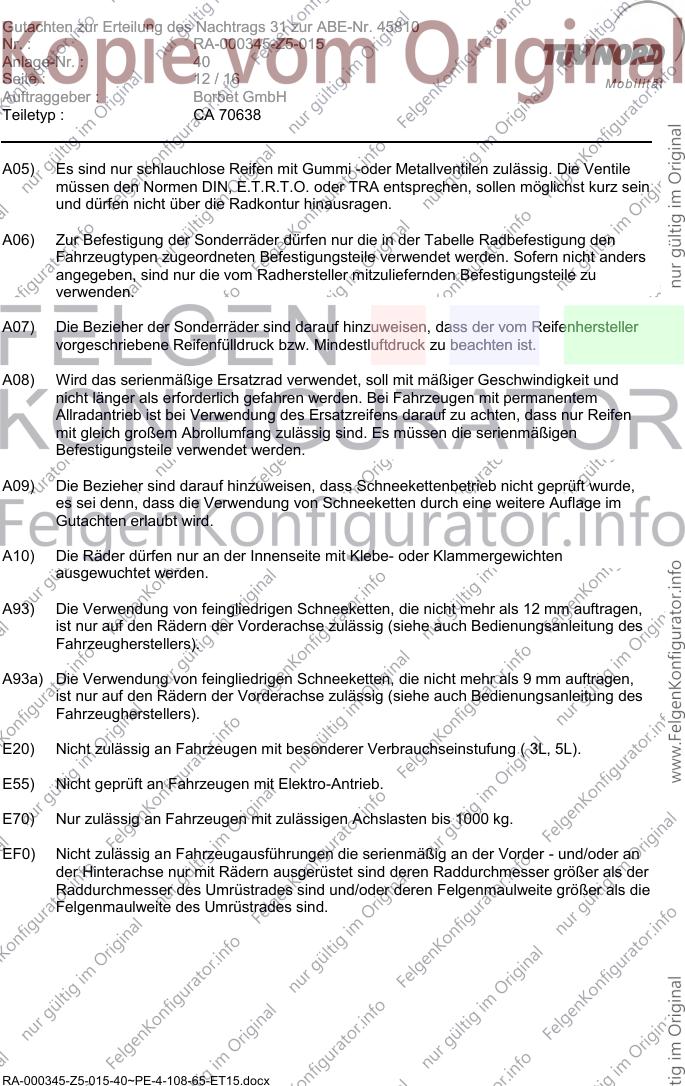

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E20) Nicht zulässig an Fahrzeugen mit besonderer Verbrauchseinstufung ( 3L, 5L).
E55) Nicht geprüft an Fahrzeugen mit Elektro-Antrieb.
E70) Nur zulässig an Fahrzeugen mit zulässigen Achslasten bis 1000 kg.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 13 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

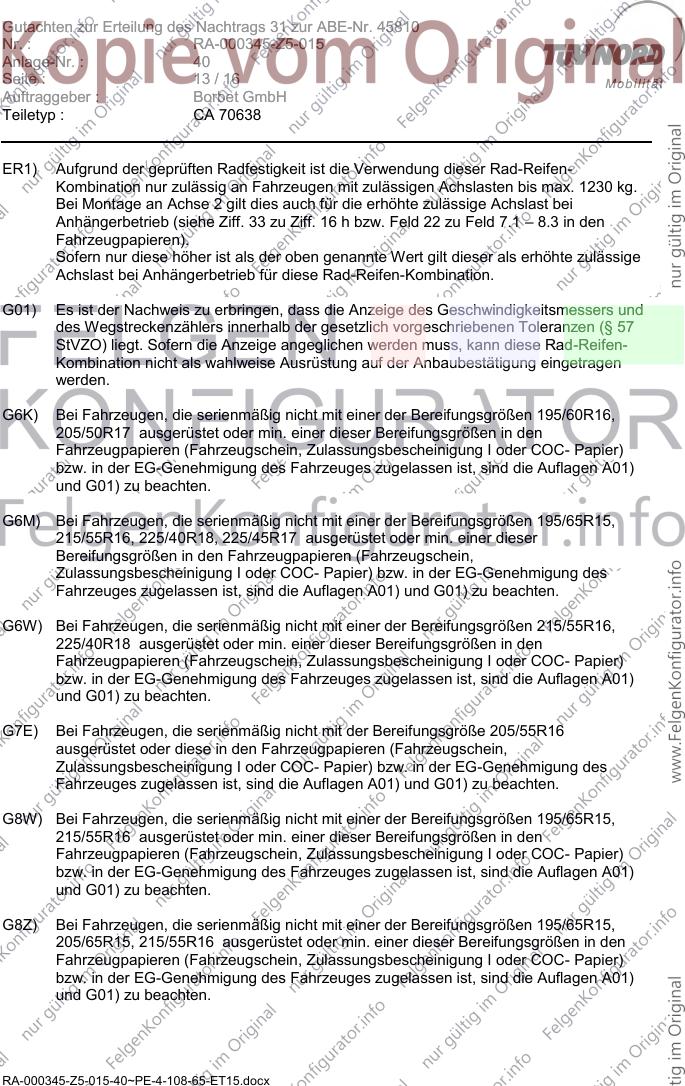

ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1230 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G6K) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
205/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G6M) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
215/55R16, 225/40R18, 225/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G6W) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G7E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/55R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G8W) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
215/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G8Z) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/65R15, 215/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 14 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

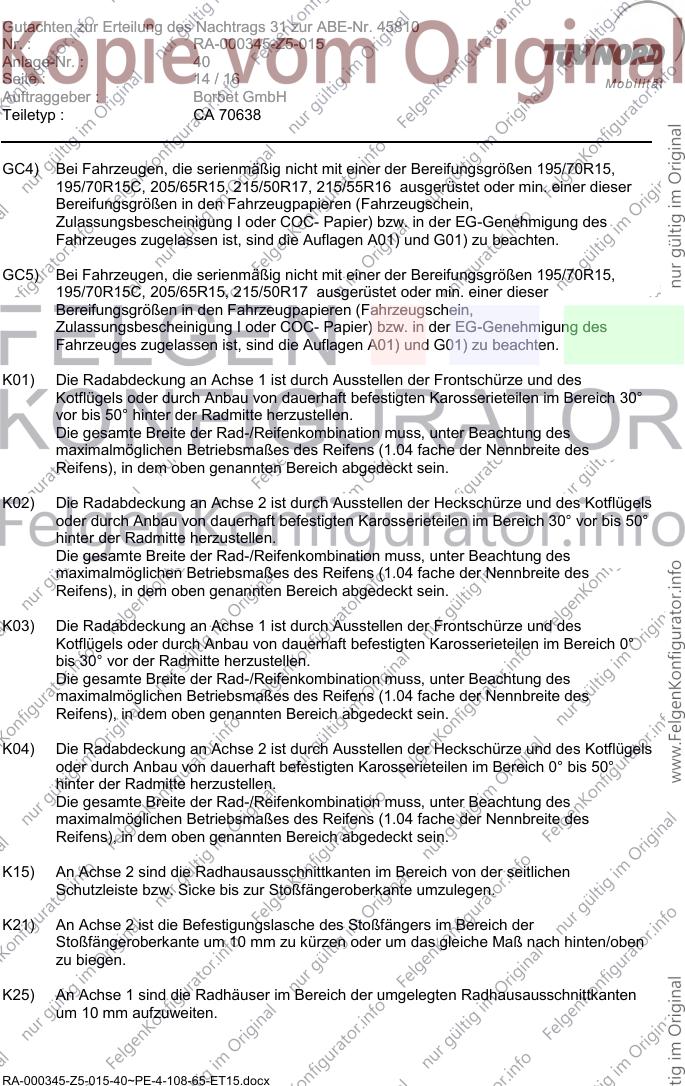

GC4) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/70R15,
195/70R15C, 205/65R15, 215/50R17, 215/55R16 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GC5) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/70R15,
195/70R15C, 205/65R15, 215/50R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben
zu biegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 15 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

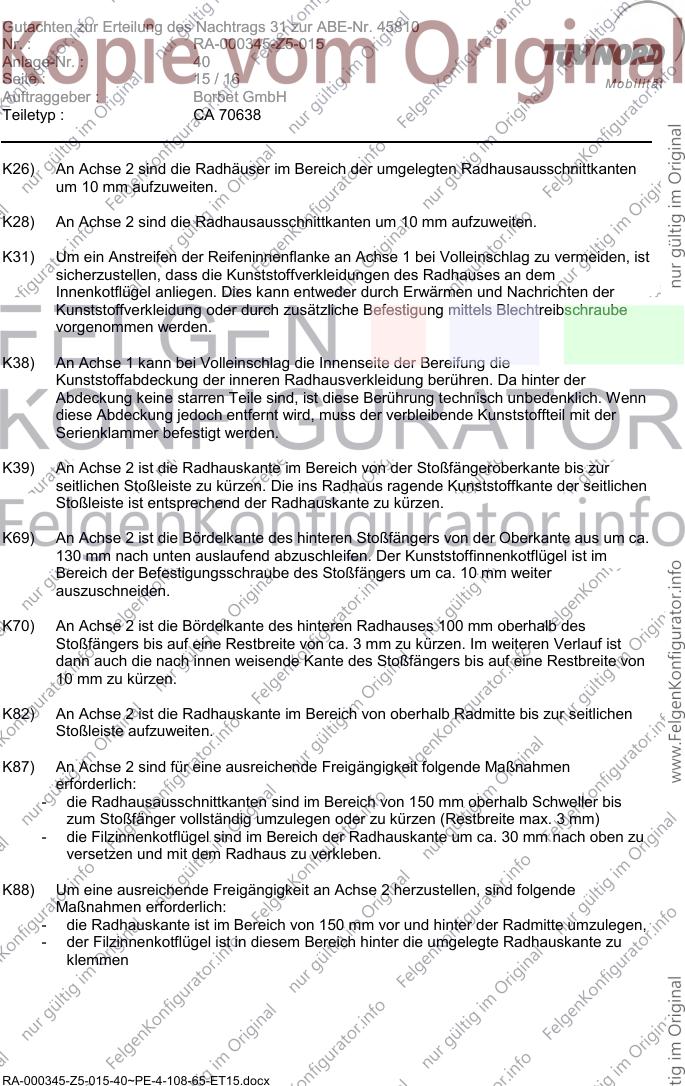

K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K31) Um ein Anstreifen der Reifeninnenflanke an Achse 1 bei Volleinschlag zu vermeiden, ist
sicherzustellen, dass die Kunststoffverkleidungen des Radhauses an dem
Innenkotflügel anliegen. Dies kann entweder durch Erwärmen und Nachrichten der
Kunststoffverkleidung oder durch zusätzliche Befestigung mittels Blechtreibschraube
vorgenommen werden.
K38) An Achse 1 kann bei Volleinschlag die Innenseite der Bereifung die
Kunststoffabdeckung der inneren Radhausverkleidung berühren. Da hinter der
Abdeckung keine starren Teile sind, ist diese Berührung technisch unbedenklich. Wenn
diese Abdeckung jedoch entfernt wird, muss der verbleibende Kunststoffteil mit der
Serienklammer befestigt werden.
K39) An Achse 2 ist die Radhauskante im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste zu kürzen. Die ins Radhaus ragende Kunststoffkante der seitlichen
Stoßleiste ist entsprechend der Radhauskante zu kürzen.
K69) An Achse 2 ist die Bördelkante des hinteren Stoßfängers von der Oberkante aus um ca.
130 mm nach unten auslaufend abzuschleifen. Der Kunststoffinnenkotflügel ist im
Bereich der Befestigungsschraube des Stoßfängers um ca. 10 mm weiter
auszuschneiden.
K70) An Achse 2 ist die Bördelkante des hinteren Radhauses 100 mm oberhalb des
Stoßfängers bis auf eine Restbreite von ca. 3 mm zu kürzen. Im weiteren Verlauf ist
dann auch die nach innen weisende Kante des Stoßfängers bis auf eine Restbreite von
10 mm zu kürzen.
K82) An Achse 2 ist die Radhauskante im Bereich von oberhalb Radmitte bis zur seitlichen
Stoßleiste aufzuweiten.
K87) An Achse 2 sind für eine ausreichende Freigängigkeit folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind im Bereich von 150 mm oberhalb Schweller bis
zum Stoßfänger vollständig umzulegen oder zu kürzen (Restbreite max. 3 mm)
- die Filzinnenkotflügel sind im Bereich der Radhauskante um ca. 30 mm nach oben zu
versetzen und mit dem Radhaus zu verkleben.
K88) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende
Maßnahmen erforderlich:
- die Radhauskante ist im Bereich von 150 mm vor und hinter der Radmitte umzulegen,
- der Filzinnenkotflügel ist in diesem Bereich hinter die umgelegte Radhauskante zu
klemmen
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx
Gutachten zur Erteilung des Nachtrags 31 zur ABE-Nr. 45810
Nr. : RA-000345-Z5-015
Anlage-Nr. : 40
Seite : 16 / 16 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638

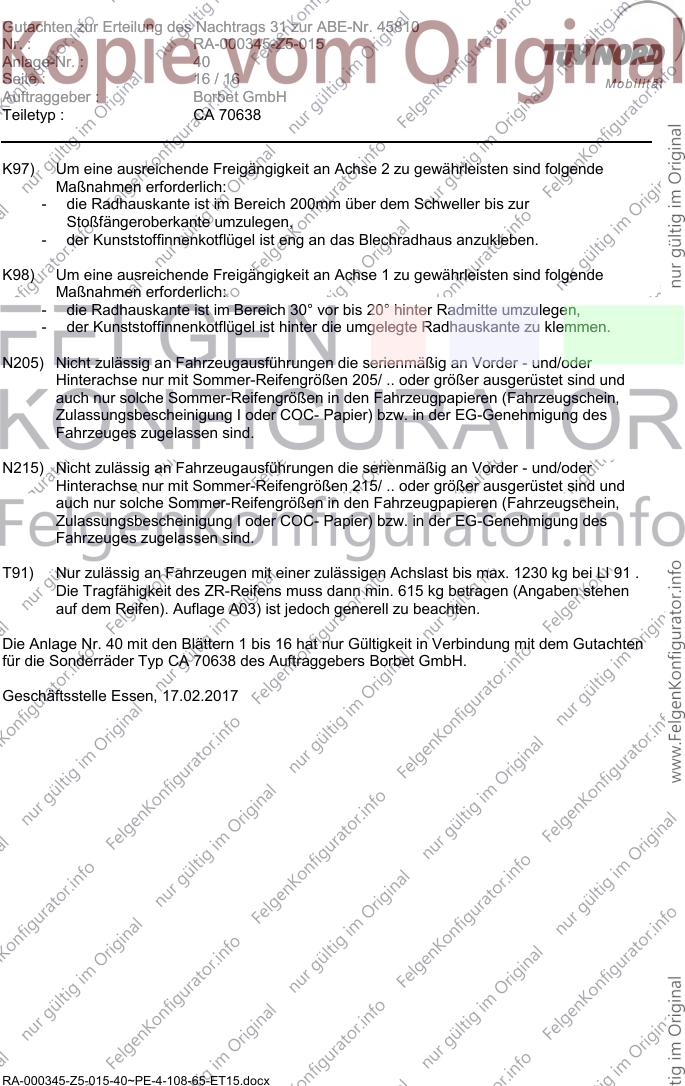

K97) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten sind folgende
Maßnahmen erforderlich:
- die Radhauskante ist im Bereich 200mm über dem Schweller bis zur
Stoßfängeroberkante umzulegen,
- der Kunststoffinnenkotflügel ist eng an das Blechradhaus anzukleben.
K98) Um eine ausreichende Freigängigkeit an Achse 1 zu gewährleisten sind folgende
Maßnahmen erforderlich:
- die Radhauskante ist im Bereich 30° vor bis 20° hinter Radmitte umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 40 mit den Blättern 1 bis 16 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70638 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 17.02.2017
RA-000345-Z5-015-40~PE-4-108-65-ET15.docx
