Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45821
Nr. : RA-000478-I0-104
Anlage-Nr. : 24a
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

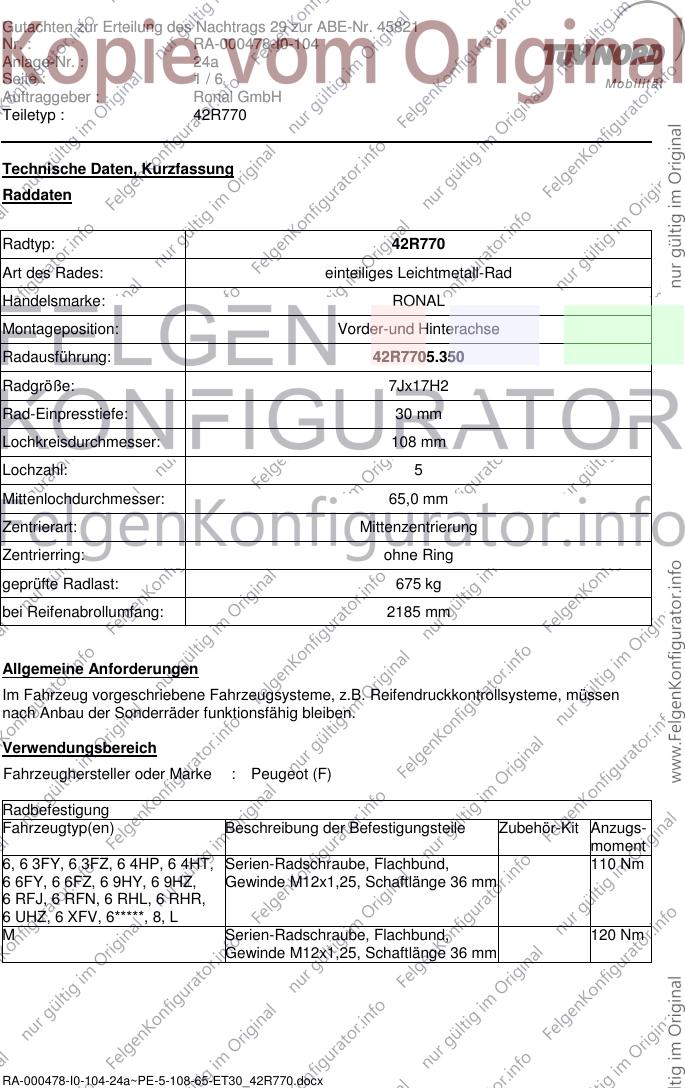

Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R770
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 42R7705.350
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 65,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2185 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Peugeot (F)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
6, 6 3FY, 6 3FZ, 6 4HP, 6 4HT, Serien-Radschraube, Flachbund, 110 Nm
6 6FY, 6 6FZ, 6 9HY, 6 9HZ, Gewinde M12x1,25, Schaftlänge 36 mm
6 RFJ, 6 RFN, 6 RHL, 6 RHR,
6 UHZ, 6 XFV, 6*****, 8, L
M Serien-Radschraube, Flachbund, 120 Nm
Gewinde M12x1,25, Schaftlänge 36 mm
RA-000478-I0-104-24a~PE-5-108-65-ET30_42R770.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45821
Nr. : RA-000478-I0-104
Anlage-Nr. : 24a
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

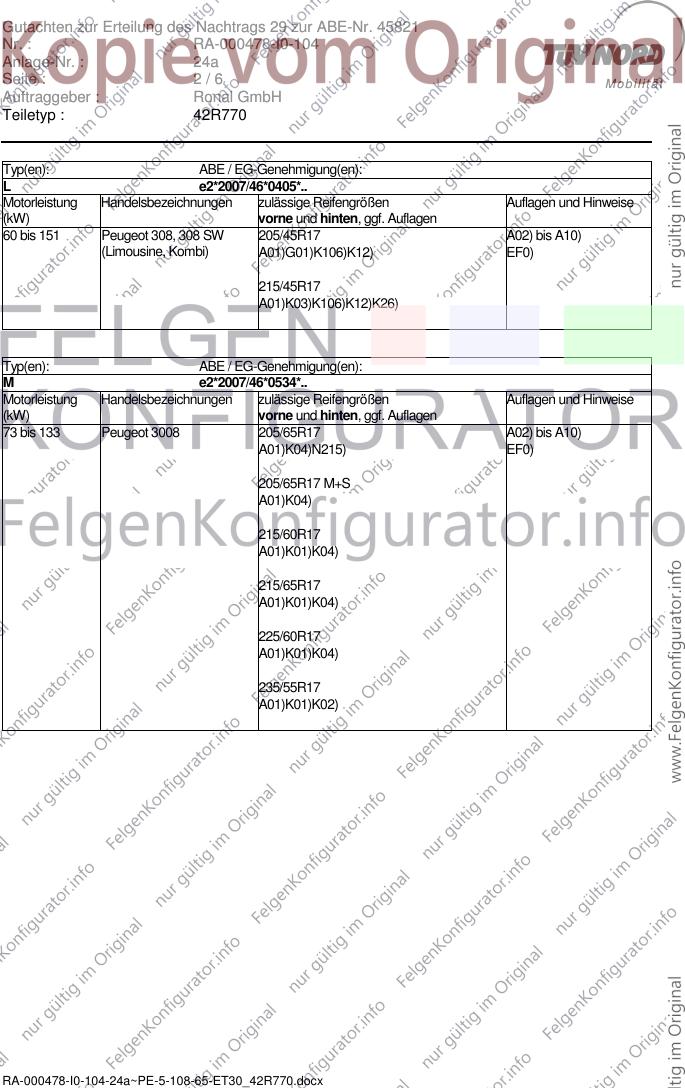

Typ(en): ABE / EG-Genehmigung(en):
L e2*2007/46*0405*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 151 Peugeot 308, 308 SW 205/45R17 A02) bis A10)
(Limousine, Kombi) A01)G01)K106)K12) EF0)
215/45R17
A01)K03)K106)K12)K26)
Typ(en): ABE / EG-Genehmigung(en):
M e2*2007/46*0534*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 133 Peugeot 3008 205/65R17 A02) bis A10)
A01)K04)N215) EF0)
205/65R17 M+S
A01)K04)
215/60R17
A01)K01)K04)
215/65R17
A01)K01)K04)
225/60R17
A01)K01)K04)
235/55R17
A01)K01)K02)
RA-000478-I0-104-24a~PE-5-108-65-ET30_42R770.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45821
Nr. : RA-000478-I0-104
Anlage-Nr. : 24a
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

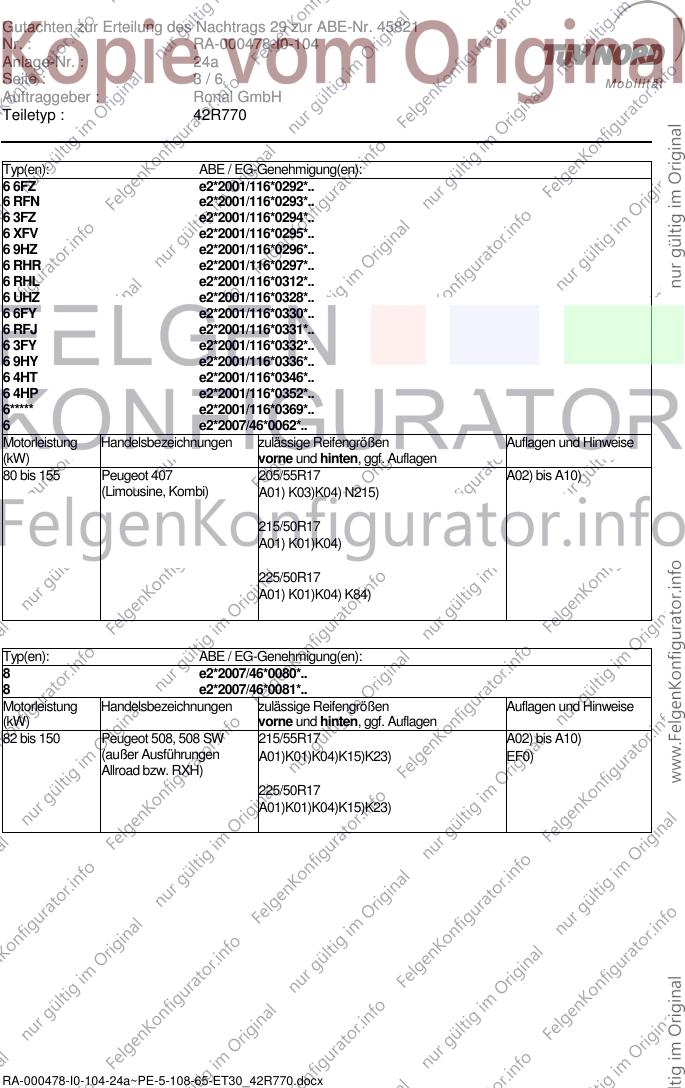

Typ(en): ABE / EG-Genehmigung(en):
6 6FZ e2*2001/116*0292*..
6 RFN e2*2001/116*0293*..
6 3FZ e2*2001/116*0294*..
6 XFV e2*2001/116*0295*..
6 9HZ e2*2001/116*0296*..
6 RHR e2*2001/116*0297*..
6 RHL e2*2001/116*0312*..
6 UHZ e2*2001/116*0328*..
6 6FY e2*2001/116*0330*..
6 RFJ e2*2001/116*0331*..
6 3FY e2*2001/116*0332*..
6 9HY e2*2001/116*0336*..
6 4HT e2*2001/116*0346*..
6 4HP e2*2001/116*0352*..
6***** e2*2001/116*0369*..
6 e2*2007/46*0062*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Peugeot 407 205/55R17 A02) bis A10)
(Limousine, Kombi) A01) K03)K04) N215)
215/50R17
A01) K01)K04)
225/50R17
A01) K01)K04) K84)
Typ(en): ABE / EG-Genehmigung(en):
8 e2*2007/46*0080*..
8 e2*2007/46*0081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 150 Peugeot 508, 508 SW 215/55R17 A02) bis A10)
(außer Ausführungen A01)K01)K04)K15)K23) EF0)
Allroad bzw. RXH)
225/50R17
A01)K01)K04)K15)K23)
RA-000478-I0-104-24a~PE-5-108-65-ET30_42R770.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45821
Nr. : RA-000478-I0-104
Anlage-Nr. : 24a
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770
Typ(en): ABE / EG-Genehmigung(en):
M e2*2007/46*0534*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 133 Peugeot 5008 205/65R17 A02) bis A10)
N215) EF0)
205/65R17 M+S
215/60R17
A01) K01)K04)
215/65R17
A01) K01)K04)
225/60R17
A01) K01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
RA-000478-I0-104-24a~PE-5-108-65-ET30_42R770.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45821
Nr. : RA-000478-I0-104
Anlage-Nr. : 24a
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000478-I0-104-24a~PE-5-108-65-ET30_42R770.docx
Gutachten zur Erteilung des Nachtrags 29 zur ABE-Nr. 45821
Nr. : RA-000478-I0-104
Anlage-Nr. : 24a
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R770

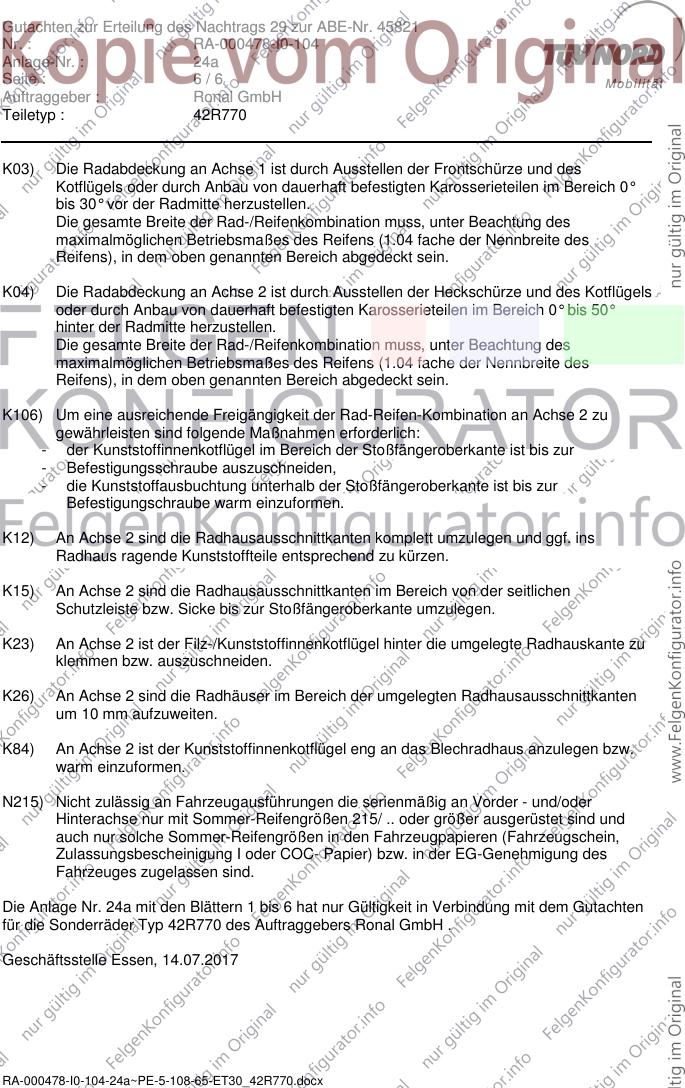

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K106) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante ist bis zur
- Befestigungsschraube auszuschneiden,
- die Kunststoffausbuchtung unterhalb der Stoßfängeroberkante ist bis zur
Befestigungschraube warm einzuformen.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins
Radhaus ragende Kunststoffteile entsprechend zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen
Schutzleiste bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K84) An Achse 2 ist der Kunststoffinnenkotflügel eng an das Blechradhaus anzulegen bzw.
warm einzuformen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 24a mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R770 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 14.07.2017
