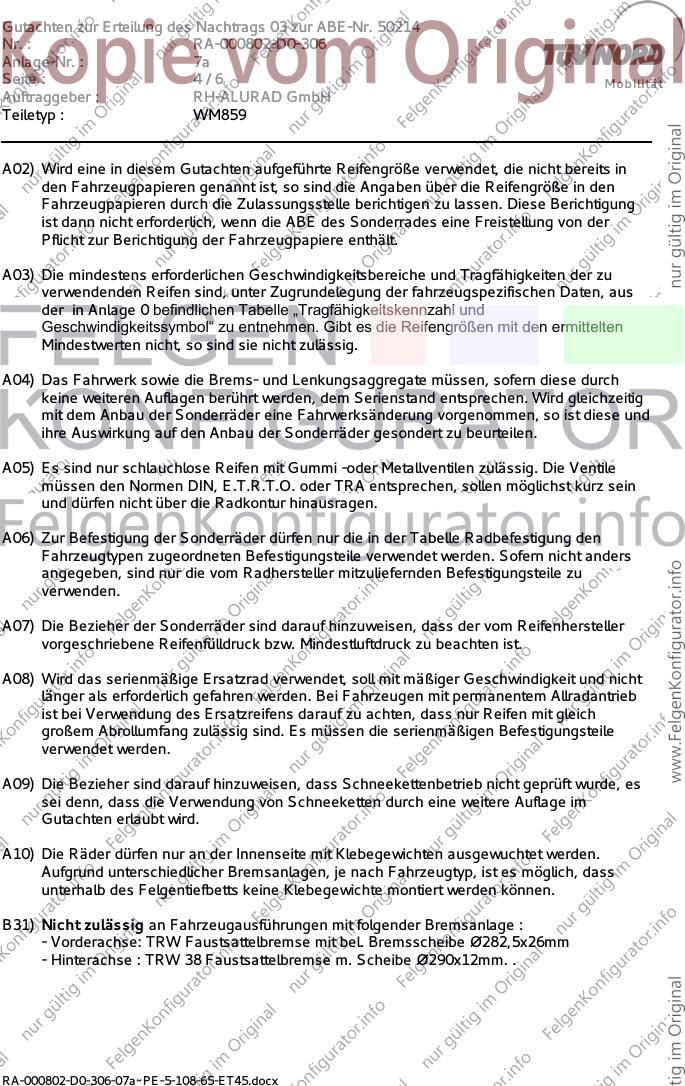

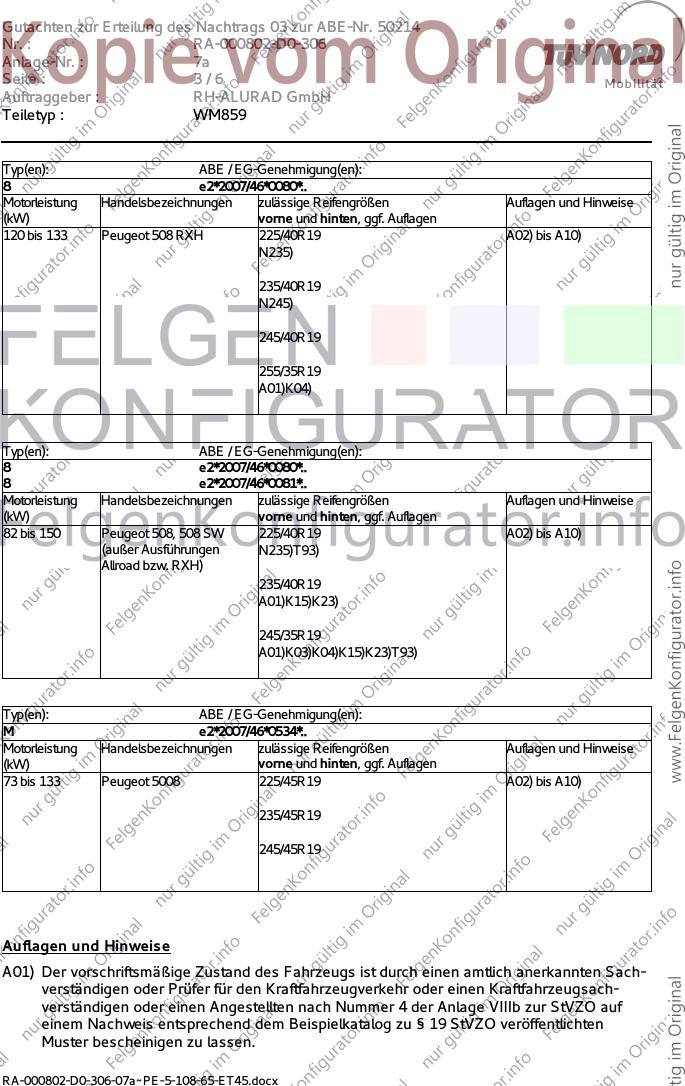

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50214
Nr. : RA-000802-D0-306
Anlage-Nr. : 7a
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
Technische Daten, Kurzfassung
Raddaten
Radtyp: WM859
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 108G
Radgröße: 8½Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø65.1
geprüfte Radlast: 925 kg
bei Reifenabrollumfang: 2330 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Peugeot
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
L, 6 3FY, 6 3FZ, 6 4HP, 6 4HT, Radschraube, Kegel 60°, Gewinde 4661 120 Nm
6 6FY, 6 6FZ, 6 9HY, 6 9HZ, 6 M12x1,25, Schaftlänge 28,5 mm
RFJ, 6 RFN, 6 RHL, 6 RHR, 6
XFV, 6 UHZ, 6*****, 6, 8, M
RA-000802-D0-306-07a~PE-5-108-65-ET45.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50214
Nr. : RA-000802-D0-306
Anlage-Nr. : 7a
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
Typ(en): ABE / EG-Genehmigung(en):
L e2*2007/46*0405*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 200 Peugeot 308 GTi 225/35R19 A02) bis A10)
A01)K16)K18)N235)
235/30R19
A01)K04)K16)K18)
Typ(en): ABE / EG-Genehmigung(en):
M e2*2007/46*0534*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 133 Peugeot 3008 225/45R19 A02) bis A10)
235/45R19
245/45R19
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
6 6FZ e2*2001/116*0292*..
6 RFN e2*2001/116*0293*..
6 3FZ e2*2001/116*0294*..
6 XFV e2*2001/116*0295*..
6 9HZ e2*2001/116*0296*..
6 RHR e2*2001/116*0297*..
6 RHL e2*2001/116*0312*..
6 UHZ e2*2001/116*0328*..
6 6FY e2*2001/116*0330*..
6 RFJ e2*2001/116*0331*..
6 3FY e2*2001/116*0332*..
6 9HY e2*2001/116*0336*..
6 4HT e2*2001/116*0346*..
6 4HP e2*2001/116*0352*..
6***** e2*2001/116*0369*..
6 e2*2007/46*0062*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Peugeot 407 225/40R19 A02) bis A10)B31)
(Limousine, Kombi) G7U)
235/35R19
T91)
RA-000802-D0-306-07a~PE-5-108-65-ET45.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50214
Nr. : RA-000802-D0-306
Anlage-Nr. : 7a
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
Typ(en): ABE / EG-Genehmigung(en):
8 e2*2007/46*0080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 133 Peugeot 508 RXH 225/40R19 A02) bis A10)
N235)
235/40R19
N245)
245/40R19
255/35R19
A01)K04)
Typ(en): ABE / EG-Genehmigung(en):
8 e2*2007/46*0080*..
8 e2*2007/46*0081*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 150 Peugeot 508, 508 SW 225/40R19 A02) bis A10)
(außer Ausführungen N235)T93)
Allroad bzw. RXH)
235/40R19
A01)K15)K23)
245/35R19
A01)K03)K04)K15)K23)T93)
Typ(en): ABE / EG-Genehmigung(en):
M e2*2007/46*0534*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 133 Peugeot 5008 225/45R19 A02) bis A10)
235/45R19
245/45R19
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000802-D0-306-07a~PE-5-108-65-ET45.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50214
Nr. : RA-000802-D0-306
Anlage-Nr. : 7a
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
B31) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage :
- Vorderachse: TRW Faustsattelbremse mit bel. Bremsscheibe Ø282,5x26mm
- Hinterachse : TRW 38 Faustsattelbremse m. Scheibe Ø290x12mm. .
RA-000802-D0-306-07a~PE-5-108-65-ET45.docx

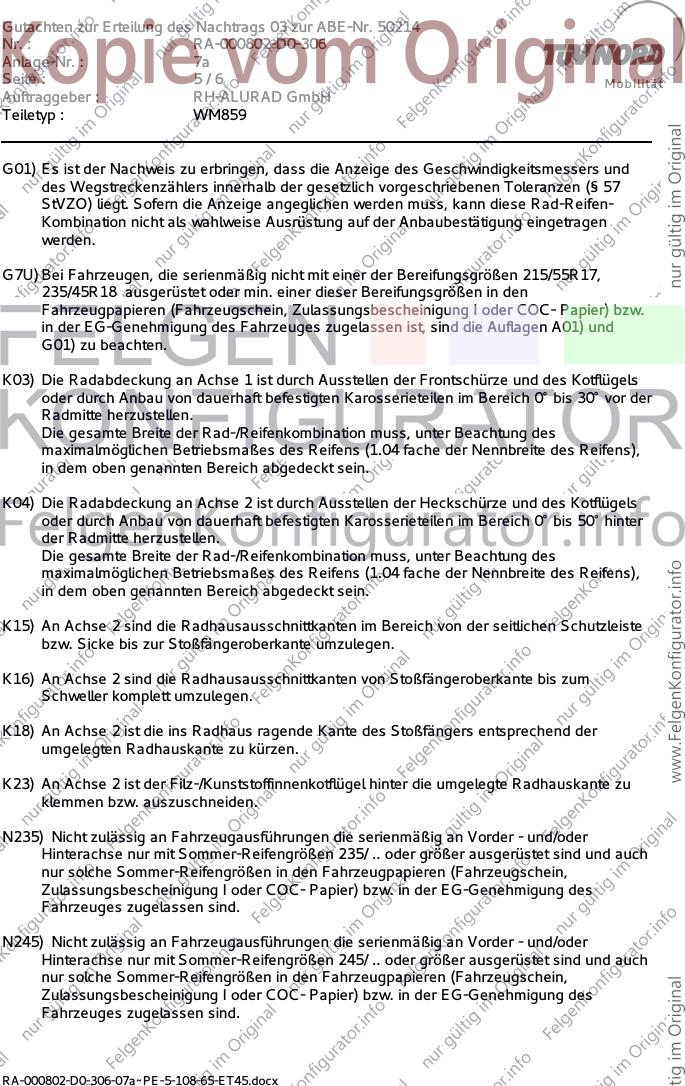

Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50214
Nr. : RA-000802-D0-306
Anlage-Nr. : 7a
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G7U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000802-D0-306-07a~PE-5-108-65-ET45.docx
Gutachten zur Erteilung des Nachtrags 03 zur ABE-Nr. 50214
Nr. : RA-000802-D0-306
Anlage-Nr. : 7a
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM859
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 7a mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ WM859 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 09.06.2017
