Gutachten zur Erteilung der ABE-Nr. 51976 nach §22 StVZO
Nr. : RA-000939-A0-314
Anlage-Nr. : 1b
Seite : 1/8
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 707-4L
Technische Daten, Kurzfassung
Raddaten
Radtyp: SPT 707-4L
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Anzio
Montageposition: Vorder-und Hinterachse
Radausführung: CP1
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 18 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 65,1 mm
Zentrierart: Mittenzentrierung
§ 22 51976
Zentrierring: ohne Ring
geprüfte Radlast: 660 kg
bei Reifenabrollumfang: 2260 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: PEUGEOT
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Serien-Radschraube, Flachbund, beweglich, Gewinde M12x1,25, 110 Nm
Schaftlänge 36 mm
BF2 Serien-Radschraube, Flachbund, beweglich, Gewinde M12x1,25, 120 Nm
Schaftlänge 36 mm
Typ(en): ABE / EG-Genehmigung(en):
K***** e2*2001/116*0300*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 80 Peugeot 1007 195/40R17 A01) bis A10)
BF1) K21) K87)
205/40R17
215/35R17
K04)

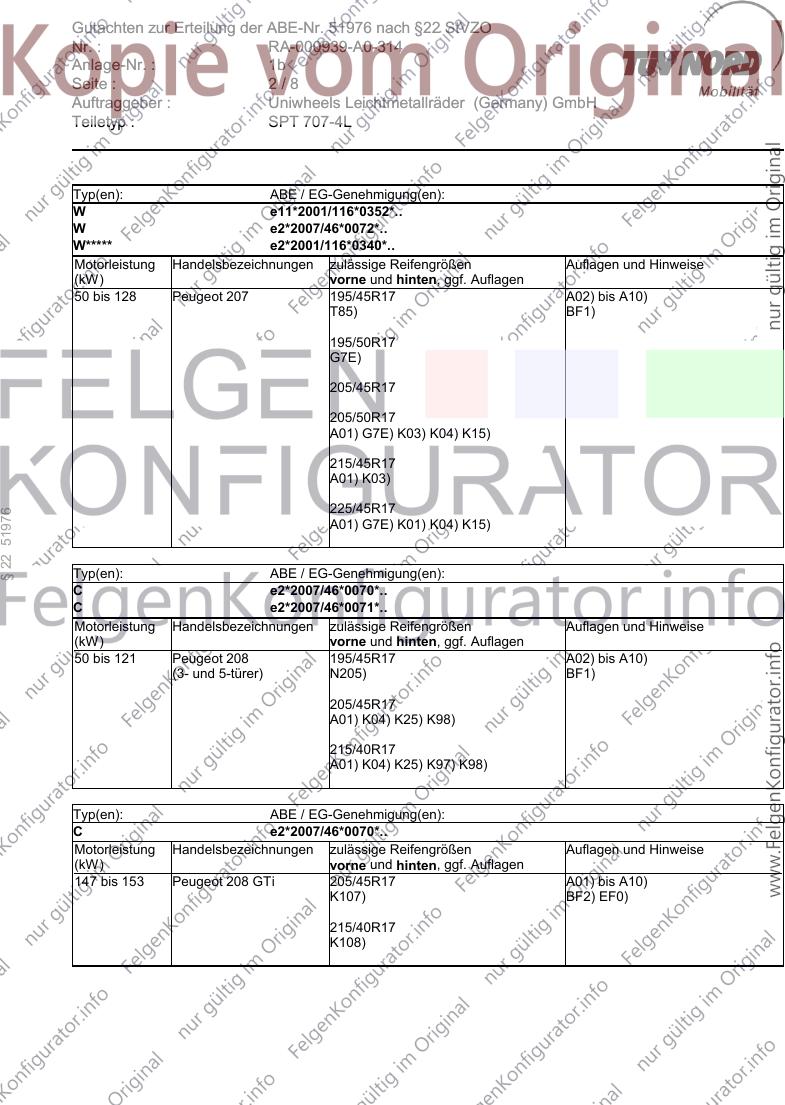

Gutachten zur Erteilung der ABE-Nr. 51976 nach §22 StVZO
Nr. : RA-000939-A0-314
Anlage-Nr. : 1b
Seite : 2/8
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 707-4L
Typ(en): ABE / EG-Genehmigung(en):
W e11*2001/116*0352*..
W e2*2007/46*0072*..
W***** e2*2001/116*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 128 Peugeot 207 195/45R17 A02) bis A10)
T85) BF1)
195/50R17
G7E)
205/45R17
205/50R17
A01) G7E) K03) K04) K15)
215/45R17
A01) K03)
225/45R17
§ 22 51976
A01) G7E) K01) K04) K15)
Typ(en): ABE / EG-Genehmigung(en):
C e2*2007/46*0070*..
C e2*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 121 Peugeot 208 195/45R17 A02) bis A10)
(3- und 5-türer) N205) BF1)
205/45R17
A01) K04) K25) K98)
215/40R17
A01) K04) K25) K97) K98)
Typ(en): ABE / EG-Genehmigung(en):
C e2*2007/46*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
147 bis 153 Peugeot 208 GTi 205/45R17 A01) bis A10)
K107) BF2) EF0)
215/40R17
K108)

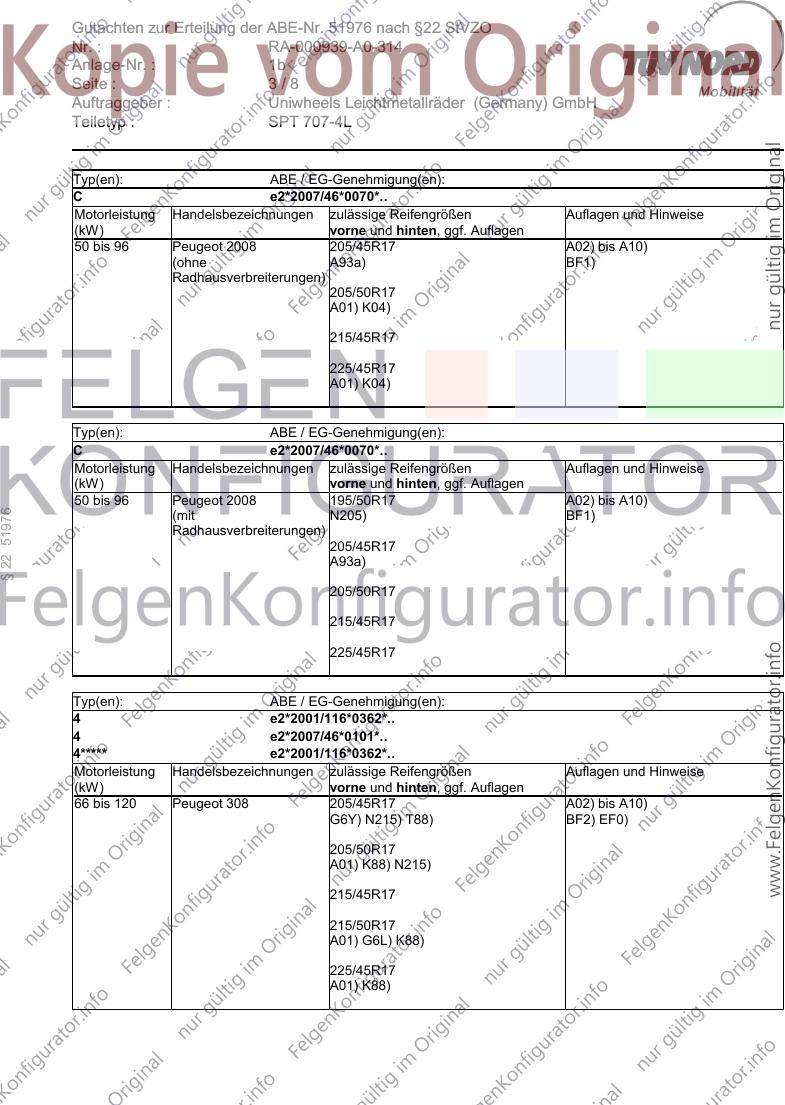

Gutachten zur Erteilung der ABE-Nr. 51976 nach §22 StVZO
Nr. : RA-000939-A0-314
Anlage-Nr. : 1b
Seite : 3/8
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 707-4L
Typ(en): ABE / EG-Genehmigung(en):
C e2*2007/46*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 96 Peugeot 2008 205/45R17 A02) bis A10)
(ohne A93a) BF1)
Radhausverbreiterungen)
205/50R17
A01) K04)
215/45R17
225/45R17
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
C e2*2007/46*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 96 Peugeot 2008 195/50R17 A02) bis A10)
§ 22 51976
(mit N205) BF1)
Radhausverbreiterungen)
205/45R17
A93a)
205/50R17
215/45R17
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
4 e2*2001/116*0362*..
4 e2*2007/46*0101*..
4***** e2*2001/116*0362*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 120 Peugeot 308 205/45R17 A02) bis A10)
G6Y) N215) T88) BF2) EF0)
205/50R17
A01) K88) N215)
215/45R17
215/50R17
A01) G6L) K88)
225/45R17
A01) K88)

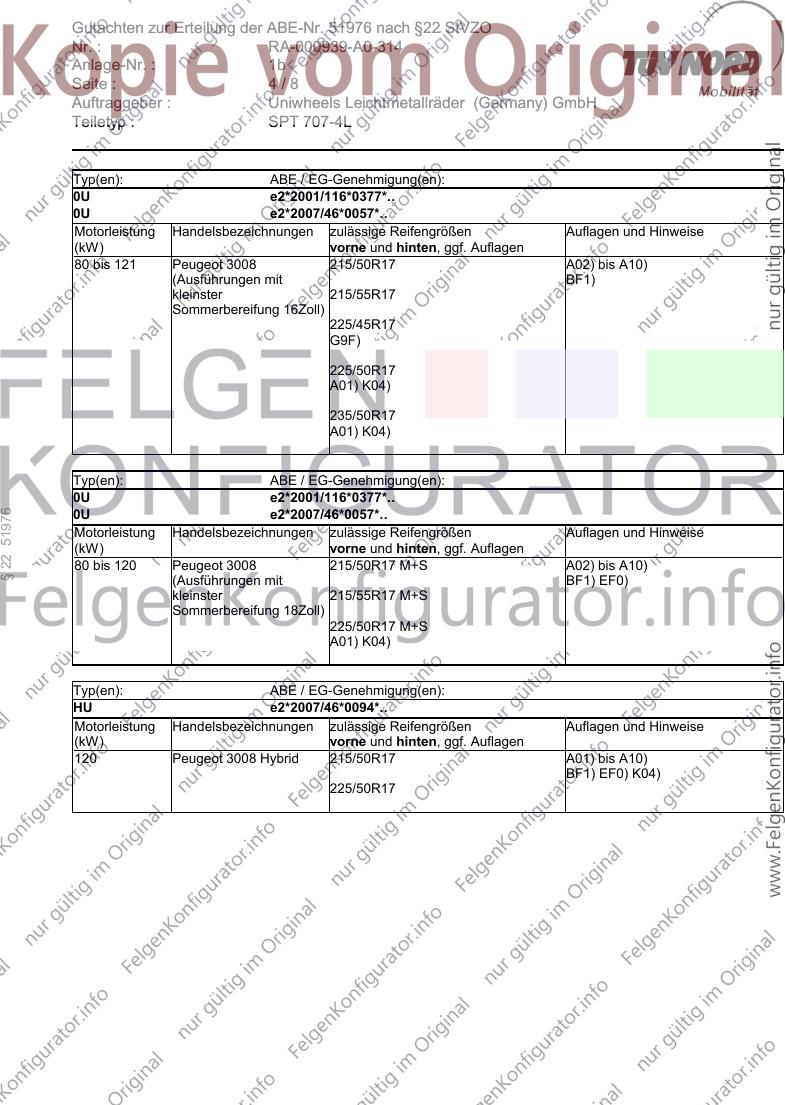

Gutachten zur Erteilung der ABE-Nr. 51976 nach §22 StVZO
Nr. : RA-000939-A0-314
Anlage-Nr. : 1b
Seite : 4/8
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 707-4L
Typ(en): ABE / EG-Genehmigung(en):
0U e2*2001/116*0377*..
0U e2*2007/46*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 121 Peugeot 3008 215/50R17 A02) bis A10)
(Ausführungen mit BF1)
kleinster 215/55R17
Sommerbereifung 16Zoll)
225/45R17
G9F)
225/50R17
A01) K04)
235/50R17
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
0U e2*2001/116*0377*..
§ 22 51976
0U e2*2007/46*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 120 Peugeot 3008 215/50R17 M+S A02) bis A10)
(Ausführungen mit BF1) EF0)
kleinster 215/55R17 M+S
Sommerbereifung 18Zoll)
225/50R17 M+S
A01) K04)
Typ(en): ABE / EG-Genehmigung(en):
HU e2*2007/46*0094*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 Peugeot 3008 Hybrid 215/50R17 A01) bis A10)
BF1) EF0) K04)
225/50R17

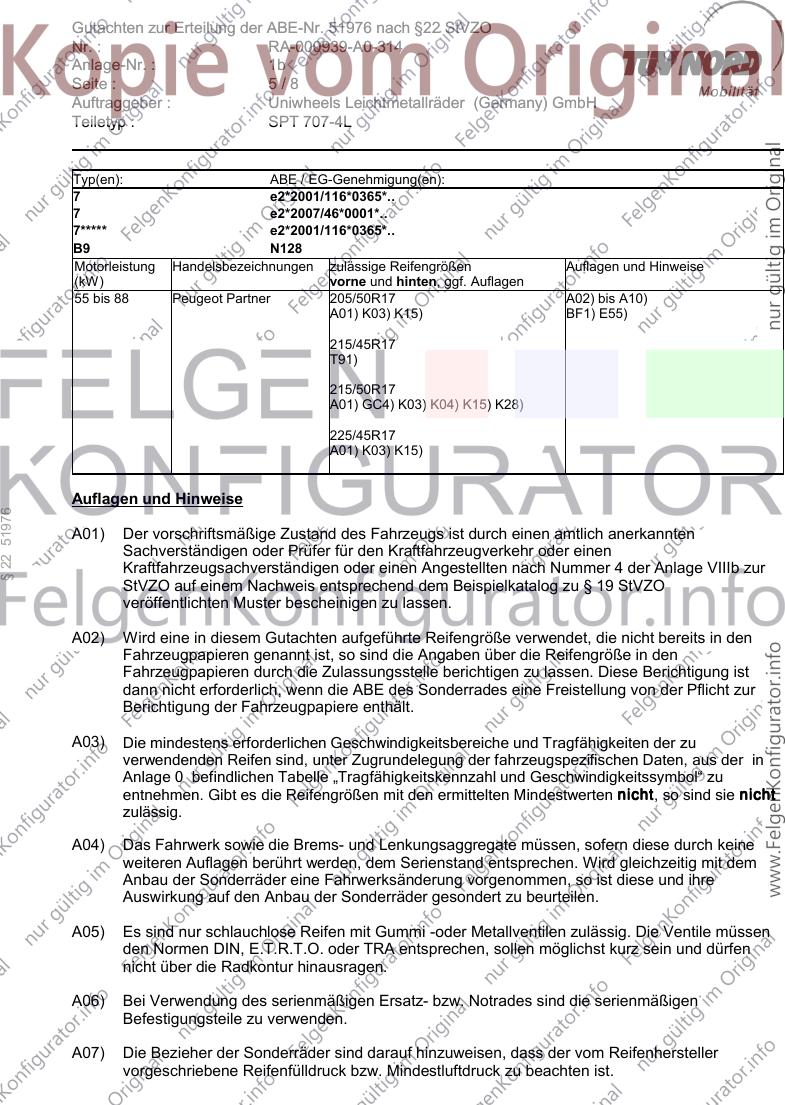

Gutachten zur Erteilung der ABE-Nr. 51976 nach §22 StVZO
Nr. : RA-000939-A0-314
Anlage-Nr. : 1b
Seite : 5/8
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 707-4L
Typ(en): ABE / EG-Genehmigung(en):
7 e2*2001/116*0365*..
7 e2*2007/46*0001*..
7***** e2*2001/116*0365*..
B9 N128
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Peugeot Partner 205/50R17 A02) bis A10)
A01) K03) K15) BF1) E55)
215/45R17
T91)
215/50R17
A01) GC4) K03) K04) K15) K28)
225/45R17
A01) K03) K15)
Auflagen und Hinweise
§ 22 51976
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

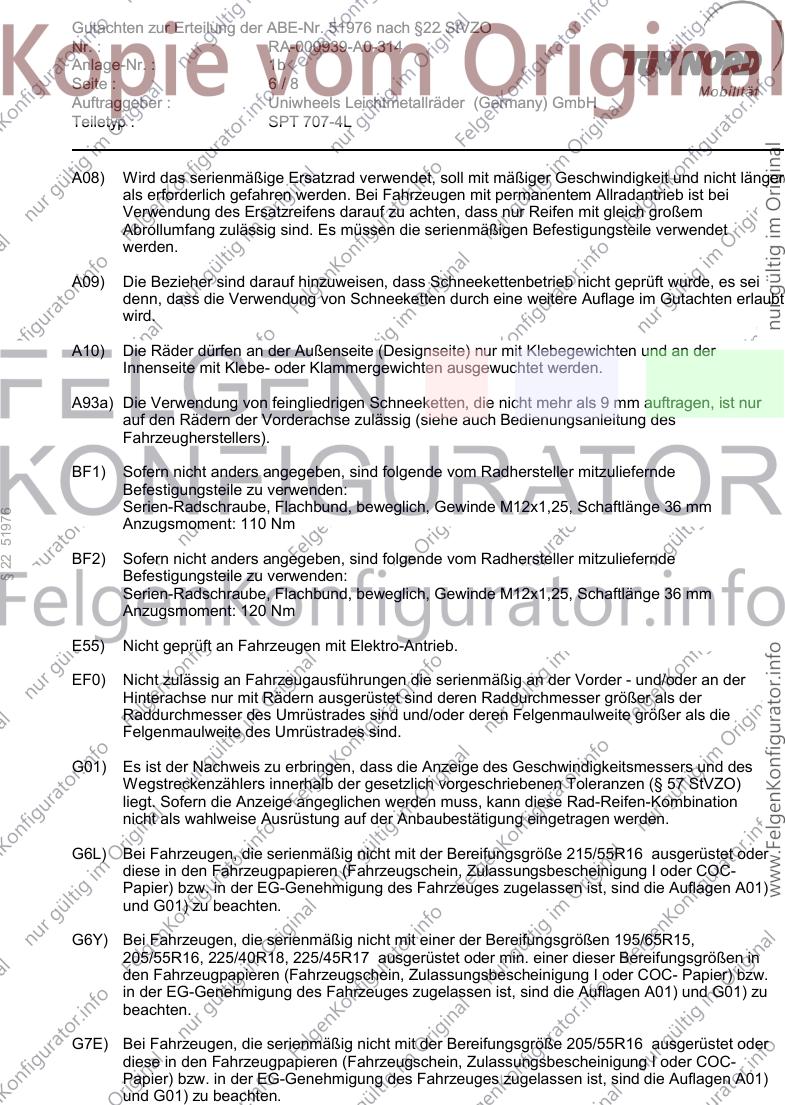

Gutachten zur Erteilung der ABE-Nr. 51976 nach §22 StVZO
Nr. : RA-000939-A0-314
Anlage-Nr. : 1b
Seite : 6/8
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 707-4L
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an der
Innenseite mit Klebe- oder Klammergewichten ausgewuchtet werden.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Serien-Radschraube, Flachbund, beweglich, Gewinde M12x1,25, Schaftlänge 36 mm
§ 22 51976
Anzugsmoment: 110 Nm
BF2) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Serien-Radschraube, Flachbund, beweglich, Gewinde M12x1,25, Schaftlänge 36 mm
Anzugsmoment: 120 Nm
E55) Nicht geprüft an Fahrzeugen mit Elektro-Antrieb.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G6L) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/55R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G6Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/55R16, 225/40R18, 225/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G7E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/55R16 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.

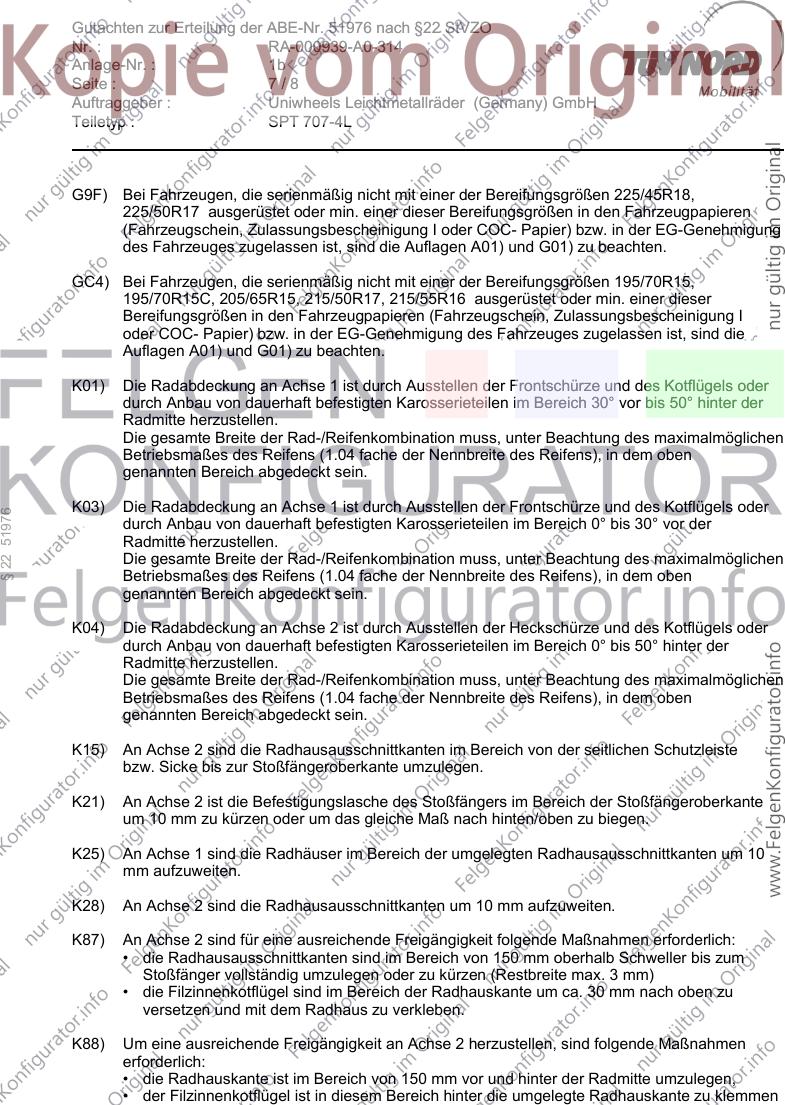

Gutachten zur Erteilung der ABE-Nr. 51976 nach §22 StVZO
Nr. : RA-000939-A0-314
Anlage-Nr. : 1b
Seite : 7/8
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 707-4L
G9F) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/45R18,
225/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GC4) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/70R15,
195/70R15C, 205/65R15, 215/50R17, 215/55R16 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
§ 22 51976
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K87) An Achse 2 sind für eine ausreichende Freigängigkeit folgende Maßnahmen erforderlich:
• die Radhausausschnittkanten sind im Bereich von 150 mm oberhalb Schweller bis zum
Stoßfänger vollständig umzulegen oder zu kürzen (Restbreite max. 3 mm)
• die Filzinnenkotflügel sind im Bereich der Radhauskante um ca. 30 mm nach oben zu
versetzen und mit dem Radhaus zu verkleben.
K88) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhauskante ist im Bereich von 150 mm vor und hinter der Radmitte umzulegen,
• der Filzinnenkotflügel ist in diesem Bereich hinter die umgelegte Radhauskante zu klemmen

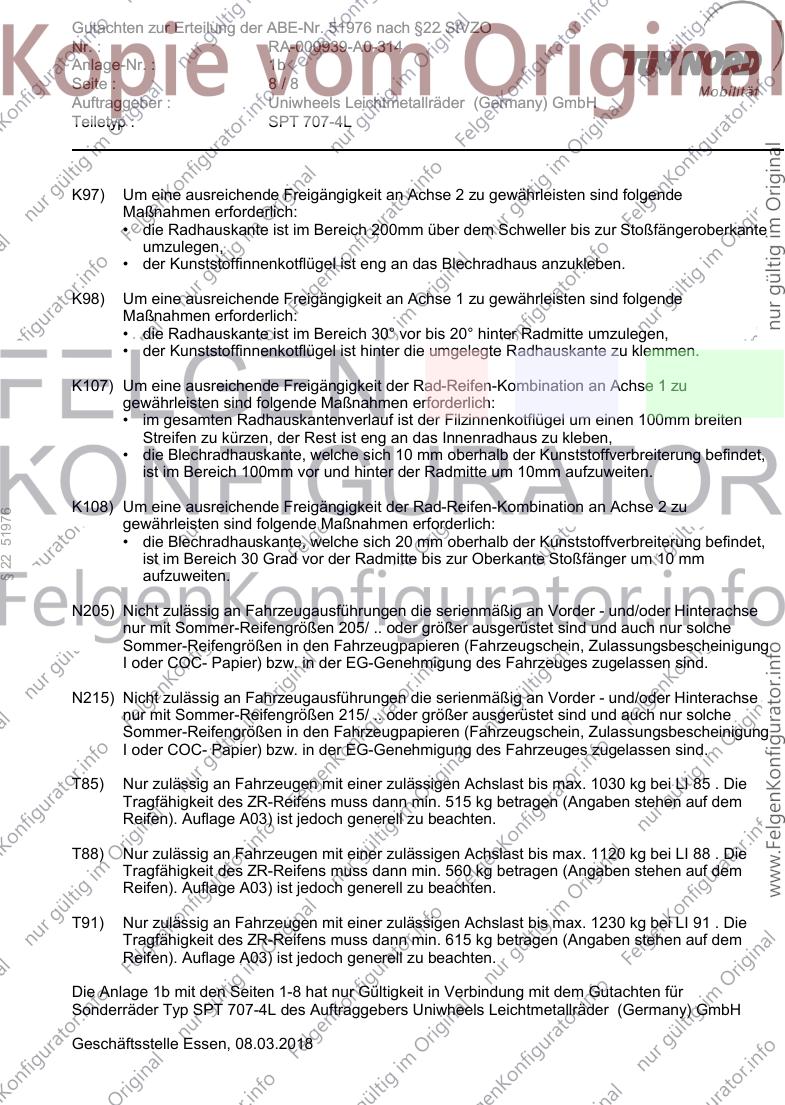

Gutachten zur Erteilung der ABE-Nr. 51976 nach §22 StVZO
Nr. : RA-000939-A0-314
Anlage-Nr. : 1b
Seite : 8/8
Auftraggeber : Uniwheels Leichtmetallräder (Germany) GmbH
Teiletyp : SPT 707-4L
K97) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten sind folgende
Maßnahmen erforderlich:
• die Radhauskante ist im Bereich 200mm über dem Schweller bis zur Stoßfängeroberkante
umzulegen,
• der Kunststoffinnenkotflügel ist eng an das Blechradhaus anzukleben.
K98) Um eine ausreichende Freigängigkeit an Achse 1 zu gewährleisten sind folgende
Maßnahmen erforderlich:
• die Radhauskante ist im Bereich 30° vor bis 20° hinter Radmitte umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K107) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• im gesamten Radhauskantenverlauf ist der Filzinnenkotflügel um einen 100mm breiten
Streifen zu kürzen, der Rest ist eng an das Innenradhaus zu kleben,
• die Blechradhauskante, welche sich 10 mm oberhalb der Kunststoffverbreiterung befindet,
ist im Bereich 100mm vor und hinter der Radmitte um 10mm aufzuweiten.
K108) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
§ 22 51976
gewährleisten sind folgende Maßnahmen erforderlich:
• die Blechradhauskante, welche sich 20 mm oberhalb der Kunststoffverbreiterung befindet,
ist im Bereich 30 Grad vor der Radmitte bis zur Oberkante Stoßfänger um 10 mm
aufzuweiten.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 1b mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ SPT 707-4L des Auftraggebers Uniwheels Leichtmetallräder (Germany) GmbH
Geschäftsstelle Essen, 08.03.2018
