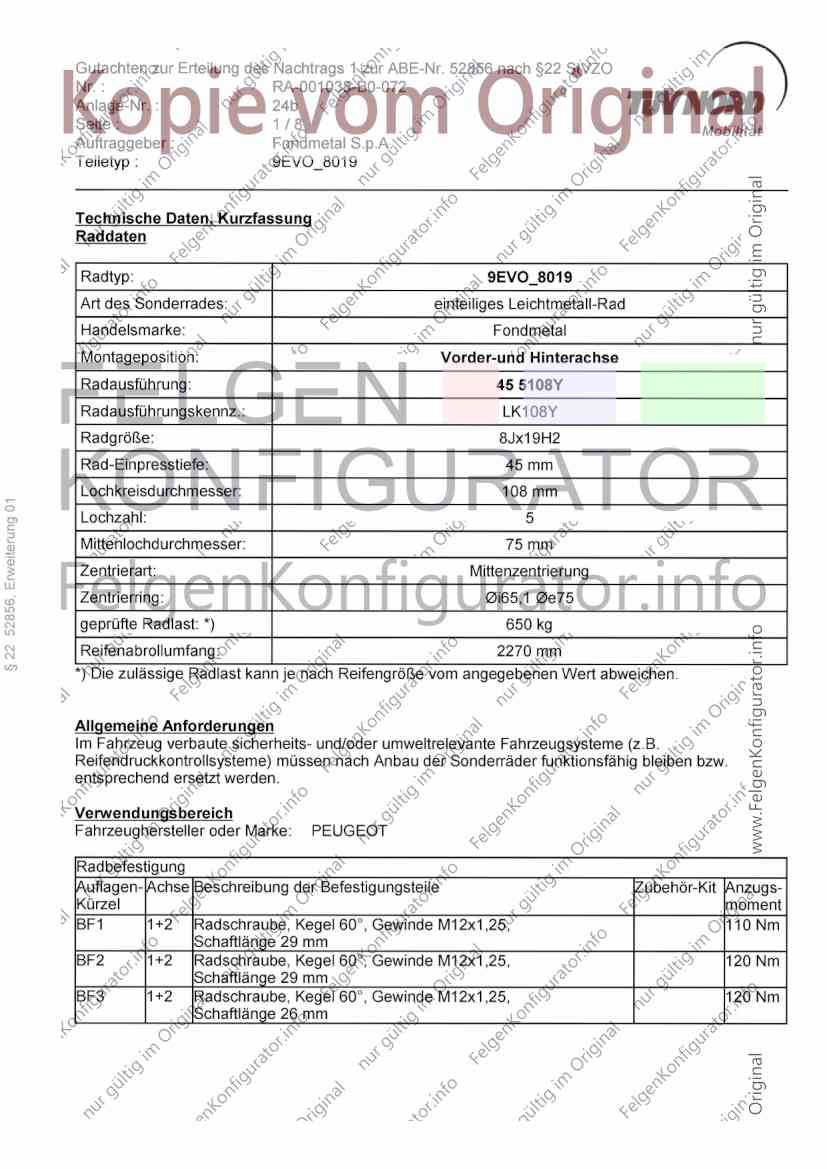

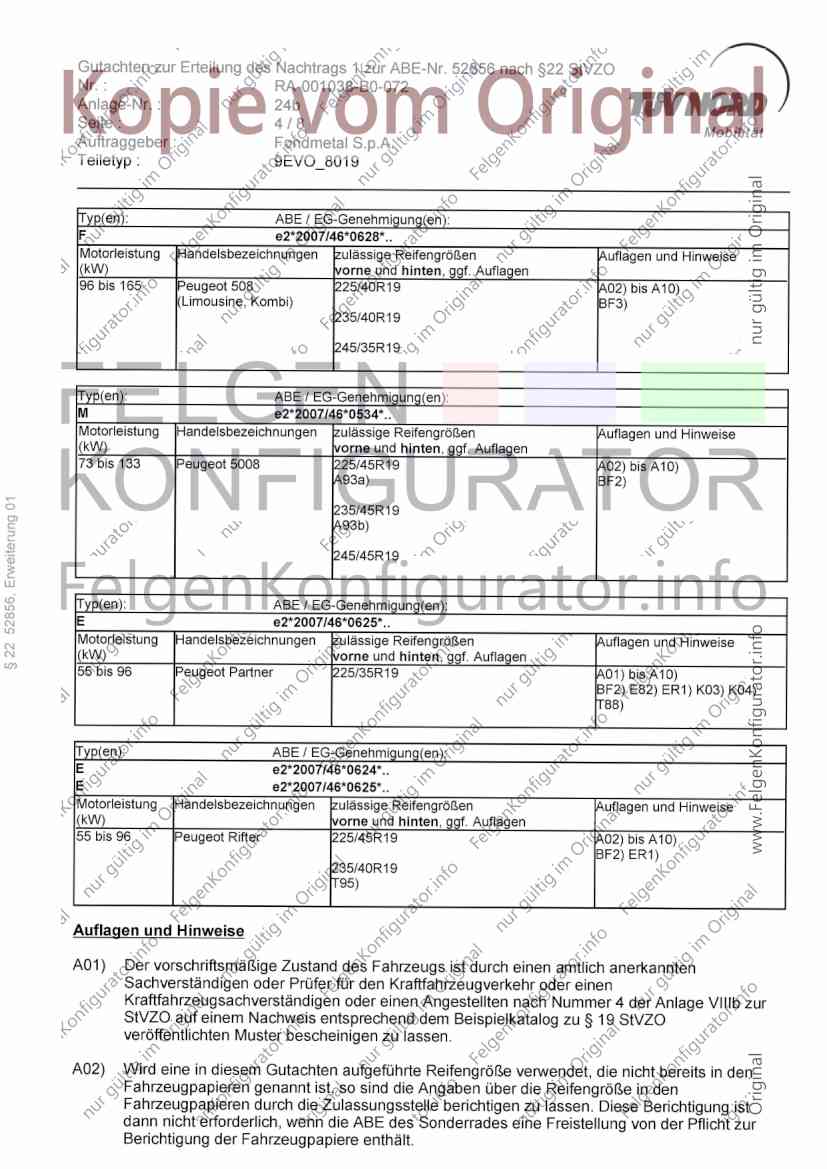

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 24b TUV NORD
Seite : 1/8
Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_8019
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 45 5108Y
Radausführungskennz.: LK108Y
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 75 mm
Zentrierart: Mittenzentrierung
Zentrierring: @i65,1 Oe75
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2270 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: PEUGEOT
Radbefestigung
Auflagen-JAchse [Beschreibung der Befestigungsteile Zubehör-Kit [AAnzugs-
Kürzel moment
BF1 1+2 |Radschraube, Kegel 60°, Gewinde M12x1,25, 110 Nm
Schaftlange 29 mm
BF2 1+2 |Radschraube, Kegel 60°, Gewinde M12x1,25, 120 Nm
Schaftlänge 29 mm
BF3 1+2 |Radschraube, Kegel 60°, Gewinde M12x1,25, 120 Nm
Schaftlänge 26 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 24b TuV¥ NORD
Seite : 2/8 Mobilitat
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
Typ(en): ABE/ EG-Genehmigung(en):
L e2*2007/46*0405*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 165 Peugeot 308, 308 SW [215/35R19 AO2) bis A10)
(Limousine, Kombi) N225) T85) BF1)
225/30R19
A01) K12) K106) T84)
225/35R19
AO1) K11) K12) K106)
Typ(en): ABE/ EG-Genehmigung(en):
L e2*2007/46*0405*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 200 Peugeot 308 GTi 225/30R19 AO2) bis A10)
G1R) T84) BF2) N235)
225/35R19
A01) K16) K18)
|Typ(en): ABE / EG-Genehmigung(en):
IM e2*2007/46*0534*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 133 Peugeot 3008 225/45R19 02) bis A10)
A93a) BF2)
235/45R19
A93b)
245/45R19
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 24b TuV¥ NORD
Seite : 3/8 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
Typ(en): ABE/ EG-Genehmigung(en):
6 e2*2007/46*0062*..
6 3FY e2*2001/116*0332*..
6 3FZ e2*2001/116*0294*..
6 AHP e2*2001/116*0352*..
6 AHT e2*2001/116*0346*..
6 6FY e2*2001/116*0330*..
66FZ e2*2001/116*0292*..
6 9HY e2*2001/116*0336*..
6 9HZ e2*2001/116*0296*..
6 RFJ e2*2001/116*0331*..
6 RFN e2*2001/116*0293*..
6 RHL e2*2001/116*0312*..
6 RHR e2*2001/116*0297*..
6 UHZ e2*2001/116*0328*..
6 XFV e2*2001/116*0295*..
6***** e2*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 155 Peugeot 407 225/40R19 AO2) bis A10)
(Limousine, Kombi) G7U) BF1)
235/35R19
T91)
Typ(en): ABE/ EG-Genehmigung(en):
8 e2*2007/46*0080*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 133 Peugeot 508 RXH 225/40R19 AO2) bis A10)
N235) BF3)
225/45R19
GA2) N235)
235/40R19
N245)
245/40R19
Typ(en): ABE/ EG-Genehmigung(en):
8 e2*2007/46*0080*..
8 e2*2007/46*0081*..
Motorleistung |Handelsbezeichnungen [zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 150 Peugeot 508, 508 SW 1225/40R19 AO2) bis A10)
(außer Ausführungen N235) T93) BF3) ER1)
Allroad bzw. RXH)
235/40R19
01) K15) K23)
245/35R19
T93)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 24b TuvV NORD
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
Typ(en): ABE/ EG-Genehmigung(en):
F e2*2007/46*0628*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 165 Peugeot 508 225/40R19 AO2) bis A10)
(Limousine, Kombi) BF3)
235/40R19
245/35R19
|Typ(en): ABE / EG-Genehmigung(en):
M e2*2007/46*0534*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 133 Peugeot 5008 225/45R19 AO2) bis A10)
A93a) BF2)
235/45R19
A93b)
245/45R19
Typ(en): ABE / EG-Genehmigung(en):
E e2*2007/46*0625*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen uflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Peugeot Partner 225/35R19 AO1) bis A10)
BF2) E82) ER1) K03) K04)
T88)
Typ(en): ABE / EG-Genehmigung(en):
E e2*2007/46*0624*..
E e2*2007/46*0625*..
Motorleistung |Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 96 Peugeot Rifter 225/45R19 AO2) bis A10)
BF2) ER1)
235/40R19
T95)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIllb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 24b TuV NORD
Seite : 5/8 Mobilität
Auftraggeber: Fondmetal S.p.A.
Teiletyp : 9EVO_8019
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93b) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlange 29 mm
Anzugsmoment: 110 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlange 29 mm
Anzugsmoment: 120 Nm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 24b TuV NORD
Seite : 6/8 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 26 mm
Anzugsmoment: 120 Nm
E82) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig mit der Reifengröße 215/65R16
oder 215/60R17 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung | oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1300 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzahlers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G1R) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/40R18 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung | oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G7U) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung | oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GA2) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/55R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung | oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflugels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflugels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 24b TuV NORD
seite: 718 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K18) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
umgelegten Radhauskante zu kürzen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K106) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
« der Kunststoffinnenkotflügel im Bereich der Stoßfängeroberkante ist bis zur
« Befestigungsschraube auszuschneiden,
« die Kunststoffausbuchtung unterhalb der Stoßfängeroberkante ist bis zur
Befestigungschraube warm einzuformen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
| oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T84) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1000 kg bei LI 84 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 500 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage AO3) ist jedoch generell zu beachten.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52856 nach 822 StVZO
Nr. : RA-001038-B0-072
Anlage-Nr. : 24b TuV NORD
Seite : 8/8 Mobilität
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_8019
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 24b mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 9EVO_8019 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 03.09.2019
