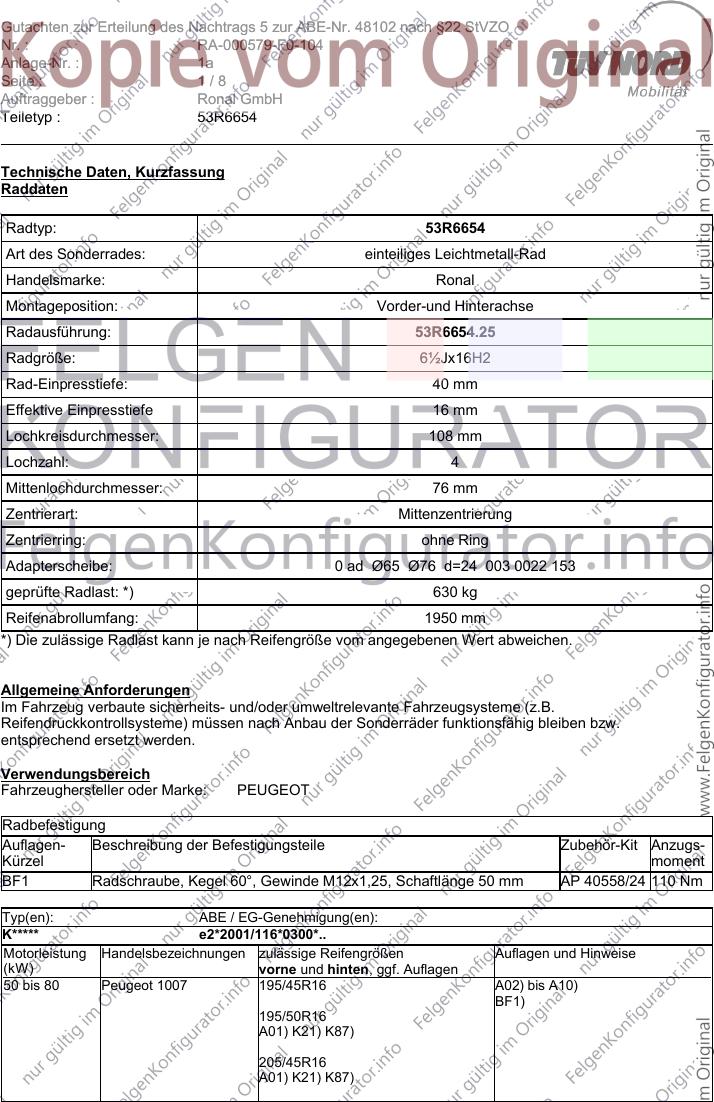

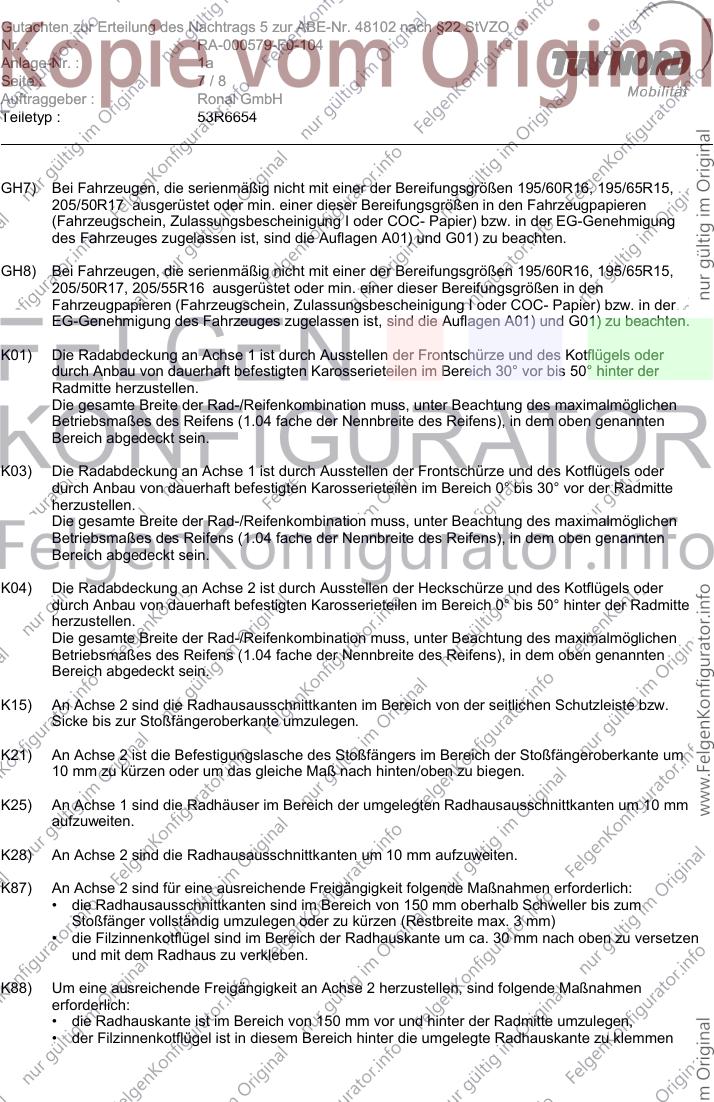

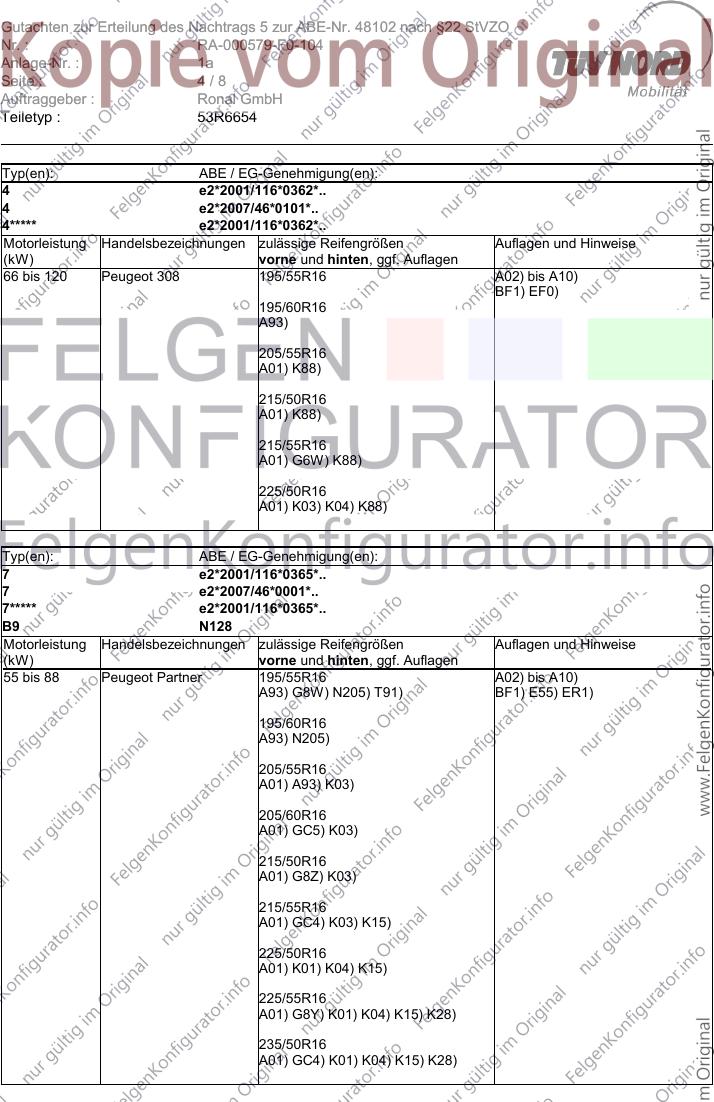

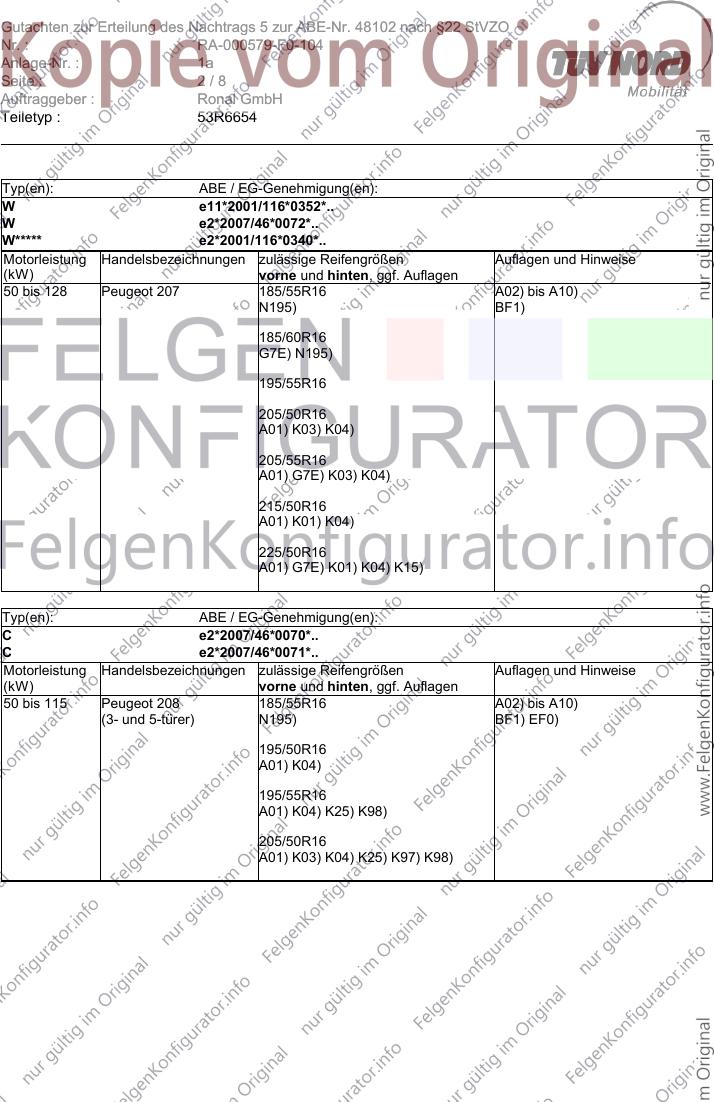

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 1a
Seite : 1/8
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R6654
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 53R6654.25
Radgröße: 6½Jx16H2
Rad-Einpresstiefe: 40 mm
Effektive Einpresstiefe 16 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 4
Mittenlochdurchmesser: 76 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
Adapterscheibe: 0 ad Ø65 Ø76 d=24 003 0022 153
geprüfte Radlast: *) 630 kg
Reifenabrollumfang: 1950 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: PEUGEOT
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 50 mm AP 40558/24 110 Nm
Typ(en): ABE / EG-Genehmigung(en):
K***** e2*2001/116*0300*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 80 Peugeot 1007 195/45R16 A02) bis A10)
BF1)
195/50R16
A01) K21) K87)
205/45R16
A01) K21) K87)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 1a
Seite : 2/8
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ(en): ABE / EG-Genehmigung(en):
W e11*2001/116*0352*..
W e2*2007/46*0072*..
W***** e2*2001/116*0340*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 128 Peugeot 207 185/55R16 A02) bis A10)
N195) BF1)
185/60R16
G7E) N195)
195/55R16
205/50R16
A01) K03) K04)
205/55R16
A01) G7E) K03) K04)
215/50R16
A01) K01) K04)
225/50R16
A01) G7E) K01) K04) K15)
Typ(en): ABE / EG-Genehmigung(en):
C e2*2007/46*0070*..
C e2*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 115 Peugeot 208 185/55R16 A02) bis A10)
(3- und 5-türer) N195) BF1) EF0)
195/50R16
A01) K04)
195/55R16
A01) K04) K25) K98)
205/50R16
A01) K03) K04) K25) K97) K98)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 1a
Seite : 3/8
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ(en): ABE / EG-Genehmigung(en):
C e2*2007/46*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 96 Peugeot 2008 195/55R16 A02) bis A10)
(ohne A93) BF1) EF0)
Radhausverbreiterungen
) 195/60R16
GH7)
205/55R16
A01) GH8) K04)
215/50R16
A01) K04)
215/55R16
A01) G6K) K04)
225/50R16
A01) GH8) K04)
Typ(en): ABE / EG-Genehmigung(en):
C e2*2007/46*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 96 Peugeot 2008 195/55R16 A02) bis A10)
(mit A93) BF1) EF0)
Radhausverbreiterungen
) 195/60R16
GH7)
205/55R16
GH8)
215/50R16
215/55R16
G6K)
225/50R16
A01) GH8) K04)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 1a
Seite : 4/8
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Typ(en): ABE / EG-Genehmigung(en):
4 e2*2001/116*0362*..
4 e2*2007/46*0101*..
4***** e2*2001/116*0362*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 120 Peugeot 308 195/55R16 A02) bis A10)
BF1) EF0)
195/60R16
A93)
205/55R16
A01) K88)
215/50R16
A01) K88)
215/55R16
A01) G6W) K88)
225/50R16
A01) K03) K04) K88)
Typ(en): ABE / EG-Genehmigung(en):
7 e2*2001/116*0365*..
7 e2*2007/46*0001*..
7***** e2*2001/116*0365*..
B9 N128
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 88 Peugeot Partner 195/55R16 A02) bis A10)
A93) G8W) N205) T91) BF1) E55) ER1)
195/60R16
A93) N205)
205/55R16
A01) A93) K03)
205/60R16
A01) GC5) K03)
215/50R16
A01) G8Z) K03)
215/55R16
A01) GC4) K03) K15)
225/50R16
A01) K01) K04) K15)
225/55R16
A01) G8Y) K01) K04) K15) K28)
235/50R16
A01) GC4) K01) K04) K15) K28)
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 1a
Seite : 5/8
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine weiteren
Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem Anbau der
Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den
Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über die
Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen Befestigungsteile
zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig sind.
Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei denn,
dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/oder
der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M12x1,25, Schaftlänge 50 mm
Zubehörkit: AP 40558/24
Anzugsmoment: 110 Nm
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 1a
Seite : 6/8
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
E55) Nicht geprüft an Fahrzeugen mit Elektro-Antrieb.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1260 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G6K) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16, 205/50R17
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G6W) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16, 225/40R18
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G7E) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/55R16 ausgerüstet oder diese
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
G8W) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15, 215/55R16
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G8Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/70R15, 195/70R15C,
215/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G8Z) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15, 205/65R15,
215/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GC4) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/70R15, 195/70R15C,
205/65R15, 215/50R17, 215/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GC5) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/70R15, 195/70R15C,
205/65R15, 215/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 1a
Seite : 7/8
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
GH7) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16, 195/65R15,
205/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GH8) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16, 195/65R15,
205/50R17, 205/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste bzw.
Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante um
10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10 mm
aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K87) An Achse 2 sind für eine ausreichende Freigängigkeit folgende Maßnahmen erforderlich:
• die Radhausausschnittkanten sind im Bereich von 150 mm oberhalb Schweller bis zum
Stoßfänger vollständig umzulegen oder zu kürzen (Restbreite max. 3 mm)
• die Filzinnenkotflügel sind im Bereich der Radhauskante um ca. 30 mm nach oben zu versetzen
und mit dem Radhaus zu verkleben.
K88) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhauskante ist im Bereich von 150 mm vor und hinter der Radmitte umzulegen,
• der Filzinnenkotflügel ist in diesem Bereich hinter die umgelegte Radhauskante zu klemmen
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 48102 nach §22 StVZO
Nr. : RA-000579-F0-104
Anlage-Nr. : 1a
Seite : 8/8
Auftraggeber : Ronal GmbH
Teiletyp : 53R6654
K97) Um eine ausreichende Freigängigkeit an Achse 2 zu gewährleisten sind folgende Maßnahmen
erforderlich:
• die Radhauskante ist im Bereich 200mm über dem Schweller bis zur Stoßfängeroberkante
umzulegen,
• der Kunststoffinnenkotflügel ist eng an das Blechradhaus anzukleben.
K98) Um eine ausreichende Freigängigkeit an Achse 1 zu gewährleisten sind folgende Maßnahmen
erforderlich:
• die Radhauskante ist im Bereich 30° vor bis 20° hinter Radmitte umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur
mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur
mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem Reifen).
Auflage A03) ist jedoch generell zu beachten.
Die Anlage 1a mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder Typ
53R6654 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 13.08.2019
