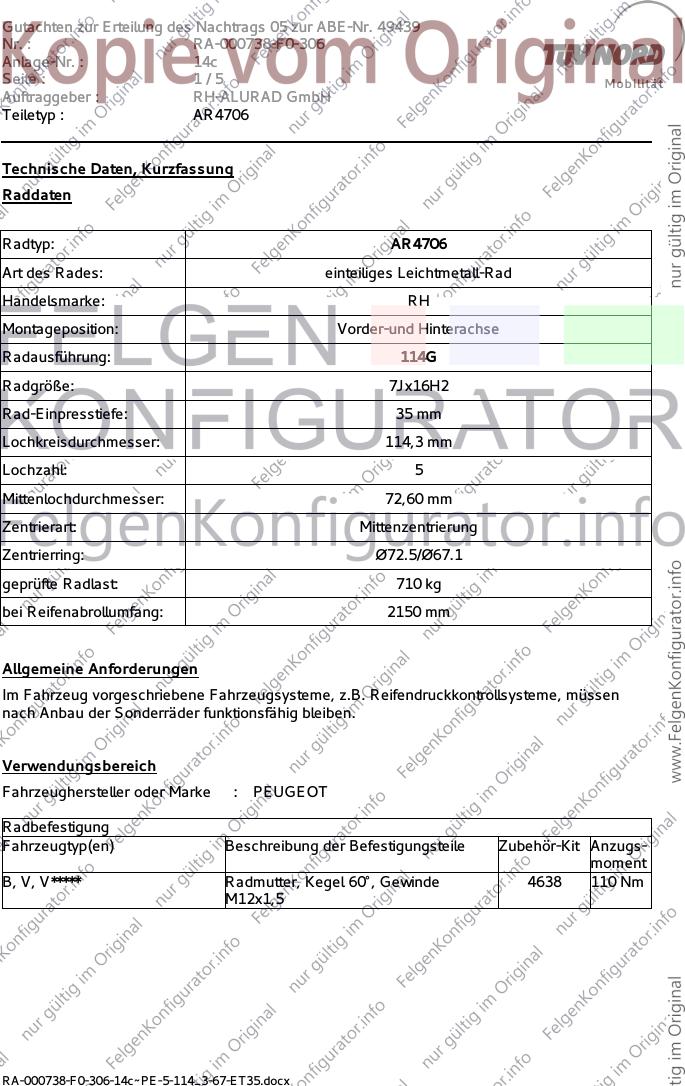

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14c
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Technische Daten, Kurzfassung
Raddaten
Radtyp: AR4706
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 114G
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø67.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2150 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : PEUGEOT
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B, V, V***** Radmutter, Kegel 60°, Gewinde 4638 110 Nm
M12x1,5
RA-000738-F0-306-14c~PE-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14c
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
V e2*2001/116*0357*..
V***** e2*2001/116*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
115 bis 125 Peugeot 4007 215/70R16 A02) bis A10)
A93) EF0)ER2)
225/65R16
A01)A93)K03)
235/60R16
A01)A93)K03)
235/65R16
A01)A93)K03)
245/60R16
A01)A93)K01)K04)
255/60R16
A01)K01)K04)
RA-000738-F0-306-14c~PE-5-114_3-67-ET35.docx

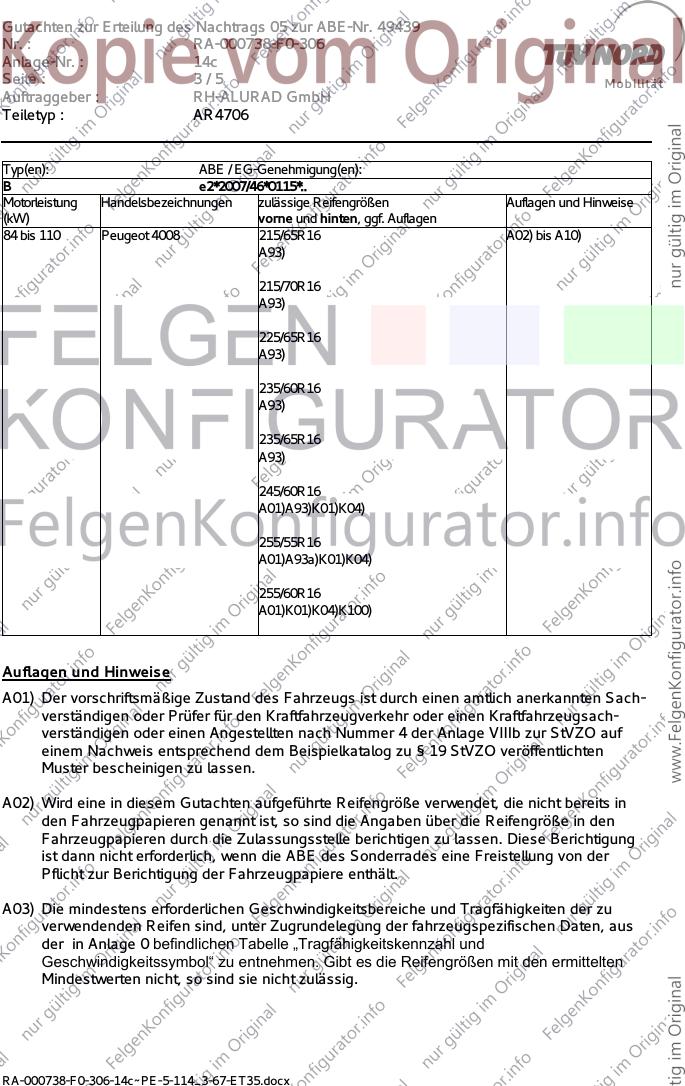

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14c
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
B e2*2007/46*0115*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 110 Peugeot 4008 215/65R16 A02) bis A10)
A93)
215/70R16
A93)
225/65R16
A93)
235/60R16
A93)
235/65R16
A93)
245/60R16
A01)A93)K01)K04)
255/55R16
A01)A93a)K01)K04)
255/60R16
A01)K01)K04)K100)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000738-F0-306-14c~PE-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14c
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummiventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000738-F0-306-14c~PE-5-114_3-67-ET35.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 49439
Nr. : RA-000738-F0-306
Anlage-Nr. : 14c
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
ER2) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
215/70R16 2159 1515
225/65R16 2129 1420
235/60R16 2098 1420
235/65R16 2172 1407
245/60R16 2135 1420
255/55R16 2092 1420
255/60R16 2172 1407
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K100) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Kunststoffradhausverbreiterung ist im Bereich von 20 Grad vor bis 20 Grad hinter
der Radmitte auf eine Restbreite von 5 mm zu kürzen,
- die Blechradhauskante ist in diesem Bereich umzulegen,
- der Filzinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
Die Anlage Nr. 14c mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ AR4706 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 14.09.2017
