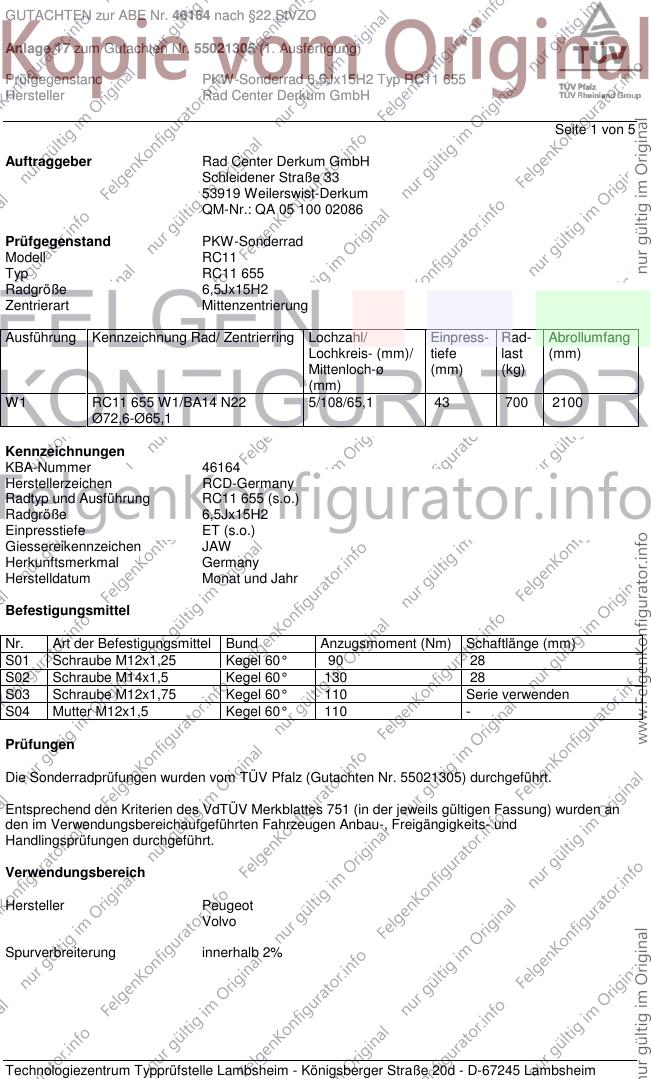

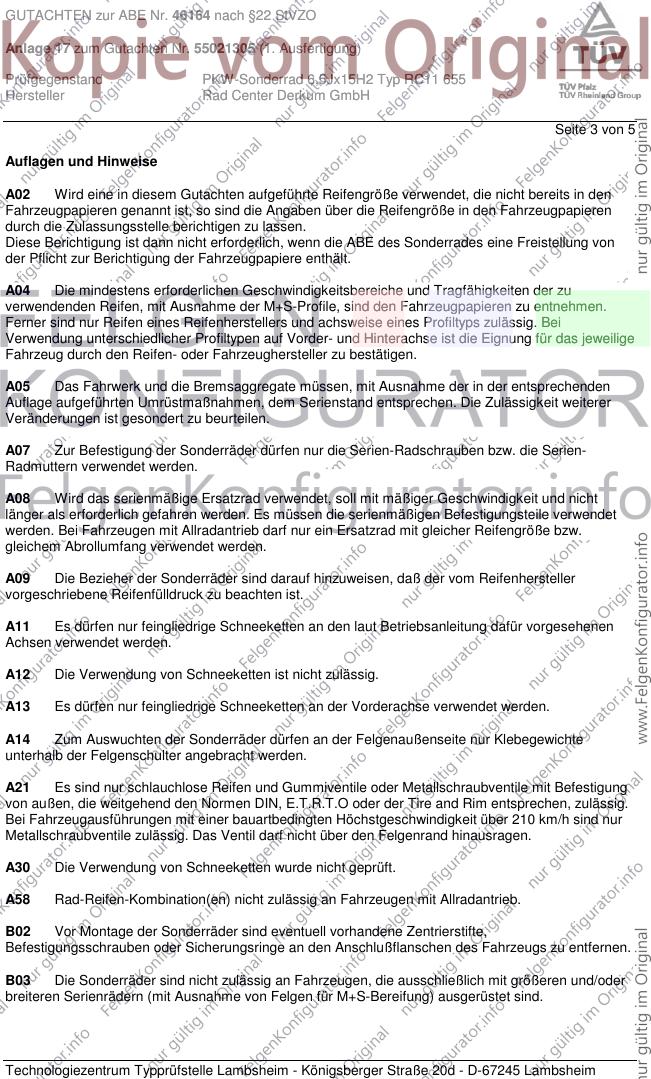

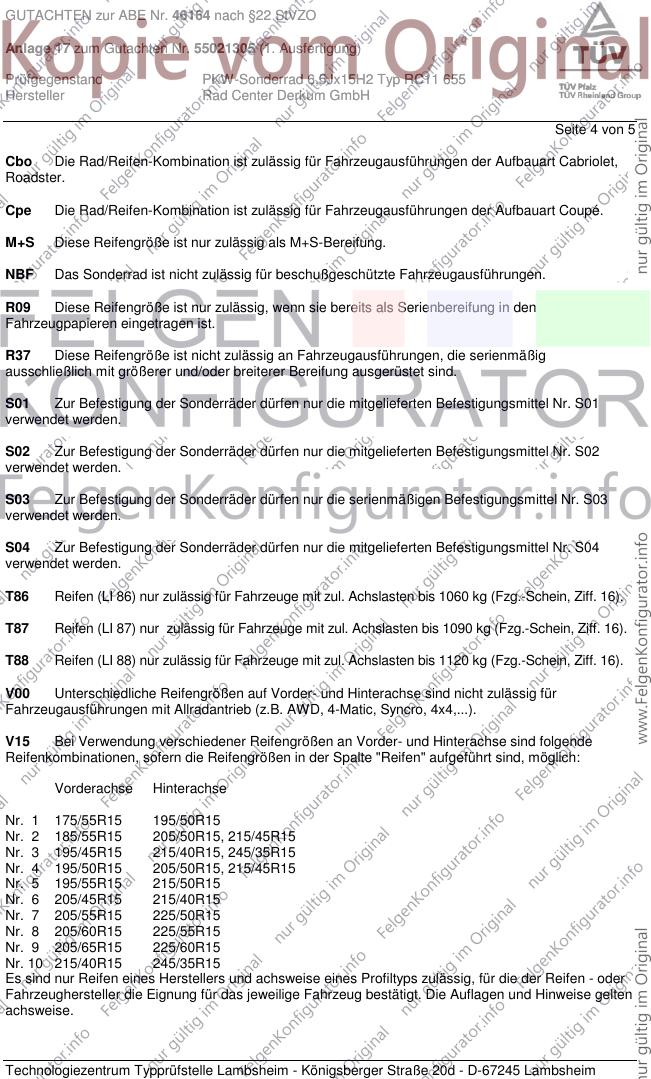

GUTACHTEN zur ABE Nr. 46164 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55021305 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC11 655
Hersteller Rad Center Derkum GmbH
Seite 1 von 5
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell RC11
Typ RC11 655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 RC11 655 W1/BA14 N22 5/108/65,1 43 700 2100
Ø72,6-Ø65,1
Kennzeichnungen
KBA-Nummer 46164
Herstellerzeichen RCD-Germany
Radtyp und Ausführung RC11 655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
S02 Schraube M14x1,5 Kegel 60° 130 28
S03 Schraube M12x1,75 Kegel 60° 110 Serie verwenden
S04 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55021305) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Peugeot
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46164 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55021305 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC11 655
Hersteller Rad Center Derkum GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 605 79-108 185/65R15 R37 A02 A04 A05
6B 79-108 195/60R15 R37 A08 A09 A14
F396, 79-108 195/65R15 A21 A30 B02
e2*93/81*0156*.. 79-108 205/60R15 B03 S01
79-108 205/65R15 R09
Volvo 850 93-184 185/65R15 R37 T87 A02 A04 A05
LS 93-184 185/65R15 M+S R09 T87 A07 A08 A09
F787 93-184 195/60R15 T86 T87 A14 A21 A30
93-184 205/55R15 T87 A58 B02 B03
S03
Volvo 850 93-184 185/65R15 M+S R09 T87 A02 A04 A05
LW 93-184 185/65R15 R37 T87 A07 A08 A09
G306 93-184 195/60R15 T86 T87 A14 A21 A30
93-184 205/55R15 T87 A58 B02 B03
S03
Volvo 850, S70/V70 93-184 185/65R15 M+S R09 T87 T88 A02 A04 A05
L 93-184 185/65R15 R09 T87 T88 A07 A08 A09
e9*93/81*0002*.. 93-184 195/60R15 T86 T87 T88 A14 A21 A30
93-184 195/65R15 R09 A58 B02 B03
93-184 205/55R15 T87 T88 S03
Volvo 960 125-150 185/65R15 M+S R09 T87 T88 A02 A04 A05
964-965 125-150 195/60R15 M+S R09 T87 T88 A08 A09 A12
G851 125-150 195/60R15 R09 T87 T88 A14 A21 B02
125-150 195/65R15 R37 B03 S04
125-150 205/60R15
125-150 205/65R15 R09
Volvo 960, S90, V90 125-150 195/65R15 R37 A02 A04 A05
9 125-150 205/55R15 R37 T87 T88 A08 A09 A14
e4*95/54*0006*.. 125-150 205/60R15 A21 A30 B02
125-150 205/65R15 R09 B03 S04
Volvo C70 120-147 195/65R15 A11 M+S A02 A04 A05
N A07 A08 A09
e4*96/27, 98/14, A14 A21 B02
2001/116*0015*.. B03 Cbo Cpe
S03
Volvo S60, -/BiFuel 85-125 195/65R15 A11 A02 A04 A05
R, H 85-125 195/65R15 A11 M+S A08 A09 A14
e9*98/14, 2001/116* 85-125 205/60R15 A12 A21 A58 B02
0036,0044*.. B03 S02
Volvo S80, -/BiFuel 96-125 205/65R15 A13 A02 A04 A05
T, K 96-125 215/60R15 A12 A08 A09 A14
e9*96/79,98/14, 96-125 225/55R15 A12 A21 B02 B03
2001/116* 96-125 225/60R15 A12 NBF V00 V15
0028,0043*.. S02
Volvo V70, -/BiFuel 85-125 195/65R15 A11 A02 A04 A05
S, J 85-125 195/65R15 A11 M+S A08 A09 A14
e4*98/14,2001/116* 85-125 205/60R15 A12 A21 A58 B02
0040,0061*.. B03 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46164 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55021305 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC11 655
Hersteller Rad Center Derkum GmbH
Seite 3 von 5
Auflagen und Hinweise
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46164 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55021305 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC11 655
Hersteller Rad Center Derkum GmbH
Seite 4 von 5
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für beschußgeschützte Fahrzeugausführungen.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 195/55R15 215/50R15
Nr. 6 205/45R15 215/40R15
Nr. 7 205/55R15 225/50R15
Nr. 8 205/60R15 225/55R15
Nr. 9 205/65R15 225/60R15
Nr. 10 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46164 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55021305 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC11 655
Hersteller Rad Center Derkum GmbH
Seite 5 von 5
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Januar 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.März 2005
Bohlander 00080269.DOC
