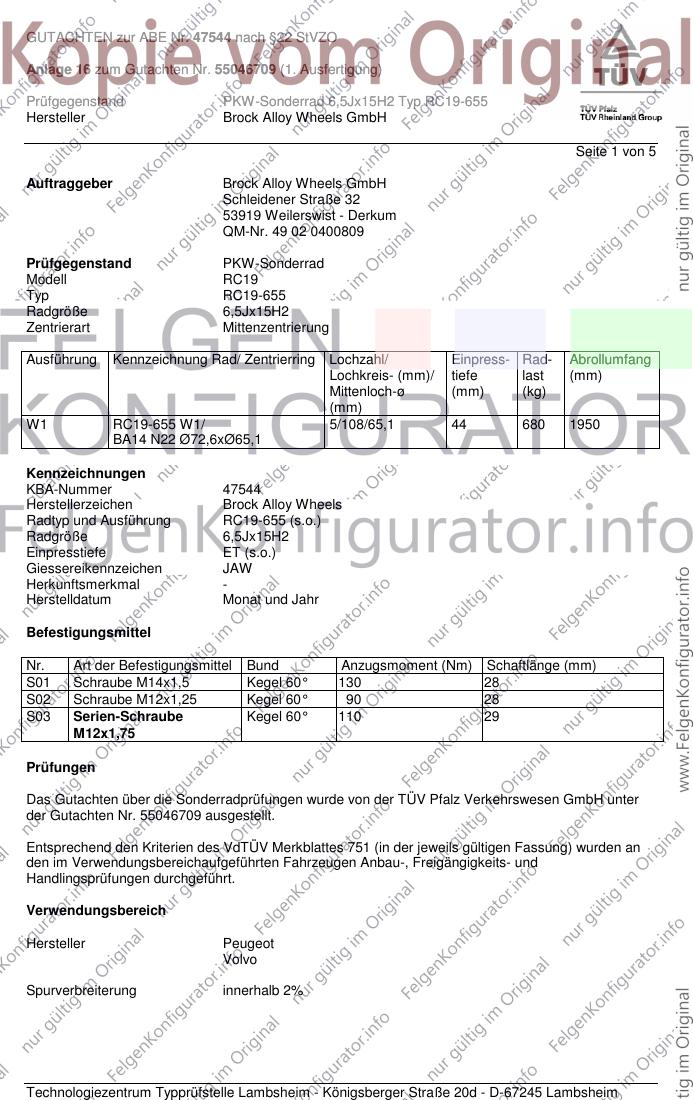

GUTACHTEN zur ABE Nr. 47544 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55046709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC19-655
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 5
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC19
Typ RC19-655
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 RC19-655 W1/ 5/108/65,1 44 680 1950
BA14 N22 Ø72,6xØ65,1
Kennzeichnungen
KBA-Nummer 47544
Herstellerzeichen Brock Alloy Wheels
Radtyp und Ausführung RC19-655 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 28
S02 Schraube M12x1,25 Kegel 60° 90 28
S03 Serien-Schraube Kegel 60° 110 29
M12x1,75
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55046709 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Peugeot
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47544 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55046709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC19-655
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 5

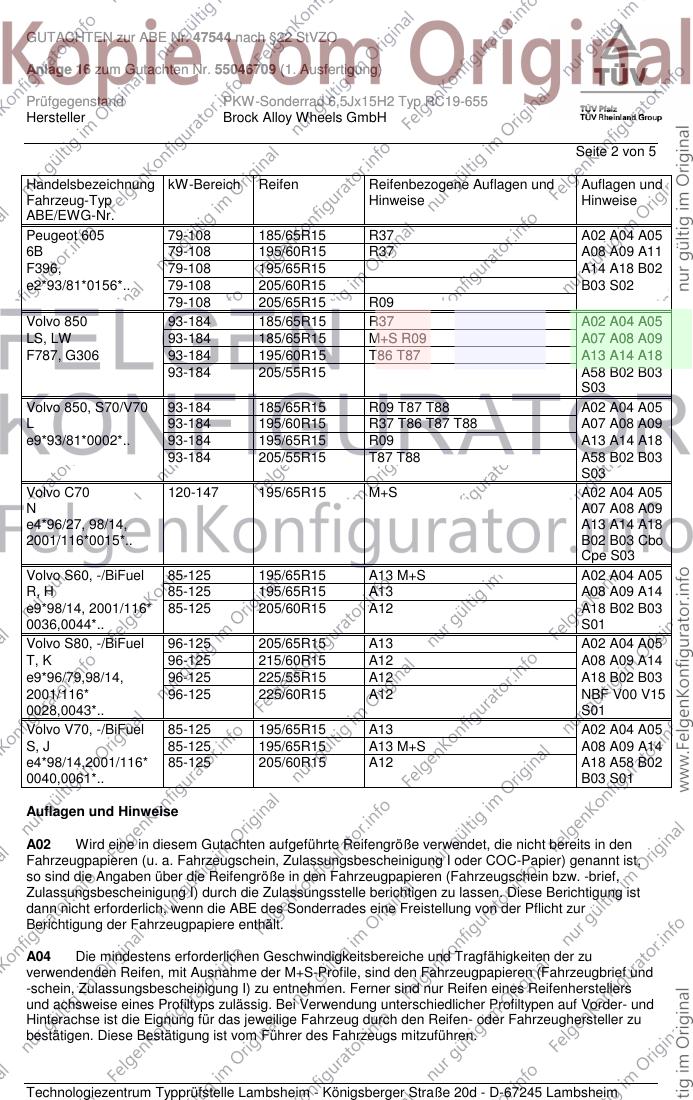

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 605 79-108 185/65R15 R37 A02 A04 A05
6B 79-108 195/60R15 R37 A08 A09 A11
F396, 79-108 195/65R15 A14 A18 B02
e2*93/81*0156*.. 79-108 205/60R15 B03 S02
79-108 205/65R15 R09
Volvo 850 93-184 185/65R15 R37 A02 A04 A05
LS, LW 93-184 185/65R15 M+S R09 A07 A08 A09
F787, G306 93-184 195/60R15 T86 T87 A13 A14 A18
93-184 205/55R15 A58 B02 B03
S03
Volvo 850, S70/V70 93-184 185/65R15 R09 T87 T88 A02 A04 A05
L 93-184 195/60R15 R37 T86 T87 T88 A07 A08 A09
e9*93/81*0002*.. 93-184 195/65R15 R09 A13 A14 A18
93-184 205/55R15 T87 T88 A58 B02 B03
S03
Volvo C70 120-147 195/65R15 M+S A02 A04 A05
N A07 A08 A09
e4*96/27, 98/14, A13 A14 A18
2001/116*0015*.. B02 B03 Cbo
Cpe S03
Volvo S60, -/BiFuel 85-125 195/65R15 A13 M+S A02 A04 A05
R, H 85-125 195/65R15 A13 A08 A09 A14
e9*98/14, 2001/116* 85-125 205/60R15 A12 A18 B02 B03
0036,0044*.. S01
Volvo S80, -/BiFuel 96-125 205/65R15 A13 A02 A04 A05
T, K 96-125 215/60R15 A12 A08 A09 A14
e9*96/79,98/14, 96-125 225/55R15 A12 A18 B02 B03
2001/116* 96-125 225/60R15 A12 NBF V00 V15
0028,0043*.. S01
Volvo V70, -/BiFuel 85-125 195/65R15 A13 A02 A04 A05
S, J 85-125 195/65R15 A13 M+S A08 A09 A14
e4*98/14,2001/116* 85-125 205/60R15 A12 A18 A58 B02
0040,0061*.. B03 S01
Auflagen und Hinweise
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47544 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55046709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC19-655
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 5

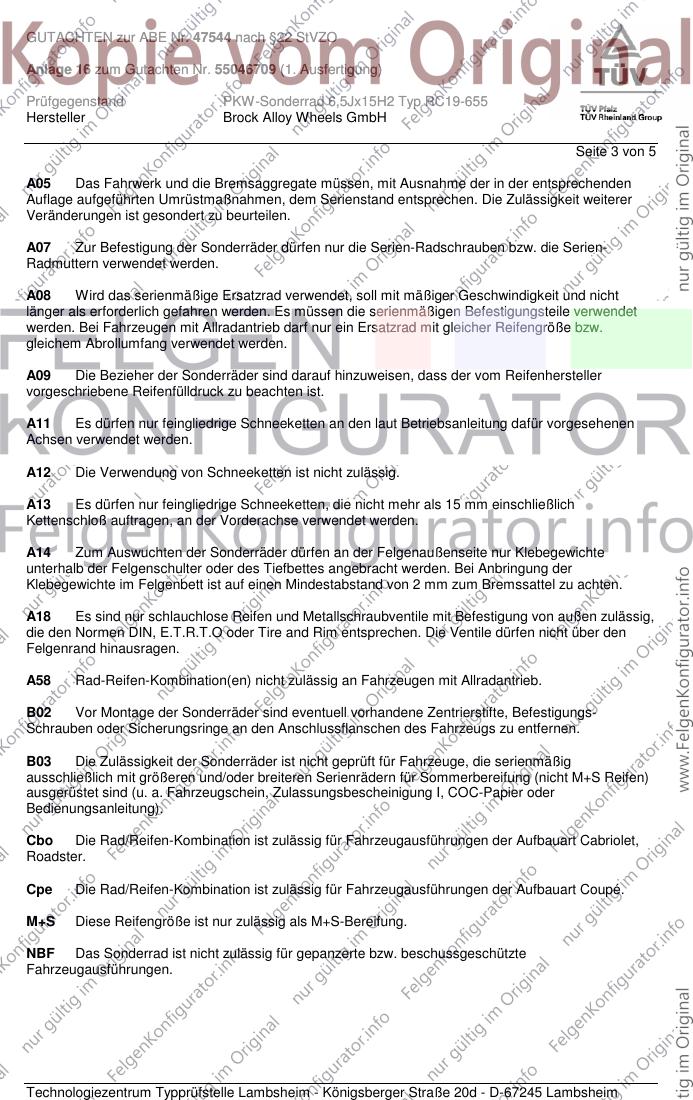

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47544 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55046709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC19-655
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 5

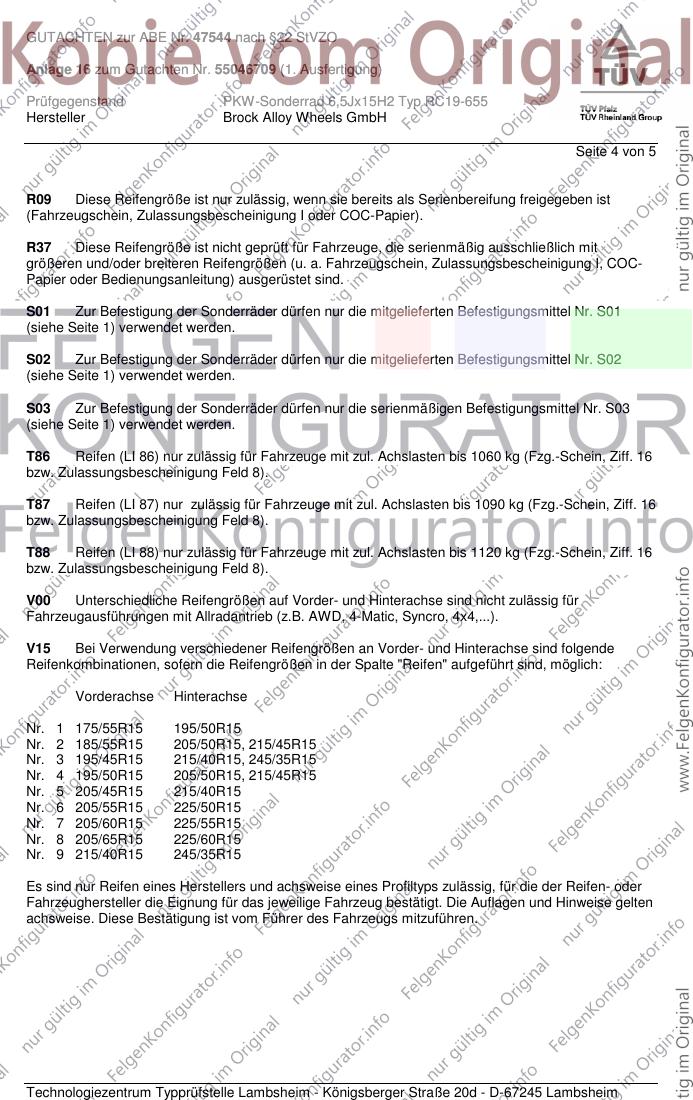

R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47544 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55046709 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ RC19-655
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 5

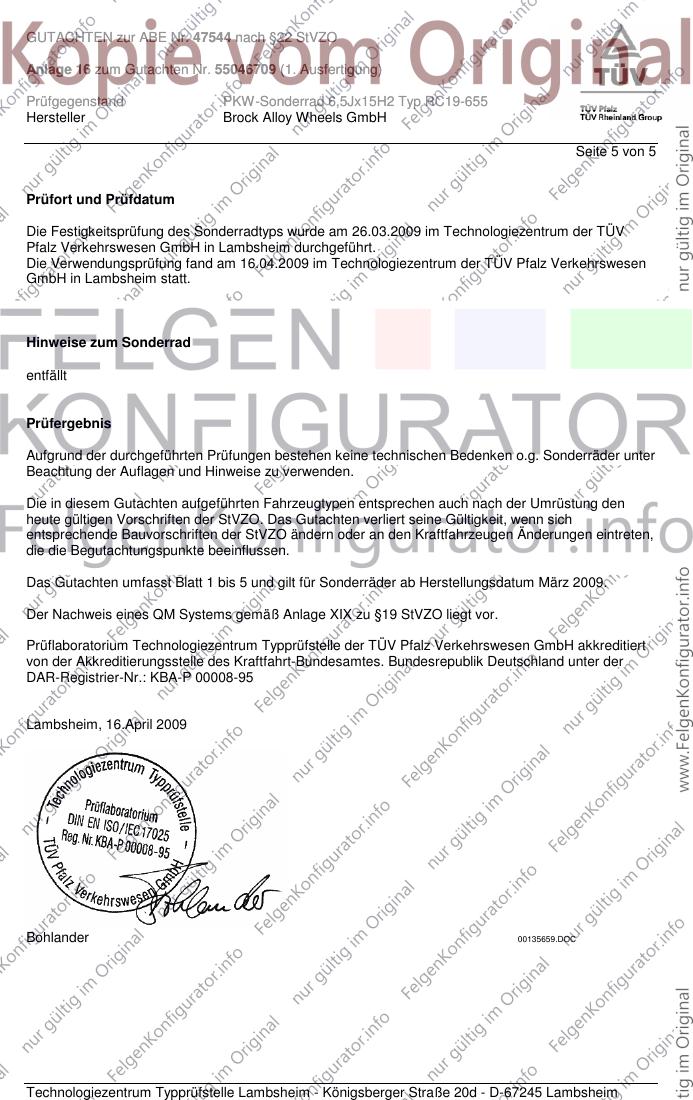

Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde am 26.03.2009 im Technologiezentrum der TÜV
Pfalz Verkehrswesen GmbH in Lambsheim durchgeführt.
Die Verwendungsprüfung fand am 16.04.2009 im Technologiezentrum der TÜV Pfalz Verkehrswesen
GmbH in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum März 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.April 2009
Bohlander 00135659.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp RC19 655
KBA 47544
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall nein
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
