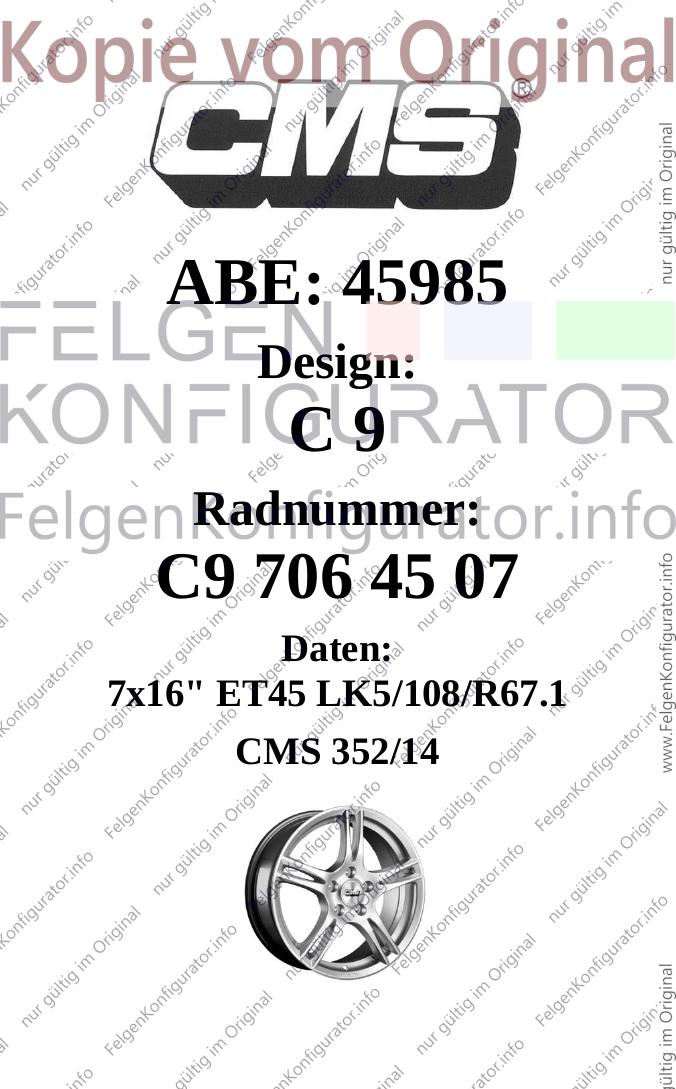

Musterdokument Nr.20789

ABE: 45985
Design:
C9
Radnummer:
C9 706 45 07
Daten:
7x16" ET45 LK5/108/R67.1
CMS 352/14

CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de

Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.

Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.

St. Leon Rot , November 2012
GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

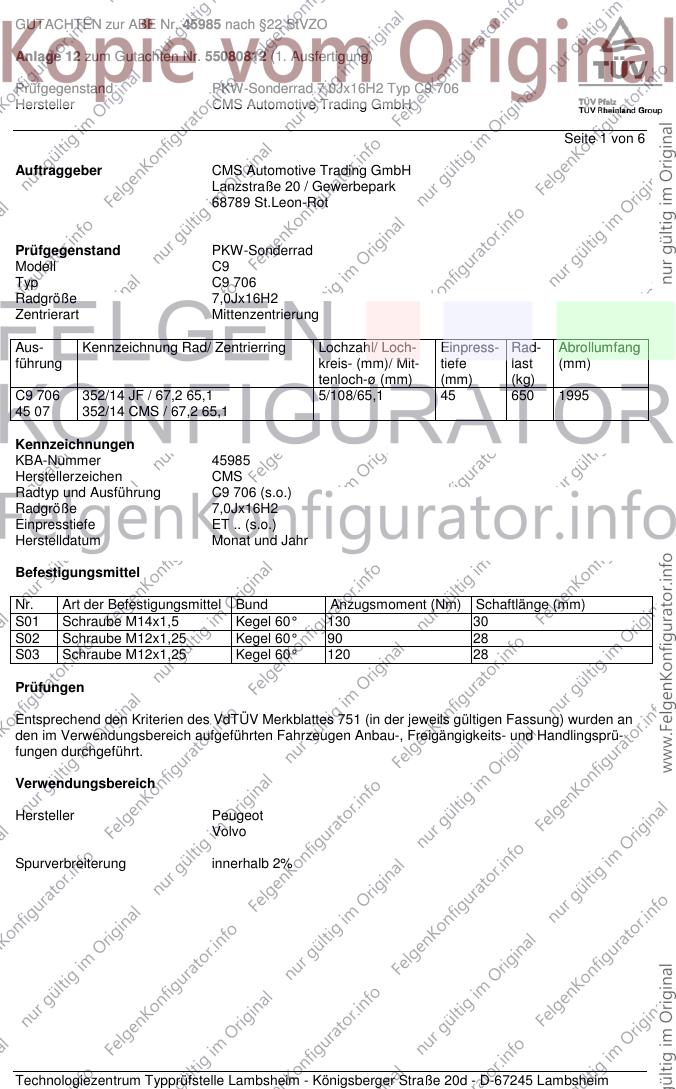

Seite 1 von 6

Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot

Prüfgegenstand PKW-Sonderrad
Modell C9
Typ C9 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C9 706 352/14 JF / 67,2 65,1 5/108/65,1 45 650 1995
45 07 352/14 CMS / 67,2 65,1

Kennzeichnungen
KBA-Nummer 45985
Herstellerzeichen CMS
Radtyp und Ausführung C9 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr

Befestigungsmittel

Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 30
S02 Schraube M12x1,25 Kegel 60° 90 28
S03 Schraube M12x1,25 Kegel 60° 120 28

Prüfungen

Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.

Verwendungsbereich

Hersteller Peugeot
Volvo

Spurverbreiterung innerhalb 2%

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

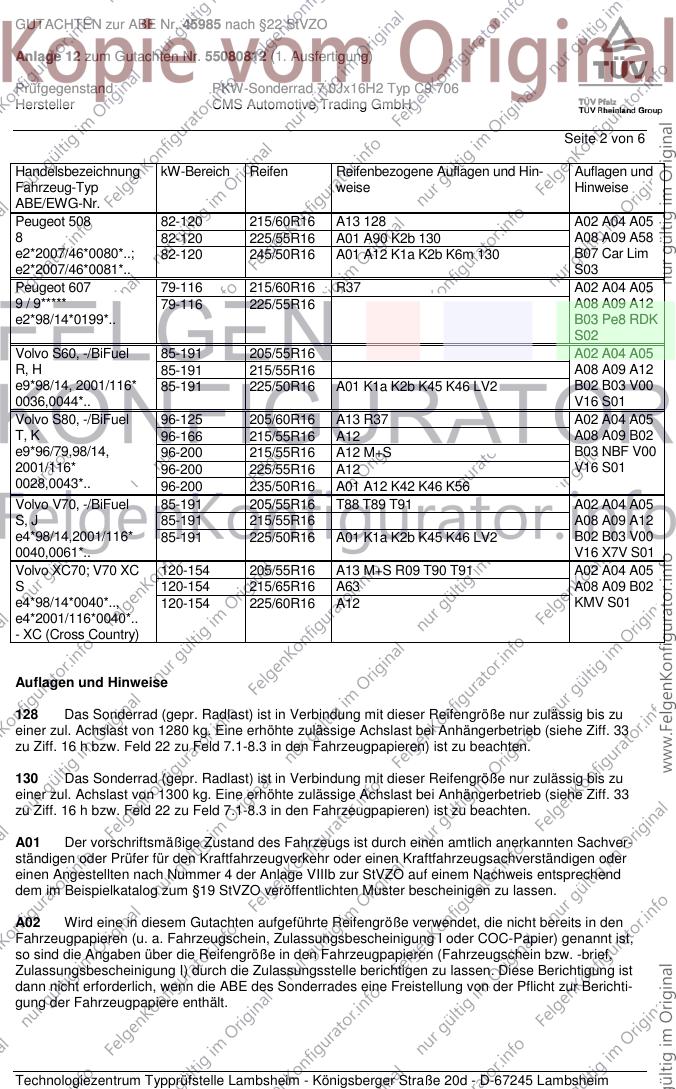

GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

Seite 2 von 6

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Peugeot 508 82-120 215/60R16 A13 128 A02 A04 A05
8 82-120 225/55R16 A01 A90 K2b 130 A08 A09 A58
e2*2007/46*0080*..; 82-120 245/50R16 A01 A12 K1a K2b K6m 130 B07 Car Lim
e2*2007/46*0081*.. S03
Peugeot 607 79-116 215/60R16 R37 A02 A04 A05
9 / 9***** 79-116 225/55R16 A08 A09 A12
e2*98/14*0199*.. B03 Pe8 RDK
S02
Volvo S60, -/BiFuel 85-191 205/55R16 A02 A04 A05
R, H 85-191 215/55R16 A08 A09 A12
e9*98/14, 2001/116* 85-191 225/50R16 A01 K1a K2b K45 K46 LV2 B02 B03 V00
0036,0044*.. V16 S01
Volvo S80, -/BiFuel 96-125 205/60R16 A13 R37 A02 A04 A05
T, K 96-166 215/55R16 A12 A08 A09 B02
e9*96/79,98/14, 96-200 215/55R16 A12 M+S B03 NBF V00
2001/116* 96-200 225/55R16 A12 V16 S01
0028,0043*.. 96-200 235/50R16 A01 A12 K42 K46 K56
Volvo V70, -/BiFuel 85-191 205/55R16 T88 T89 T91 A02 A04 A05
S, J 85-191 215/55R16 A08 A09 A12
e4*98/14,2001/116* 85-191 225/50R16 A01 K1a K2b K45 K46 LV2 B02 B03 V00
0040,0061*.. V16 X7V S01
Volvo XC70; V70 XC 120-154 205/55R16 A13 M+S R09 T90 T91 A02 A04 A05
S 120-154 215/65R16 A63 A08 A09 B02
e4*98/14*0040*.., 120-154 225/60R16 A12 KMV S01
e4*2001/116*0040*..
- XC (Cross Country)

Auflagen und Hinweise

128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.

130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.

A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.

A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

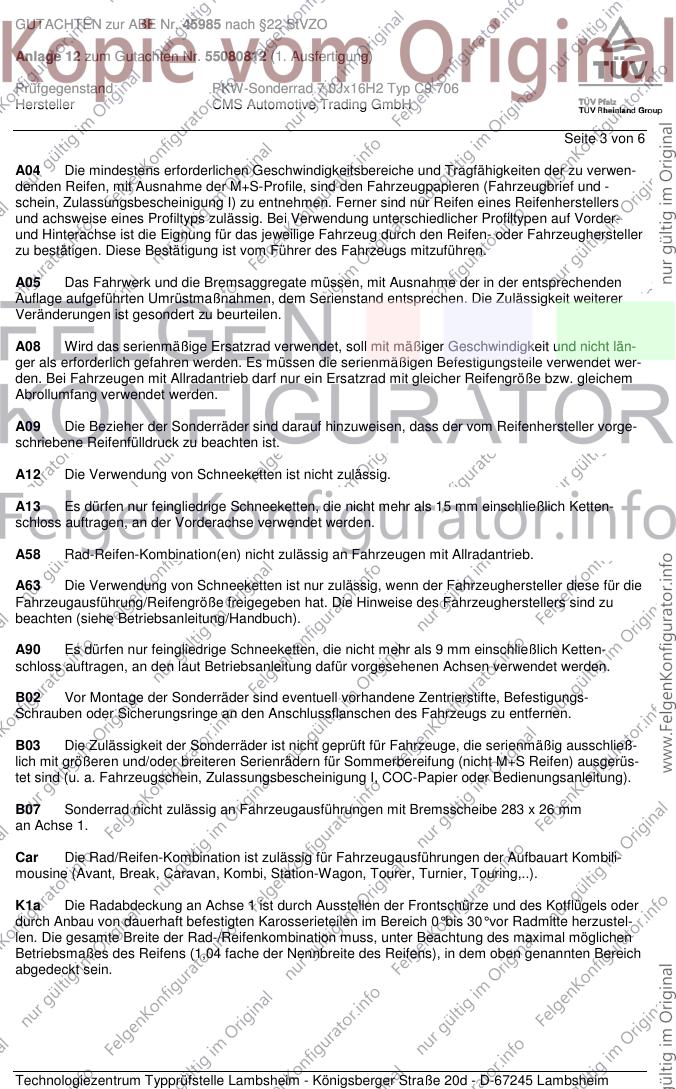

Seite 3 von 6

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.

A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.

A12 Die Verwendung von Schneeketten ist nicht zulässig.

A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.

A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).

A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.

B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

B07 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibe 283 x 26 mm
an Achse 1.

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

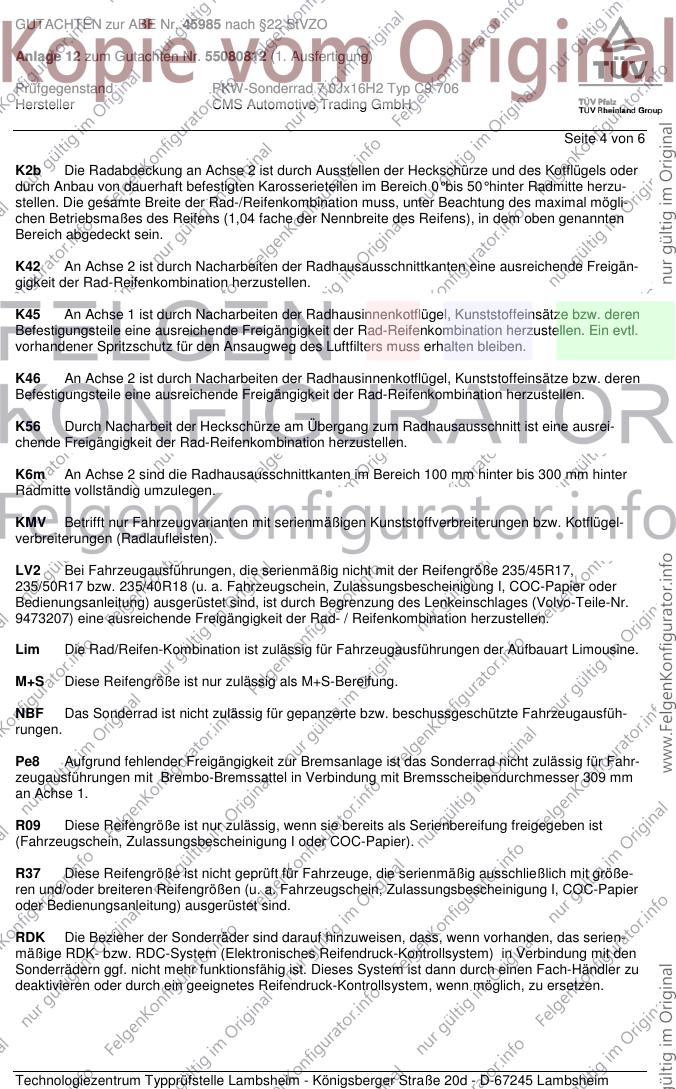

Seite 4 von 6

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.

K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.

K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.

K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).

LV2 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 235/45R17,
235/50R17 bzw. 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind, ist durch Begrenzung des Lenkeinschlages (Volvo-Teile-Nr.
9473207) eine ausreichende Freigängigkeit der Rad- / Reifenkombination herzustellen.

Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.

NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.

Pe8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 309 mm
an Achse 1.

R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.

RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

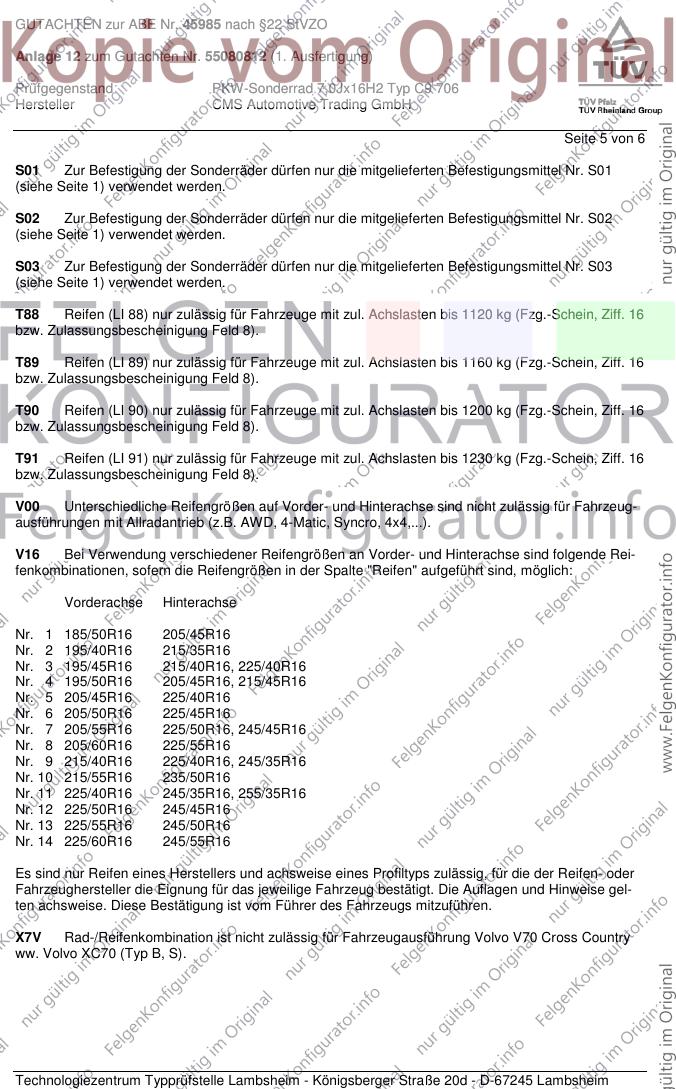

GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

Seite 5 von 6

S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.

S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.

T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

Vorderachse Hinterachse

Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Anlage 12 zum Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

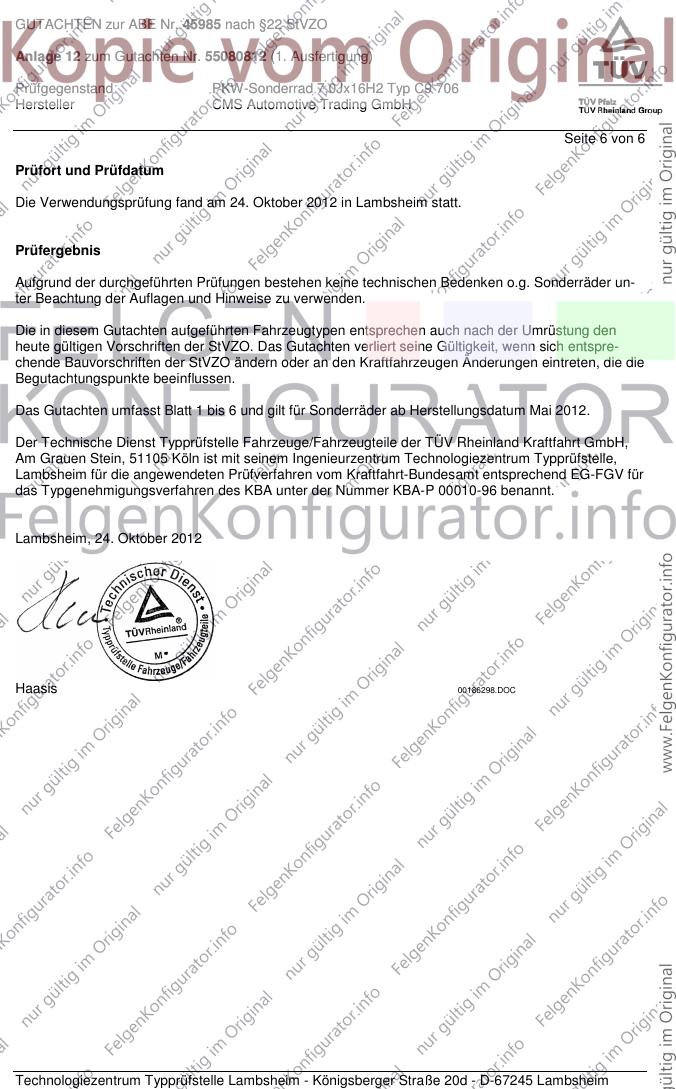

Seite 6 von 6

Prüfort und Prüfdatum

Die Verwendungsprüfung fand am 24. Oktober 2012 in Lambsheim statt.

Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.

Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.

Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Mai 2012.

Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.

Lambsheim, 24. Oktober 2012

Haasis 00186298.DOC

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg

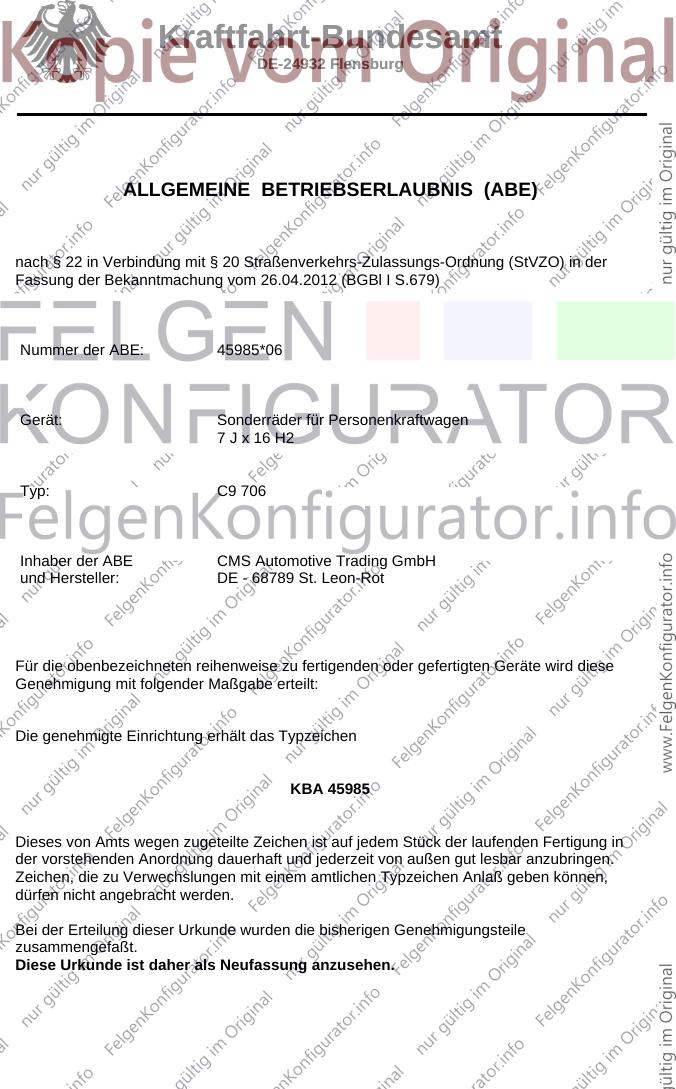

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)

nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)

Nummer der ABE: 45985*06

Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2

Typ: C9 706

Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot

Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:

Die genehmigte Einrichtung erhält das Typzeichen

KBA 45985

Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlaß geben können,
dürfen nicht angebracht werden.

Bei der Erteilung dieser Urkunde wurden die bisherigen Genehmigungsteile
zusammengefaßt.
Diese Urkunde ist daher als Neufassung anzusehen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

2

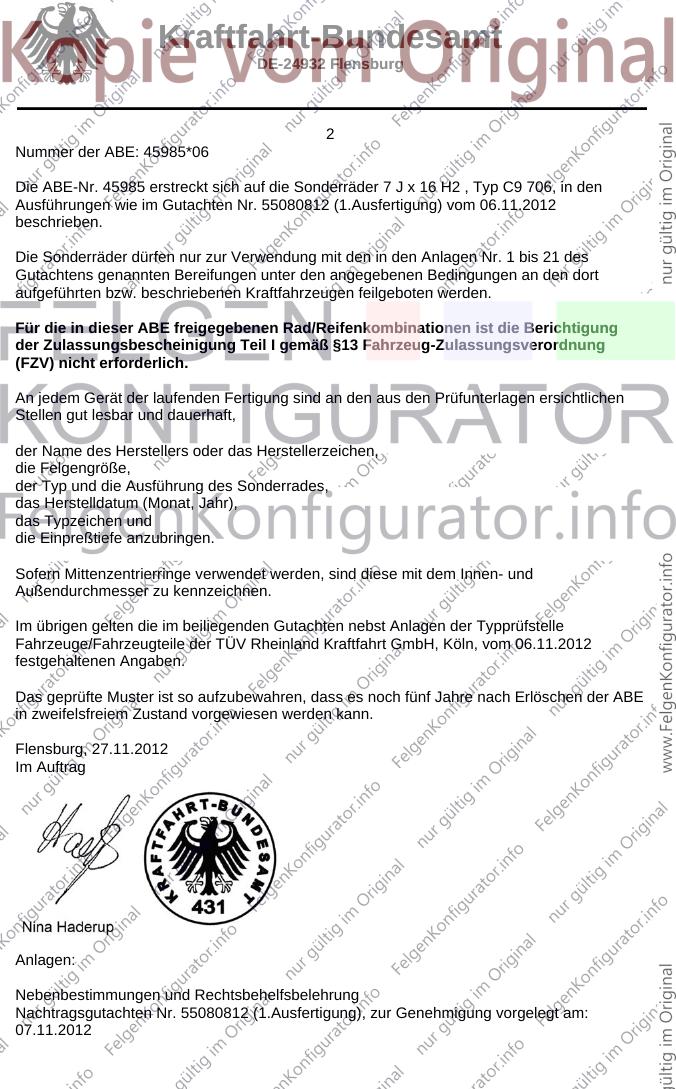

Nummer der ABE: 45985*06

Die ABE-Nr. 45985 erstreckt sich auf die Sonderräder 7 J x 16 H2 , Typ C9 706, in den
Ausführungen wie im Gutachten Nr. 55080812 (1.Ausfertigung) vom 06.11.2012
beschrieben.

Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 21 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.

Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.

An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,

der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.

Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.

Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 06.11.2012
festgehaltenen Angaben.

Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.

Flensburg, 27.11.2012
Im Auftrag

Anlagen:

Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55080812 (1.Ausfertigung), zur Genehmigung vorgelegt am:
07.11.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg

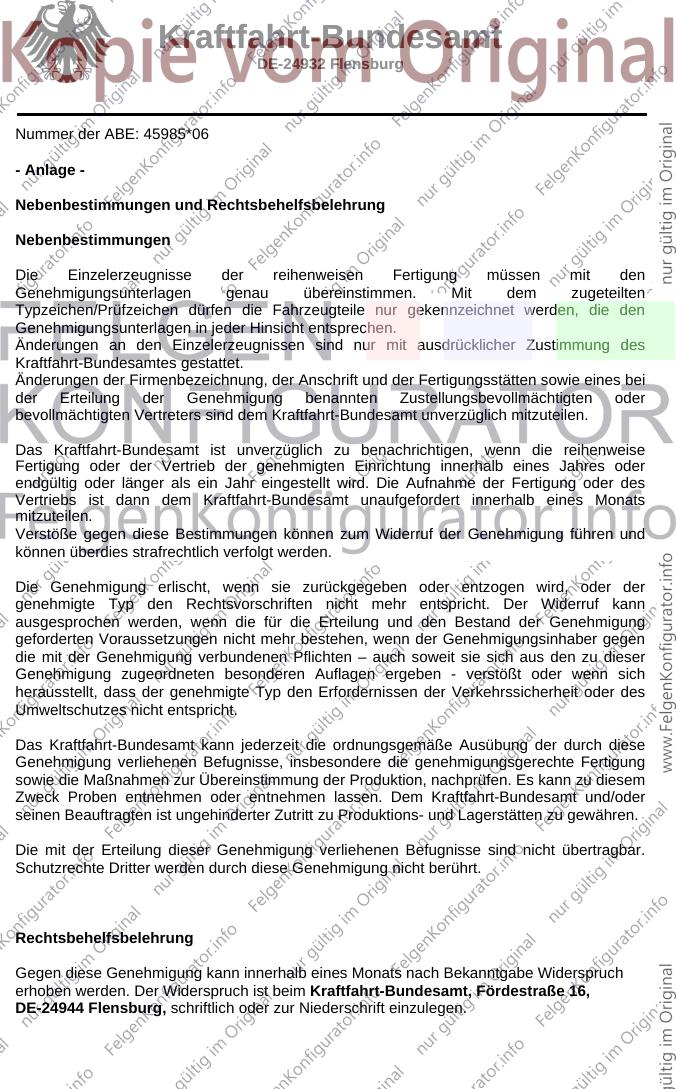

Nummer der ABE: 45985*06

- Anlage -

Nebenbestimmungen und Rechtsbehelfsbelehrung

Nebenbestimmungen

Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.

Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.

Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.

Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.

Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.

Rechtsbehelfsbelehrung

Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

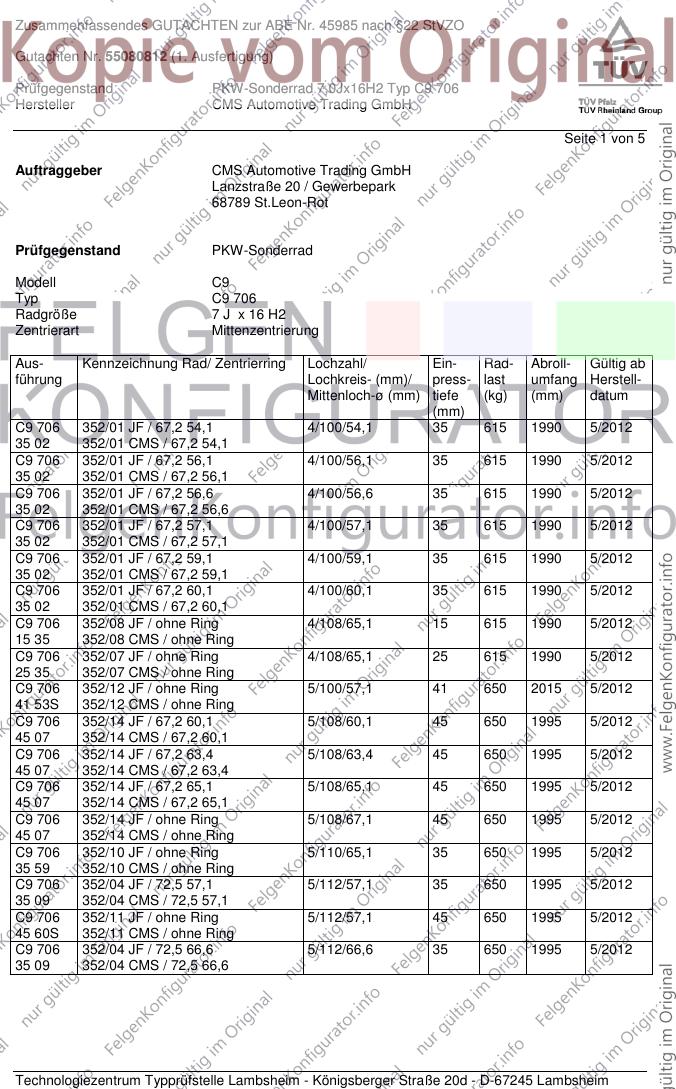

Zusammenfassendes GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

Seite 1 von 5

Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot

Prüfgegenstand PKW-Sonderrad

Modell C9
Typ C9 706
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
C9 706 352/01 JF / 67,2 54,1 4/100/54,1 35 615 1990 5/2012
35 02 352/01 CMS / 67,2 54,1
C9 706 352/01 JF / 67,2 56,1 4/100/56,1 35 615 1990 5/2012
35 02 352/01 CMS / 67,2 56,1
C9 706 352/01 JF / 67,2 56,6 4/100/56,6 35 615 1990 5/2012
35 02 352/01 CMS / 67,2 56,6
C9 706 352/01 JF / 67,2 57,1 4/100/57,1 35 615 1990 5/2012
35 02 352/01 CMS / 67,2 57,1
C9 706 352/01 JF / 67,2 59,1 4/100/59,1 35 615 1990 5/2012
35 02 352/01 CMS / 67,2 59,1
C9 706 352/01 JF / 67,2 60,1 4/100/60,1 35 615 1990 5/2012
35 02 352/01 CMS / 67,2 60,1
C9 706 352/08 JF / ohne Ring 4/108/65,1 15 615 1990 5/2012
15 35 352/08 CMS / ohne Ring
C9 706 352/07 JF / ohne Ring 4/108/65,1 25 615 1990 5/2012
25 35 352/07 CMS / ohne Ring
C9 706 352/12 JF / ohne Ring 5/100/57,1 41 650 2015 5/2012
41 53S 352/12 CMS / ohne Ring
C9 706 352/14 JF / 67,2 60,1 5/108/60,1 45 650 1995 5/2012
45 07 352/14 CMS / 67,2 60,1
C9 706 352/14 JF / 67,2 63,4 5/108/63,4 45 650 1995 5/2012
45 07 352/14 CMS / 67,2 63,4
C9 706 352/14 JF / 67,2 65,1 5/108/65,1 45 650 1995 5/2012
45 07 352/14 CMS / 67,2 65,1
C9 706 352/14 JF / ohne Ring 5/108/67,1 45 650 1995 5/2012
45 07 352/14 CMS / ohne Ring
C9 706 352/10 JF / ohne Ring 5/110/65,1 35 650 1995 5/2012
35 59 352/10 CMS / ohne Ring
C9 706 352/04 JF / 72,5 57,1 5/112/57,1 35 650 1995 5/2012
35 09 352/04 CMS / 72,5 57,1
C9 706 352/11 JF / ohne Ring 5/112/57,1 45 650 1995 5/2012
45 60S 352/11 CMS / ohne Ring
C9 706 352/04 JF / 72,5 66,6 5/112/66,6 35 650 1995 5/2012
35 09 352/04 CMS / 72,5 66,6

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

Seite 2 von 5

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
C9 706 352/16 JF / ohne Ring 5/112/66,6 46 650 1995 5/2012
46 91S 352/16 CMS / ohne Ring
C9 706 352/13 JF / 67,2 56,1 5/114,3/56,1 45 650 1995 5/2012
45 10 352/13 CMS / 67,2 56,1
C9 706 352/13 JF / 67,2 59,6 5/114,3/59,6 45 650 1995 5/2012
45 10 352/13 CMS / 67,2 59,6
C9 706 352/13 JF / 67,2 60,1 5/114,3/60,1 45 650 1995 5/2012
45 10 352/13 CMS / 67,2 60,1
C9 706 352/13 JF / 67,2 64,1 5/114,3/64,1 45 650 1995 5/2012
45 10 352/13 CMS / 67,2 64,1
C9 706 352/13 JF / 67,2 66,1 5/114,3/66,1 45 650 1995 5/2012
45 10 352/13 CMS / 67,2 66,1
C9 706 352/13 JF / ohne Ring 5/114,3/67,1 45 650 1995 5/2012
45 10 352/13 CMS / ohne Ring

Kennzeichnung

KBA-Nummer 45985
Herstellerzeichen CMS
Radtyp und Ausführung C9 706 (s.o.)
Radgröße 7,0Jx16H2
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen JF ww. CMS
Herstellungsdatum Monat und Jahr

Befestigungselemente

Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.

Prüfungen

Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.

Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:

- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

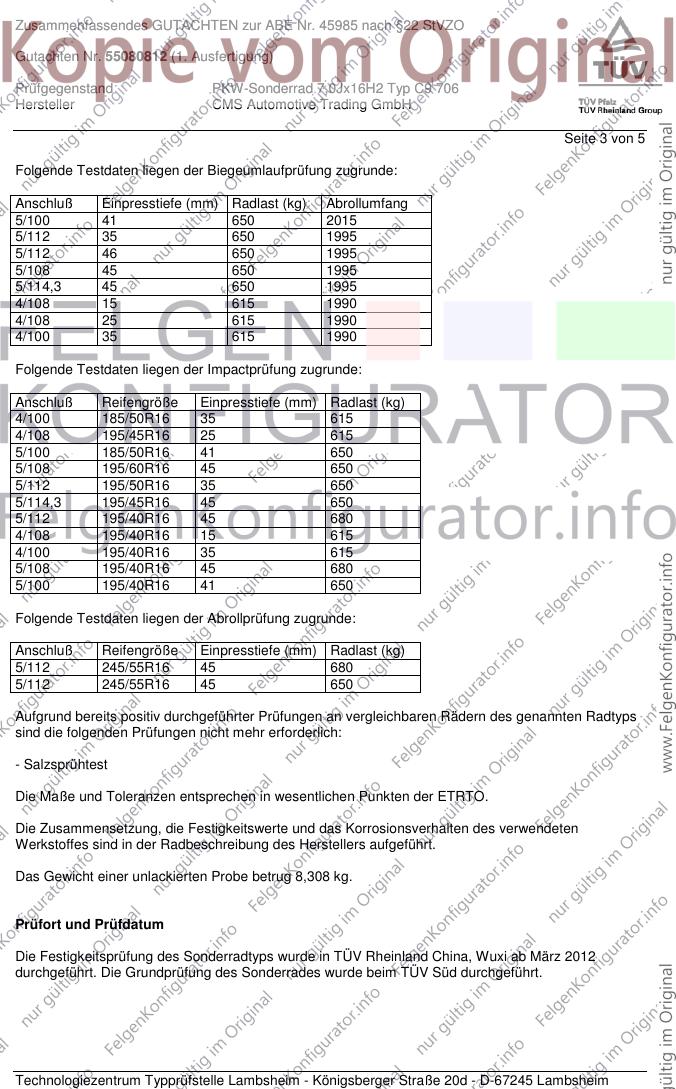

Seite 3 von 5

Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:

Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 41 650 2015
5/112 35 650 1995
5/112 46 650 1995
5/108 45 650 1995
5/114,3 45 650 1995
4/108 15 615 1990
4/108 25 615 1990
4/100 35 615 1990

Folgende Testdaten liegen der Impactprüfung zugrunde:

Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 185/50R16 35 615
4/108 195/45R16 25 615
5/100 185/50R16 41 650
5/108 195/60R16 45 650
5/112 195/50R16 35 650
5/114,3 195/45R16 45 650
5/112 195/40R16 45 680
4/108 195/40R16 15 615
4/100 195/40R16 35 615
5/108 195/40R16 45 680
5/100 195/40R16 41 650

Folgende Testdaten liegen der Abrollprüfung zugrunde:

Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 245/55R16 45 680
5/112 245/55R16 45 650

Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:

- Salzsprühtest

Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.

Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.

Das Gewicht einer unlackierten Probe betrug 8,308 kg.

Prüfort und Prüfdatum

Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland China, Wuxi ab März 2012
durchgeführt. Die Grundprüfung des Sonderrades wurde beim TÜV Süd durchgeführt.

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

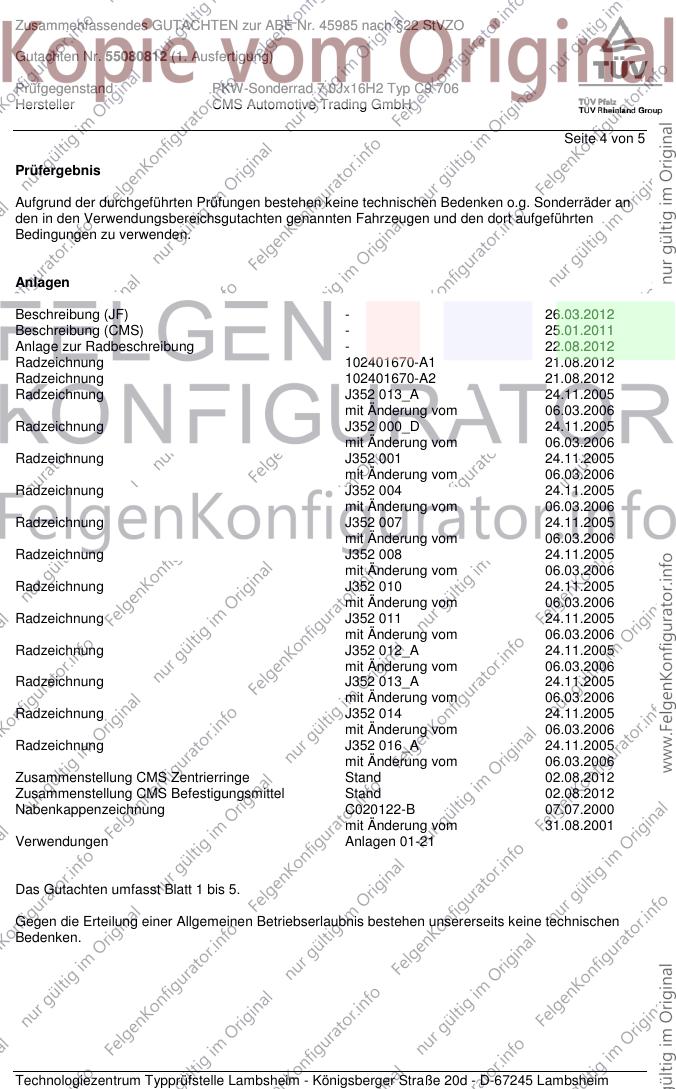

Seite 4 von 5

Prüfergebnis

Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.

Anlagen

Beschreibung (JF) - 26.03.2012
Beschreibung (CMS) - 25.01.2011
Anlage zur Radbeschreibung - 22.08.2012
Radzeichnung 102401670-A1 21.08.2012
Radzeichnung 102401670-A2 21.08.2012
Radzeichnung J352 013_A 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 000_D 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 001 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 004 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 007 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 008 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 010 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 011 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 012_A 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 013_A 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 014 24.11.2005
mit Änderung vom 06.03.2006
Radzeichnung J352 016_A 24.11.2005
mit Änderung vom 06.03.2006
Zusammenstellung CMS Zentrierringe Stand 02.08.2012
Zusammenstellung CMS Befestigungsmittel Stand 02.08.2012
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Verwendungen Anlagen 01-21

Das Gutachten umfasst Blatt 1 bis 5.

Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 45985 nach §22 StVZO

Gutachten Nr. 55080812 (1. Ausfertigung)

Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C9 706
Hersteller CMS Automotive Trading GmbH

Seite 5 von 5

Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.

Lambsheim, 6. November 2012

Haasis 00186798.DOC

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
