GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

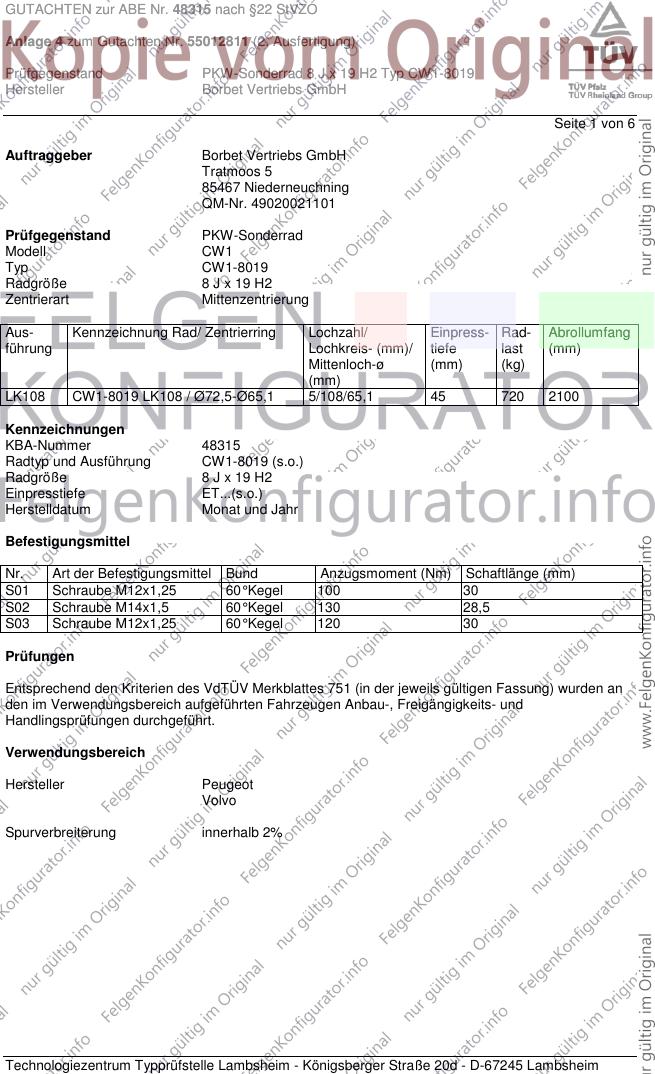

Seite 1 von 6
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Niederneuchning
QM-Nr. 49020021101
Prüfgegenstand PKW-Sonderrad
Modell CW1
Typ CW1-8019
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
LK108 CW1-8019 LK108 / Ø72,5-Ø65,1 5/108/65,1 45 720 2100
Kennzeichnungen
KBA-Nummer 48315
Radtyp und Ausführung CW1-8019 (s.o.)
Radgröße 8 J x 19 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 60° Kegel 100 30
S02 Schraube M14x1,5 60° Kegel 130 28,5
S03 Schraube M12x1,25 60° Kegel 120 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Peugeot
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

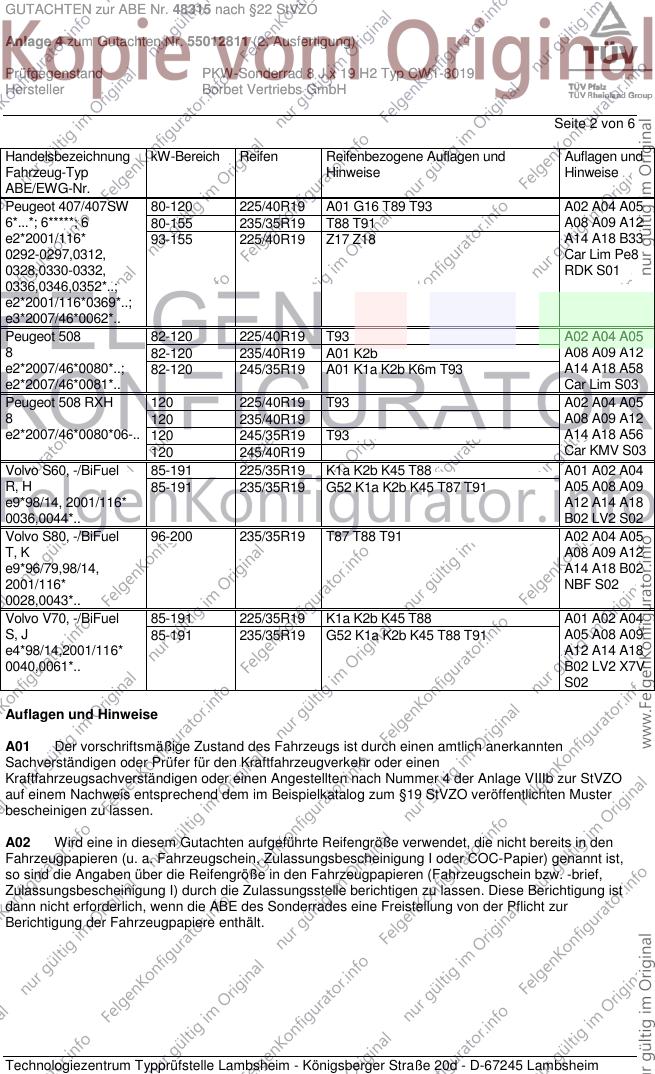

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 407/407SW 80-120 225/40R19 A01 G16 T89 T93 A02 A04 A05
6*...*; 6*****; 6 80-155 235/35R19 T88 T91 A08 A09 A12
e2*2001/116* 93-155 225/40R19 Z17 Z18 A14 A18 B33
0292-0297,0312, Car Lim Pe8
0328,0330-0332, RDK S01
0336,0346,0352*..;
e2*2001/116*0369*..;
e3*2007/46*0062*..
Peugeot 508 82-120 225/40R19 T93 A02 A04 A05
8 82-120 235/40R19 A01 K2b A08 A09 A12
e2*2007/46*0080*..; 82-120 245/35R19 A01 K1a K2b K6m T93 A14 A18 A58
e2*2007/46*0081*.. Car Lim S03
Peugeot 508 RXH 120 225/40R19 T93 A02 A04 A05
8 120 235/40R19 A08 A09 A12
e2*2007/46*0080*06-.. 120 245/35R19 T93 A14 A18 A56
120 245/40R19 Car KMV S03
Volvo S60, -/BiFuel 85-191 225/35R19 K1a K2b K45 T88 A01 A02 A04
R, H 85-191 235/35R19 G52 K1a K2b K45 T87 T91 A05 A08 A09
e9*98/14, 2001/116* A12 A14 A18
0036,0044*.. B02 LV2 S02
Volvo S80, -/BiFuel 96-200 235/35R19 T87 T88 T91 A02 A04 A05
T, K A08 A09 A12
e9*96/79,98/14, A14 A18 B02
2001/116* NBF S02
0028,0043*..
Volvo V70, -/BiFuel 85-191 225/35R19 K1a K2b K45 T88 A01 A02 A04
S, J 85-191 235/35R19 G52 K1a K2b K45 T88 T91 A05 A08 A09
e4*98/14,2001/116* A12 A14 A18
0040,0061*.. B02 LV2 X7V
S02
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH
Seite 3 von 6
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

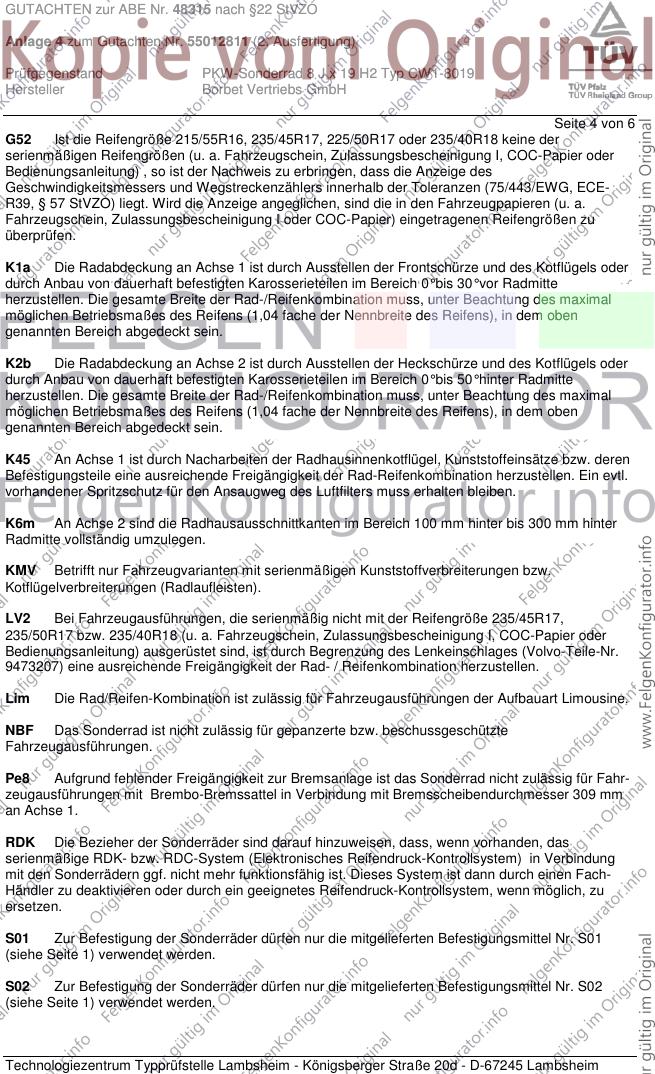

Seite 4 von 6
G52 Ist die Reifengröße 215/55R16, 235/45R17, 225/50R17 oder 235/40R18 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LV2 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 235/45R17,
235/50R17 bzw. 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind, ist durch Begrenzung des Lenkeinschlages (Volvo-Teile-Nr.
9473207) eine ausreichende Freigängigkeit der Rad- / Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Pe8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 309 mm
an Achse 1.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH

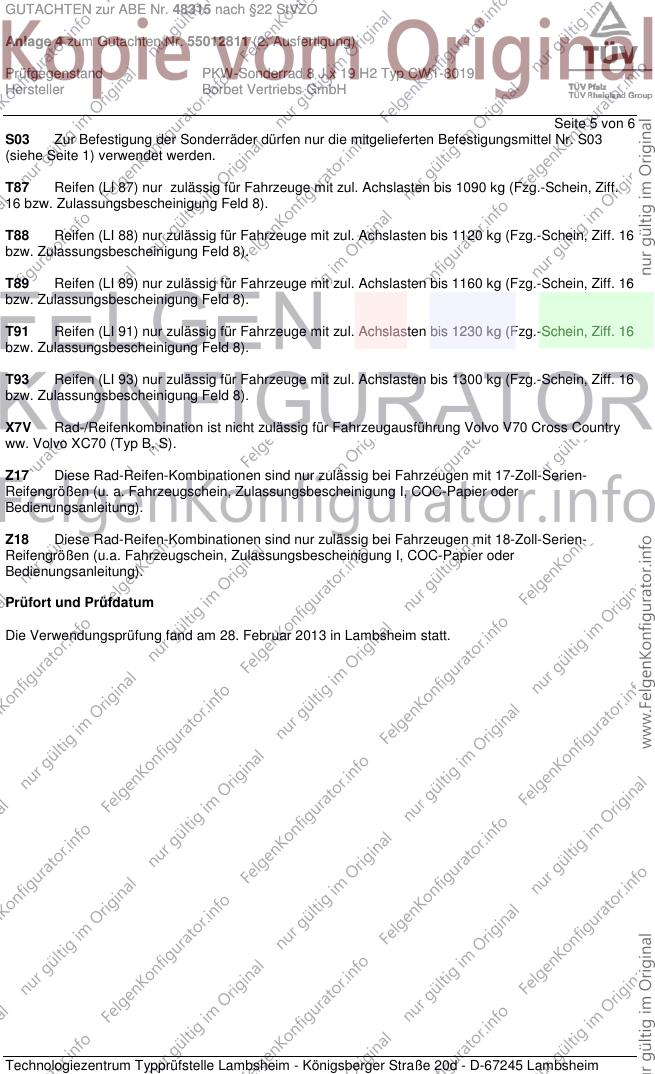

Seite 5 von 6
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Z17 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. Februar 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48315 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 19 H2 Typ CW1-8019
Hersteller Borbet Vertriebs GmbH
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Februar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Februar 2013
Coen 00191212.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
